2021国家开放大学电大本科《机电控制与可编程序控制器技术》期末试题及答案(试卷号:1117)
一、 判断题(正确的打错误的打X,每题3分,共30分)
1. PLC采用微处理器作为中央处理单元,可以对开关量进行控制,也可以对模拟量进行控制。(V )
2. 分闸时应先断开隔离开关,再断开负荷开关。(X )
3. 通常选用按钮时,停止按钮宜选用红色;启动按钮优先选用绿色。(V )
4. PLC系统的控制功能的改变必须通过修改控制器件和接线来实现。(X )
5. 大、中型PLC -般采用模块式结构。(V )
6. PLC的输入输出模板必须与CPU模板放置在一起。(X )
7. PLC扫描周期的长短因程序的长度不同而不同。(V )
8. PLC程序由系统软件和用户程序两部分组成,其中用户程序由PLC的生产厂家提供,操作系统需 要用户为完成特定控制任务自行编写。(X )
9. 字节移位指令的最大移位位数为8位。(V )
10. 使用PC机运行的STEP7-Micro/MIN软件编程时上载或下载应用程序是应用MPI协议实现。(X )
二、 筒答题(每小题8分,共16分。注:此题同学们可按自己理解的语言解答,意思正确即可)
11. 电磁式继电器与电磁式接触器同是用来通断电路的,它们有何不同?
答:接触器的触头有主触头和辅助触头,主触头用于开闭大电流的主电路,辅助触头用于开闭小电流的 控制电路。继电器用在控制电路中,流过触头的电流比较小,不需要灭弧装置,也没有主触头和辅助触头之 分。继电器可以对各种输人量作出反应,而接触器只有在一定的电压信号下才动作。
12. 下图所示的PLC程序中,请指出:
(1) 当变量存储器VW10中存储值为10,输出映像寄存器的哪一位输出“1”信号?
(2) 当变量存储器VW10中存储值为30,输出映像寄存器的哪一位输出“1”信号?
(3) 当变量存储器VW10中存储值为20,输出映像寄存器的哪一位输出“1”信号?
Mta 1;
WHO QOO
—I>U ()
2
VW10 Q01
T : C )
Mta a
VW10 00 2
20
答:⑴当变量存储器VW10中存储值为10, Q0. 1输出“1〃信号;
(2)当变量存储器VW10中存储值为30, Q0. 0输出“1”信号;
⑶当变量存储器VW10中存储值为20, Q0. 2输出“1”信号。
三、读图分析题(每小题为单项选择题。每题3分,共15分)

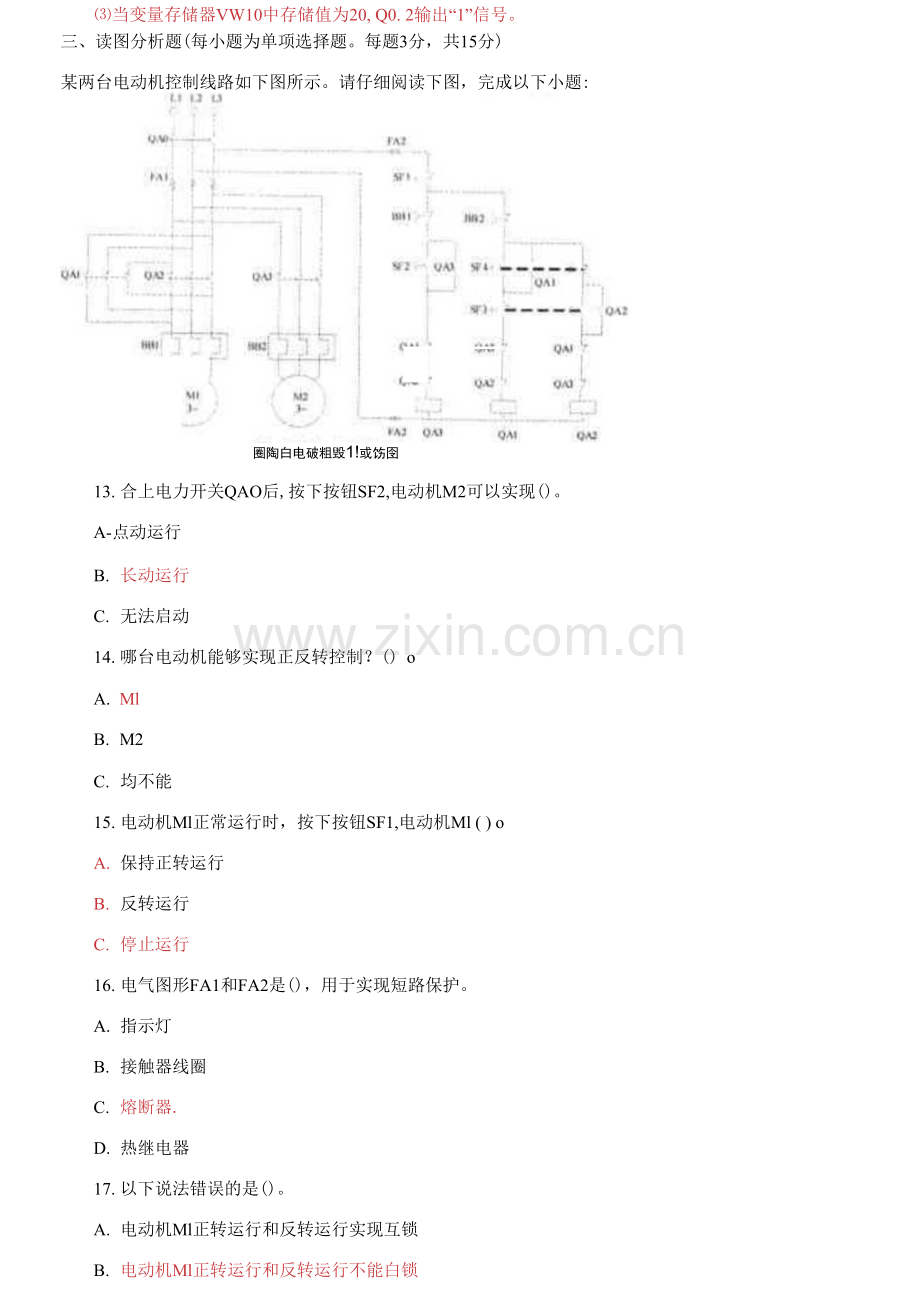

某两台电动机控制线路如下图所示。请仔细阅读下图,完成以下小题:
圈陶白电破粗毁1!或饬囹
13. 合上电力开关QAO后,按下按钮SF2,电动机M2可以实现()。
A-点动运行
B. 长动运行
C. 无法启动
14. 哪台电动机能够实现正反转控制?() o
A. Ml
B. M2
C. 均不能
15. 电动机Ml正常运行时,按下按钮SF1,电动机Ml ( ) o
A. 保持正转运行
B. 反转运行
C. 停止运行
16. 电气图形FA1和FA2是(),用于实现短路保护。
A. 指示灯
B. 接触器线圈
C. 熔断器.
D. 热继电器
17. 以下说法错误的是()。
A. 电动机Ml正转运行和反转运行实现互锁
B. 电动机Ml正转运行和反转运行不能白锁
C. 电动机Ml和M2实现互锁
D. 电动机Ml和M2都有熔断器和热继电器保护
四、根据梯形图写出对应的语句表指令。(10分)
IS.
网I
QID
< )
答:网络1
LD 10.0
A 10. 1
LI) 10.2
AN 10.3
OLD LD 10.4
AN )0.5
ON 10.6
ALD
LDN MO. 0
A MO. 1
OLD
NOT
= Q1.0
内堵2
LDN MO. 1
=• QL !
《5分)
A 10.2
■ Ql.Q
五、改错题(8分)
19. 找出下列梯形图中的错误,并改正。(提示:设M10.0为一个没有使用的中间继电器)
ODD
T )
Rtt 2
答:
注:(1)计数器C8的设定值PT前可加上0〜32767的任意自然数;
(2)在同一个PLC程,一个计数器号只能使用一次,将其中一个C8改为C0-C255之间的任意其他计数
器号。
六、设计题(21分)
20. 一台三相交流电动机采用Y-△形降压启动,控制要求如下:按启动按钮SF2后,电源接触器QA1和 QA3接触器接通,电动机接成Y形降压启动;10秒钟后QA3接触器断开,QA2接触器接通,电动机在0形状 态下正常工作;若热保护器件BB动作,电动机停止工作;若按下停止按钮SF1,电动机停止工作。
按照上述工作要求,完成以下题目:
⑴分配I/O通道;
(2) 画出PLC的硬件接线图;
(3) 设计-一个满足要求的梯形图程序。
解:(1)电机控制1/0分配表
说* .J
屈tt
功隆
BB
(0.0
略锹护
SF2
10.1
启就技钮
SF1
10.2
T37
时间播电闩
QA1
QO.0
ostosna
QA3
Qo.l
YSKB1IH
QA2
Qo”
<2)PI.C电的外硬件接线图
<3>artf] f S7-200 的 PLC(也 W 以 iSR它型弓 PLC)
QOO
2
QQO QO2: TJ7
—| | 1 i | pi TON
IflMPT iyy
T37 Q01
J,——()
Q01
Q0 2
()
S Y-a用疑压启功校XIR反FIX行序
