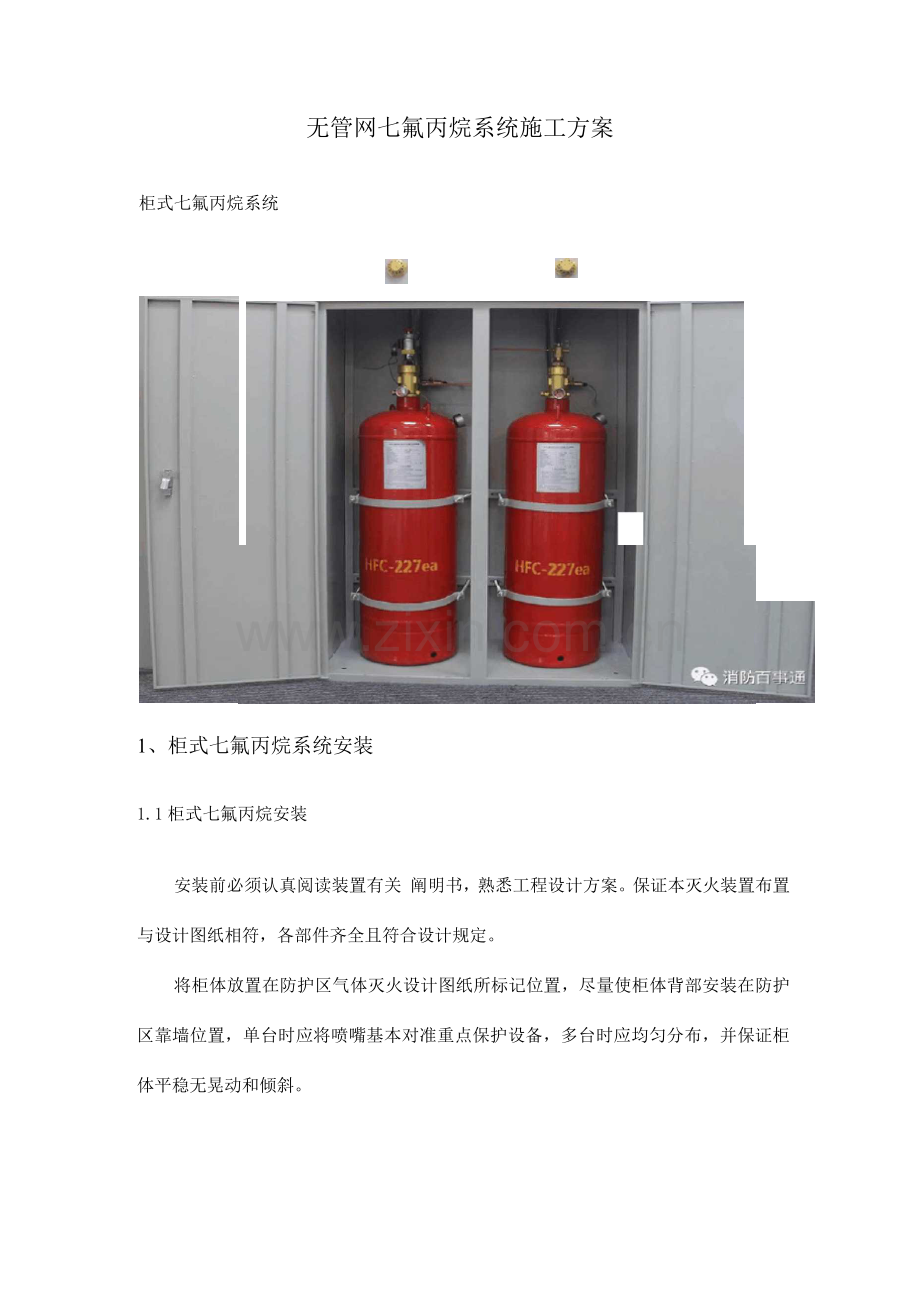

无管网七氟丙烷系统施工方案

柜式七氟丙烷系统

1、柜式七氟丙烷系统安装
1.1柜式七氟丙烷安装
安装前必须认真阅读装置有关 阐明书，熟悉工程设计方案。保证本灭火装置布置与设计图纸相符，各部件齐全且符合设计规定。
将柜体放置在防护区气体灭火设计图纸所标记位置，尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布，并保证柜体平稳无晃动和倾斜。

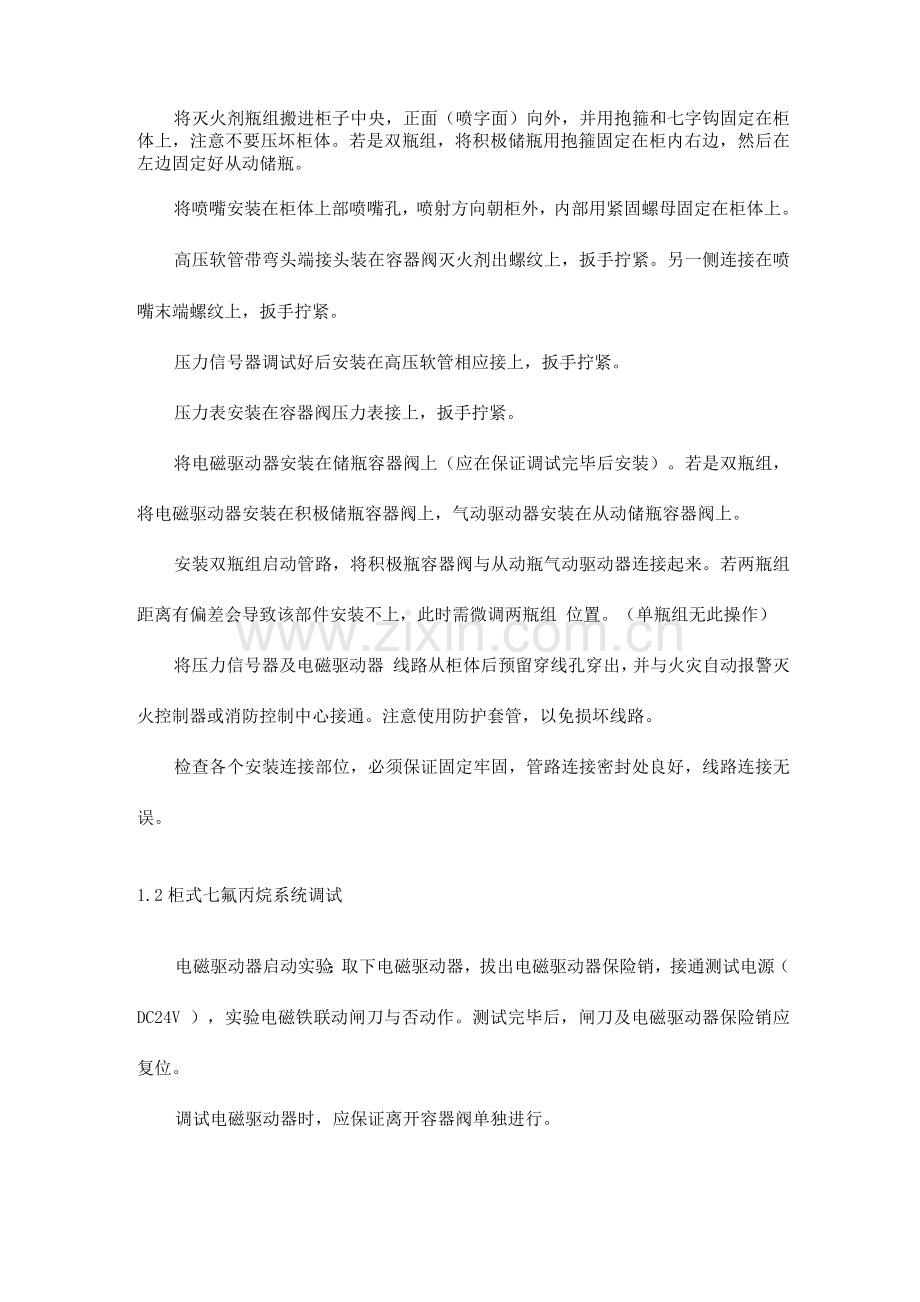

将灭火剂瓶组搬进柜子中央，正面（喷字面）向外，并用抱箍和七字钩固定在柜体上，注意不要压坏柜体。若是双瓶组，将积极储瓶用抱箍固定在柜内右边，然后在左边固定好从动储瓶。
将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。
高压软管带弯头端接头装在容器阀灭火剂出螺纹上，扳手拧紧。另一侧连接在喷嘴末端螺纹上，扳手拧紧。
压力信号器调试好后安装在高压软管相应接上，扳手拧紧。
压力表安装在容器阀压力表接上，扳手拧紧。
将电磁驱动器安装在储瓶容器阀上（应在保证调试完毕后安装）。若是双瓶组，将电磁驱动器安装在积极储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。
安装双瓶组启动管路，将积极瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上，此时需微调两瓶组 位置。（单瓶组无此操作）
将压力信号器及电磁驱动器 线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管，以免损坏线路。
检查各个安装连接部位，必须保证固定牢固，管路连接密封处良好，线路连接无误。
1.2柜式七氟丙烷系统调试
电磁驱动器启动实验：取下电磁驱动器，拔出电磁驱动器保险销，接通测试电源（DC24V ），实验电磁铁联动闸刀与否动作。测试完毕后，闸刀及电磁驱动器保险销应复位。
调试电磁驱动器时，应保证离开容器阀单独进行。
储存压力检查：逆时针旋开压力表背面螺母至压力表显示（测压通道打开），如指针在绿区为正常。检测完毕后，牢记应旋紧螺母（关闭测压通道），以免压力表长期受压损坏和泄露。
反馈信号模拟：短接压力信号器 两条引线模拟喷放反馈信号。
火灾自动报警灭火控制器调试：分别进行自动、手动、紧急启动/停止等测试。应符合《气体灭火系统施工及验收规范》规定。
调试合格后，将电磁驱动器小心安装在灭火剂容器阀上，压力信号器安装在高压软管相应接上，与信号反馈线连接。
待消防部门验收合格、使用单位人员培训到位后，才可接通电磁驱动器 启动线路，才可拔掉电磁驱动器保险销，装置开始正式运营。
2、火灾自动报警及联动控制系统
2.1火灾自动报警系统安装
管线敷设
⑴火灾自动报警系统布线，应符合现行国标《电气装置工程施工及验收规范》规定。
（2）核算导线种类，电压级别等参数必须满足设计规定。
(3) 在管内或线槽内 穿线，应在建筑抹灰及地工程结束后进行。在穿线前，应将管内或线槽内 积水及杂物消除干净。
⑷不同系统、不同电压级别、不同电流类别 线路，不应穿在同一管内或线槽同一槽孔内。
(5) 导线在管内或线槽内，不应有接头或扭结。导线接头，应在接线盒内焊接或用端子连接。
(6) 敷设在多尘或潮湿场合管路 管和管子连接处，均应作密封解决。
⑺管路超过下列长度时，应在便于接线处装设接线盒：
无弯曲时，管子长度每超过45m ;一种弯曲，管子长度每超过30m ;有2个弯曲，管子长度每超过20m ;有3个弯曲，管子长度每超过12m。
⑻管子入盒时，盒外侧应套锁母，内侧应装护。在吊顶内敷设时，盒内外侧均套锁母。
⑼在吊顶内敷设各类管路和线槽时，宜采用单独卡具吊装或支撑物固定。
(10) 线槽 直线段应每隔1.0〜1.5m设立吊点或支点，在下列部位也应设立
吊点或支点：线槽接头处，距接线盒0.2m处,线槽走向变化或转角处。
(11) 吊装线槽吊杆直径，不应不不小于6mm 。
(12) 管线通过建筑物变形缝(涉及沉降缝、伸缩缝、抗震缝等)处，应采用补偿措施，导线跨越变形缝 两侧应固定，并留有合适余量。
(13) 火灾自动报警系统导线敷设后，应对每回路导线用5V兆欧表测量绝缘电阻，其对地绝缘电阻值不应不不小于20M Q。
火灾探测器 安装
(1) 点型火灾探测器 安装位置，应符合下列规定:
a. 探测器至墙壁、梁边 水平距离，不应不不小于0.5m。
b. 探测器周边0.5m内，不应有遮挡物.
c. 探测器至空调逆风边 水平距离,不应不不小于1.5m,至多孔送风顶棚孔 水平距离,不应不不小于0.5m。
d. 在宽度不不小于3m 内走道顶棚上设立探测器时，宜居中布置。感温探测器安装间距，不应超过15m。探测器距端墙距离，不应不小于探测器安装间距一半。
e. 探测器宜水平安装，当必须倾斜安装时，倾斜角不应不小于45 °。
(2) 线型火灾探测器和可燃气体探测器等有特殊安装规定有探测器，应符合现行有关国标规定。
(3) 探测器底座应固定牢固，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性助焊剂。
(4) 探测器“十”线应为红色，“一 ”线应为蓝色，其他线应根据不同用途采用其他颜色辨别。但同一工程中相似用途 导线颜色应一致。
(5) 探测器底座 外接导线，应留有不不不小于15cm 余量，入端处应有明显标志。
(6) 探测器底座穿线孔宜封堵，安装完毕后探测器底座应采用保护措施。
(7) 探测器 确认灯，应面向便于人员观测 重要入方向。
(8) 探测器应在即将调试时方可安装，在安装前应妥善保管，并应采用防尘、防潮、防腐蚀措施。
手动报警按钮安装
(1) 手动火灾报警按钮，应安装在墙上距地面高度1.5m处。
(2) 手动火灾报警按钮应安装牢固，并不得倾斜，外接导线，应留有不不不小于10cm 余量，且在其端部应有明显标志。
模块、声光报警器、放气批示灯 安装
(1) 模块、声光报警器、放气批示灯安装前，应进行功能检查，不合格者，
不得安装。模块、声光报警器、放气批示灯外接导线，当采用金属软管作套管时，其长度不得不小于2m，且采用管卡固定，固定间距0.5m。金属软管与模块、声光报警器、放气批示灯 接线盒采用锁紧螺母固定，并根据配管固定接地。导线端部，应有明显标志。
(2) 模块、声光报警器、放气批示灯内不同电压级别、不同电流类别 端子，应分开，并有明显标志。
(3) 模块、声光报警器、放气批示灯等底盒和埋墙式箱盒除应用线管锁紧螺母连接牢固外，并相应采用螺栓固定。
火灾报警控制器 安装
(1) 火灾报警控制器如下简称控制器)在墙上安装时，其底边距地(楼)面高度不应不不小于1.5m，落地安装时，其底宜高出地坪0.1〜0.2m。
⑵控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采用加固措施。
(3 )引入控制器 电缆或导线，应符合下列规定：
a. 配线应整洁，避免交叉，并应固定牢固。
b. 电缆芯线或所配导线端部，均应标明编号，并与图纸一致，笔迹清楚难退色。
c. 端子板每个接线端，接线不得超过2根。
d. 电缆芯和导线，应留有不不不小于20cm余量。
e. 导线应绑扎成束。
f. 导线引入线穿线后，在进线管处应封堵。
(4) 控制器 主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。
(5) 控制器 接地，应牢固，并有明显标志。
消防控制设备 安装
⑴消防控制设备在安装前，应进行功能检查，不合格者，不得安装。
⑵消防控制设备 外接导线，当采用金属软管作套管时，其长度不适宜不小于2m，且应采用管卡固定，其固定点间距不应不小于0.5m。金属软管与消防控制设备接线盒箱)，应采用锁母固定，并应根据配管规定接地。
⑶消防控制设备外接导线端部，应有明显标志。
⑷消防控制柜内不同电压级别，不同电流类别端子，应分开，并有明显标志。
2.2火灾自动报警系统调试
一般规定
(1) 火灾自动报警系统 调试，应在建筑内部装修和系统施工结束后进行。
(2) 火灾自动报警系统调试前应具有前面所列文献和调试必需 其他文献。
(3) 调试负责人必须由有资格 专业技术人员担任，所有参与调试人员应职责明确，并应按照调试程序工作。
(4) 调试前应按设计规定查验设备规格、型号、数量、备器备件等，应按规范和设计 规定规定检查系统 施工质量。检查系统线路，对于错线、开路、虚焊和短路等进行解决。
(5) 火灾自动报警系统调试，应先分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，符合规定后方可进行系统调试。
(6) 火灾自动报警系统通电后，应按国标《火灾报警控制器通用技术条件》有关规定对报警控制器进行下列功能检查：
火灾报警自检功能；消音、复位功能；故障报警功能；火灾优先功能；报警记忆功能;电源自动转换和备用电源 自动充电功能；备用电源 欠压和过压报警功能。
(7) 检查火灾自动报警系统 主电源和备用电源，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。
⑻应采用专用 检查仪器对探测器逐个进行实验，其功能应精确无误。
⑼应分别用主电源和备用电源供电，检查火灾报警系统各项控制和联动功能。
(10)火灾自动报警系统应在连续运营120h无端障后，按规范附录填写调试报告。
线路测试
(1) 一般性检查
一方面从外部检查。这项工作是用眼观测多种配线状况，对照图纸检查配线关系，判断接线与否对。
(2) 线路检查
线路校验前，应将被校验回路中探测器、编码底座、警报器、手动报警按钮和报警控制器等接线端子打开。
查校回路，可用万用表或蜂鸣器等。
检查完火灾报警系统 线路后，再核对自动灭火联动控制盘 二次线路。
在检查系统线路中发现错线、开路、虚焊和短路等应进行故障拔除。
(3) 绝缘电阻测试
火灾报警传播线路和联动控制线路进行上述检查后，应对其红外线电阻进行测试。
通电调试
气体钢瓶电磁阀接入24V电源即会启动，导致气体喷洒，因此调试过程中一定不要把电磁阀安装在钢瓶上，待系统完全调试正常、消防检测、验收合格后再连接。
调试记录
(1) 系统开通调试中发现 故障应及时排除，并作好记录。
(2) 系统开通后，应正常开机运营，并作相应 记录。
(3) 做好各项资料 填写工作，笔迹端正、清楚、无空格。
(4) 由甲方、施工方进行顾客验收，填好顾客验收记录。
(5) 对顾客进行操作和使用现场培训。
