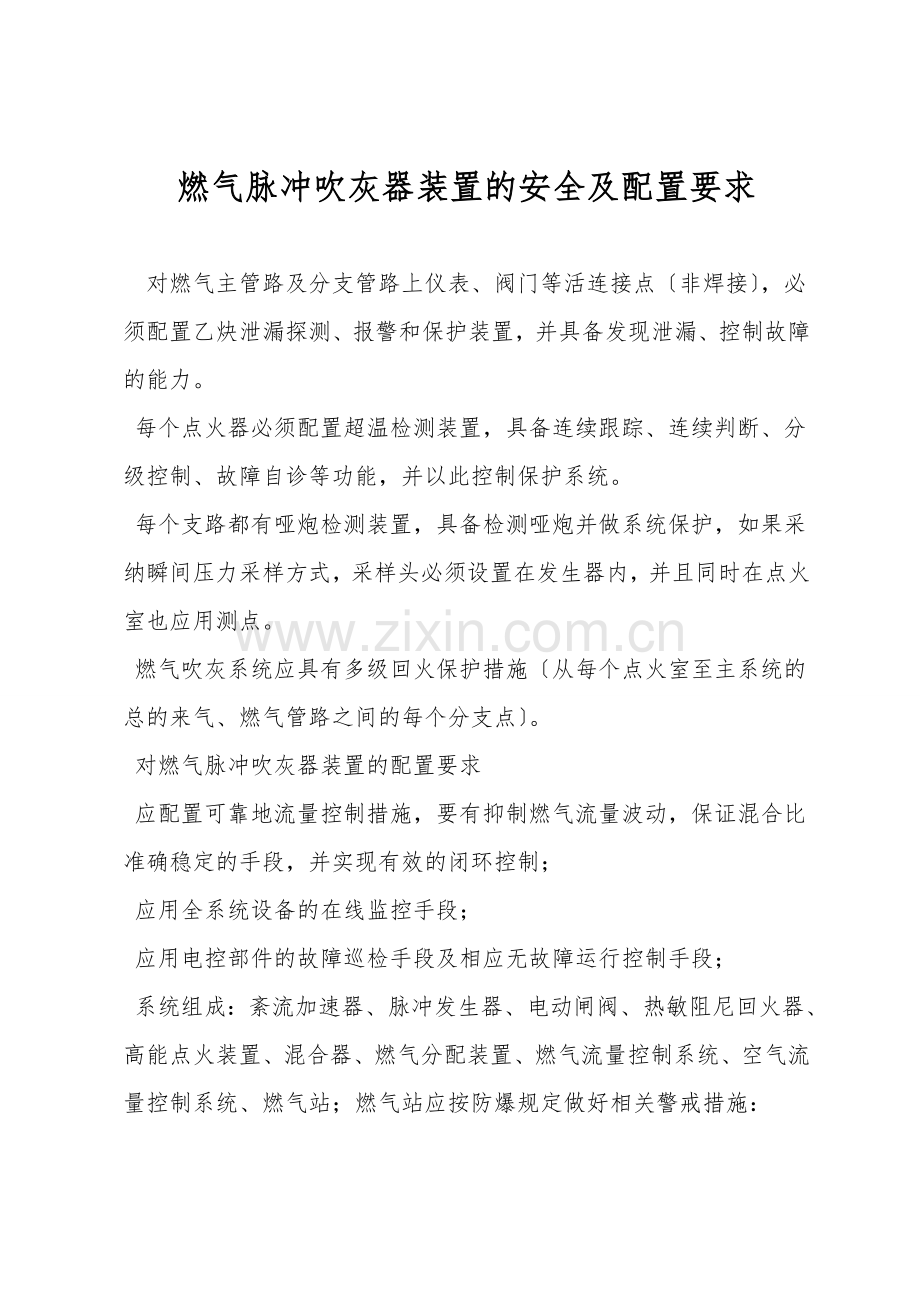

燃气脉冲吹灰器装置的安全及配置要求

对燃气主管路及分支管路上仪表、阀门等活连接点〔非焊接〕，必须配置乙炔泄漏探测、报警和保护装置，并具备发现泄漏、控制故障的能力。
每个点火器必须配置超温检测装置，具备连续跟踪、连续判断、分级控制、故障自诊等功能，并以此控制保护系统。
每个支路都有哑炮检测装置，具备检测哑炮并做系统保护，如果采纳瞬间压力采样方式，采样头必须设置在发生器内，并且同时在点火室也应用测点。
燃气吹灰系统应具有多级回火保护措施〔从每个点火室至主系统的总的来气、燃气管路之间的每个分支点〕。
对燃气脉冲吹灰器装置的配置要求
应配置可靠地流量控制措施，要有抑制燃气流量波动，保证混合比准确稳定的手段，并实现有效的闭环控制；
应用全系统设备的在线监控手段；
应用电控部件的故障巡检手段及相应无故障运行控制手段；
系统组成：紊流加速器、脉冲发生器、电动闸阀、热敏阻尼回火器、高能点火装置、混合器、燃气分配装置、燃气流量控制系统、空气流量控制系统、燃气站；燃气站应按防爆规定做好相关警戒措施：
1〕燃气管路上安装燃气阻尼器和止回阀，并在燃气站的每个燃气瓶出口管带设置防回火的止回阀；
2〕空气流量控制系统由空气进气一次调整阀、空气流量调节阀、空气流量测量装置组成；燃气
流量控制系统由燃气进气一次调整阀、燃气流量调节阀、燃气流量测量装置、燃气电电磁阀组成；
3〕脉冲罐筒体上下封头。采纳国家标准冲压封头，喷射装置喷嘴高温区采纳耐热钢，低温区采
用碳钢，耐高温抗氧化腐蚀，抗烟气飞尘磨损，保证吹灰器。Hnwqjx。com除灰效果显著，运行安全可靠，设备经久经用。
4〕脉冲罐除筒体上设置为双孔进气外，又增设一组内部装置，保证进气均匀，避免了单孔进气
造成筒壁压差和温差的存在而引发设备安全事故。
气体存放安全措施
1〕乙炔瓶单独存放，距离热源、电气设备和易发生明火处10米之外。
2〕环境温度不大于40℃，否则应采用降温或隔离措施。
3〕应有优良的自然通风。
4〕室内设干粉灭火器和二氧化碳灭火器，但绝对禁止使用四氯化碳灭火器〔因乙炔和氯、次氯
酸化合会发生燃烧和爆炸〕。
5〕不用的乙炔瓶应及时关闭气瓶上的阀门，避免发生漏气、跑气现象引起火灾事故。
控制系统的基本要求
1〕控制系统应至少包括流量控制装置和脉冲引发控制装置。其中流量控制装置用于压力、流量
的稳定，主动地给定流量值；脉冲引发控制装置用于完成混合器分路开/闭、压力检测、混合点火、超温保护、点火检测、泄漏检测等功能。
2〕相关检测、报警、联锁、保护、操作等功能都能在现场和远控方式实现。
