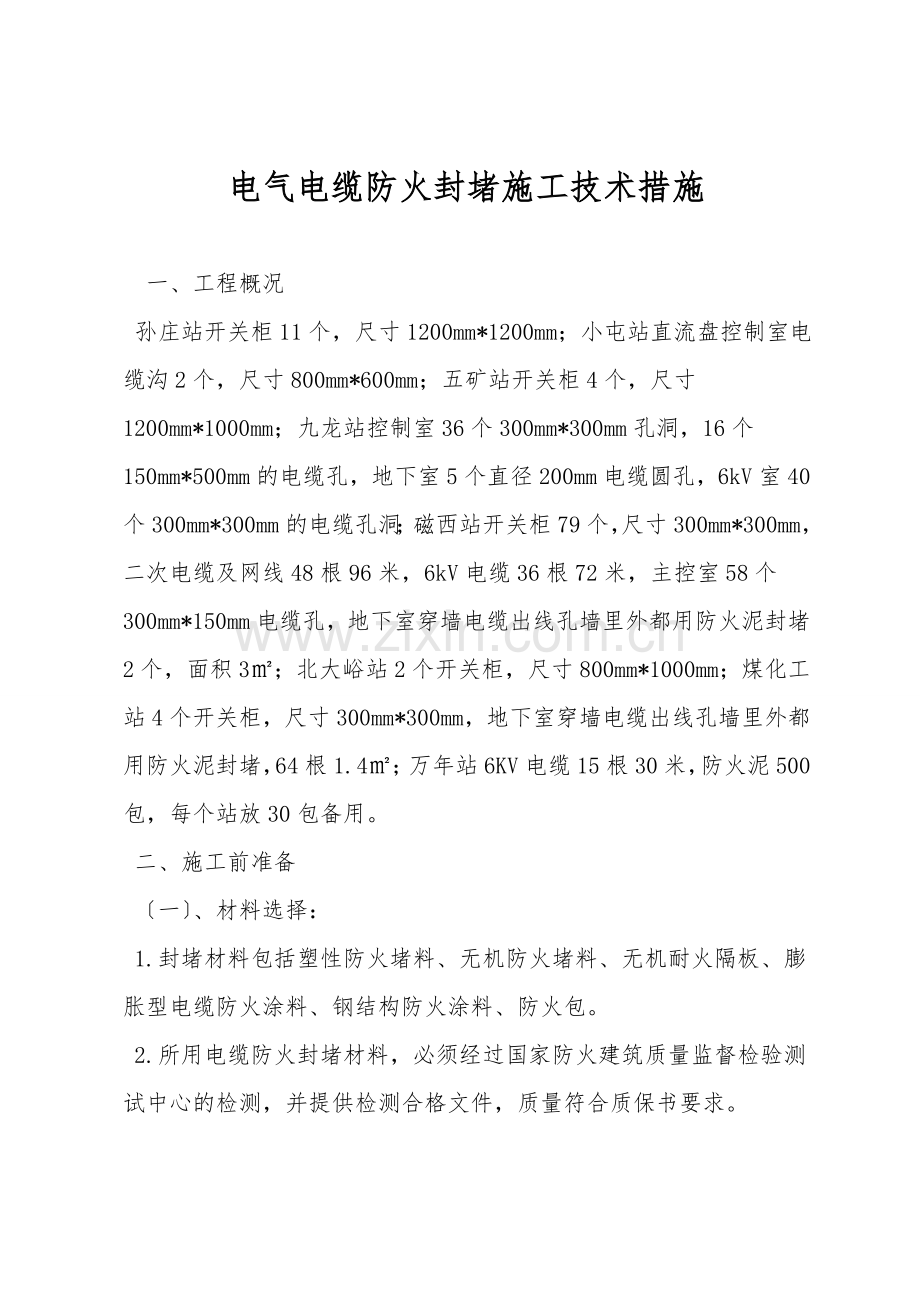

电气电缆防火封堵施工技术措施

一、工程概况
孙庄站开关柜11个，尺寸1200mm*1200mm；小屯站直流盘控制室电缆沟2个，尺寸800mm*600mm；五矿站开关柜4个，尺寸1200mm*1000mm；九龙站控制室36个300mm*300mm孔洞，16个150mm*500mm的电缆孔，地下室5个直径200mm电缆圆孔，6kV室40个300mm*300mm的电缆孔洞；磁西站开关柜79个，尺寸300mm*300mm，二次电缆及网线48根96米，6kV电缆36根72米，主控室58个300mm*150mm电缆孔，地下室穿墙电缆出线孔墙里外都用防火泥封堵2个，面积3㎡；北大峪站2个开关柜，尺寸800mm*1000mm；煤化工站4个开关柜，尺寸300mm*300mm，地下室穿墙电缆出线孔墙里外都用防火泥封堵，64根1.4㎡；万年站6KV电缆15根30米，防火泥500包，每个站放30包备用。
二、施工前准备
〔一〕、材料选择：
1.封堵材料包括塑性防火堵料、无机防火堵料、无机耐火隔板、膨胀型电缆防火涂料、钢结构防火涂料、防火包。
2.所用电缆防火封堵材料，必须经过国家防火建筑质量监督检验测试中心的检测，并提供检测合格文件，质量符合质保书要求。
〔二〕、施工准备
1、与施工单位联系好停点计划以及施工材料的存放地点，把施工人员的安全防护器材及时配置到位。
2、对施工人员进行岗前安全知识培训 ，安排好工作负责人、安全员责任落实到位。
三、施工方案：
1.控制室内的盘柜用无机耐火隔板〔厚度不小于10mm〕，塑性防火堵料组合封堵。电缆四周及盘柜与隔板间隙处，塑性防火堵料应高于隔板15-20mm，其侧面从电缆沟、槽进入盘柜的孔洞，用防火包或无机耐火隔板封堵，从电缆夹层进入盘柜的孔洞用塑性防火堵料、无机防火堵料和无机耐火隔板组合封堵。
2.电缆竖井用无机耐火隔板〔厚度不小于20mm〕，无机防火堵料、塑性防火堵料组合封堵，封堵厚度为200mm，电缆竖井进出口都需组合封堵，并用塑性防火堵料设预留孔。竖井内电缆涂刷膨胀型电缆防火涂料，厚度为1mm。
3.从电缆沟〔户外〕进入开关柜的孔洞用防火包、塑性防火堵料组合封堵，厚度250mm，并用塑性防火堵料设置预留孔。
4.端子箱内用无机电缆耐火隔板和塑性防火堵料封堵。
5.电缆预留孔和电缆保护管两端口用塑性防火堵料严密封堵，堵料嵌入管口的深度50mm。
6.电缆道道防火火封堵按示意图两端电缆刷防火涂料各3m长。
四、技术措施
〔一〕塑性防火堵料
1.所有穿层电缆四周必须包裹一层塑性防火堵料〔厚度不小于20mm〕，并均匀密实。
2.塑性防火堵料和无机耐火隔板配合封堵时，塑性防火堵料应高于隔板 15-20mm并呈几何形状。
〔二〕无机防火堵料
1.施工前整理电缆，依据需封堵孔洞大小按产品说明的要求进行施工，当孔洞大小0.1平方米时且可能行人的地方采用加固措施。
2.无机防火堵料封堵应平整、平滑，竖井封堵应与楼板相平。
〔三〕无机耐火隔板
1.安装前应检查隔板外观有无破损等质量状况，检查产品合格证。
2.安装必须牢固可靠，保持平整，缝隙处必须用塑性防火堵料严密封堵。
3.固定隔板的角铁〔钢〕等附件外露部分必须用钢结构防火涂料刷使之达到相应耐火等级要求。
〔四〕防火包
1.施工前，将电缆作必要的整理，检查防火包有无破损，不得使用破损的防火包。
2.防火包应交叉砌筑，堆叠整齐、密实、牢固。
五、安全措施
为保证施工安全更好完成这次工程任务，我公司特制定以下安全措施。
1．保持"安全第一，预防为主'的方针，做到安全文明施工，杜绝安全事故的发生，保证安全生产。
2．施工前进行教育培训，严格执行安全技术交底工作,保持特别工种持证上岗制度，进场施工人员每人进行安全考试，考试合格后方可进场施工；
3.作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带口；严禁赤背，穿拖鞋；
4.作业人员严禁酒后作业，严禁吸烟，禁止追逐打闹；
5. 在电器室施工严禁吸烟，必须有两人以上进行施工，不得擅自操作。
6、施工时必须当心慎重，对电器设备不得碰撞损坏，危险部位必须请示电工后方可施工，不得擅自施工，否则造成的一切后果自负。
7.施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定，电动工具及电气设备的安装接线必须由专业电工来完成。
8.现场用电必须请示电工，不得擅自接电，天天工作完工，必须清理现场，恢复原样〔盖板、地面〕,送电前要再次检查地线以及有无其他安全隐患,一切正常方可与值班员联系送电.
9.严禁从高处向下方投掷或者从低处向高处投掷物料、工具。
10.清理楼内物料时，应设溜槽或使用垃圾桶或垃圾袋。
11.手持工具和零星物料应随手放在工具袋内。
12.施工人员进入施工现场时，现场值班员应交代好哪些为运行设备，施工时应远离运行设备〔距离不小于1m〕,保证设备安全运行。
13.强化安全教育，随时保持安全第一，现场必须有安全指导人员指挥方可施工。
14.服从厂里各部门领导，做到多请示、多汇报，保证施工顺利完成。
15.施工中必须遵守甲方的厂规、厂纪，服从甲方安全指挥。施工前首先观察现场实际状况、周边环境及是否有无妨碍施工或安全隐患，并与甲方做好交底工作。
宣贯人： 宣贯时间：
被宣贯人：
