DLPCS-LL02流量控制系统技术文件

一、产品功能和概述
本设备以流量控制为例，对控制工程的基本原理作了全面的实验介绍。所有部件都清楚地放置在垂直的前面板上。大幅面过程示意图有助于理解。水泵将储水箱中的水输送到管道部分。流量是由桨轮传感器来测量的。透明浮子流量计使控制过程能够很清楚地观察到。所使用的控制器是最先进的数字工业控制器。控制回路中的执行器是电动控制阀。在管道部分的球阀允许定义的扰动变量被生成。控制变量X和操纵变量y可以被用作实验室插孔的模拟信号。这样可以使外部记录设备，例如绘图仪或示波器连接起来。
二、实训项目
智能仪表的认识及应用
泵的认识及应用
比例调节阀的认识及应用
流量传感器的认识及应用
流量PID控制系统应用

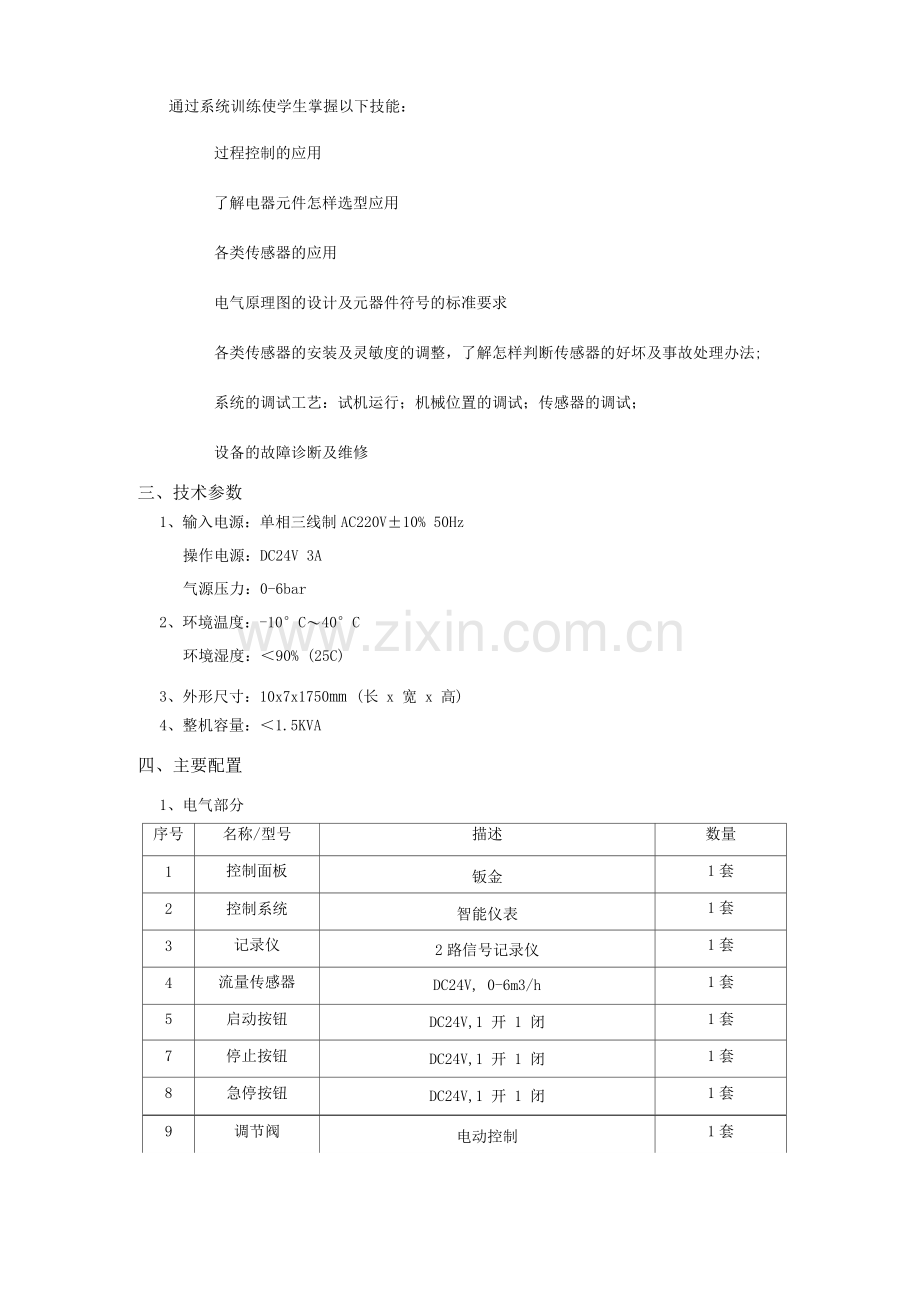

通过系统训练使学生掌握以下技能：
过程控制的应用
了解电器元件怎样选型应用
各类传感器的应用
电气原理图的设计及元器件符号的标准要求
各类传感器的安装及灵敏度的调整，了解怎样判断传感器的好坏及事故处理办法;
系统的调试工艺：试机运行；机械位置的调试；传感器的调试；
设备的故障诊断及维修
三、技术参数
1、输入电源：单相三线制AC220V±10% 50Hz
操作电源：DC24V 3A
气源压力：0-6bar
2、环境温度：-10°C〜40°C
环境湿度：＜90% (25C)
3、外形尺寸：10x7x1750mm (长 x 宽 x 高)
4、整机容量：＜1.5KVA
四、主要配置
1、电气部分
序号
名称/型号
描述
数量
1
控制面板
钣金
1套
2
控制系统
智能仪表
1套
3
记录仪
2路信号记录仪
1套
4
流量传感器
DC24V, 0-6m3/h
1套
5
启动按钮
DC24V,1 开 1 闭
1套
7
停止按钮
DC24V,1 开 1 闭
1套
8
急停按钮
DC24V,1 开 1 闭
1套

9
调节阀
电动控制
1套
10
接线端子
K3/K4
1套
11
测试线
K3/K4
若干

2、机械部分
序号
名称
备注
1套
1
台体
采用铝合金型材搭建而成。
1套
2
储水罐
不锈钢
2套
3
转子流量计

2套
4
水泵
AC220V
2套
5
阀门
DC24V
2套
6
管道

1套
7
手阀

1套
