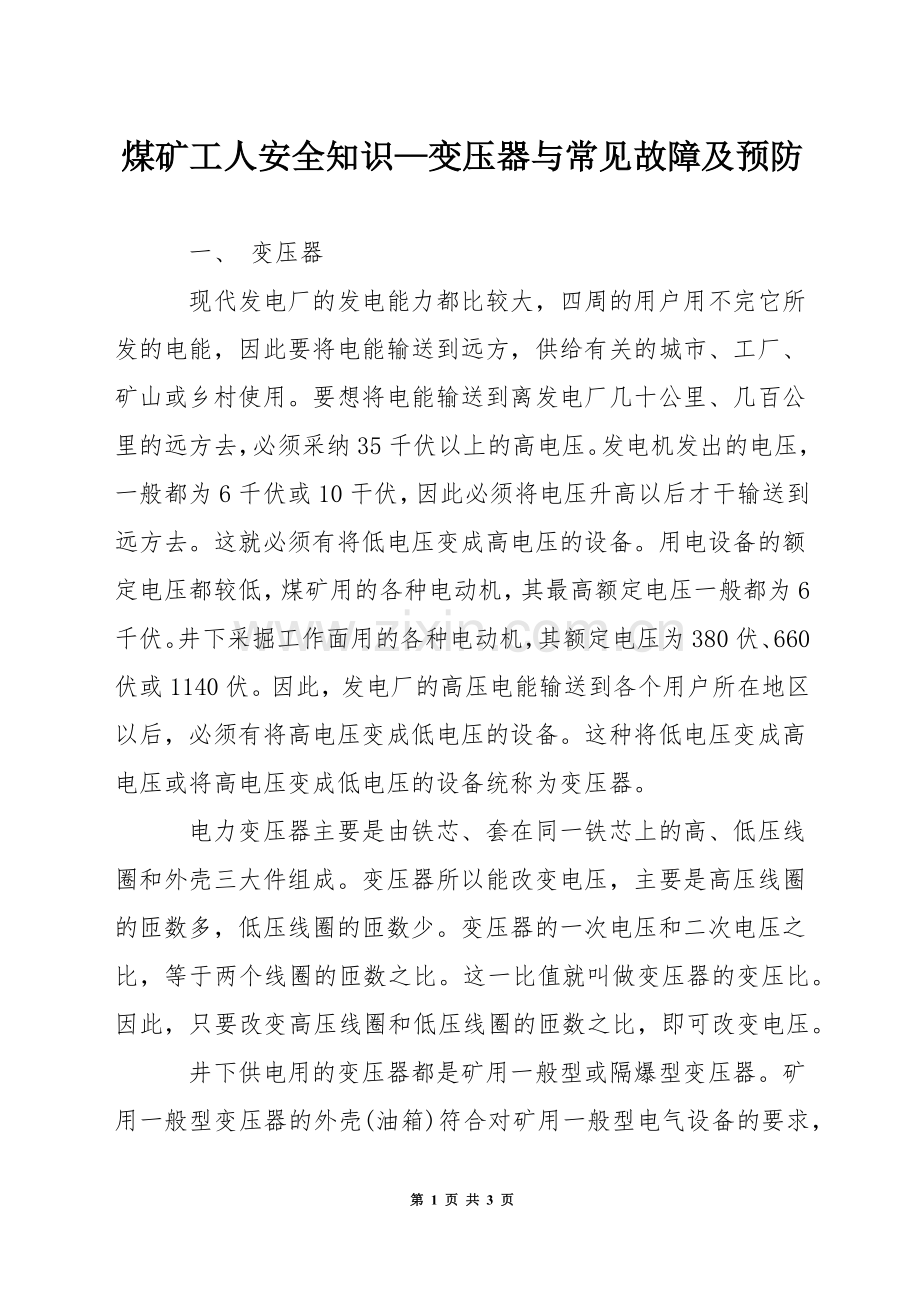

煤矿工人安全知识—变压器与常见故障及预防

　　一、 变压器
　　现代发电厂的发电能力都比较大，四周的用户用不完它所发的电能，因此要将电能输送到远方，供给有关的城市、工厂、矿山或乡村使用。要想将电能输送到离发电厂几十公里、几百公里的远方去，必须采纳35千伏以上的高电压。发电机发出的电压，一般都为6千伏或10干伏，因此必须将电压升高以后才干输送到远方去。这就必须有将低电压变成高电压的设备。用电设备的额定电压都较低，煤矿用的各种电动机，其最高额定电压一般都为6千伏。井下采掘工作面用的各种电动机，其额定电压为380伏、660伏或1140伏。因此，发电厂的高压电能输送到各个用户所在地区以后，必须有将高电压变成低电压的设备。这种将低电压变成高电压或将高电压变成低电压的设备统称为变压器。
　　电力变压器主要是由铁芯、套在同一铁芯上的高、低压线圈和外壳三大件组成。变压器所以能改变电压，主要是高压线圈的匝数多，低压线圈的匝数少。变压器的一次电压和二次电压之比，等于两个线圈的匝数之比。这一比值就叫做变压器的变压比。因此，只要改变高压线圈和低压线圈的匝数之比，即可改变电压。
　　井下供电用的变压器都是矿用一般型或隔爆型变压器。矿用一般型变压器的外壳(油箱)符合对矿用一般型电气设备的要求，油箱内充有变压器油。隔爆型变压器的外壳具有隔爆性能，而且内部没有变压器油，是干式变压器。

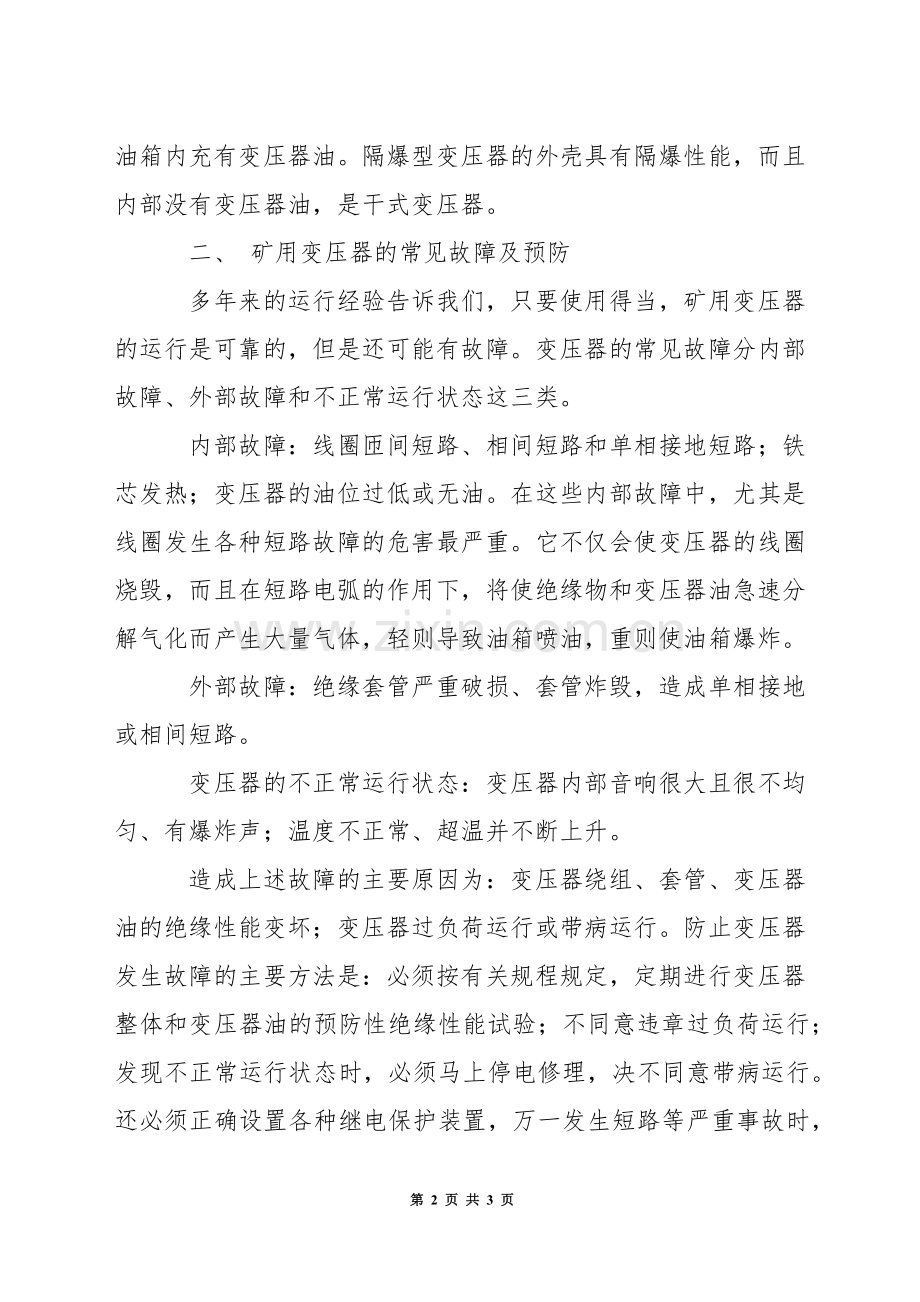

　　二、 矿用变压器的常见故障及预防
　　多年来的运行经验告诉我们，只要使用得当，矿用变压器的运行是可靠的，但是还可能有故障。变压器的常见故障分内部故障、外部故障和不正常运行状态这三类。
　　内部故障：线圈匝间短路、相间短路和单相接地短路；铁芯发热；变压器的油位过低或无油。在这些内部故障中，尤其是线圈发生各种短路故障的危害最严重。它不仅会使变压器的线圈烧毁，而且在短路电弧的作用下，将使绝缘物和变压器油急速分解气化而产生大量气体，轻则导致油箱喷油，重则使油箱爆炸。
　　外部故障：绝缘套管严重破损、套管炸毁，造成单相接地或相间短路。
　　变压器的不正常运行状态：变压器内部音响很大且很不均匀、有爆炸声；温度不正常、超温并不断上升。
　　造成上述故障的主要原因为：变压器绕组、套管、变压器油的绝缘性能变坏；变压器过负荷运行或带病运行。防止变压器发生故障的主要方法是：必须按有关规程规定，定期进行变压器整体和变压器油的预防性绝缘性能试验；不同意违章过负荷运行；发现不正常运行状态时，必须马上停电修理，决不同意带病运行。还必须正确设置各种继电保护装置，万一发生短路等严重事故时，马上切断电源，从而防止事故范围的扩展。
　　由于井下采区变电所一般都无人值班，因此任何人发现变压器出现上述异常现象时，应马上告诉电工或向有关人员或部门汇报。
