地铁站站型选择文档幻灯片.ppt

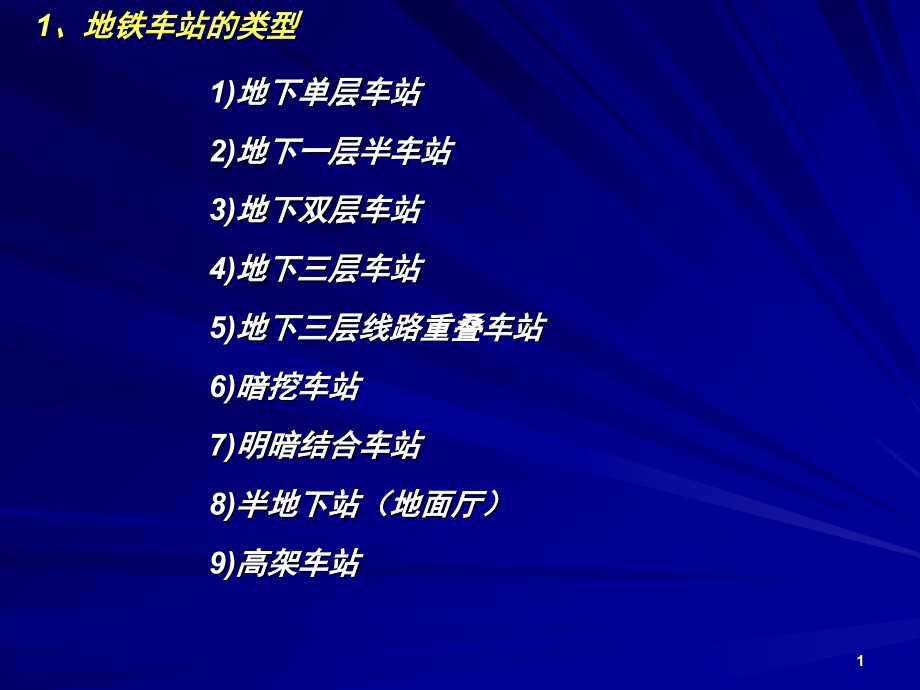

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、地铁车站的类型,1),地下单层车站,2),地下一层半车站,3),地下双层车站,4),地下三层车站,5),地下三层线路重叠车站,6),暗挖车站,7),明暗结合车站,8),半地下站（地面厅）,9),高架车站,1,1),地下单层车站,1,、地铁车站的类型介绍,总平面布置图,站厅、站台平面图,剖面图,特点：车站埋深浅，投资省，,但占地面积大，对区间施工方法有要求。,2,1),地下单层车站,1,、地铁车站的类型介绍,路侧地下单层车站：,适用于浅埋明挖施工,车站,规模指标,车站长度,130m,车站宽度,18,23m,车站埋深,m,9,11,1),地下单层车站（地面厅）,3,2),地下一层半车站,1,、地铁车站的类型介绍,站厅平面图,站台平面图,剖面图,特点：车站埋深浅，投资省，站厅空间空旷。,但占地面积大，对区间施工方法有要求。,4,3),地下二层车站,1,、地铁车站的类型介绍,站厅平面图,站台平面图,剖面图,特点：车站使用功能好，,适用广泛，是用的最多站型,。,5,4),地下三层车站,站厅层平面图,设备层平面图,1,、地铁车站的类型介绍,6,4),地下三层车站,站台层平面图,纵剖面图,1,、地铁车站的类型介绍,特点：适用于轨面埋深较深，车站长度较短，但车站规模大。,7,6),暗挖车站（矿山法）,暗挖施工的车站（单洞）,1,、地铁车站的类型介绍,8,暗挖法车站（大断面）,1,、地铁车站的类型介绍,6),暗挖车站（矿山法）,9,6),暗挖车站（矿山法）,1,、地铁车站的类型介绍,实例：广州地铁昌岗中路站投标方案,10,6),暗挖车站（矿山法）,1,、地铁车站的类型介绍,实例：,广州地铁昌岗中路站投标方案,站厅平面图,站台平面图,设备平面图,11,6),暗挖车站（矿山法）,1,、地铁车站的类型介绍,实例：,广州地铁昌岗中路站投标方案,12,7),明暗结合车站,半明半暗车站,1,、地铁车站的类型介绍,13,1,、地铁车站的类型介绍,实例：广州地铁凤凰新村站,总平面设计,7),明暗结合车站,14,8),半地下站（地面厅）,1,、地铁车站的类型介绍,15,8),半地下站（地面厅）,1,、地铁车站的类型介绍,特点：适用于轨面埋深较浅，有设站条件，造价低，功能好。,区间施工方法有所限制（明挖区间）。,16,高架车站（岛式）,站台层平面图,剖面平面图,设备层、站厅层平面图,1,、地铁车站的类型介绍,9),高架车站,17,高架车站（侧式）设备房集中布置,站台层,设备层、站厅层,1,、地铁车站的类型介绍,9),高架车站,18,高架车站（侧式）设备房集中布置,设备用房布置形式：集中布置,方案特点,:,设备用房与车站主体均路中，车站体量较大。位于地面层的设备用房对道路视线有一定的遮挡。,车站的管理方便，节省工程投资，且不需另外占用规划用地。,1,、地铁车站的类型介绍,9),高架车站,19,高架车站（侧式双层天桥）,1,、地铁车站的类型介绍,9),高架车站,20,
