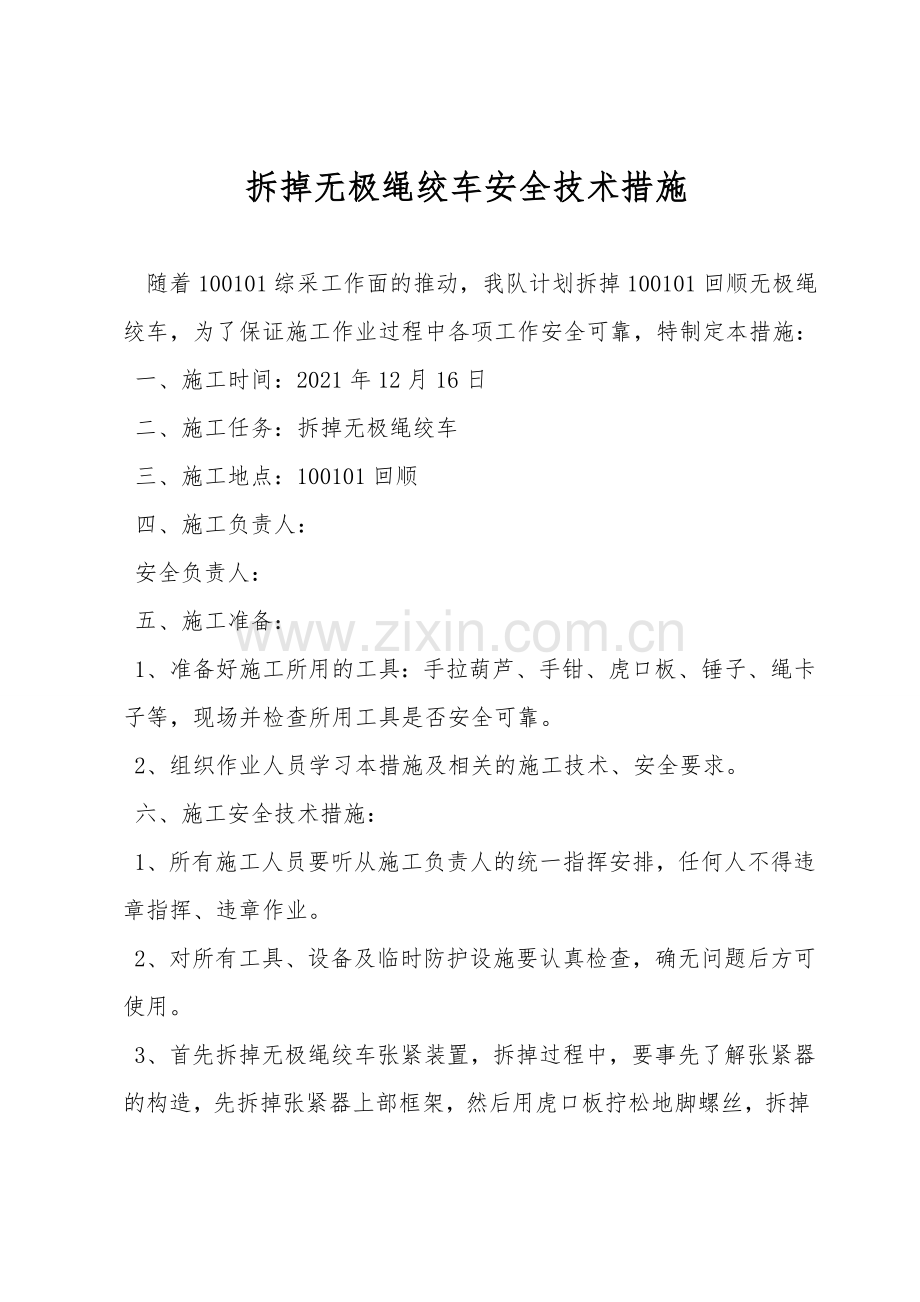

拆掉无极绳绞车安全技术措施

随着100101综采工作面的推动，我队计划拆掉100101回顺无极绳绞车，为了保证施工作业过程中各项工作安全可靠，特制定本措施：
一、施工时间：2021年12月16日
二、施工任务：拆掉无极绳绞车
三、施工地点：100101回顺
四、施工负责人：
安全负责人：
五、施工准备：
1、准备好施工所用的工具：手拉葫芦、手钳、虎口板、锤子、绳卡子等，现场并检查所用工具是否安全可靠。
2、组织作业人员学习本措施及相关的施工技术、安全要求。
六、施工安全技术措施：
1、所有施工人员要听从施工负责人的统一指挥安排，任何人不得违章指挥、违章作业。
2、对所有工具、设备及临时防护设施要认真检查，确无问题后方可使用。
3、首先拆掉无极绳绞车张紧装置，拆掉过程中，要事先了解张紧器的构造，先拆掉张紧器上部框架，然后用虎口板拧松地脚螺丝，拆掉张紧器下部，作业过程中，施工人员必须集中精力、互相配合、保证施工安全。
4、拆掉无极绳绞车主机，首先拧松地脚螺丝，再用10t手拉葫芦起吊并装车，起吊时，专人观察顶板状况，及起吊工具状况，作业人员应站在离开设备下落可能涉及范围，严禁超载起吊。装车时，必须找好重心、坚持平衡，捆绑牢固，并且车辆必须用挡车器或把车辆锁在轨道上，固定牢固，防止车辆滑动。
5、在无极绳绞车硐室前方设有JD-2.5型调度绞车，设备装车后，并在绞车前方10m处设一台10t起重滑车反滑至100101回顺穿层，其JD-2.5型调度绞车提升能力计算如下：
〔1〕已知条件：
绞车型号：JD-2.5 最大静张力： 30KN
电机功率：40KW 钢丝绳破断力总和：219KN
〔2〕钢丝绳规格：

提升距离：L=150m， 巷道最大倾角：=5

G0-平板车自重1500Kg.
G1-最大载量8000Kg.

绞车提升最大物件的重量：
依据公式
F=〔G0+G1〕〔sin+f1cos〕g +pL〔sin+f2cos〕g
依据以上公式可求得绞车最大提升物件的重量
G=F-PL(sin+f2cos) g/〔sin+f1cos〕g
={30000-1.658150〔sin5+0.15cos5〕10}/〔sin5+0.015cos5〕10

=28835Kg
〔2〕绞车提放车数计算：
n=F-pL〔sin+f2cos〕g /〔G0+G1〕〔sin+f1cos〕g
=30000-1.658150〔sin5+0.15cos5〕10 /〔1500+8000〕〔sin5+0.015cos5〕10

=3.0 n取整数n=1车
3、钢丝绳安全系数验算：
〔1〕按绞车提升一辆满载设备的平板车计算：则总重量为9500Kg，可求得绞车最大牵引力F为：
F =〔G0+G1〕〔sin+f1cos〕g+pL〔sin+f2cos〕g
=9500〔sin5+0.015cos5〕10+ 1.658 150〔sin5+0.15cos5〕10

提升最大牵引力为10.2kN，JD-2.5型调度绞车牵引力为30kN，绞车满足要求。
〔2〕钢丝绳安全系数验算：
M=Qp/F

所以钢丝绳选用合格。
通过以上对JD-2.5型绞车提放车数校核计算和钢丝绳安全系数计算，并合计提放车时钢丝绳所受的破断能力及绞车地锚等固定因素，故该绞车牵引车辆时只同意牵引一辆平板车反滑至100101回顺穿层。
6、绞车司机到达工作岗位后要认真检查绞车离合、刹车闸、帮顶等四周环境是否安全，并检查声光信号是否灵敏可靠、待检查合格后方可动车。
7、车辆运行时要注意观察轨道及两帮有无影响车辆运行的杂物、浮货，经发现应马上处理，同时车辆在经过风门时，要有专职人员开关风门，且两道风门不可同时打开，严禁碰撞损坏风门。
8、作业时现场要有专职安监员进行监护，出现紧急状况马上停止作业。
9、其他未尽事宜严格执行《煤矿安全规程》和操作规程。
