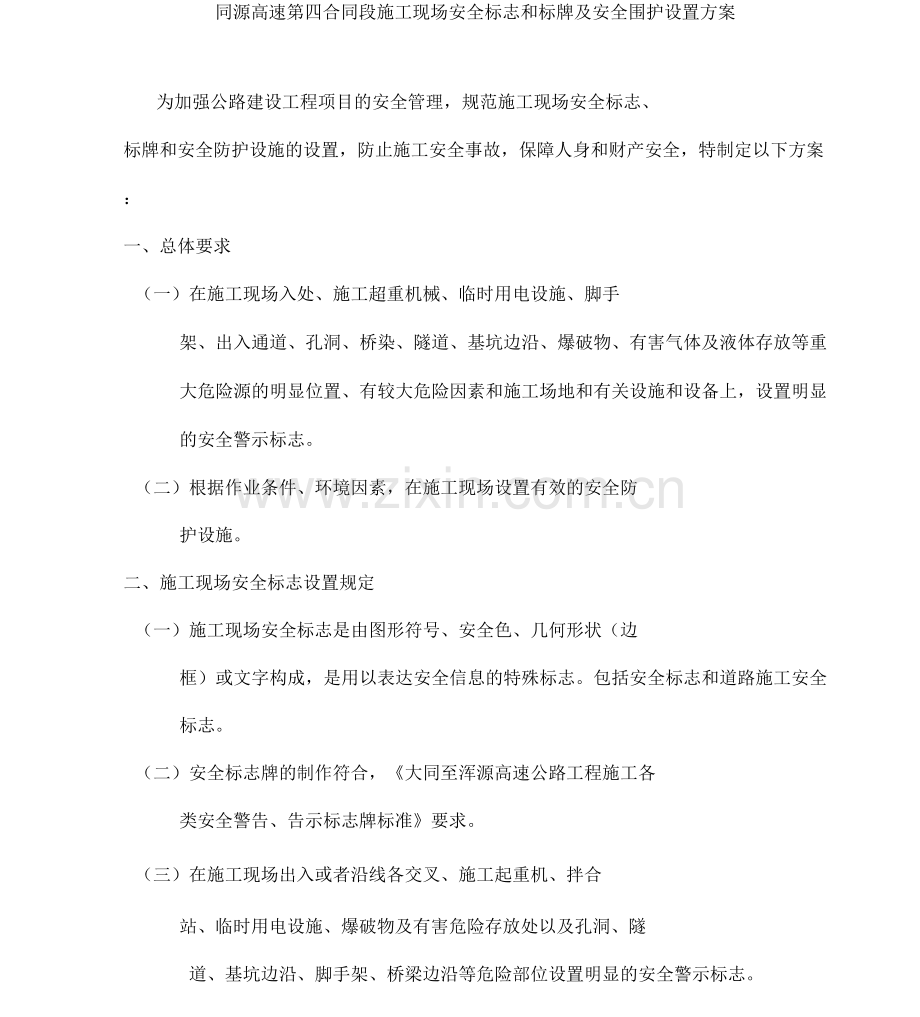

同源高速第四合同段施工现场安全标志和标牌及安全围护设置方案
为加强公路建设工程项目的安全管理，规范施工现场安全标志、
标牌和安全防护设施的设置，防止施工安全事故，保障人身和财产安全，特制定以下方案：
一、总体要求
（一）在施工现场入处、施工超重机械、临时用电设施、脚手
架、出入通道、孔洞、桥染、隧道、基坑边沿、爆破物、有害气体及液体存放等重大危险源的明显位置、有较大危险因素和施工场地和有关设施和设备上，设置明显的安全警示标志。
（二）根据作业条件、环境因素，在施工现场设置有效的安全防
护设施。
二、施工现场安全标志设置规定
（一）施工现场安全标志是由图形符号、安全色、几何形状（边
框）或文字构成，是用以表达安全信息的特殊标志。包括安全标志和道路施工安全标志。
（二）安全标志牌的制作符合，《大同至浑源高速公路工程施工各
类安全警告、告示标志牌标准》要求。
（三）在施工现场出入或者沿线各交叉、施工起重机、拌合
站、临时用电设施、爆破物及有害危险存放处以及孔洞、隧
道、基坑边沿、脚手架、桥梁边沿等危险部位设置明显的安全警示标志。

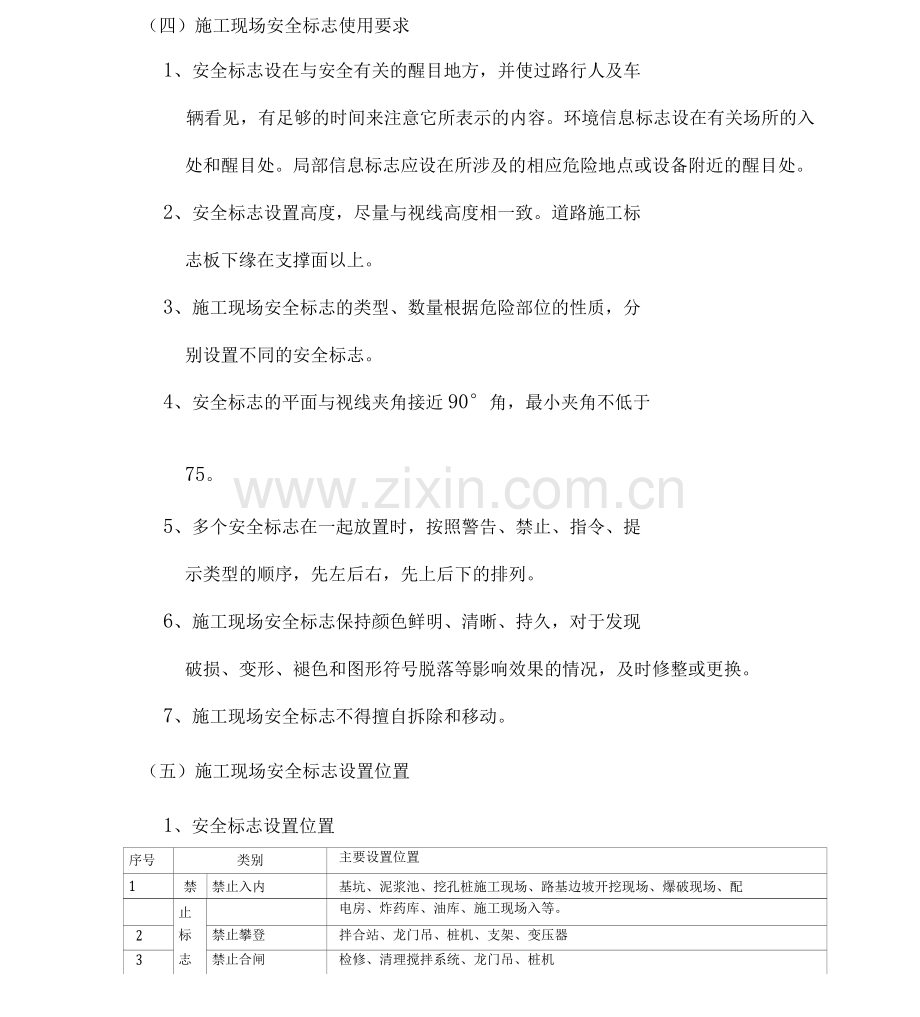

（四）施工现场安全标志使用要求
1、安全标志设在与安全有关的醒目地方，并使过路行人及车
辆看见，有足够的时间来注意它所表示的内容。环境信息标志设在有关场所的入处和醒目处。局部信息标志应设在所涉及的相应危险地点或设备附近的醒目处。
2、安全标志设置高度，尽量与视线高度相一致。道路施工标
志板下缘在支撑面以上。
3、施工现场安全标志的类型、数量根据危险部位的性质，分
别设置不同的安全标志。
4、安全标志的平面与视线夹角接近90°角，最小夹角不低于
75。
5、多个安全标志在一起放置时，按照警告、禁止、指令、提
示类型的顺序，先左后右，先上后下的排列。
6、施工现场安全标志保持颜色鲜明、清晰、持久，对于发现
破损、变形、褪色和图形符号脱落等影响效果的情况，及时修整或更换。
7、施工现场安全标志不得擅自拆除和移动。
（五）施工现场安全标志设置位置
1、安全标志设置位置
序号
类别
主要设置位置
1
禁
禁止入内
基坑、泥浆池、挖孔桩施工现场、路基边坡开挖现场、爆破现场、配

止

电房、炸药库、油库、施工现场入等。
2
标
禁止攀登
拌合站、龙门吊、桩机、支架、变压器
3
志
禁止合闸
检修、清理搅拌系统、龙门吊、桩机
4

禁止烟火
配电房、电气设备开关处、发电机、变压器、炸药库、油库、油罐、隧道、木工加工场地。
5

禁放易燃物
大型空压机、炸药库、油库、油罐
6

禁止用水灭火
配电房、电气设备开关处、发电机、变压器、油库
7

禁止抛物
未完成的桥面上、支架、高处作业场所
8

止面禁止站人
张拉作业区
9
警告标

基坑、泥浆池、桩基施工现场、路基边坡开挖现场、爆破现场、配电房、炸药房、油库、拌合站、龙门吊、桩机、支架、变压器、拆除工程现场、
10
志
当心坑洞
基坑、桩基施工场地
11

当心坠落
高处作业点、拌合站
12

当心机械伤害
桩机、架桥机、大型空压机、钢筋加工场地、模板加工场地、挖掘机
13

当心车辆
施工现场与道路的交叉
14

当心塌方
边坡开挖
15

当心落物
边坡开挖、支架、高处作业场所
16

当心滑跌
砌筑脚手架、隧道施工、衬砌
17

当心触电
拌合站、龙门吊、配电房、电气设备开关处、发电机、变压器、桩机、
18
指令
必须带安全帽
施工现场进出、桩基施工现场、路基边坡开挖现场、爆破现场、张拉作业区、梁场入、钢筋加工场地、隧道进
19
标
必须系安全带
高空作业处、特种作业处
20
志
必须戴防护眼镜
钢筋焊接场地、油泵操作场地
21
提示标志
绕道行驶
根据现场具体情况设置

2、道路施工安全标志在边通车边施工路段设置要求：
1, 道路施工安全标志设置符合《大同至浑源高速公路工程施工各类安全警告、告
示标志牌标准》的要求。
2, 施工作业警告区应设置“前方施工、施工标志、减速慢行”限制速度标志和
“向左行驶、向右行驶”诱导标志。
3, 在施工地段应放置锥形交通路标。
4. 在工作区交界处布置路栏，夜间在路栏上悬挂警示灯，在施工
作业区周围布设隔离栅。
5, 施工作业区域实行单向通行时，设置必要的施工安全设施，在施工作业区两端配备交通指挥人员或设置交通信号灯控制。
6 .视距不良（弯道）施工路段增设施工警告标志，设立在弯道的前方，使车辆驾驶员在到达弯道前就能知道前方有施工作业控制区。
7 .在陡坡的道路设置护栏和明显的安全标志。
8 .施工现场与现有道路的交叉设置道标注，距交叉20M处设置交通警示标志。
三、施工现场安全防护设施
（一）根据作业条件、环境因素在施工现场设置有效的安全防护
设施，确保人身安全。施工项目常见的安全设施有：防护栏杆、防护围栏、
防护隔离栅、安全网、避雷设施、机械防护罩等。
（二）在危险地段、洞、高处、悬空、交叉作业等区域及较高
设备、转动机械设置防护设施。
（三）安全防护设施的使用要求：
1、防护设施合理、有效。与所防护的对象配套，并具有一定
的耐久性。
2、现场设置的安全防护设施必须坚固、醒目、整齐、安设牢
固，具有抗风能力。
3、施工现场的防护设施必须随时检查。
4、在夜间和视线不良时，现场设置安全防护设施区域必须增
设警示灯
（四）施工现场防护设施设置位置要求:
序号
类别
主要设置位置
1
防护栏杆
1）高处临边作业；
2）深度超过2米的基坑，孔洞边沿
3）吊篮、拌合站工作平台、泥浆池
2
防护围栏
深度小于2米的基坑、孔洞边沿
3
防护隔离栅
通道、立体交叉作业，
4
安全网
平网、
立网
墩台施工高度超过十米
密目式网
桥涵施工
5
避雷设施
1）施工现场内的起重机、龙门架、脚手架、桩基成孔设备、各类拌合机械
等设备大于等于20M是地，且在相领的构造物的防雷设施保护范围之夕卜，安全防雷设施。
2）炸药仓库、油库等危险品存放处、发（变）电房等危险区域根据专业部
门要求设置防雷设施。
6
机械防护罩
1）钢筋木材加工机械
2）外露的转动或对人体易产生伤害的机械
（五）'施工现场安全防护设施设置要求:

序号
类另I」
要求
1
防护栏杆
1）符合《大同至浑源高速公路工程施工各类安全警告、告示标志牌标
准》的规格、固定、设置要求；
2）栏杆柱的固定及其与横向杆的连接，其整体构造使防护栏杆在任何
处，能经受任何方向的外力；
3）在易发生物件碰撞可能时，加大横杆截面或加密柱距;
2
防护围栏
采用红白间的栏杆或警示线
3
防护隔离栅
1）满足防雨、防雪、防风及承重的要求；
2）在有坠落物的地点具有抗砸能力
4
安全网
安装后经验收合格后方可使用
5
避雷设施
防雷设施由专业部门安装，验收
6
机械防护罩
1）防护罩结构和布局设计合理，使人不能直接进入危险区域
2）防护罩有足够的强度、刚度
3）防护罩表面光滑无毛刺和尖锐棱角，不成为新的危险源

附：大同至浑源高速公路工程施工各类安全警告、告示标志牌标准:一、道路警告标志
1、 标志颜色：黄底、黑边、黑图案;
2、标志形状：等边三角形，顶角朝上，字体为黑体；
3、标志尺寸：三角形边长为70CM,黑边宽度5CM,黑边圆角率
径3CM,衬底边宽度0.4CM
4、制作材料：不锈钢（铝合金）厚0.7MM,贴反光材料；
5、安装要求：焊设三角爪，2寸镀锌圆钢；
6、主要类别：十字交叉标志、下形交叉标志、Y形交叉标志、环形交叉标志、
向左急弯路标志、向右急弯路标志、反向弯路标志、连续弯路标志、上、下陡坡标志、双向交通标志、注意行人、儿童、牲畜、非机动车标志、慢行标志、傍山险路标志、堤坝路标志
二、道路安全告示牌
1、标志颜色：蓝底、白字、蓝图案；
2、标志形状：长方形；
3、标志尺寸：四字牌长1.5M，宽0.7M,，八字牌长1.5M，宽1M;
4、制作材料：不锈钢（铝合金）厚0.7MM,贴反光材料；
5、安装要求：焊设三角爪，2寸镀锌圆钢，支承2根，露地限高
2米；
6、主要类别：路滑慢行、陡坡慢行
7、前方施工、注意横风
三、大型告示标志牌
1、标志颜色：黄底、黑边、黑字、黑图案；
2、标志形状：长方形；
3、标志尺寸：高3M,宽1.5M，或高1.5M,宽3M.;
4、制作材料：不锈钢（铝合金）厚0.7MM,贴反光材料；
5、安装要求：露地高度3.8米焊设三角爪，3寸~4寸镀锌圆钢，
支承2根；
6、主要类别：与国省道横跨交叉减速慢行、交通与事故多发地段c
