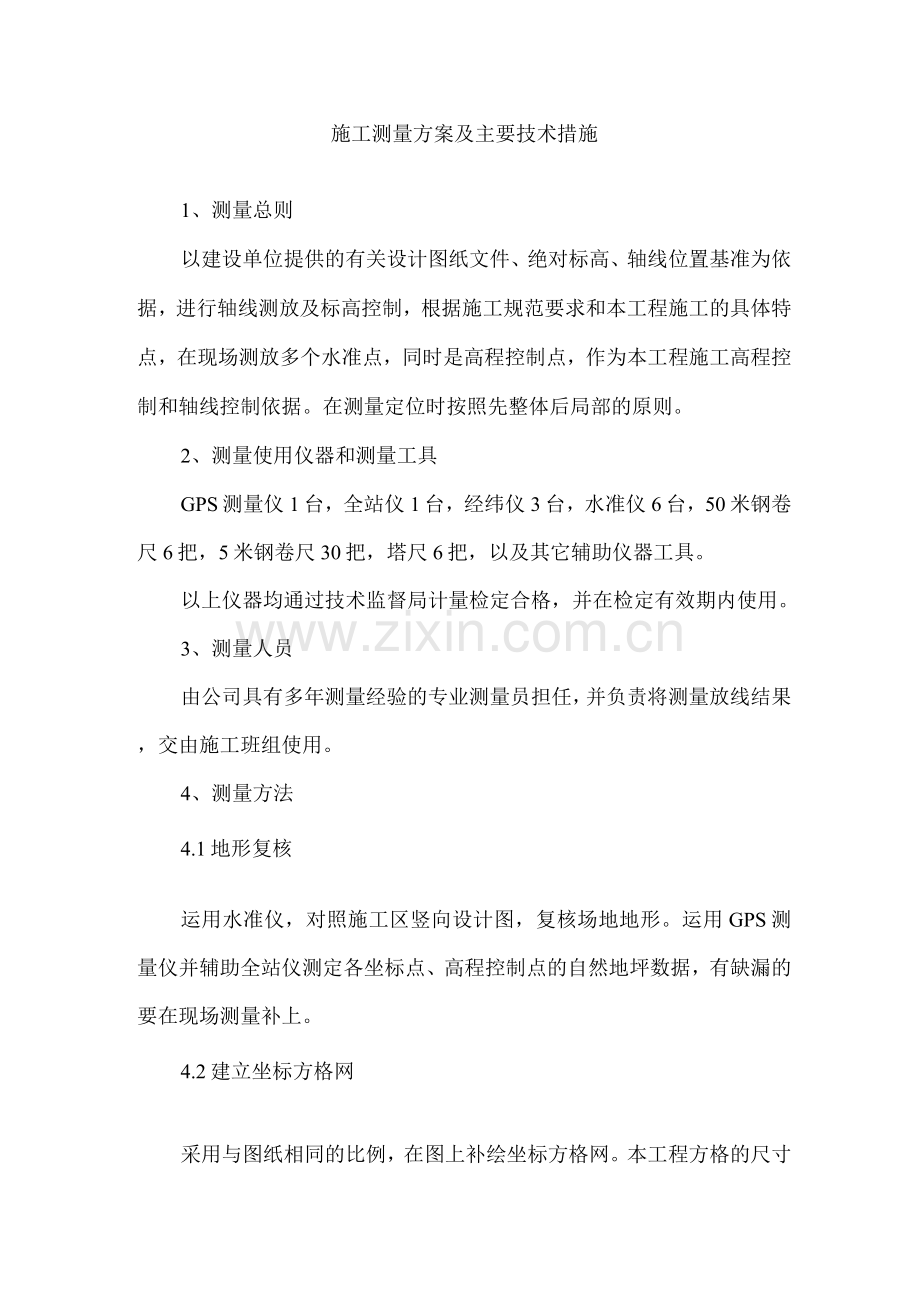

施工测量方案及主要技术措施1、测量总则以建设单位提供的有关设计图纸文件、绝对标高、轴线位置基准为依据，进行轴线测放及标高控制，根据施工规范要求和本工程施工的具体特点，在现场测放多个水准点，同时是高程控制点，作为本工程施工高程控制和轴线控制依据。在测量定位时按照先整体后局部的原则。2、测量使用仪器和测量工具GPS测量仪1台，全站仪1台，经纬仪3台，水准仪6台，50米钢卷尺6把，5米钢卷尺30把，塔尺6把，以及其它辅助仪器工具。以上仪器均通过技术监督局计量检定合格，并在检定有效期内使用。3、测量人员由公司具有多年测量经验的专业测量员担任，并负责将测量放线结果，交由施工班组使用。4、测量方法4.1地形复核运用水准仪，对照施工区竖向设计图，复核场地地形。运用GPS测量仪并辅助全站仪测定各坐标点、高程控制点的自然地坪数据，有缺漏的要在现场测量补上。4.2建立坐标方格网采用与图纸相同的比例，在图上补绘坐标方格网。本工程方格的尺寸采取10mx10m,放线坐标为大地坐标。施工方格网的坐标轴规定是：纵轴为A轴，A值的增量在A轴上；横轴为B轴，B值的增量在B轴上。A轴相当于测量坐标网的X轴，B轴相当于测量坐标网的Y轴。4.3测设坐标网按照绘有坐标主格网的规划设计图，用测量仪器把方格网的所有坐标点测设到地面上，构成地面上的施工坐标网系统。每个坐标点钉一个小木桩，桩上写明桩号和该点在A、B两轴上的坐标值。分布在施工区域边界沿线附近的坐标点，用混凝土桩做成永久性的坐标桩。4.4用坐标网定点地面的坐标网系统建立以后，可以随时利用来为所有设施定点。当需要为某一设施确定中心点或角点位置时，可对照图纸上的设计，在地面上找到相应的方格和其周围的坐标桩；再用绳子在坐标桩之间连线，成为坐标线。以坐标桩和坐标线为丈量的基准点和基准线，就能够确定方格内外任何地方的中心点、轴心、点、端点、交点和角点。4.5用角度交会法定点要为设计图上某一设施的中心点定位，可以利用其附近任意两个已有的固定点。在图上用比例尺分别量出两个固定至中心的距离。再从这两点引出两条拉成直线的绳子，以量出的距离为作绳子的长度，两条绳子在各自长度之处相交，其交点即为该设施在地面上的中心点位置。两个已知的固定点，还可以是方格坐标网系统中的两个相邻坐标桩。4.6用坐标网放线在规划设计图上找出图形线与方格坐标网线的一系列交点，并把这些交点测设到地面坐标网线的相应位置，然后再把这些交点用线连起来，其所线就是需要在地面放出的该图形线。应用方格坐标网方法能够很方便地进行自然式园林曲线、水体岸线和草坪边线等的放线。5、注意事项5.1本工程施工前，由施工单位会同甲方或监理现场核实尺寸及高程，并将核实结果书面通知设计方，经设计方认可后方可施工。5.2放线图中坐标点以米为单位。图中尺寸应以标注为准，不得拿尺度量，如现场与图纸标注有出入，须与设计协商调整，放线后必须由监理和设计方确认后方可进行下一道工序。5.3改造地形时应设放线网格，应满足图纸要求。改造地形坡度较大时，应采取固土及防冲刷的工程措施。5.4本工程中竖向设计所注为绝对标高，施工时应严格按照设计标高施工。如遇现场高程与设计高程有较大出入的，应及时通知设计方确认数据。6、本工程总平面的定点放线不是一次就做完的。初次放线主要是解决地面整平、地形整理、划定园林中轴线、以路线划分地块和近期施工景观小品的定位等带有全局性的施工问题。随着工程项目的进一步开展，将会有多次的定点放线工作，但均按照此方案进行。
