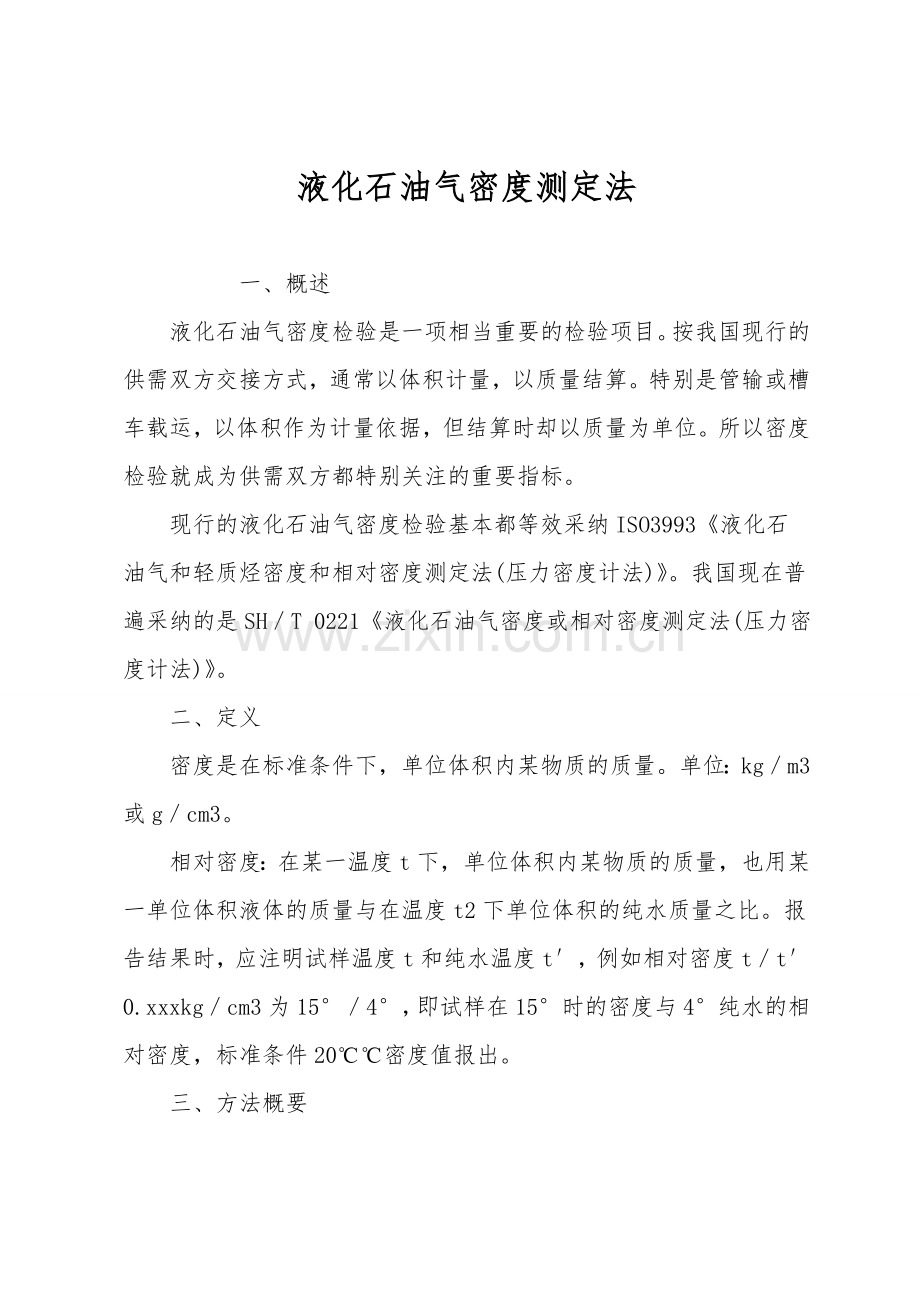

液化石油气密度测定法

一、概述
　　液化石油气密度检验是一项相当重要的检验项目。按我国现行的供需双方交接方式，通常以体积计量，以质量结算。特别是管输或槽车载运，以体积作为计量依据，但结算时却以质量为单位。所以密度检验就成为供需双方都特别关注的重要指标。
　　现行的液化石油气密度检验基本都等效采纳ISO3993《液化石油气和轻质烃密度和相对密度测定法(压力密度计法)》。我国现在普遍采纳的是SH／T 0221《液化石油气密度或相对密度测定法(压力密度计法)》。
　　二、定义
　　密度是在标准条件下，单位体积内某物质的质量。单位：kg／m3或g／cm3。
　　相对密度：在某一温度t下，单位体积内某物质的质量，也用某一单位体积液体的质量与在温度t2下单位体积的纯水质量之比。报告结果时，应注明试样温度t和纯水温度t′，例如相对密度t／t′0.xxxkg／cm3为15°／4°，即试样在15°时的密度与4°纯水的相对密度，标准条件20℃℃密度值报出。
　　三、方法概要

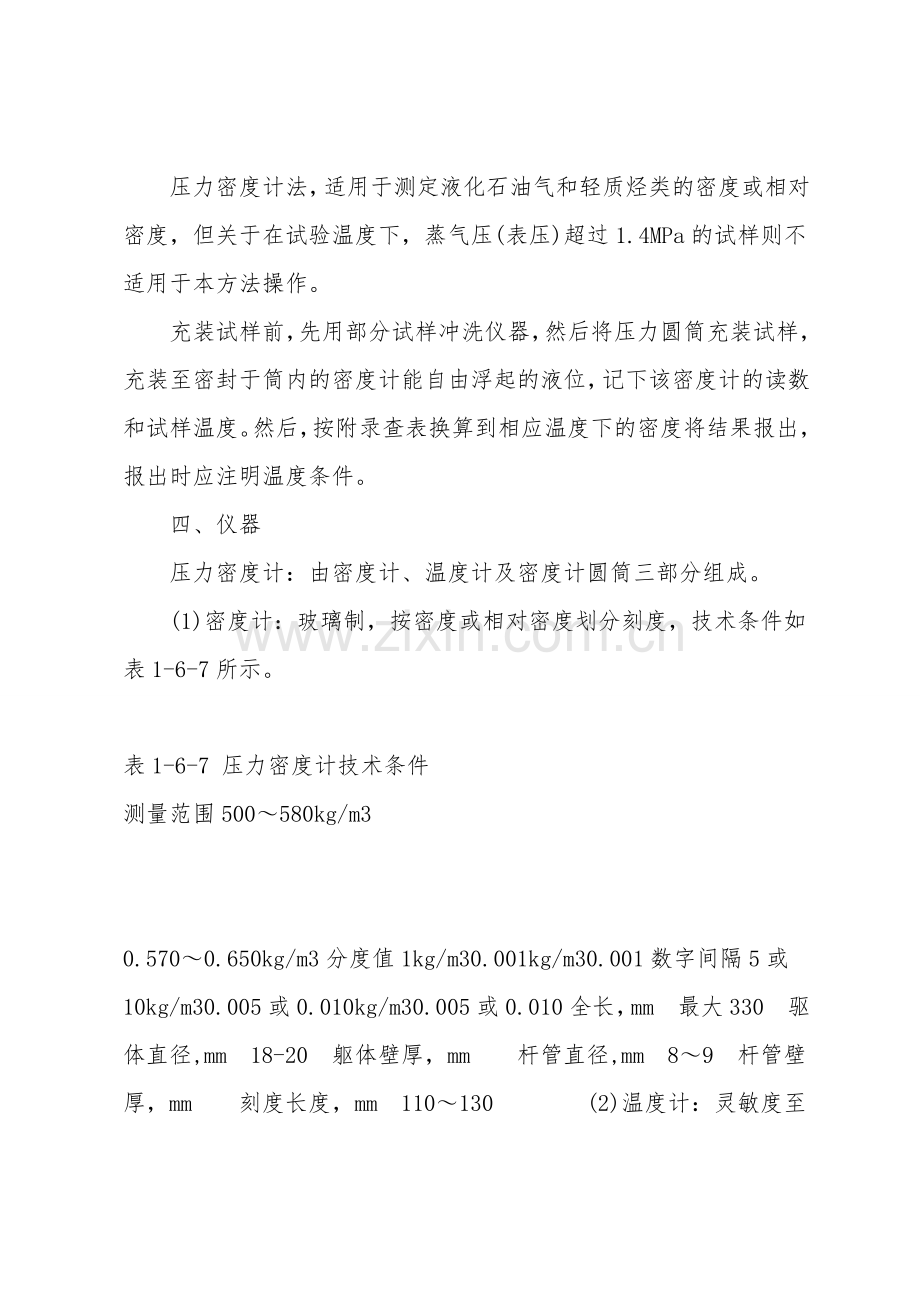

　　压力密度计法，适用于测定液化石油气和轻质烃类的密度或相对密度，但关于在试验温度下，蒸气压(表压)超过1.4MPa的试样则不适用于本方法操作。
　　充装试样前，先用部分试样冲洗仪器，然后将压力圆筒充装试样，充装至密封于筒内的密度计能自由浮起的液位，记下该密度计的读数和试样温度。然后，按附录查表换算到相应温度下的密度将结果报出，报出时应注明温度条件。
　　四、仪器
　　压力密度计：由密度计、温度计及密度计圆筒三部分组成。
　　(1)密度计：玻璃制，按密度或相对密度划分刻度，技术条件如表1-6-7所示。

表1-6-7 压力密度计技术条件
测量范围500～580kg/m3

0.570～0.650kg/m3分度值1kg/m30.001kg/m30.001数字间隔5或10kg/m30.005或0.010kg/m30.005或0.010全长，mm 最大330 驱体直径,mm 18-20 躯体壁厚，mm  杆管直径,mm 8～9 杆管壁厚，mm  刻度长度，mm 110～130  　　(2)温度计：灵敏度至少为2.7mm／℃，尺寸适宜于装在密度计圆筒内侧面，测量范围-15～45℃℃。
　　(3)密度计圆筒：由玻璃或透明塑料(有机玻璃或相当的材料)制成，符合图1-6-10中的制定尺寸，两端用金属端板和氯丁橡胶垫圈密封。
　　液体入口阀和出口阀连接于圆筒有一共同通道并带钻孔的底板上，蒸气放空阀接于顶板，全部均为6mm阀门或相当的针型阀，圆筒的操作压力不应大于1.4MPa(表压)。
　　(4)水浴：配有恒温器或用其他方法坚持恒温至15℃±℃或20℃±℃，本身尺寸能使密度计圆筒完全浸入。

图1-6-10 压力密度计圆筒
　　五、取样
　　(1)仔细清洗及干燥密度计、温度计和压力圆筒的内壁，将密度计放入压力圆筒中，并悬挂好温度计，盖好端板。
　　(2)用合适的接头接到入口阀和试样供源，以便将试样导入圆筒。应查明连接处不漏泄。打开出口阀并稍打开入口阀，让试样流经圆筒底部出口阀，冲洗取样连接处。
　　(3)冲洗连接处后，关闭出口阀和放空阀，打开入口阀，让液体进入圆筒直至充满。必要时，可打开放空阀，使之完全充满圆筒，立即关闭，决不应让圆筒中的表压升至高于1.4MPa。
　　(4)当圆筒已充满试样，关闭入口阀并打开出口阀，让圆筒中的内容物全部排出，并将圆筒内的压力降至大气压力。
　　(5)关闭出口阀并打开入口阀，将圆筒充注至封闭于圆筒内的密度计能自由浮起的液位。必要时可用由放空阀排放蒸气的方法完成这一充注。重复冲洗、充分冷却圆筒后才充注，就不必放空。
　　(6)关闭全部阀门，检查仪器有无漏气，假设查出有漏气，则试样作废。降到大气压力后，修理该漏泄点，重复以上取样操作。
　　六、试验操作
　　(1)从试样源拆开圆筒，并将其放入水浴中，坚持15℃±℃，或20℃±℃直至获得热平衡，为加速热调整，可从水浴取出圆筒，缓慢地旋转几分钟以保证混合，然后放回水浴，要注意防止损坏密度计和温度计。为防止圆筒内侧温度计受压力影响，圆筒外侧用一支温度计测量水浴温度，用此温度计保证圆筒内侧试样达到恒温，使试样温度在测定期间不致于变化太大。如果密度计本身带有温度计且经检定，则可以不用水浴恒温(试验温度在温度计测量范围之内)。
　　(2)从水浴取出圆筒，立于稳固的平台上，当密度计自由浮起，尽快按以下方法读数。
℃℃，要重新测定。
　　(3)密度计假设有修正值，测定结果要进行修正；假设不在标准温度下测定，结果还要按照本方法所列的密度换算表进行换算。
　　七、结果的判定及报告

　　1)重复性
　　同一个操，用同一台仪器，对同一个试样，在相同条件下进行试验，得到的两个试验结果之差，不应超过以下数值：
　　密度 1kg／m3或0.001g／mL

　　2)再现性
　　不同实验室，不同操，对同一个试样，得到的两个结果之差，不应超过以下数值：
　　密度 3kg／m3或0.003g／mL

　　报告应注明：
　　(1)读数换算值，准确至1kg／m3或0.001g／cm3；
　　(2)注明是密度还是相对密度；
　　(3)密度要注明单位及温度；
　　(4)相对密度要注明温度t1及t2；
　　八、注意事项
　　(1)试验时圆筒压力升至高于表压1.4MPa，则要停止试验，且必须放空。
　　(2)试验结束后，要马上排空圆筒内的液体，并卸压降至大气压力。试样不能留在仪器内，因在环境温度较高状况下，易挥发性液体会产生足够压力而将圆筒炸裂。
　　(3)试验所用的温度计、密度计必须经计量部门检定，如无条件检定则可按方法中相应校验试验操作进行校验。
　　(4)清洗仪器所用试剂则应以不损坏密度计圆筒为前提保证。
　　(5)密度计一出现雾斑或裂痕，应马上改换圆筒。密度计圆筒发生漏气现象，则该试验作废，待修好后重新试验。
　　(6)在试样充装时，为了使试样尽快充入密度计圆筒内，应尽量打开样品源阀门及圆筒底部阀门，并适当打开圆筒顶部阀门，以尽快充入。
