主板各部件的认识及介绍PPT.ppt

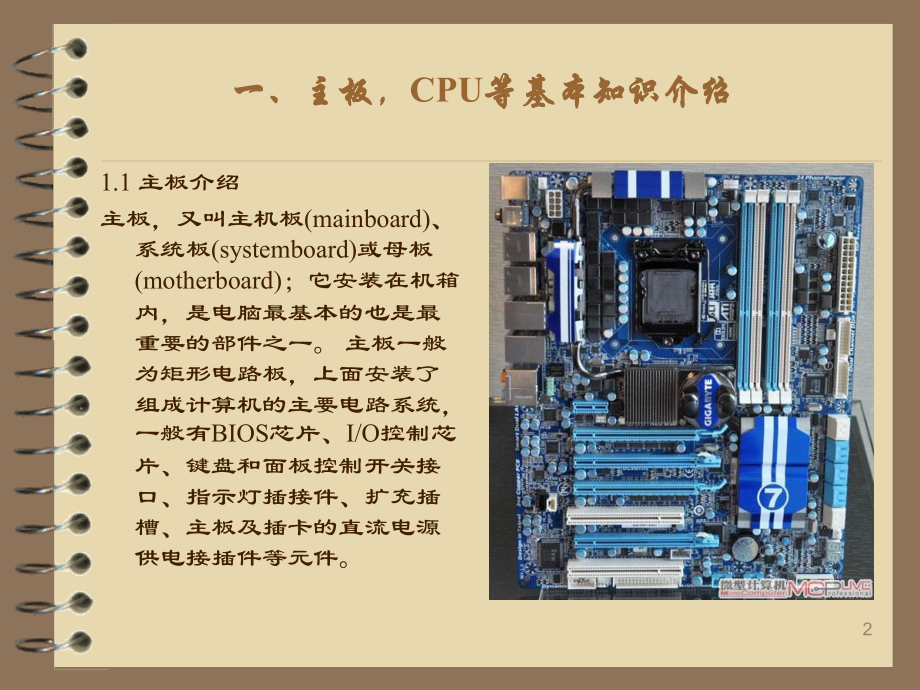

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,主板各部件的认识及介绍,2012-03-26,1,一、主板，,CPU,等基本知识介绍,1.1,主板介绍,主板，又叫主机板,(mainboard),、系统板,(systemboard),或母板,(motherboard),；它安装在机箱内，是电脑最基本的也是最重要的部件之一。主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有,BIOS,芯片、,I/O,控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。,2,一、主板，,CPU,等基本知识介绍,1.2,1.2.1,芯片部分,BIOS,芯片,BIOS,芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。能够让主板识别各种硬件，还可以设置引导系统的设备，调整,CPU,外频等。,BIOS,芯片是可以写入的，这方便用户更新,BIOS,的版本，以获取更好的性能及对电脑最新硬件的支持。,3,一、主板，,CPU,等基本知识介绍,CPU,底座,-,用来安放,CPU,常见台式机主板的,CPU,底座有三种：,LAG775,、,LGA1156,、,SOCKETAM2/AM2+/AM3,。分别支持不同规格的,CPU,如图显示,4,一、主板，,CPU,等基本知识介绍,芯片组（南北桥芯片）,主板上位于,PCIE-16X,显卡插槽上下两侧的两个芯片，一般有散热片覆盖，靠近,CPU,位置的为北桥，另一个称之为南桥。通常所说的芯片组指该主板的北桥芯片。在使用,NVIDIA,芯片组主板与,Intel P55/H55,及,Intel,后续台式机主板只存在一个芯片，不再区分南北桥。,5,一、主板，,CPU,等基本知识介绍,芯片组的作用,芯片组（,Chipset,），是主板的核心组成部分，联系,CPU,和其他周边设备的运作。,主板芯片组几乎决定着主板的全部功能，其中,CPU,的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量等是由芯片组的南桥决定的。,常见的主板芯片组,Intel,：支持,LGA775,接口,CPU,的有,945,、,G31,、,G41,、,P43/P45,等；,支持,LGA1156,接口,CPU,的有,P55/H55,等；,支持高端的,LGA1366,接口,CPU,的,X58,芯片组；,以及,2011,年推出的支持,LGA1155,接口,CPU,的,H61,系列芯片组。,6,一、主板，,CPU,等基本知识介绍,NVIDIA,：支持,AMD Socket AM2/AM2+/AM3,接口的,MCP61,、,MCP68,、,MCP78,等。,支持,Intel LGA775,接口,CPU,的,MCP73,等,AMD,（原,ATI,）：支持,AMD Socket AM2/AM2+/AM3,接口的,770,、,780,、,790,、,880,等等。,7,一、主板，,CPU,等基本知识介绍,1.2.,2,扩展槽、内部接口部分,主板上有,10,余种扩展槽，用于安装或接入电源、软驱、硬盘、显卡、光驱、网卡等设备，大多数插槽都有防呆设计，正常情况下想插错都很困难,内存槽：用于安放内存，在安装时要注意内存的种类（,DDR2,还是,DDR3,）及内存条上防呆凹槽的方向。常见主板的,DDR2,插槽与,DDR3,插槽均为,240Pin,。,8,一、主板，,CPU,等基本知识介绍,IDE,接口,用于连接,IDE,硬盘与光驱等，配合,IDE,数据线使用。早期主板大量使用此接口，每个接口可以同时连接两个设备，使用,IDE,接口的设备也可以通过转接线转为,USB,传输。此接口现已被,SATA,代替，正淘汰,ing,9,一、主板，,CPU,等基本知识介绍,软驱接口,搭配软驱数据线使用，用于连接软驱。由于软驱与软盘存在传输速度慢，容量极小，软盘不宜保存等先天不足，此接口也在逐渐消失。,10,一、主板，,CPU,等基本知识介绍,PCI,槽,PCI,是,Peripheral Component Interconnect,（外设部件互连标准）的缩写，它是目前个人电脑中使用最为广泛的接口，几乎所有的主板产品上都带有这种插槽。,此接口支持多种设备，如网卡、声卡、视频卡、还原卡、磁盘阵列卡、早期显卡等。在主板测试时一般使用网卡还原卡等对此接口进行测试。,11,一、主板，,CPU,等基本知识介绍,PCI-E,接口,PCI-Express,，通常被称作,PCI-E,，是最新的总线和接口标准。它的主要优势就是数据传输速率高，目前最高可达到,10GB/s,以上，而且还有相当大的发展潜力。,PCI Express,也有多种规格，从,PCI Express 1X,到,PCI Express 16X,，能满足现在和将来一定时间内出现的低速设备和高速设备的需求。,主板评测中常见为,PCIE-16X,，用于安放显卡，及,PCIE-1X,，通常使用相应接口网卡进行相关功能测试,12,一、主板，,CPU,等基本知识介绍,SATA,SATA,是,Serial ATA,的缩写，即串行,ATA,。,Serial ATA 1.0,的传输率是,1.5Gbps,，,Serial ATA 2.0,的传输率是,3.0Gbps,。传输速度较快，现在主流硬盘、光驱等均采用此接口以代替,IDE,接口。神舟的,LP3/LP5,与,P55/H55,等主板均用,SATA,接口取代,IDE,接口。,13,一、主板，,CPU,等基本知识介绍,电源接口,主板上电源接口主要有,4Pin/8Pin CPU,供电电源接口与,24Pin,主板供电接口。随着,CPU,的功耗的升高，单靠,CPU,接口的供电方式已经不能满足需求，因此早在,Pentium 4,时代就引入了一个,4PIN,的,12V,接口，给,CPU,提供辅助供电。在服务器平台，由于对供电要求更高，所以很早就引入更强的,8PIN 12V,接口，而现在一些主流的主板也使用了,8PIN CPU,供电接口，提供更大的电流，更好保证,CPU,的稳定性。如果电源上只有,4PIN 12V,接口，接在,8PIN,的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。另外虽然有,4PIN,转,8PIN,的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。,14,一、主板，,CPU,等基本知识介绍,15,一、主板，,CPU,等基本知识介绍,16,一、主板，,CPU,等基本知识介绍,1.2.3,外部接口,主要介绍设置在机箱,I/O,挡板部位的,PS/2,、,USB,、音频接口、网络接口、,COM,口、,LPT,口、,1394,接口、,e-SATA,接口等等。,17,一、主板，,CPU,等基本知识介绍,VGA,、,DVI,和,HDMI,都是视频接口，用于连接显示器。,VGA,是传输模拟信号，,DVI,和,HDMI,能传输数字信号，支持,1080P,全高清视频。与,DVI,相比，,HDMI,主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。另外，还有一种新兴的视频接口叫“,Display Port”,接口，简称,DP,接口，同样能够传输音频。,有些主板还有光线音频接口，仅能用来为高端音频设备传输音频信号，与传说中光纤上网无任何关系。,PS/2,接口用来连接,PS/2,键盘鼠标。不用过多介绍。,音频接口用来连接各种输出或输入音频设备，通常,6,插孔的音频接口可以支持,8,声道音频输出，,3,插孔的只能支持,6,声道声音输出。,网络接口 用来连接网线，实现网络应用功能，根据主板网卡芯片型号不同，此接口的传输速度也有,10-1000Mb/s,区别。通常网络接口均有指示灯，用来显示网络连通状态与网络速度等信息。,18,一、主板，,CPU,等基本知识介绍,19,一、主板，,CPU,等基本知识介绍,1394,接口 也称为火线接口，早期的高速接口，用来连接高端视频设备，如高端摄像机等，早期移动硬盘也用采用此接口。现逐渐被,USB,接口取代。,USB,接口,USB,是英文,Universal Serial BUS,（通用串行总线）的缩写是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在,PC,领域的接口技术。,USB,接口支持设备的即插即用和热插拔功能。,USB,版本经历了多年的发展，成为目前电脑中的标准扩展接口。目前主板中主要是采用,USB1.1,和,USB2.0,，高端主板支持,USB3.0,，各个版本最大差别为传输速度的差异。各,USB,版本间能很好的兼容。,USB,用一个,4,针（,USB3.0,标准为,9,针）插头作为标准插头，可以连接各种外设包括移动硬盘、声卡、网卡、摄像头、,U,盘等。,20,一、主板，,CPU,等基本知识介绍,21,一、主板，,CPU,等基本知识介绍,COM,接口与,LPT,接口,COM,接口也称为串口，为,9,针绿色接口，早期的数据接口，传输速度较慢，在一些主板上还可见到，主板测试时使用,COM,口鼠标对其进行简单测试，也可利用此接口进行数据传输。,LPT,接口也称为并口，用于连接打印机等设备。与,COM,接口一样功能被,USB,接口取代，趋于淘汰。,22,一、主板，,CPU,等基本知识介绍,2.CPU,介绍,中央处理器（,Central Processing Unit,）的缩写，即,CPU,，,CPU,是电脑中的核心配件，是计算机的运算核心和控制核心。主要有,Intel,与,AMD,两大阵营。,CPU,的详细参数包括内核结构，主频，外频，倍频，接口，缓存，多媒体指令集，制造工艺，电压，封装形式，整数单元和浮点单元等。主板测试及日常应用中,CPU-Z,软件常用来查看主板及,CPU,信息。,23,一、主板，,CPU,等基本知识介绍,3.,内存 内存（,Memory,）也被称为内存储器，其作用是用于暂时存放,CPU,中的运算数据，以及与硬盘等外部存储器交换的数据。,在主板测试时需要注意的是内存的品牌、类型、频率、容量等信息，及内存电压的测量。,现常用的内存有,DDR2,与,DDR3,两种。,DDR2,内存标准电压为,1.8V,左右，,DDR3,内存标准电压为,1.5V,。,24,
