现场施工平面布置
第一节现场施工平面布置
施工平面布置图详见附图一：《某某某工程工程施工平面布置图》。
根据本工程现场实际情况及建筑物特点等，拟对施工中需用的机械及施工场地作如下布置。
1、场地围墙：按施工平面布置图砌筑施工现场围墙，以防止非施工人员进入施工场地，避免安全事故发生。围墙采用240厚普通粘土砖砌筑，围墙高度为2.5m，围墙外面用混合砂浆抹灰，刷白色外墙涂料。通道顶搭设双层安全防护棚，确保通行安全。
2、运输道路及主要入：
在围墙上，醒目书写和悬挂各种安全标志牌，并布置大门。大门宽6米，为工地主要出入，施工人员和物资进场的主要通道；为了保护环境卫生，避免车辆运输污染道路，在每个大门设一个洗车台，车辆驶出工地前，对车进行冲洗。
3、施工塔吊、施工电梯、砼泵、钢筋加工车间及堆放场地、搅拌棚、砂堆放场地布置详细位置见施工总平面布置图。
4、钢筋加工棚设在塔吊旋转半径范围内，以便吊运钢筋。
5、搅拌站：本工程采用商品砼，基础和主体施工阶段不设搅拌站。在砌体和装修工程施工阶段，设砂浆搅拌场地和砖、砂等材料堆场。
6、大模板和钢化物资堆放场地：根据每栋楼的具体情况，灵活设置大模板和钢化物资堆放场地。钢化物资应根据施工进度分批进场,随时用于工程，尽可能少占用施工场地。

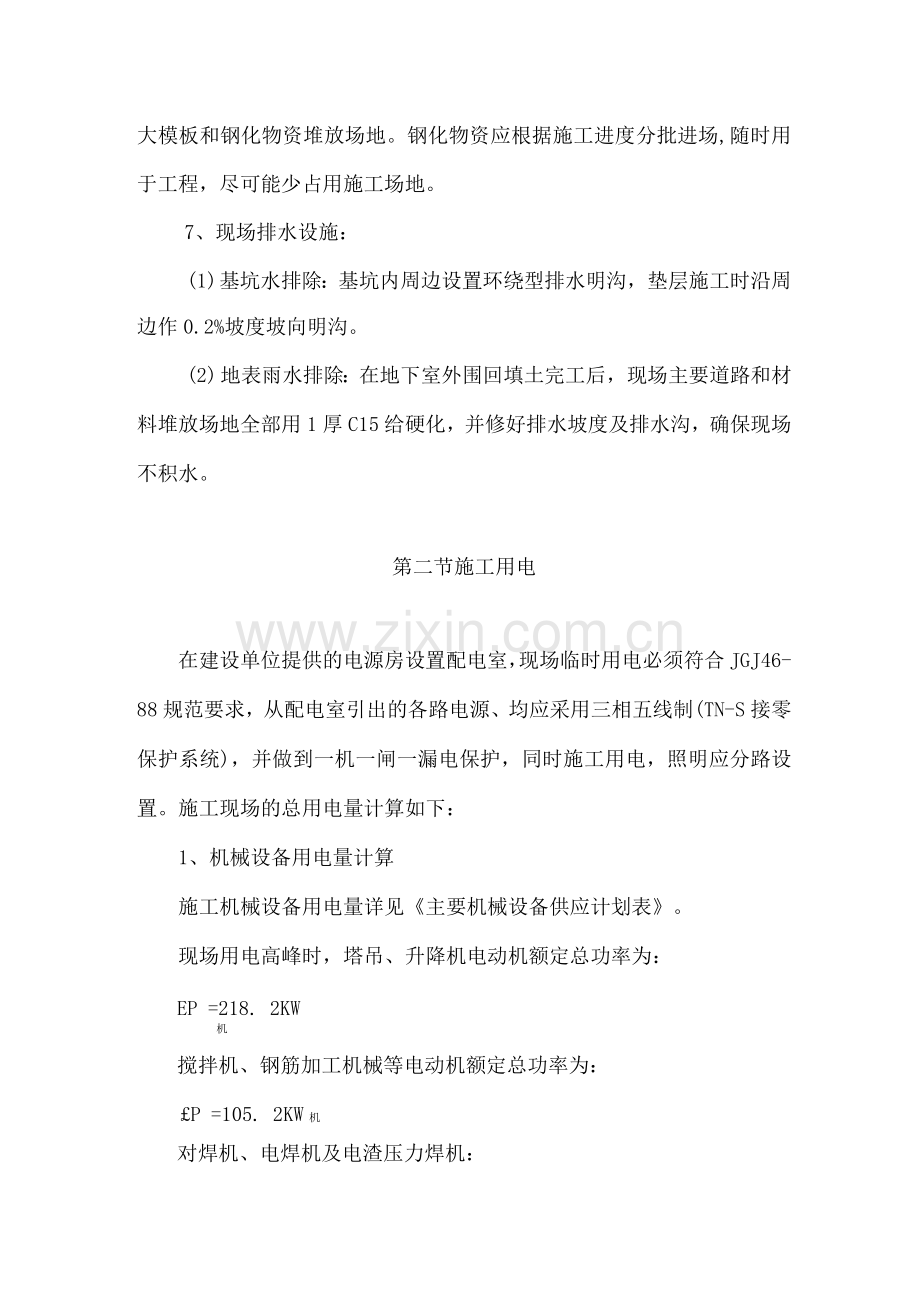

7、现场排水设施：
(1) 基坑水排除：基坑内周边设置环绕型排水明沟，垫层施工时沿周边作0.2%坡度坡向明沟。
(2) 地表雨水排除：在地下室外围回填土完工后，现场主要道路和材料堆放场地全部用1厚C15给硬化，并修好排水坡度及排水沟，确保现场不积水。
第二节施工用电
在建设单位提供的电源房设置配电室，现场临时用电必须符合JGJ46-88规范要求，从配电室引出的各路电源、均应采用三相五线制(TN-S接零保护系统)，并做到一机一闸一漏电保护，同时施工用电，照明应分路设置。施工现场的总用电量计算如下：
1、机械设备用电量计算
施工机械设备用电量详见《主要机械设备供应计划表》。
现场用电高峰时，塔吊、升降机电动机额定总功率为：
EP =218. 2KW
机
搅拌机、钢筋加工机械等电动机额定总功率为：
£P =105. 2KW机
对焊机、电焊机及电渣压力焊机：
EP 焊= 108KVA
3、用电量计算：
取塔吊、升降机、砼输送泵K 1=0.3 cos0=0.7, n=0.86,
取搅拌机、及钢筋加工机械等K 1=0.7, cos。=0.68, n =0. 86,取电焊机K 2=0.45
S 机=K 1XP 动/n cos0+K2XP 焊
=0.3 x 218.2/(0.86 x 0.+)0.7 x 105.2/(0.86 x 0.6+)
0.45x108
=283.3KW
照明用电按施工用电设备额定总功率10%考虑：
S =283.3 x 10%=28.3KW照
总用电量：
S 广S 机+S 昭=283.3+28.3=311.5KW
根据招标文件，甲方提供的变压器容量为315KV A，施工现场临时用电311.5KVA，满足施工需要。
主供线路沿围墙内侧敷设，从配电箱到用电设备段采用穿管敷设，线路的具体走向见施工用水用电平面布置图。
施工临时用电的具体措施和线路的布置详见“施工临时用电方案”。
第三节施工用水
现场施工用水总量包括现场施工用水，现场生活用水、生活区用水和消防用水四个方面，分别计算如下：
1、现场施工用水量按下式计算：
q =K 4 -XQ N/(T t) K-/(8 »6)
考虑检、砂浆搅拌用水、养护用水，取N]=6L /ms, Q]=2m 3,
q=l. 10,K2=l. 5, T] t=l, 则
q^l. 10K2 >6) k 5/(8初)=7. 19L/S
2、现场生活用水量按下式计算：
q3=P]N 3K4/(t»<x36)
取 P]=3 人， N3=60L / 人， K 4=1. 50,t=2, 则
q3=3 x60 xl. 5/(28xx36)=0. 47L/S
3、生活区用水量按下式计算：
q4=P2N 4K3/(24M)
取 P2=3 人，N4=1L / 人，K5=2. 5, 则
q4=3 x 1 x 2. 5/( 24 x 36) = 0. 87L/ S
4、消防用水：q5 = 10L/S
5、施工现场总用水量：
因53L/S<q5 = 10L/S
则总用水量：
Q=q 5+(q1+q3+q4)/2=10+ 8- 53/2=14. 26" S
6、管径选择
d=[4Q/(7i V -10) J/2
=[4 >44. 26/(3. I^x5x 10)J/2
=0. 085m
选用管径d = 1mm
根据以上计算，现场高峰用水时所需管径d = 1mm ,建设单位现场提供的管径满足施工需要。
主管采用1,按树枝形供水方式布置，支管采用40钢管，并设置相应的消防栓；另外，现场设一砖砌蓄水池，作为临时停水应急之用。
第四节总平面布置统一管理
1、项目经理部以施工总平面图为依据，随时掌握现场动态，经常进行检查、监督管理。进入施工现场的施工单位应一律尊重总包单位的决定，服从总包单位的统一指挥。未经批准，任何单位均不得在现场任意占用场地包括停车)；不得在现场搭盖建筑物、构筑物；不得任意挖土或弃土；不得任意敷设、改移或拆除任何动力管线；不得任意挖开道路面和路基，断绝交通；不得破坏水沟，堵塞排水管道:不得向临近区域排泄积水或废水。
2、各个单位需要设置临时用房时，必须先写出申请，经项目经理部审定许可才能动工，在建筑过程中，要服从项目经理的检查和指挥，使用结束后要负责及时拆除、清理恢复原状，达到人离场清。
3、特殊情况下，各施工单位确需开挖道路面，阻碍正常交通，临时停水、停电时要提前书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作，负责恢复原状。
4、各单位运输及交通车辆要求按指定的道路进出停放。
5、进场的大宗安装材料、构件、设备、机具要在规定进场时间和装卸作业期限完成，并在规定时间存放在规定地点，避免交通堵塞和场地占用混乱，维持现场正常有序。
6、施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。
7、砂石、钢筋、模板及其它经常性大宗施工材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。
8、所有临时设施必须按照施工平面图规划要求办，按质量标准办，不能够马虎凑合，降低标准。
9、对整个现场的布置和保持，管理人员要经常督促检查，并落到实处。
