电视台停车场网络视频监控系统
设计方案
第一章承建公司简介
第一节简介
某科技乂乂是专业从事网络数字音视频及通讯类产品研发、生产、销售为一体的高科技企业.公司拥有强大的技术储备和研发能力，所采用的网络数字音视频压缩技术已处于国内领先水平.公司拥有一流的研发队伍，技术骨干均由从事网络数字音视频领域多年的青年技术专家组成，拥有丰富的实战经验和强烈的敬业精神，致力于为广大用户提供优质的网络音视频产品月I领行业的快速发展.
某科技还与国际知名企业和国内高校紧密合作，形成了较为全面的技术能力和技术梯队，为企业的长期发展打下了坚实的基础.
某科技本着”为客户创造价值”的经营理念依靠强大的技术实力,结合网络音视频市场的发展方向，面向市场推出了极具竞争力的网络摄像机系列产品及管理软件，受到了广大客户的一致好评，产品远销全国及海外.”为客户创造价值”一直是某科技全体员工所追求的目标，客户的发展就是某科技的价值.服务客户、引领行业是某科技不断开发出更多优秀新产品的原动力，某科技愿竭尽所能与广大客户并肩成长,为行业的发展共同努力！
第二章技术设计方案
第一节、前言

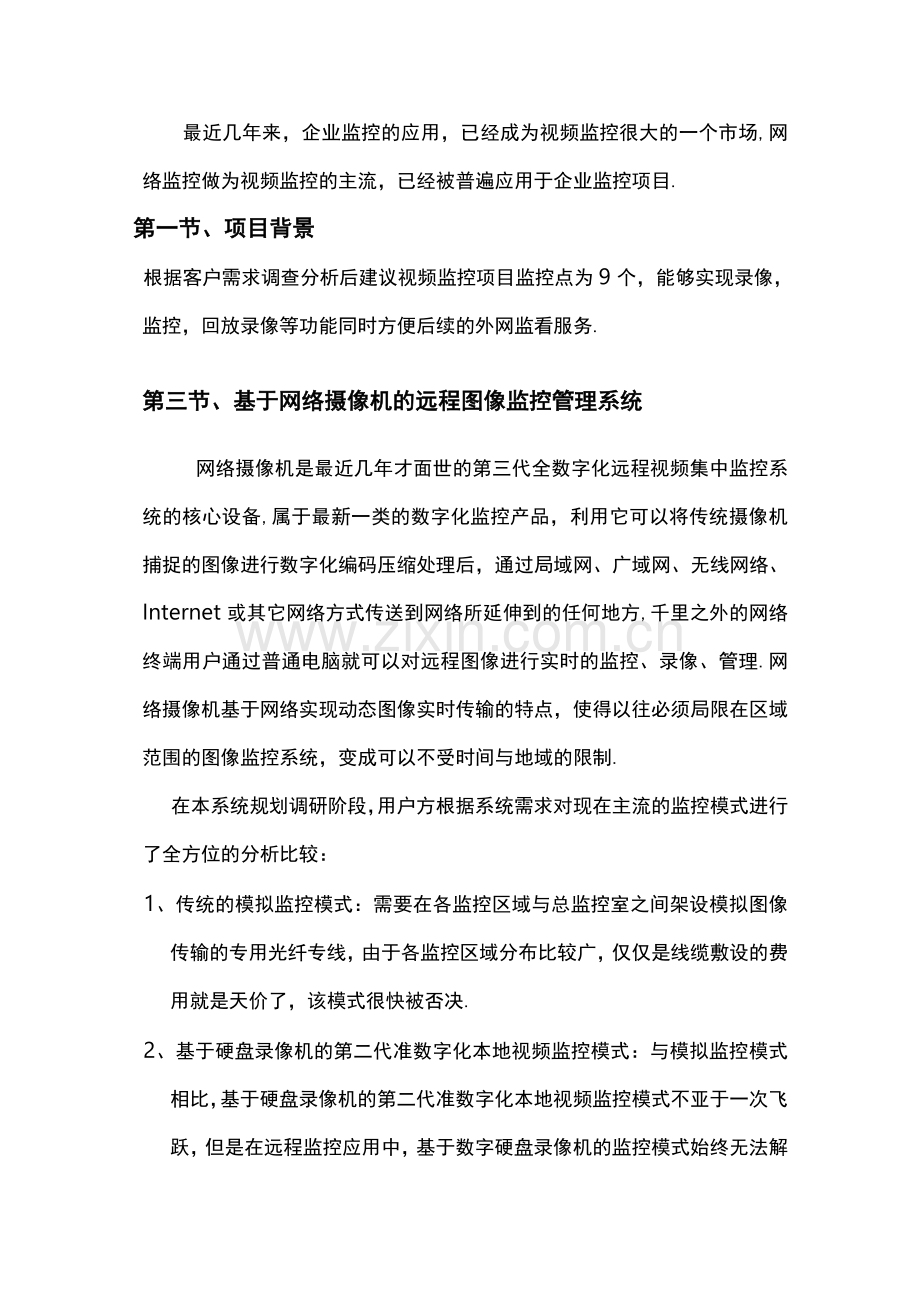

最近几年来，企业监控的应用，已经成为视频监控很大的一个市场,网络监控做为视频监控的主流，已经被普遍应用于企业监控项目.
第一节、项目背景
根据客户需求调查分析后建议视频监控项目监控点为9个，能够实现录像，监控，回放录像等功能同时方便后续的外网监看服务.
第三节、基于网络摄像机的远程图像监控管理系统
网络摄像机是最近几年才面世的第三代全数字化远程视频集中监控系统的核心设备,属于最新一类的数字化监控产品，利用它可以将传统摄像机捕捉的图像进行数字化编码压缩处理后，通过局域网、广域网、无线网络、Internet或其它网络方式传送到网络所延伸到的任何地方,千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、录像、管理.网络摄像机基于网络实现动态图像实时传输的特点，使得以往必须局限在区域范围的图像监控系统，变成可以不受时间与地域的限制.
在本系统规划调研阶段，用户方根据系统需求对现在主流的监控模式进行了全方位的分析比较：
1、传统的模拟监控模式：需要在各监控区域与总监控室之间架设模拟图像传输的专用光纤专线，由于各监控区域分布比较广，仅仅是线缆敷设的费用就是天价了，该模式很快被否决.
2、基于硬盘录像机的第二代准数字化本地视频监控模式：与模拟监控模式相比，基于硬盘录像机的第二代准数字化本地视频监控模式不亚于一次飞跃，但是在远程监控应用中，基于数字硬盘录像机的监控模式始终无法解决网络远程监控应用环境中的传输延时过大、网络带宽占用过高、无法多路同时监控等问题，而且由于系统架构方面的原因这种监控模式无法实现中心统一集中管理、录像和回放的需求.
3、基于网络摄像机的远程图像监控管理模式：用户方最终选择以网
络摄像机为核心设备架构图像远程集中监控管理系统，通过在各监控区域配备网络摄像机，将本地监控摄像机拍摄的模拟图像进行数字化压缩处理后，基于现有网络把监控区域的图像通过局域网上传到监控中心集中管理、录像、远程回放和对讲，联网的客户端电脑
可以实时监控相关图像，也可以随时访问录像主机调用历史录像数
据回放显示.
节,客户需求
从应用实际出发，结合公司内部的具体情况特点，客户对系统功能
与性能方面做了如下要求：
1、根据各监控区域的实际监控需求，针对敏感位置设置固定式监控摄
像机.
2、所有监控区域共设置9个监控点，通过网络摄像机将模拟图像进行
数字化压缩成IP 数据〔数字信号〕，利用局域网上传到监控中心由监控中心集中管理、录像、回放和对讲.并在本地录像，且录像资料保存7天.
3、监控中心装有1台监控？^显示各监控区域的实时图象，或任意显
示某个监控点的图像.
4、监控中心之外的客户端用户，包括物业主管等相关领导根据相应权
限通过联网电脑可以远程监控各区域的图像，也可以访问中心录像主机，检索回放历史录像资料.
第五节、设计的有关标准、规定
系统规划设计必须按照国际、国家和本地区的有关标准和规范进行.本设计将依据和参照以下的设计规范和要求进行：
《中华人民XX国公共安全行业标准》GA/T75-94 ；
《银行营业场所安全防范工程设计规范》GB/T16676-1996 ；
《工业电视系统工程设计规范》GBJ115-87 ；
《公安部安全技术防范工程标准》；
《电视监控工程程序与要求》GA/T 75-94 ；
《电视监控工程费用概预算编制办法》GA/T 70-94 ；
《防盗报警控制器通用技术条件》GB12663-90 ；
《入侵探测器通用技术条件》GB104081-89 ；
《智能建筑设计标准》〔GB/T50314-20〕；
《民用建筑电气设计规范》〔JGJ/T 16-1992〕；
《建筑与建筑群综合布线系统工程设计规范》<GB/T50311-20> ；
《建筑与建筑群综合布线系统工程验收规范》
〔GB/T50312-20〕；
《电子计算机房设计规范》〔GB50174-1993〕；
《民用闭路电视监控系统工程规范》〔GB50198-1994〕；
《建筑防雷设计规范》〔GBJ1115-87〕；
《火灾自动报警系统设计规范》GB50116-98.
第六节、系统设计原则
根据系统的实际应用要求和有关国际/国家及行业标准,结合系统投资的长期效益考虑,对系统进行优化设计.设计原则如下：
1、实用性
重点考虑系统的实用性,注重系统的综合能力和总体性能.
2、稳定性和可靠性
选用先进、成熟、可靠的硬件设备、操作系统软件、应用软件、网络拓朴结构及先进、可靠的数据通信规则.
3、开放性
考虑到系统投资的长期效益，设计与选型注重开放性,图像监控系统中各产品符合国际标准以及有关国家标准和行业规范等，满足系统的可移植性,使其他计算机网络用户便于浏览和查询.
4、先进性
系统采用优化的图像压缩技术H.264和TCP/IP网络技术,代表当今先进的技术水平,监控前端采用专用网络视频编码器设备完成实时图像处理，保证系统的稳定运行.
5、标准化
系统按标准化设计，包括设备技术标准化、信息格式标准化、系统开发标准化和数据传输规格标准化.
6、便于维护
人机界面友好，中文界面,简便易于操作，便于系统运行人员操作和管理员维护.
7、安全性
提供不同的几种用户类别,具有不同的浏览查询和操作权限.
8、经济性
在满足以上要求的同时，使系统投资最少具有良好的性能价格比.
第七节系统规划与实施
视频监控网络拓扑图
1、项目实施
根据以上系统规划.我们采用IPC31-52S网络摄像机、IPC3602网络半球以及IPC33网络匀速球.所以选择以上产品,除了产品满足用户方要求的资质条件外，产品经过了 MTBF工业级测试，产品平均无故障时间可达3万小时以下为性能参数表:

特别说明:IPC1-52S是一款彩色日夜两用带红外灯T本化户夕卜经济型网络摄像机，它具有防水效果好，镜面不起雾的特点，红外线照射距离可达50米.优化的H.264编码算法确保了更清晰、更流畅的视频传输效果内嵌Web Server允许用户通过IE浏览器方便地实现对前端摄像机的实时监看和远程控制.适用于银

行、超市、写字楼等需夜间监视和录像的场所该产品易于安装操作简便.
翁幽辛检 Xl-esegoOI/l-9segoi
混赡
dDl^ 'd_L£ 'dudn 勺前由'd_LN
'£dOd 'dIADI 'dMSNC] 'dJHG 'd_LIAIS 'd_L3 'd_LLH 'di 'd-n 'dD_L
次碉莘
凶至草取
NW噂昌!
SW第具虱I

以9

。机：蛔丫崂丫解等I® I
Y嘴螭
押蛔SWffif I

SA!qiAlt~S/l!q>l9I
忘睥四缅
叔刨 OS ~I OSIN
显厕 ~ I nvd
忘御缅
嗅导菖蛔昙簟ww

X^jienb eBeiui pue uoiiejn^es ^sbjiuod Pnq 'sseuiqBug
凛朝帽也
[IQ] OSWOZ7〔3D乙〕0况xvoz/〔3D〕0"乙x乙安 OSIN
[IQ] 9匕洒0尸〔3D乙]88乙xvoz/ [dlD] 88乙x乙安：lVd

ZZ W|3*0」d 9ui|eseq V9^H

LULUQ06
呻钮顼猫
xriq o :柘E'xnitcTO ：曰邕xrr|&o :园恣
典瞻
柘!狂X 817
J：柚E
ODD ANOS £/l 园恣 xnino 穿 0乙 1z NS乙 1z/S乙 1z
器猫勒国

:辱辱湖

1 RS485 接
报警输入
1通道o n/off输入，支持1^0 ＜常开〉或NC ＜常闭〉
报警输出
1 通道。n/off 输出，120VAC 1A/24VDC 1A
输入电源
直流12V 1A
最大功耗
小于6W
操作温度
-10-55 °C
保存温度
70 C
操作湿度
10-85%
系统需求
操作系统：
Microsoft Windows 98/ME/20/XP/23
浏览器：
Microsoft Internet Explorer 5.x or above

产品名称：网络智能匀速球
型号：IPC33-JN
特别说明：IPC33系列网络智能高速球为用户实现基于本地局域网〔LAN〕或Internet广域网〔WAN〕的远程视频监控提供了一种超清晰、高集成度的解决方案.它配置了自带变焦镜头的高性能数字信号处理〔DSP〕摄像机，内置云台和数字解码器于一体，代表新一代高技术监控产品的发展潮流.可任意迅速定位及连续追踪扫描，实现了真正意义上的全方位、无盲点监视；可以自动适应环境明暗和目标远近的变化；它采用全数码控制,设计精巧简单，最大限度地减少了系统部件之间的连接，既提高了系统的可靠性又便于安装和维护.使用精密步进电机驱动，运转平稳、反应灵敏定位准确.
优化的H.264编码算法确保了更清晰、更流畅的视频传输效果.内嵌WebServer允许用户通过IE浏览器方便地实现对前端摄像机的实时监看和远程控制.高速球型摄像机的种种特性使之适合于各行各业大面积、活动目标的监视.如智能大厦、银行保安、城市道路、电力部门、机场、车站监控等.
技术参数:
图像传感器
1/4” SONY Super HAD CCD
最低照度「
IPC33-J/JN
1.0Lux < 彩色 > 0.01Lux< 黑白 >

IPC33-S/SN
0.7LUX〈彩色〉0.1Lux〈黑白〉
焦距
S/N比率
IPC33-J/JN
16倍光学变焦,8倍电子变焦
IPC33-S/SN
18倍光学变焦,12倍电子变焦
IPC33-J/JN
大于48 dB
IPC33-S/SN
大于50 dB
光圈/变焦
自动/手动
背光补偿
超级背光补偿
球型云台
角度：360°持续水平转动，垂直转动有"自动翻转〃功能
速度：水平控制速度0.1°-2°/秒,垂直控制速度0.1°-1°/秒
预置位：128个预置位，预置位精度小于0.05度，预置目标速度：水平250°/
秒、垂直2°/秒
巡视组：8个预置位巡视功能，停留时间2秒一-250秒可设置
控制方式：RS485
球机尺寸
铝合金外罩,5.9英寸透明球罩
视频压缩算法
H.264 baseline profileLevel 2.2
视频解析度
PAL: 352x288 〔CIF〕，704x288 〔2CIF〕，704x576 〔D1〕
NTSC: 352x240 〔CIF〕，704x240 〔2CIF〕，704x480 〔D1〕
可调视频参数
Brightness， hue， contrast， saturation and image quality
流格式
纯视频流或音视频复合流
视频帧率
PAL: 1〜25帧/秒
NTSC: 1〜30帧/秒
视频压缩码率
16Kbit/S〜4Mbit/S
视频输出
1通道复合视频输出
音频输入
1通道线性输入，输入阻抗：1kQ
音频压缩算法
G.726
音频输出
1通道线性输出
语音对讲输入
1通道麦克风输入
支持协议
TCP，UDP，IP，HTTP，FTP，SMTP，DHCP，DNS，ARP，ICMP，POP3，NTP，IPsec，UpnP，RTP，RTCP
系统接
10Base-T/1Base-TX 以太网接
1 RS485 接
报警输入
1通道。n/off输入，支持NO〈常开〉或NC〈常闭〉
报警输出
1 通道 on/off 输出，120VAC 1A/24VDC 1A
输入电源
直流12V 2A
最大功耗
小于20W
操作温度
-10〜55 °C
保存温度
-20〜70 C
操作湿度
10〜85%
系统需求
操作系统：
Microsoft Windows 98/ME/20/XP/23
浏览器：

Microsoft Internet Explorer 5. x or above
码率和容量计算：

每路图象4Kbit<10帧/秒>.
每台网络摄像机与网络球机要求网络的上行带宽是6Kbit.
每天24小时录象的存储容量：4Kbit/8*36*24=4.32G7天的存储容量：7*4.32G = 30.24G
9个摄像机存储7天的总容量为：9*30.24 = 272.16G
第八节,系统平台描述
软件功能：

1、实时视频显示
在权限许可的范围内，可实时显示监控网络内1—16路的实时视频图像，可以实现单画面、四画面、九画面、十六画面分割显示；支
持轮巡显示；支持手动翻页.
2、录象和回放
在权限许可的范围内，查询及回放中心服务器的录像文件.本客户端应用程序提供灵活的录像查询方式〔例如：按录像模式、按时间段、按录像通道等〕，可以准确、方便的定位录像文件.
3、客户端本地录像
在权限许可的范围内，将本客户端正在播放的实时视频，或者本客户端正在回放的中心录像视频在客户端本地进行录像.
4、视频图像抓拍
实时视频抓拍是一个用来实时拍摄影像的辅助功能，它将动态图象中的单帧图像以特定的图像格式保存下来.可以对本客户端正在播放的实时视频图像,或者本客户端正在回放的中心录像视频图像进行抓拍.如果需要保存静态的影像画面，可以使用该功能.
5、视频图像局部放大显示
在视频显示窗的任意位置框定一个任意大小的矩形区域，并对该区域内的视频图像进行动态放大显示.可以对本客户端正在播放的实时视频图像，或者本客户端正在回放的中心录像视频图像进行局部放大显示操作.
5、音频监听及对讲
客户端与前端设备之间可进行双向音频传输.客户端可以监听前端设备的音频，在权限许可的范围内客户端可将音频发送到前端的视频设备，与前端设备实现对讲.
6、报警处理
客户端接收到应用服务器转发的报警信息后，将以显示报警设备的实时视频和显示报警设备所在场景的电子地图的方式来响应报警事件.
7、电子地图显示
按照一定的权限显示在应用服务器上的电子地图，电子地图中包括了监控场景名称和该场景中的摄像设备.点击电子地图上分布的前端设备图标，即可显示该设备的实时视频.
8、动态IP功能
当用户使用ADSL等动态IP接入INTERNET时只要用户申请注册，我们即可给用户提供的相对静态的"IP"地址，我们将赠送给用户一个用户名用户只要在我们的软件中输入我们提供的用户名,即相当于输入此用户名相对应的视频服务器的公网IP地址.〔此功能相当于为用户提供一个免费的静态公网IP,目前只有本公司的视频服务器具有此功能〕
9、断电后自动连接功能
当软件处在播放或者录像状态时,如果此时视频服务器停止供电,那么软件将停止播放图像同时也停止录像，但是如果视频服务器正常供电后，软件将自动连接服务器同时恢复原来的播放及录像，无须人工干预.
10、远程控制
远程控制云台的上、下、左、右转动，镜头光圈、焦距、变倍的调节，也可以远程控制灯光和雨刷等.
11、远程配置
远程登录到服务器上，配置服务器的各项参数,如修改用户名、密码、IP地址、调节码流、对服务器远程升级、远程重启等.
12、状态查看
主机在线、离线情况、主机故障等.通过软件可以查看某一服务器上有多少用户在线,分别在观看哪些通道的图像，当前图像的码流是多少等信息.
13、实时视频叠加水印信息〔OSD)
在实时显示的视频图像上叠加字符.
第九节系统资源配置要求
监看服务器配置要求
监看服务器作为实时监控及回放录像的终端设备，主要功能是解码及显示，因此，需要配置高性能的CPU、大容量的内存及高质量的显示卡.具体配置如下：
操作系统：Windows 20 Pro及后续版本
CPU ：双核P4 2G以上
内存：1G
显示卡：ATI显卡,64M以上显存,AGP 8速接
网卡：10/1兆网卡
硬盘：最小配置，能装操作系统就可以
存储服务器配置要求〔可选项，本功能也可由监看服务器代替）
存储服务器在系统中是关键的数据处理设备负责设备管理、数据转发、数据存储等功能，数据处理能力要求比较高，因此，需要专用服务器设备,配置高性能的CPU及大容量内存.具体配置如下：
操作系统：Windows 20 Pro,20 Server,XP Pro,23Server
CPU ：双核P4 2.8G以上或者专用服务器CPU
显示卡：普通显卡
内存：2G
网卡：双千兆网卡
高速硬盘：SCSI接,120转，硬盘容量按照存储要求来配置
夕卜接存储设备：可选择RAID或者NAS〔要求能够影射成物理盘〕，容量按照存储要求配置
第三章系统优势
数字监控管理中心系统将监控技术由模拟化、数字化时代，推进到网络化时代.与传统的模拟监控相比,网络视频监控具有不可比拟的优越性：
<1>远程监控
数字化、网络化已经成为未来技术和管理的趋势，借助网络视频监控技术，可以充分利用企业内部系统现有的传输资源以及互联网传输平台,轻松实现远程监控.
在网络中的任一台计算机，只要安装了客户端软件，授予相应的权限就可成为监控工作站.
<2>集中管理
大型平台管理系统,支持集中用户管理、设备管理、存储管理以及图像调用，改变了以前模拟系统分散管理的弊端，大大提高管理效率和调度能力.
<3>灵活升级
数字监控管理中心系统基于开放式标准设计，提供了监控点数无限升级的可能性，系统容量不再依赖于传输及节点设备，只要
有网络的地方，就可以做到任意扩容，随时接入.
<4>经济型架构
数字监控管理中心系统基于IP架构,网络摄像机可以在监控点处安装，通过网线或者光纤传输,不需要额外铺设长距离视频线和控制线到监控中心〔CCTV安装项目中一项较大的开支〕，系统可以同时管理数据、视频、音频和其他文件，实现高效、低成本的管理，节省了系统投资和施工成本.
<5>安全性高
数字监控管理系统中心提供统一的用户认证，确保用户访问的合法性；同时，数字监控管理中心系统对网络病毒攻击采取了独特的防范机制，大大提高了系统的安全性<6>可靠性强
数字监控管理系统的硬件遵循电信级产品设计理念,其嵌入式操作系统、模块化结构设计，大大提高了设备稳定性和可靠性.
数字监控管理中心系统提供的集中管理功能,也为监控设备稳定运行、及时响应故障报警〔如：网络中断报警、视频丢失报警〕提供了支持.
<7>开放接 ,可定制开发
视频管理系统中心提供应用接，支持二次开发.可以将视频监控功能融入主管部门的统一的管理平台中.
<8>智能化应用
视频管理中心系统支持移动侦测、事件处理、传感器输入、
时间和日期，以及其他内置功能，可以根据预先设定的时间、事件、告警等信息启用不同的存储策略，并可以对帧速率、码流、清晰度等进行动态调节，真正实现了智能化应用.
第四章系统规划图
1、方案一＜经济实用型〉
系统描述：
1、入处立杆架设一台红外枪机监控进场汽车及车牌.
2、通道一右起第二根立柱上斜向架设一台红外枪机监控左半停车场.
3、通道一尽头墙上架设一台红外枪机监控通道一.
4、通道一尽头墙上架设一台红外枪机监控内部纵向通道.
5、通道二尽头墙上架设一台红外枪机监控通道二.
6、楼梯出对面墙上架设一台红外枪机监控电梯及楼梯出.
7、楼梯出对面墙上斜向架设一台红外枪机监控右半停车场.
8、出通道起点处墙上架设一台红外枪机监控通道三.
9、出墙上架设一台百万像素高清摄像机监控出场汽
车、车牌及收费情况.
2、方案二〔高清智能型）
系统构成：
1、入处立杆架设一台红外枪机监控进场汽车及车牌.
2、通道一右起第二根立柱上斜向架设一台智能匀速球监控左半停车场.
3、通道一尽头墙上架设一台红外枪机监控通道一.
4、通道一尽头墙上架设一台红外枪机监控内部纵向通道.
5、通道二尽头墙上架设一台红外枪机监控通道二.
6、楼梯出对面墙上架设一台红外枪机监控电梯及楼梯出.
7、楼梯出对面墙上斜向架设一台智能匀速球监控右半停车场.
8、出通道起点处墙上架设一台红外枪机监控通道三.
9、出墙上架设一台智能匀速球监控出场汽车、车牌及收费情况.
第五章系统报价
方案—:
1、视频设备:
IPC31型网络红外防水枪机配12mm镜头
¥3,460
8套
IPC41白力像素高清
摄像机
¥5,210
1套
共计 ¥32,890
2、系统软件：
后台管理、存储以及客户端软件
¥3,6
1套〔每路信号¥4〕
共计¥ 3,6
3、工程材料：
网络交换机
¥75
6台
超五类网线
约¥1.2元/米
两箱〔8米〕
防水箱
约¥ 50元/个
6个
1.6米不锈钢杆
约 ¥150
1根
共计¥1,860
4、施工费：共计¥4,0
系统总价：¥42,350
方案二：
1、视频设备：
IPC31型网络红外防水枪机配12mm镜头
¥3,460
6套
IPC33智能匀速球
¥7,680
3套

共计 ¥43,8
2、系统软件：
后台管理、存储以及客户端软件
¥3,6
1套〔每路信号¥4〕
共计¥ 3,6
3、工程材料：
网络交换机
¥75
6台
超五类网线
约¥1.2元/米
两箱〔8米〕
防水箱
约¥ 50元/个
6个
1.6米不锈钢杆
约 ¥150
1根
共计¥1,860
4、施工费：共计¥4,0
系统总价：¥53,260
