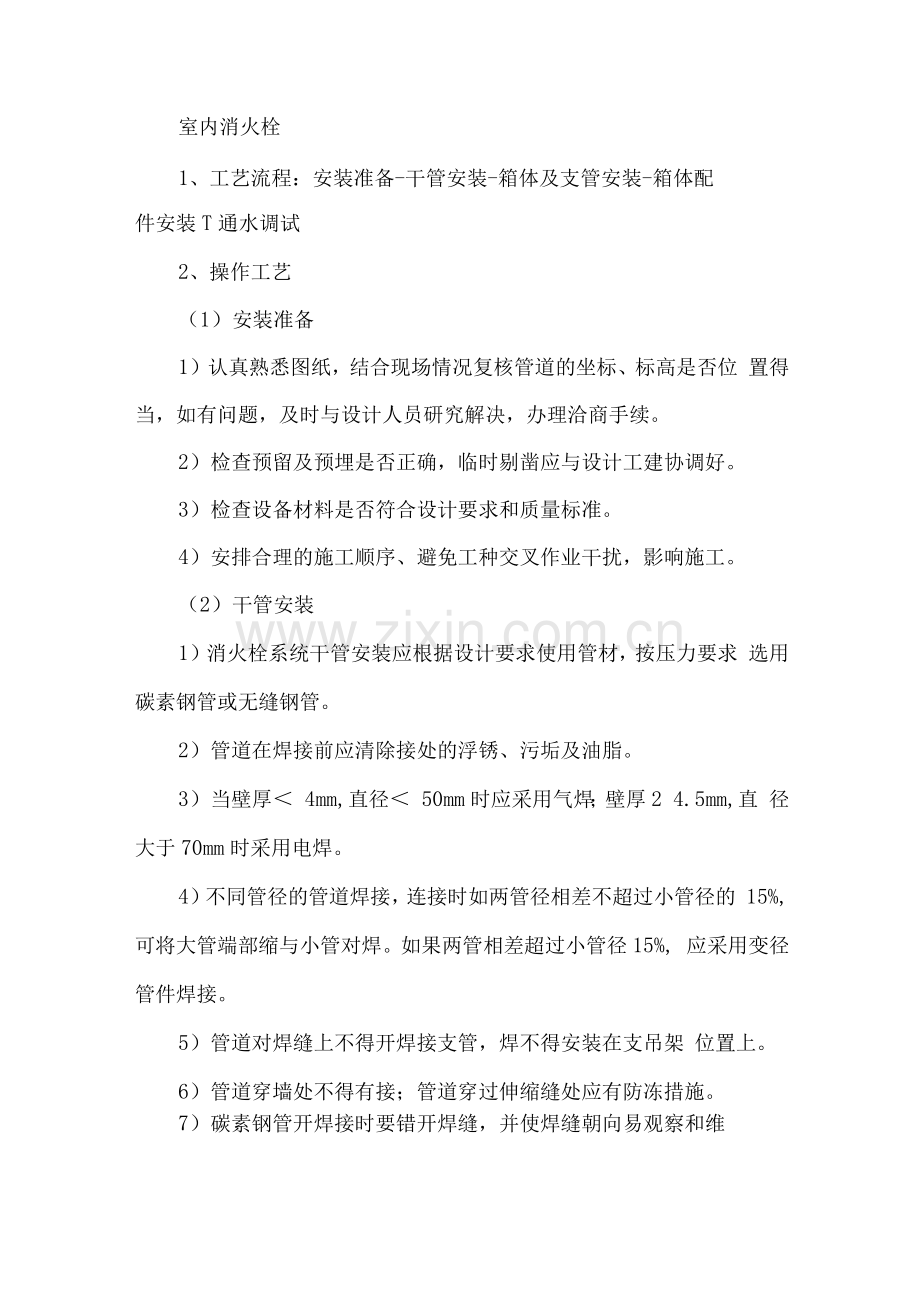

室内消火栓
1、工艺流程：安装准备-干管安装-箱体及支管安装-箱体配
件安装T通水调试
2、操作工艺
（1）安装准备
1）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位 置得当，如有问题，及时与设计人员研究解决，办理洽商手续。
2）检查预留及预埋是否正确，临时剔凿应与设计工建协调好。
3）检查设备材料是否符合设计要求和质量标准。
4）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。
（2）干管安装
1）消火栓系统干管安装应根据设计要求使用管材，按压力要求 选用碳素钢管或无缝钢管。
2）管道在焊接前应清除接处的浮锈、污垢及油脂。
3）当壁厚＜ 4mm,直径＜ 50mm时应采用气焊；壁厚2 4.5mm,直 径大于70mm时采用电焊。
4）不同管径的管道焊接，连接时如两管径相差不超过小管径的 15%,可将大管端部缩与小管对焊。如果两管相差超过小管径15%, 应采用变径管件焊接。
5）管道对焊缝上不得开焊接支管，焊不得安装在支吊架 位置上。
6）管道穿墙处不得有接；管道穿过伸缩缝处应有防冻措施。

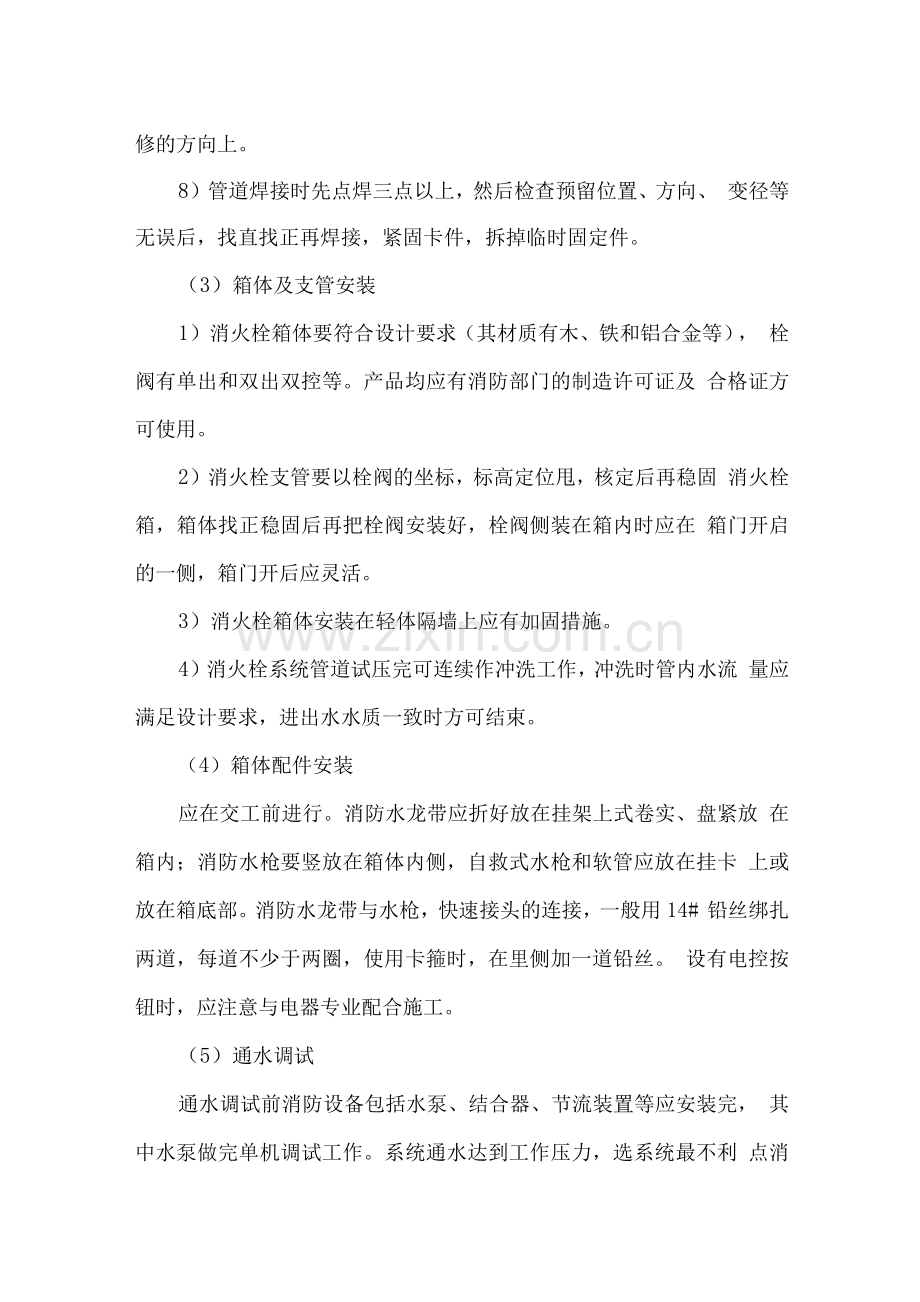

7）碳素钢管开焊接时要错开焊缝，并使焊缝朝向易观察和维
修的方向上。
8）管道焊接时先点焊三点以上，然后检查预留位置、方向、 变径等无误后，找直找正再焊接，紧固卡件，拆掉临时固定件。
（3）箱体及支管安装
1）消火栓箱体要符合设计要求（其材质有木、铁和铝合金等）， 栓阀有单出和双出双控等。产品均应有消防部门的制造许可证及 合格证方可使用。
2）消火栓支管要以栓阀的坐标，标高定位甩，核定后再稳固 消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在 箱门开启的一侧，箱门开后应灵活。
3）消火栓箱体安装在轻体隔墙上应有加固措施。
4）消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流 量应满足设计要求，进出水水质一致时方可结束。
（4）箱体配件安装
应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放 在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡 上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14# 铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。 设有电控按钮时，应注意与电器专业配合施工。
（5）通水调试
通水调试前消防设备包括水泵、结合器、节流装置等应安装完， 其中水泵做完单机调试工作。系统通水达到工作压力，选系统最不利 点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力 均应满足设计要求。
（6）管道试验
1、强度试验：消火栓系统试验水压低区为1.4MPa，保持10min 内，无明显渗漏、无变形，且压降不大于0.02 MPa为合格，并做好 记录；低区自动喷洒管道的试验压力为1.4MPa，高区自动喷洒管道 的试验压力为1.4MPa，达到试验压力后稳压30min，目测管道无泄漏 和变形，且压降不大于0.05 MPa为合格。
2、严密性试验：在管道强度试验和管网冲洗合格后进行，试验 压力为设计工作压力，稳压24h无泄漏为合格。
