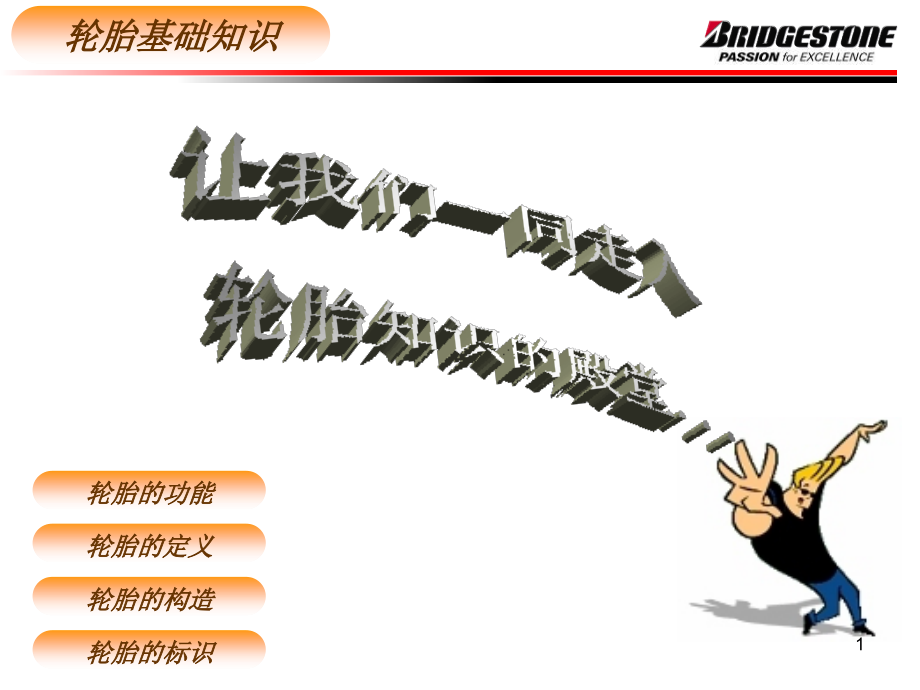

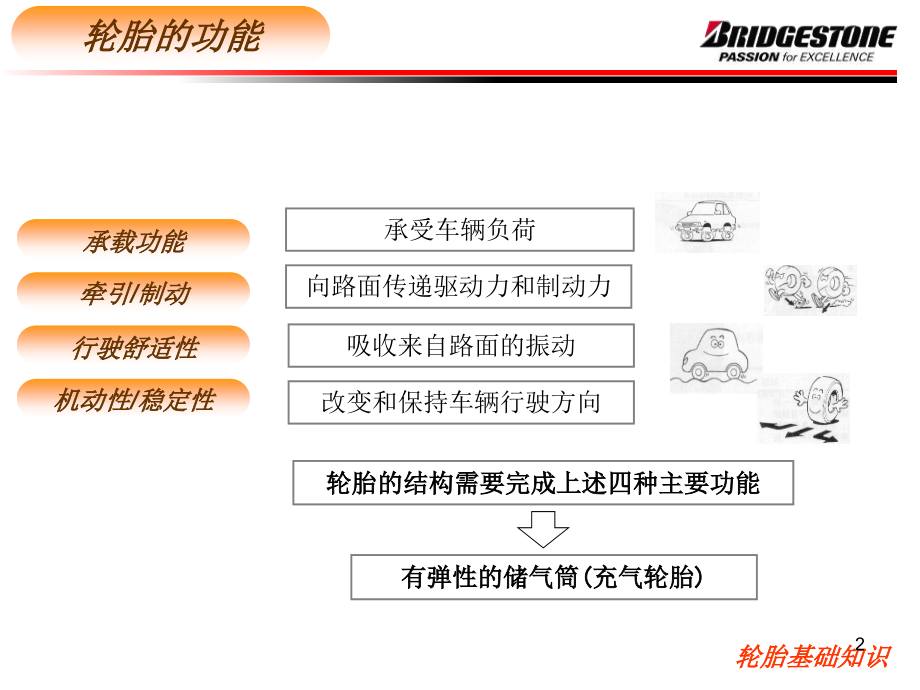

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,让我们一同走入,轮胎知识的殿堂.,轮胎的定义,轮胎的构造,轮胎的标识,轮胎的功能,轮胎基础知识,1,牵引/制动,行驶舒适性,机动性/稳定性,承载功能,轮胎基础知识,承受车辆负荷,向路面传递驱动力和制动力,吸收来自路面的振动,改变和保持车辆行驶方向,轮胎的结构需要完成上述四种主要功能,有弹性的储气筒(充气轮胎),轮胎的功能,2,轮胎的部件,胎 面,胎 肩,带 束 层,胎 侧,胎 圈,帘 布 层,三 角 胶 条,钢 丝 圈,气 密 层,轮胎基础知识,3,三角胶条,气密层,帘布层,钢丝圈,胎侧胶,带束层,胎面胶,轮胎的部件,轮胎基础知识,结合实物剖面认识一下轮胎。,4,航空轮胎,轿车胎,轻载及载重胎,工程机械轮胎,农用轮胎,工业用轮胎,力车胎及摩托车胎,轮胎的分类,按用途分类,轮胎基础知识,5,带束斜交胎（BELTED BIAS）,胎体帘线与钢丝带束层帘线之间所形成的角度，就象地球的子午线一样，所以顾名思义称为子午线轮胎。（RADIAL）,胎体帘线层与层之间，呈交叉排列，所以称为斜交轮胎。（BIAS）,轮胎的分类,按结构分类,轮胎基础知识,6,全天候轮胎,雪地轮胎（SNOW TIRE）,冬季轮胎（WINTER TIRE),夏季轮胎,（SUMMER TIRE）,（ALL SEASON,TIRE/M+S）,轮胎的分类,按气候条件分类,轮胎基础知识,7,按花纹类型分类,轮胎的分类,类型,花纹形状,花纹特性,适用条件,示例,条形花纹,花纹延圆周连接在一起,1.低滚动阻力。,2.优良的乘坐舒适性。,3.防侧滑，转向稳定性优异。,4.噪音低。,铺装路面,高速,横向花纹,横向切割的花纹,1.出色的驱动力和制动力。,2.强大的牵引力。,普通路面,非铺装路面,混合花纹,横纹和纵纹相结合的花纹,1.纵纹提供转向稳定性并有,助于防止侧滑。,2.横纹改善了驱动力、制动,力及牵引力。,普通路面,非铺装路面,越野花纹,由独立的块组成的花纹,1.出色的驱动力和制动力。,2.在雪地和泥泞路面上具有良,好的转向稳定性。,普通路面,非铺装路面,8,轮胎的标识,轮胎的规格,轮胎胎侧标识包含了很多重要信息,同时也是轮胎使用说明书。了解标识的含义，对销售及正确指导用户使用轮胎至关重要。接下来让我们共同认识一些重要标识：,205 /65 R 15 94 V,轮胎基础知识,9,扁平比=x100%,断面高度(H),断面宽度(W),轮胎的标识,轮胎的规格,205 /65 R 15 94 V,公称断面宽(mm),子午线轮胎,轮辋尺寸(英寸)1英寸=25.4mm,负荷指数,速度级别,H断面高,W断面宽,80S,70S,65S,60S,55S,35S,不同扁平比轮胎,轮胎基础知识,10,轮胎的标准,不同标准下规格表示方式,JATMA,（日本标准）,GB（国标）,ETRTO（欧洲标准）,TRA （美国标准）,轮胎的标识,轮胎基础知识,11,轮胎的标识,其他规格表示方式,31x10.5R15LT,31-轮胎外直径,10.5-公称断面宽,英制表示方法,轮胎的规格,6.50R16LT,6.5-公称断面宽,知道他们的扁平比是多少吗？,轮胎基础知识,12,规格中的特殊符号,轮胎的标识,P,乘用车轮胎标志,C、LT,T,轻载轮胎标志,临时备用轮胎,P,215/70R15,205/70R15,C,、205/70R15,LT,T,135/90R16,R,子午线轮胎,D、-,斜交轮胎,195/65,R,15,T135/90,D,16、6.00,-,12,轮胎基础知识,13,轮胎的标识,速度级别,SPEED SYMBOL,M,N,P,Q,R,S,T,U,H,V,W,Y,速度,（Km/Hr),130,140,150,160,170,180,190,200,210,240,270,300,请记住！,常见的速度级别,轮胎基础知识,14,轮胎的标识,TURANZA,POTENZA,DUELER,BS三大系列,还有,轮胎的花纹、系列,H/P Sport（Highway Performance）,H/L（Highway Luxury）,H/T（Highway Terrain）,A/T（All Terrain）,M/T（Mud Terrain）,顶级SUV使用，运动性能卓越,更适合高等级公路(RE),更适合高等级公路(OE),适用于所有路面，倾向恶路,纯粹的越野花纹,15,轮胎的材料分布,轮胎基础知识,PLIES:TREAD 2 STEEL+2 POLYESTER,+1 NYLON,SIDEWALL 2 POLYESTER,层数：胎面 2 层钢丝+2 层聚酯,+1 层尼龙,胎侧 2 层聚酯,轮胎的标识,16,轮胎的材料分布,轮胎基础知识,有很多人经常把层级和上面的层数混淆，我们曾经接到这样一个投诉,轮胎的标识,17,轮胎的标识,轮胎基础知识,美国用于轮胎胎体强度的表示方法,L.R A B C D E F G ,P.R 2 4 6 8 10 12 14,负荷等级,轮胎的强度表示方法,定性的概念,轮胎的层级,现用胎体骨架材料的强度相当于过去的棉帘线多少倍,它是轮胎强度的一个概念,P.R 2 4 6 8 10 12 14,18,轮胎的标识,轮胎基础知识,0-279共分为280个等级，每一个等级在不同压力下对应不同的负荷值,轮胎在最大气压下所对应的最大负荷值,负荷指数,实际负荷值,轮胎的强度表示方法,205/65R15 94V为例:,MAX.LOAD670kg(1477LBS),350KPa(51PSI)MAX PRESS,在350KPa（51PSI）的最大充气压力下 轮胎最大能承载670Kg(1477LBS),定量的概念,19,轮胎的标识,DOT标识,轮胎基础知识,美国道路交通安全管理局,(DEPARTMENT OF TRANSEPORTAION),认证,规格,代码,工厂,代码,06年第43周,DOT,31,9N,CFA,4306,内部编码,20,轮胎的标识,轮胎基础知识,标准轮辋,205/65R15 94V为例:,STANDARD RIM：6J,标准轮辋：6J,+0.5英寸,允许使用轮辋,轮辋过,宽,轮辋过,窄,脱圈!,啃胎圈,21,轮胎基础知识,有无内胎轮胎的主要区别：,无内胎轮胎,TUBELESS,轮胎的标识,有内胎轮胎的标识方式,TUBE/TUBETYPE/无标识,无内胎轮胎 子午线,无内胎轮胎在性能上的优势：,.避免内胎故障（例如内胎漏气）,.轮胎被刺穿后避免空气快速泄漏,.轮胎内压缩空气直接与轮辋接触，散热效率高,缺点：,.靠胎圈与轮辋的过盈配合达到密封的效果，如果,胎圈受损会导致漏气等故障,.轮辋受损、变形、锈蚀以及气门嘴损坏会造成漏,气,22,轮胎的标识,轮胎基础知识,安全警告,SAFETY WARNING：,SERIOUS INJURY MAY RESULT FROM：,TIRE FAILURE DUE TO UNDERINFLATION/OVERLOADING-FOLLOW OWNERS MANUAL OR TIRE PLACARD IN VEHICLE。EXPLOSION OF TIRE/RIM ASSEMBLY DUE TO IMPROPER MOUNTING-NEVER EXCEED 40PSI（275kpa）TO SEAT BEADS-INFLATE TO RECOMMENDED PRESSURE-ONLY SPECIALY TRAINED PERSONS SHOULD MOUNT TIRES,安全警告：,下述情况会导致早期损坏：,由于内压过低/超负荷会导致轮胎早期损坏，请参照用户手册或轮胎使用说明书使用轮胎。,由于安装不当会导致轮胎/轮辋组合时轮胎爆破轮胎初装压力国际上推荐一般不得超过40PSI（275 kpa）。请按照推荐安装压力充气。,只有受过特别培训的人员才可以安装轮胎。,23,轮胎的标识,3T指标,轮胎基础知识,所谓“三T”指标是指按照美国轮胎安全标准UTQG,(Uniform Tire Quality Gradings),的规定及要求，在特定实验条件下对轮胎的耐磨性、花纹的抓地力及轮胎的散热性所做的评价结果。,磨耗指数(TREAD WEAR)：,与标准轮胎CMT,(COURSE MORNITORING TIRE),对比的耐磨指标,数值表示（100相当于30000英里，以20为单位递增）,湿路制动指数(TRACTION)：,在DOT,(DEPARTMENT OF TRANSEPORTAION),指定路面(沥青路面，,水泥路面)和CMT比较摩擦系数来表示制动性能,字母表示，分为AA、A、B、C四个等级，AA-最好,温度指数(TEMPERATURE)：,在联邦机动车辆安全标准FMVSS,(FEDERAL MOTOR VEHICLE SAFETY,STANDARDS),No.109试验条件下，测定轮胎走行到破裂为止的时间来区分表示,字母表示，分为A、B、C三个等级，A-最好,（A-6.5小时以上；B-56.5小时；C-3.55小时）,依据美国联邦公路交通安全管理局NHTSA,(NATIONAL HIGHWAY TRAFFIC SAFETY ASSOCIATION),的规定，销往美国的轮胎必须按照UTQG的规定及要求进行评价，并将评价结果标在轮胎的胎侧部位。,轮辋直径12inch以下规格和雪地胎不适用此项评价,24,轮胎的标识,3T指标,轮胎基础知识,磨耗指数是在极为严格的特定条件下的评价结果，与轮胎的实际寿命有较大差异。,讨论一下影响寿命的因素！,25,26,
