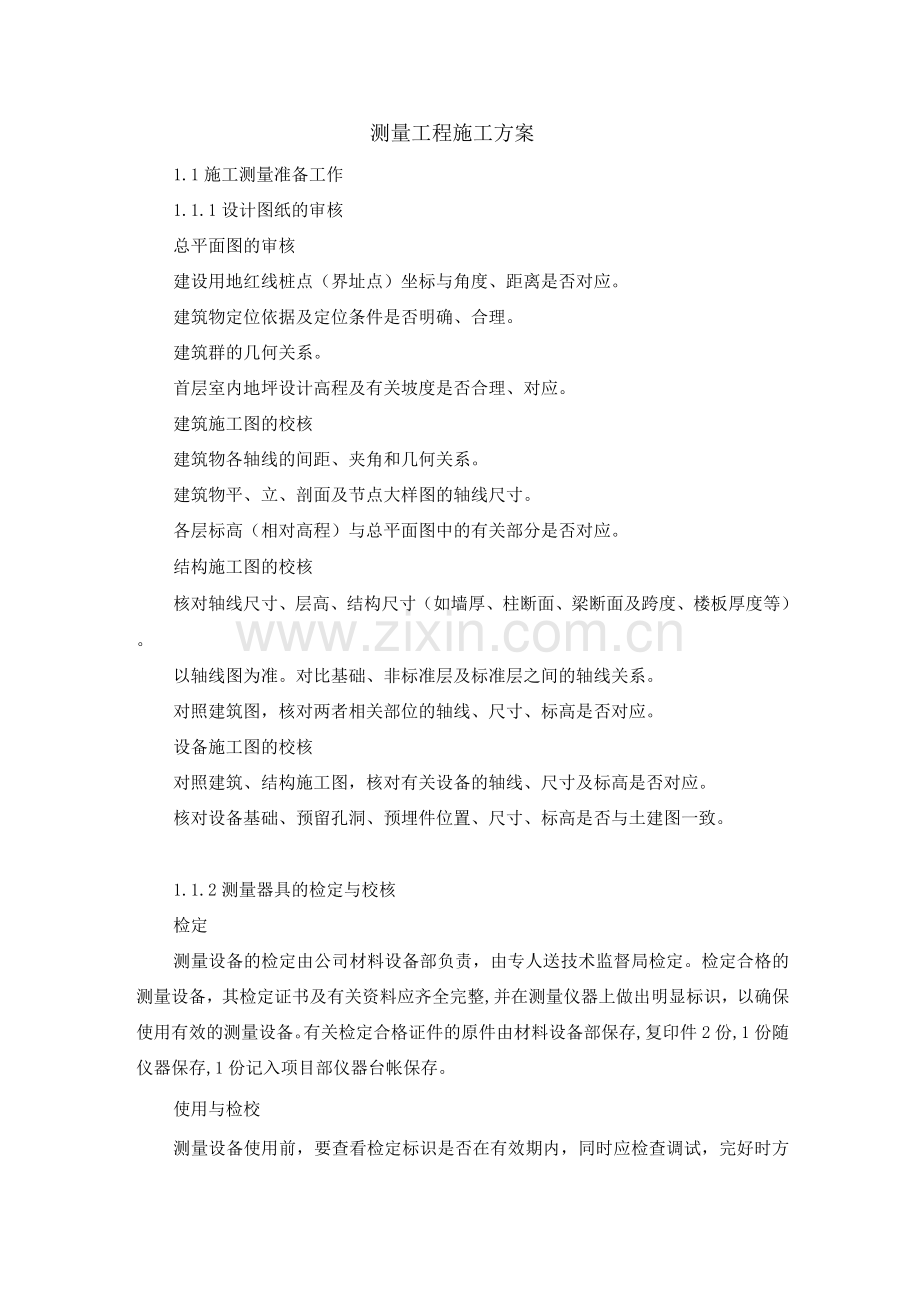

测量工程施工方案
1.1施工测量准备工作
1.1.1设计图纸的审核
总平面图的审核
建设用地红线桩点（界址点）坐标与角度、距离是否对应。
建筑物定位依据及定位条件是否明确、合理。
建筑群的几何关系。
首层室内地坪设计高程及有关坡度是否合理、对应。
建筑施工图的校核
建筑物各轴线的间距、夹角和几何关系。
建筑物平、立、剖面及节点大样图的轴线尺寸。
各层标高（相对高程）与总平面图中的有关部分是否对应。
结构施工图的校核
核对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度、楼板厚度等）。
以轴线图为准。对比基础、非标准层及标准层之间的轴线关系。
对照建筑图，核对两者相关部位的轴线、尺寸、标高是否对应。
设备施工图的校核
对照建筑、结构施工图，核对有关设备的轴线、尺寸及标高是否对应。
核对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致。
1.1.2测量器具的检定与校核
检定
测量设备的检定由公司材料设备部负责，由专人送技术监督局检定。检定合格的测量设备，其检定证书及有关资料应齐全完整,并在测量仪器上做出明显标识，以确保使用有效的测量设备。有关检定合格证件的原件由材料设备部保存,复印件2份,1份随仪器保存,1份记入项目部仪器台帐保存。
使用与检校
测量设备使用前，要查看检定标识是否在有效期内，同时应检查调试，完好时方可使用。即使是在检定有效期内，经纬仪、水准仪的主要轴线关系尚应每3个月做自行定期检校一次。

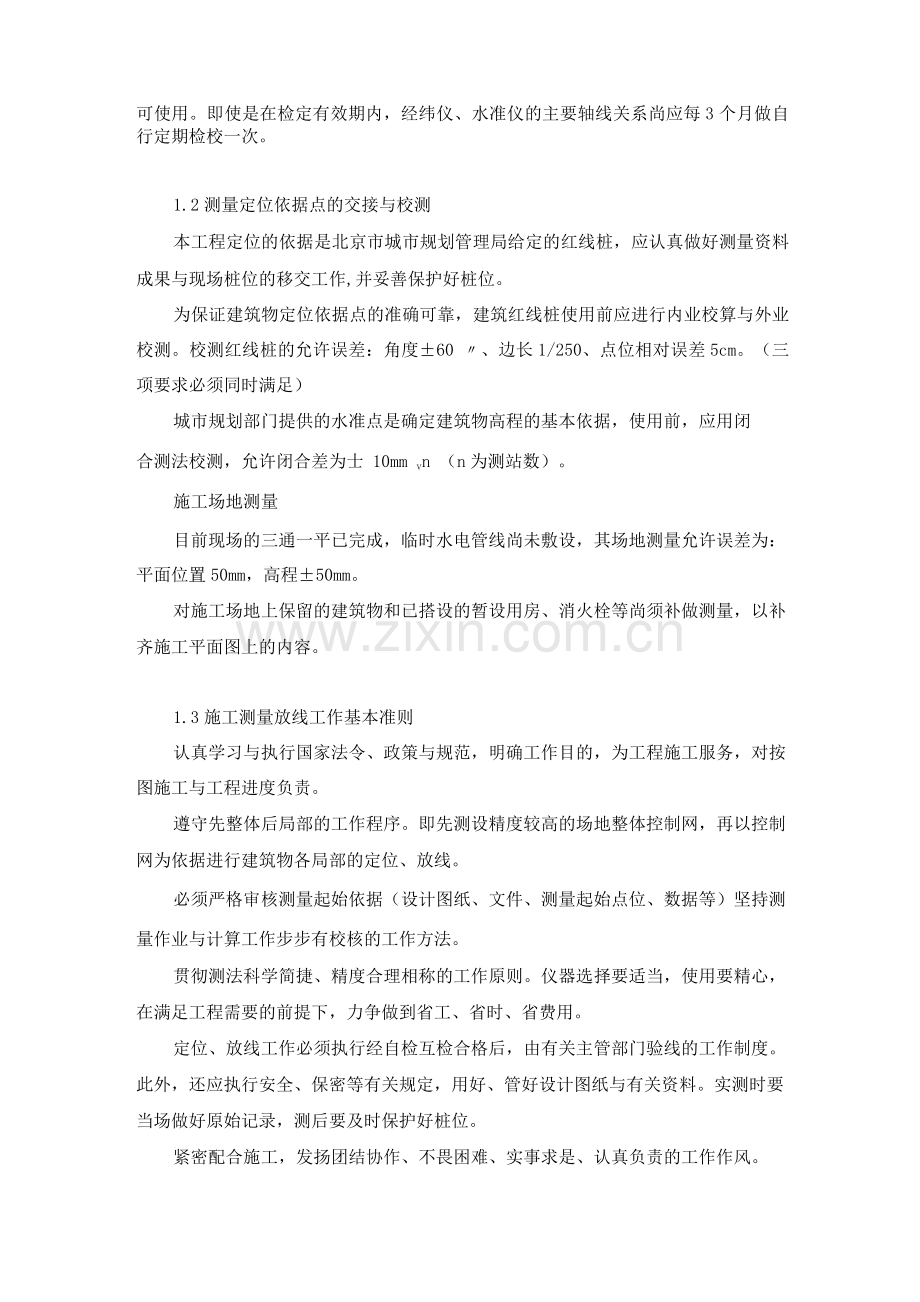

1.2测量定位依据点的交接与校测
本工程定位的依据是北京市城市规划管理局给定的红线桩，应认真做好测量资料成果与现场桩位的移交工作,并妥善保护好桩位。
为保证建筑物定位依据点的准确可靠，建筑红线桩使用前应进行内业校算与外业校测。校测红线桩的允许误差：角度±60 〃、边长1/250、点位相对误差5cm。（三项要求必须同时满足）
城市规划部门提供的水准点是确定建筑物高程的基本依据，使用前，应用闭
合测法校测，允许闭合差为士 10mm vn （n为测站数）。
施工场地测量
目前现场的三通一平已完成，临时水电管线尚未敷设，其场地测量允许误差为：平面位置50mm，高程±50mm。
对施工场地上保留的建筑物和已搭设的暂设用房、消火栓等尚须补做测量，以补齐施工平面图上的内容。
1.3施工测量放线工作基本准则
认真学习与执行国家法令、政策与规范，明确工作目的，为工程施工服务，对按图施工与工程进度负责。
遵守先整体后局部的工作程序。即先测设精度较高的场地整体控制网，再以控制网为依据进行建筑物各局部的定位、放线。
必须严格审核测量起始依据（设计图纸、文件、测量起始点位、数据等）坚持测量作业与计算工作步步有校核的工作方法。
贯彻测法科学简捷、精度合理相称的工作原则。仪器选择要适当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。
定位、放线工作必须执行经自检互检合格后，由有关主管部门验线的工作制度。此外，还应执行安全、保密等有关规定，用好、管好设计图纸与有关资料。实测时要当场做好原始记录，测后要及时保护好桩位。
紧密配合施工，发扬团结协作、不畏困难、实事求是、认真负责的工作作风。
虚心学习、及时总结经验，要有努力开创新局面的工作精神，以适应建筑施工不断发展的需要。
1.4建筑物定位与基础施工测量
工程的建筑物定位依据为北京市规划局给定的建筑红线桩位。基础阶段施工期间使用外控法施测。
据建筑物红线桩位建筑物控制网中的主要轴线，做好控制桩。控制桩是建筑物定位与竖向控制的基本依据。因此，必须在总平面图上明确标出并采取妥善保护措施。本工程的基本形状为两个矩形，故选用直角坐标法测设建筑物平面控制网，并在控制网上测定建筑物轴线控制桩。
建筑物主轴线控制桩除做好保险桩外，还需要将控制主轴线延长引到场地四周的墙上。现场士 0.0标准水准点也要明确标识在墙面上。
工程基坑采用大开挖施工，应根据建筑物平面控制网、设计边坡及场地地面高程，分别测设出基槽下（坡脚）及基槽上（坡顶）位置桩，并沿上撒出开挖边界线。基槽上桩位允许误差为+ 50，- 20mm，基槽下桩位允许误差为士10mm。
控制开挖标高，在挖土接近槽底时，应及时测设坡脚与3mx 3m方格点标高，允许误差为士 10mm。
垫层上进行基础定位放线前，应以建筑物平面控制网为准，校测建筑物外廓轴线控制桩无误后，方可用经纬仪以方向线法直接投测各轴线，投测允许误差为士 3mm。
垫层（防水层的保护层）上，建筑物外廓轴线闭合，经校测合格后，用墨线详细放出细部轴线与有关边界线。基础放线尺寸的允许误差为：±3mm，1。柱位用红漆作出轮廓标记。
检查模板位置与控制墙体垂直度，要在墙板两侧设控制线。墙体模板上轴线位移不得超过3mm，内墙用线坠检查，外墙用经纬仪检查。
1.5主体结构施工测量
主体结构施工主要采取内控法施测，施工到士 0.0后精密校测一次。结构施工到9层(+24.3m )时再次精密校测一次。
1、首层放线时，严格校核主轴线的交点。首层放线验收后，应将控制轴线引测至结构外立面上。
2、轴线的竖向投测，以建筑物的轴线控制桩为基准，事先进行校测。确保其位置正确。投测的允许误差每层3mm，总高10mm。
3、控制轴线投测到施工层后，应组成闭合图形，且间距不得大于所用钢尺长度.
4、施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线,然后据此测设墙、柱、梁、门窗洞等边线，各部位放线的允许误差应符合下表规定：
项目
允许误差(mm)
外廓主轴线长度L L<30m
±5
30<L<60m
± 10
L>60m
± 15
细部轴线
±2
承重墙梁柱边线
± 3
非承重墙边线
± 3
门窗洞线
± 3

5、标高的竖向传递，应用钢尺从首层起始标高线竖直量取。每栋楼应由三处分别向上传递，标高的允许误差为：每层± 3mm，总高±10mm。
6、施工层抄平之前，应先校测首层传上来的三个标高点，当偏差小于3mm时,以其平均点引测水平线,抄平时，尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平,水平线标高的允许误差为士 3mm。
7、柱钢筋绑扎完成以后，应在竖向主筋上测设标高点，并用油漆标注，作为支模与浇灌混凝土的依据，测法及允许误差同5.6条.
8、各施工层拆模后，顶板支模以前，必须测设交圈的+ 50cm水平控制线，作为顶板支模及装修施工的标高依据。相邻标高点间距不宜大于4m,弹水平线的误差为士 1mm，总误差±3mm。
9、结构施工中测设的平面与标高线，均应以墨线标定，线迹应清晰准确，墨线宽小于1mm。
1.6装修工程施工测量
1、在装修工程施工测量前，除应熟悉图纸、验算有关测量数据外，还应该核对图上的平面和高程坐标系统与现场是否相符，对所用的测量控制点及其成果进行检查与校测。当对设计图纸与现场情况有疑问时，应及时与有关部门联系解决。
结构施工中应按装饰施工测量的精度要求，及时将装饰工程所需的控制点、线弹划并固定在已建好的地面、墙面、梁、顶板、门窗洞等处。
装修工程施工测量所测设的水平线、铅垂线与竖直投测应符合下列要求：
——水平线（室内、室外）每3m两端高差应小于1mm;同一条水平线的标高允许误差为士 3mm。在不便于使用水准仪的地方，可安装连通管水准器找平。
——室外铅垂线使用经纬仪投测，两次投测偏差应小于2mm。
——室内铅垂线可用线坠投测，其精度应高于1/30。
4、本工程装修工程的施工测量项目主要有：阳台、飘窗、填充墙砌筑、隔墙板安装、烟风道安装、楼地面（含楼梯、台阶、坡道）、天棚。要保证施测项目的水平度和垂直度。电梯的施工测量由土建配合专业安装队伍进行。
1.7验线工作
1、本工程验线的重点部位是:定位依据及定位条件，场区平面控制网，主轴线及其控制桩（引桩），场区高程控制网及± 0.0高程线。这些部位的验线工作应由监理单位的测量专业工程师进行。并应按规定：在施工至± 0.0时报规划局验线。
2、基础及主体结构放线由测量员进行，验线由技术负责人、主管工长和质量检查员进行，每次放线的结果应通过监理单位的土建专业监理工程师的确认。
细部测量应用不低于原测量放线的精度进行验测，验线成果与原放线成果之间的误差处理如下：
——二者之差小于0.7倍限差时，对放线工作评为优良；
——二者之差等于0.7倍限差时，对放线工作评为合格；
二者之差超过0.7倍限差时，原则上不予验收，尤其是关键部位（若
为次要部位可局部返工）。
1.8施工测量工作的组织与管理
1、本工程参加测量工作的人员主要有:项目技术负责人、测量员、质量检查员、主管工长，
2、技术负责人对施工测量工作负领导责任。负责编制《施工测量方案》，并负责对测量员、质量检查员、主管工长的检查和指导。
3、测量员负责坚持施工测量放线的基本准则，实施施工测量工作并填写测量的技术资料。负责对测量仪器设备的保管、标识、保养工作。测量员对施工测量工作的质量负直接责任。
4、主管工长和质量检查员负责参加施工测量的检查和验收工作，并及时提出在施工测量方面存在的问题和改进意见。质量检查员和主管工长对施工测量工作负间接责任。因施工测量错误发生质量事故，质量检查员和主管工长应负检查不周的责任。
