水源井施工组织设计.docx

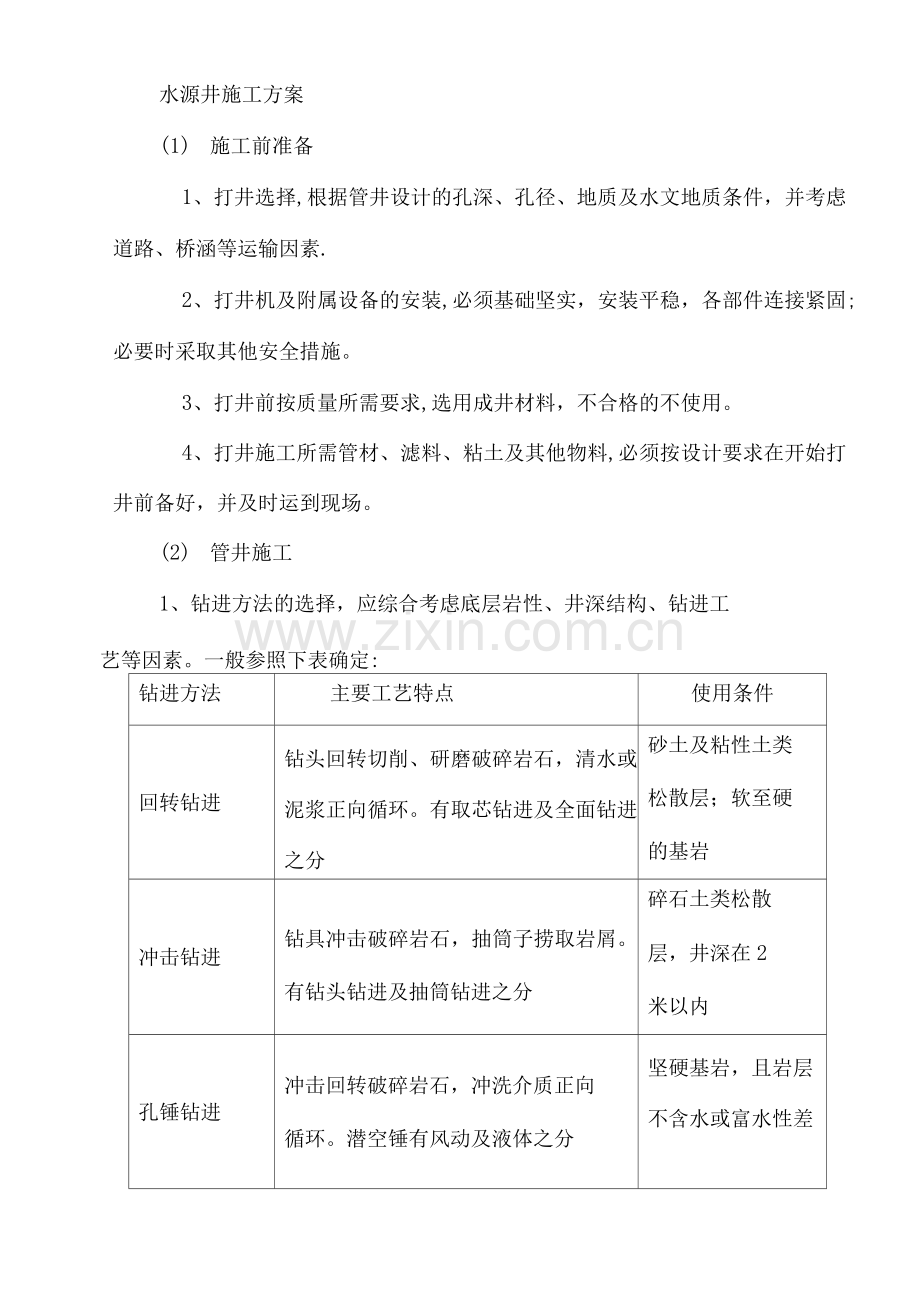

水源井施工方案
(1) 施工前准备
1、打井选择,根据管井设计的孔深、孔径、地质及水文地质条件，并考虑道路、桥涵等运输因素.
2、打井机及附属设备的安装,必须基础坚实，安装平稳，各部件连接紧固;必要时采取其他安全措施。
3、打井前按质量所需要求,选用成井材料，不合格的不使用。
4、打井施工所需管材、滤料、粘土及其他物料,必须按设计要求在开始打井前备好，并及时运到现场。
(2) 管井施工
1、钻进方法的选择，应综合考虑底层岩性、井深结构、钻进工
艺等因素。一般参照下表确定:
钻进方法
主要工艺特点
使用条件
回转钻进
钻头回转切削、研磨破碎岩石，清水或泥浆正向循环。有取芯钻进及全面钻进之分
砂土及粘性土类
松散层；软至硬
的基岩
冲击钻进
钻具冲击破碎岩石，抽筒子捞取岩屑。有钻头钻进及抽筒钻进之分
碎石土类松散
层，井深在2
米以内
孔锤钻进
冲击回转破碎岩石，冲洗介质正向
循环。潜空锤有风动及液体之分
坚硬基岩，且岩层不含水或富水性差

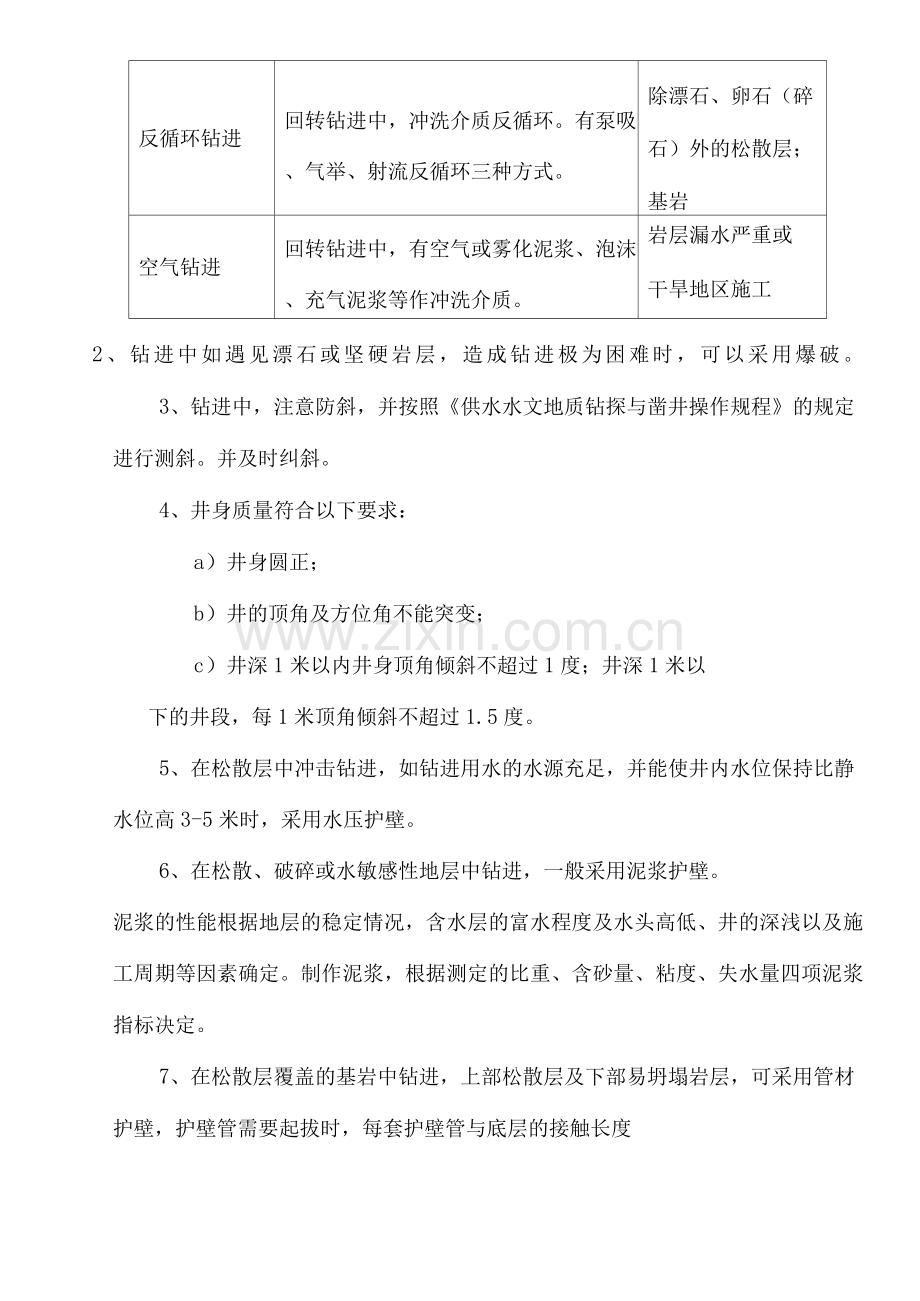

反循环钻进
回转钻进中，冲洗介质反循环。有泵吸、气举、射流反循环三种方式。
除漂石、卵石（碎石）外的松散层；基岩
空气钻进
回转钻进中，有空气或雾化泥浆、泡沫、充气泥浆等作冲洗介质。
岩层漏水严重或
干旱地区施工
2、钻进中如遇见漂石或坚硬岩层，造成钻进极为困难时，可以采用爆破。
3、钻进中，注意防斜，并按照《供水水文地质钻探与凿井操作规程》的规定进行测斜。并及时纠斜。
4、井身质量符合以下要求：
a）井身圆正；
b）井的顶角及方位角不能突变；
c）井深1米以内井身顶角倾斜不超过1度；井深1米以
下的井段，每1米顶角倾斜不超过1.5度。
5、在松散层中冲击钻进，如钻进用水的水源充足，并能使井内水位保持比静水位高3-5米时，采用水压护壁。
6、在松散、破碎或水敏感性地层中钻进，一般采用泥浆护壁。
泥浆的性能根据地层的稳定情况，含水层的富水程度及水头高低、井的深浅以及施工周期等因素确定。制作泥浆，根据测定的比重、含砂量、粘度、失水量四项泥浆指标决定。
7、在松散层覆盖的基岩中钻进，上部松散层及下部易坍塌岩层，可采用管材护壁，护壁管需要起拔时，每套护壁管与底层的接触长度

小于40m。
8、冲洗介质根据底层特点和施工条件等因素合理选用，一般按
下列规定考虑：
a）粘土、稳定地层采用清水；
b）松散、破碎或水敏感性的地层采用泥浆；
c）渗漏地层，缺水地区，采用空气；
d）富水底层，严重漏失地层，采用泡沫。
9、管井施工钻进方法的不同，分为冲洗介质护壁施工和套管护
壁施工两种钻进方式。
管井施工护壁方法比较见下表
冲洗介质
适用条件
钻进方法
清水
粘土结构稳定的松散
层和基岩
冲击钻进，回转钻
进
泥浆
松散层、岩性破碎或
水敏感性地层
冲击钻进，回转钻
进
空气或或汽化
冲洗介质
缺水地区、严重渗漏
地层，永久冻土层
回转钻进，潜孔锤
钻进
10、钻进工程中所采取的岩样能准确反映原有地层的特征，遵守

下列规则：
a）采取鉴别地层的岩土样，在非含水层中，每3-5米取一个;
含水层中每2-3米取一个；变层时，加取一个。
b）采取颗粒分析样，在厚度大于4米的含水层中，每4-6米
取一个，当含水层的厚度小于4米时，取一个。取样重量不少于下列数值：砂：1千克、圆砾：5千克、卵石：5千克。
c）岩芯的采取率，不小于下列数值：完整岩层，70%、构造
破碎带、风化带、岩溶带，30%
11、土的分类和命名按规范（附录一）的规定执行。
12、土样和岩样的描述，按以下表内容进行。
土样和岩样的描述内容
类别

碎石土类
名称、岩性成分、混圆度、分选性、粒度、胶结情况和充填物（砂、
粘性土的含量）
砂石类
名称、颜色、矿物成分、分选性、胶结情况和充填物（砂、粘性
土的含量）
粘性土类
名称、颜色、温度、有机物含量、可塑性和包裹物
岩石类
名称、颜色、矿物成分、结构、胶结物、化石、岩脉、包裹物、风化程度、裂隙性质、裂隙和岩溶发育程度及其充填情况
13、在钻探过程中，对水位、水温、冲洗消耗量、漏水位置、自流水的水头和自流量、井壁坍塌、涌砂和气体逸出的情况，岩层变层深度，含水构造和溶洞的起止深度等进行观测和记录。
14、对采取的土样、岩样，及时描述和编录。妥当保管并至少保存至管井验收时为止。
（3）井管安装前，必须按照钻孔的实际地层资料校正管井设计，然后进行井管组合、排列、测量长度、并编号记录。

1、井管安装前，作好下列准备工作：
a）检验井深的圆度和深度，井深直径不小于设计井深的
20mm，井深偏差不超过设计井深的千分之二。
b）泥浆护壁的井身，除自流外，先清理井底沉淀物，并适当稀释泥浆；
c）按有关规定，检查井管的质量，不符合要求的井管，不下入井内。
2、下管方法，根据下管深度、管材强度及钻探设备等因素选择:
a）井管自重不超过井管允许抗拉力或钻探设备安全负荷时，
宜用直接提吊下管法；
b）井管自重超过井管允许抗拉力或钻机安全负荷时，宜用托
盘下管法或浮板下管法；
c）井深结构复杂或下管深度过大时，宜用多级下管法；
3、井身全部下管时，井管应封底；井管仅下入井身一部份时，
井管必须坐落在稳定的变径井台上；
4、井管的连接，必须做到对正接直，封闭严密,接头处的强度，必须满足下管安全和成井质量的要求。
5、过滤器安装位置的上下偏差不超过1.5mm/m。
（4）填砾和管外封闭。
1、采用填砾过滤器的管井，安装井管时，设找中器。找中器的
外径应比井径小20-50mm ；找中器的数量应根据井深确定。
2、井管安装在井的中心，上保持水平。井管与井深的尺寸偏

差，不超过全长的正负千分之二。
3、填砾时做好下列准备工作：
a）除自流井外，应再次稀释泥浆；
b）按照设计，将计划填入井内的不同规格砾石的数量和高度精心、计算，并准备一定的余量。
4、填砾的质量符合下列要求：
a）按设计规格筛选，不符合规格的砾石不能超过15%；
b）磨圆度好，不能用碎石代替；
c）宜用硅质砾石。
5、填入井内不同规格的砾石，应经筛分，并将筛分成果列入报告书。
6、填砾方法，一般采用净水填砾法，必要时，可下填砾管将砾石送入井内。
7、填砾时，砾石应沿井管四周均匀连续地填入，填砾的速度适当，随填随测填砾深度，发现砾石中途堵塞，及时排除。
8、双层填砾过滤器，笼内砾石在地面装好并振实后下入井内。
9、采用缠丝过滤器的井管，尽管外壁孔隙较大，回填粒径为
10-20mm的砾石。
10、封闭用的黏土球或粘土块，采用优质粘土。其大小一般在20-30mm，半干投入，投入速度适当。
11、封闭用的水泥浆，一般采用泥浆泵泵入或提筒注入。
12、管外封闭位置偏差，上下不得超过3mm。

(5 )洗井和试验抽水
1、洗井方法根据含水层的特点、井管结构和钻探工艺等因素确
定。
2、洗井必须及时。可采用活塞，空气压缩机，水泵，复磷酸盐，酸，二氧化碳等交替或联合的方法进行。
3、洗井质量符合下列要求：
达到设计抽样时，前后两次试抽的出水量之差应小于10%；
井内含砂量符合本设计规范第4条第二款的规定。
4、为了确保管井的出水量，洗井后必须进行抽水试验。抽水试验的下降次数，一般为一次，下降值不小于设计抽降。
5、抽水试验的水位和水量的稳定延续时间，基岩地区为8-24h松散层地区为4-8h
6、抽水试验的观测要求按照《供水水文地质勘察规范》(TJ27_28)的有关规定。
7、抽水试验结束前，根据分析项目，在出水管取足够数量的水样，及时送交有关单位化验。
8、水样采取化验符合下列要求：
a) 取样用的容器充分洗涤，取细菌检验的水样瓶作灭菌处理;
b) 检验不稳定成分的水样，采样时同时加入稳定剂；
c) 水样采取后，一个严密封，并贴上水样标签。
