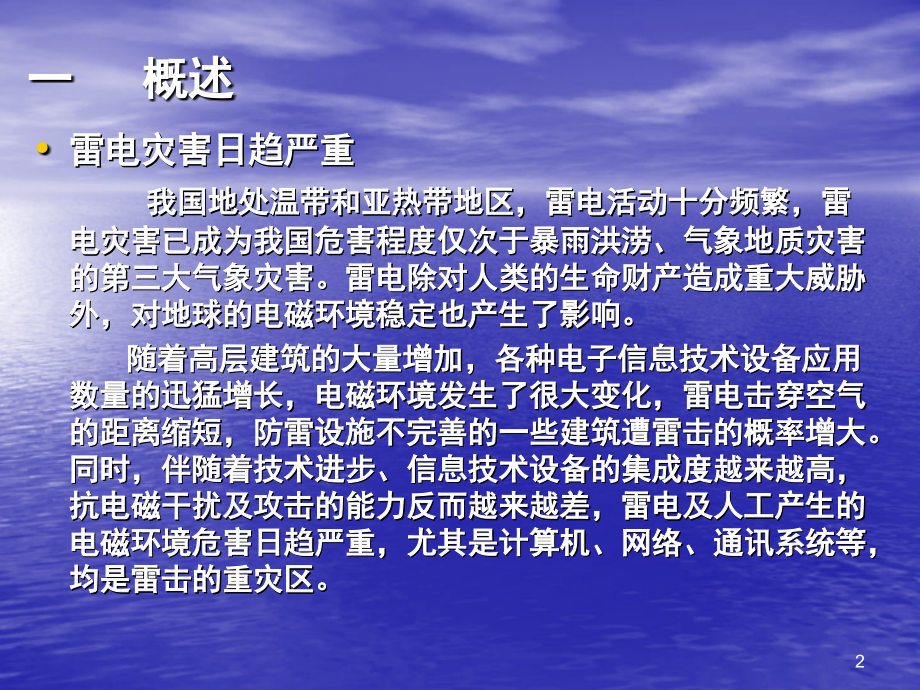

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,防雷知识,二,一六年六月,1,一 概述,雷电灾害日趋严重,我国地处温带和亚热带地区，雷电活动十分频繁，雷电灾害已成为我国危害程度仅次于暴雨洪涝、气象地质灾害的第三大气象灾害。雷电除对人类的生命财产造成重大威胁外，对地球的电磁环境稳定也产生了影响。,随着高层建筑的大量增加，各种电子信息技术设备应用数量的迅猛增长，电磁环境发生了很大变化，雷电击穿空气的距离缩短，防雷设施不完善的一些建筑遭雷击的概率增大。同时，伴随着技术进步、信息技术设备的集成度越来越高，抗电磁干扰及攻击的能力反而越来越差，雷电及人工产生的电磁环境危害日趋严重，尤其是计算机、网络、通讯系统等，均是雷击的重灾区。,2,雷电预警水平有待提高,据报道，,2008,年北京奥运会期间，奥运赛场区半径,3,5,公里范围内的海淀、丰台、南郊观象台、朝阳、顺义水上公园布设了,5,台大气电场仪。该监测系统可对局部地区潜在的雷电活动发出警报，在发生雷电前,10,分钟至,1,小时前发出预警。同样，类似的仪器设备也在今年国庆庆典中运用。但是大气电场仪误报率很高，机器很难精准找到雷击落地的具体位置，只能在闪电落地后近,1,秒钟才能监测到。雷电的随机性太大了，目前全世界都还没能解决精确预测雷电发生时间、地点、频次这个难题。国内外在预测手段上水平是差不多的。一般只能进行,0,2,个小时之间的临近预警，准确率在,60%,70%,。而两个小时以上的预警准确率就会下降非常大。目前基本上雷电预报还是跟强对流天气的预报相结合，通过强对流天气的预报来预报雷电。,3,4,雷电是自然界一种常见的放电现象，雷电放电时会产生极高的过电压和巨大的雷电流，不仅能击毙人畜，劈裂树木、电杆，破坏建（构）筑物和各种工农业设施，同时还会引起火灾和爆炸事故。,5,二 雷电的分类,从防灾的角度考虑，雷电的破坏可分为,直接雷击,感应雷击,球形雷击,雷电冲击电压侵入,6,直接雷击,雷云与大地之间的放电称为直击雷。巨大的雷电流直接击到地面的物体上，会使地面的物体烧焦或破坏，可直接引起雷击火灾。,7,8,感应雷击,也可称作雷电感应或感应过电压，分为静电感应和电磁感应两种。,静电感应,雷云接近金属屋顶上部时，在金属上就会产生大量的异性束搏电荷，当雷云与大地上的任何一个物体（比如对临近的大树）进行放电时，此时雷电场消失，而在金属屋顶的束搏电荷变成自由电荷，这种自由电荷的大量积聚将对大地间形成很高的电位，从而引起严重的后果。此种静电感应雷击产生的火花放电，可能会引起可燃物的燃烧和爆炸事故。,9,电磁感应,雷击后巨大的雷电流会在周围空间形成强大的电磁场而引起的。这种磁场会在附近的金属物体中（比如设备、管道、构件等）感应出相当大的磁感应电动势。如果发生电荷的环流流动，就会在金属构件的开口处，导线或闭合线圈中产生强大的感生电流。它对建筑物很少起破坏作用，但对油罐或油气聚集的某些场所和易燃易爆物品的生产、使用和存储地方将会引起爆炸危险，所以感应雷击又称为间接雷击和雷电的二次作用。,10,由于供电系统和设备信号没有防感应雷保护处理，雷电流沿电源进入，产生的电磁感应造成电路板损坏和数字控制仪起火。,11,12,球形雷击,由特殊气体形成一种特殊雷电现象。它是直径约为,20cm,到,10m,的“火球”，能在地面上滚动，可从门、窗或烟囱进入室内，俗称“地滚雷”。球形雷对油库危害很大，但只在少数山区和海滨地区才发生。,13,一家制作茶机的木料加工厂因遭遇雷击起火，并形成“火烧连营”之势，由东向西一排,20,间的木料房全部被烧毁。,14,球形闪电（资料照片）,15,被球形雷击中后的大酸枣树四分五裂,16,被球形闪电击中的墙壁,17,18,电闪雷鸣是常见的自然现象，但令科学家们感到惊奇的球形闪电却是罕见的。球形闪电形如圆球，有时很小，有时却比足球还大，它的颜色多变，时而呈鲜红色或淡玫瑰色，时而呈蓝色或青色，时而呈刺眼的银白色，有时竟然是黑色。它的运行速度非常缓慢，有时与人们跑步的速度差不多。它有时发出轻微的呼哨声、嘁嘁声或咝咝声，人们的眼睛很容易跟踪观察它。它行进的方向和风向一致，喜欢追逐过堂风和自然风飘游，因而有时会通过开着的门窗或炉子烟囱及各种缝隙钻进室内。有时它还停止不动，悬挂在人们的头顶上。当碰到障碍物时，它常会爆炸而发出巨响，也可能无声无息地消失。,19,北宋著名科学家沈括在,梦溪笔谈,中，记述了一次球形闪电的实况，描述了暴雷运行的过程。球形闪电自天空进入“堂之西室”后，又从窗间檐下而出，雷鸣电闪过后，房屋安然无恙，只是墙壁窗纸被熏黑了。令人惊奇的是屋内木架子以及架内的器皿杂物（包括易燃的漆器）都未被电火烧毁，相反，镶嵌在漆器上的银饰却被电火熔化，其汁流到地上，钢质极坚硬的宝刀竟熔化成汁水。令人费解的是，用竹木、皮革制作的刀鞘却完好无损。上述奇异现象，令沈括及历代科学家们无法做出准确解释，成为历史上的一个悬案。,20,能钻烟囱可致人于死，富有神秘色彩的球形闪电,21,弗兰克,莱思在他的著名作品,大自然在发狂,中记录了一个事实：在俄罗斯某农庄，两个小孩子在牛棚的屋檐下避雨时，忽然天空中飘下一个桔红色的火球，首先在一棵大树顶上跳来跳去，最后落到地面，滚向牛棚，像烧红了的钢水似的，不断地冒着火星。两个小孩吓得一动不敢动。当火球滚到他们脚前，年纪较小的一个，忍不住用力猛踢了火球一脚，轰隆一声，奇怪的火球爆炸了，两个小孩被震倒在地，但没有受伤，可是牛棚里的,12,条牛却死了,11,条，幸存的一条并未受伤。,22,这是澳大利亚昆士兰州拍摄到的直径百米的球形闪电,23,在美国尤尼昂维尔小城，一次狂风暴雨，雷鸣电闪之后，某家庭主妇打开电冰箱一看，十分惊奇地发现里面放着烤鸭、熟蛋和煮透的莴苣莱，可是她记得清清楚楚，这些东西放进冰箱时全部都是生的，怎么会变成熟的了呢,?,原来这个家庭主妇离家外出时，忘记关上窗户，一个球形闪电从窗户飘进屋内，然后钻入电冰箱里，刹那间把冰箱变成了电炉，烤熟了冰箱内的食品。有趣的是，电冰箱竟然没有损坏，还能照常使用。,24,球形闪电和一般闪电的机理不同，它是怎样形成的,?,为什么会成为火球形态,?,火球的能量来自何方,?,为什么球形闪电的发光时间很长,(,从几秒到几分钟,)?,火球的发光机理是什么,?,它为什么能保持球形并且能够移动,?,为什么它有时发出轻微的噼啪声而最后消失掉，有时却震耳欲聋地爆炸呢,?,诸如此类的问题长期以来令世界各国的科学家苦苦探寻，不得其解，各种假说相继问世。,25,球形闪电是一些大气的氮和氧的特殊化合物，它们在普通闪电的周围形成，并在冷却时消失。,火球是一种带强电的气体混合物。球体是不稳定的，可以因为各种原因而发生爆炸，但在某些条件下碰到导电体后可能会因放电而减弱。,球形闪电产生于雨水落进普通闪电槽里之时，它的分子粘满正离子和负离子，从而形成非同一般的外层，即形成一个球形的特殊外壳。,26,球形闪电消失后的浅褐色烟雾，是二氧化氮，而空气中相当强烈的清新气味则是臭氧。从而推测，球形闪电可能是因为有某种气体进入臭氧集中区，使臭氧很快分解而形成。,球形闪电是一个等离子凝团，是一种脱离开原子的电子离子混合物。不过这种等离子体不像在热核反应时变得那样极度炽热，而是“冷的”，基本上就像日光灯里的气体一样，不能炽燃。当气体放电的时期，它才能产生，而雷雨时的闪电就是这样放电。等离子凝团无论在普通闪电后，还是在普通闪电的“锋芒上”都能产生和出现。在此情况下，球形闪电“窃取”了普通闪电并从那里得到生成的力量。,27,雷电波的侵入,是指雷电的高电压冲击波侵入或高电压侵入。这是因为遭受直击雷或感应雷击后，会在架空线路或空中金属管道中产生高压冲击波。这种雷电波可能会从架空线路或金属管道两个方面侵入建（构）筑物，从而危害人身安全和电气设备，这种形式的雷电危害所占比例较大。,28,三 雷电的危害,雷电具有很大的破坏力，其破坏力是多方面的。比如雷电可烧毁或损坏各种电气设备设施，造成大规模停电，可击毁建（构）筑物；可引起易燃、易爆物发生火灾、爆炸等事故，其危害表现在雷电放电时所存在的各种物理效应和作用。,29,电性质的破坏作用，也称为雷电的电效应。,当雷击时，雷电所产生的高达数万到数百万伏的冲击电压，足以烧毁电力系统的发电机、变压器、断路器等电气线路和设备，引起绝缘击穿而发生短路，并导致可燃物、易燃物和易爆物发生着火或爆炸。,30,热效应的破坏作用,是指数十千安至数百千安的雷电流通过导体时，会在极短时间内将电能转化为大量的热能的现象。此时在雷击点处产生的热能高达,500-2000J,，此能量足以融化,50-200,立方米的钢。这种能量可使金属导线融化并形成钢花飞溅，并使易燃、易爆物发生火灾或爆炸。,31,机械性质的破坏作用,表现在被击物的遭受破坏，甚至被爆裂成碎片。这时由于巨大雷电流通过被击物时，在电流的作用下，使被击物内部缝隙中的水分急剧被蒸发为大量的气体，其中气体急剧的膨胀，导致被击物破坏或爆裂；此外，同方向的电流或电流在拐弯处的电磁推力，也有很强的破坏作用；发生雷击时的气流也有一定的破坏作用。,32,静电效应与电磁效应的破坏作用,同感应雷击内容类似。,33,防雷装置上高电压对建筑物的反击作用,当防雷装置接收雷击时，在接闪器、引下线和接地体上都有很高的电位，如果防雷装置与建筑物内外电气设备、电气线路或其他金属管道相距很近，他们之间就会产生放电，这种现象称为反击。反击可能引起电气设备绝缘破坏，金属管道被烧穿，甚至会造成易燃、易爆物的火灾或爆炸。,34,其他与雷电有关的现象,麦田怪圈,百慕大之谜,35,麦田怪圈之谜,36,37,38,“麦田怪圈”之谜有新解,据俄罗斯研究人员表示，麦田的麦秆之所以弯曲伏倒，完全是因为雷击引起的微波放射造成的结果。一次偶然的实验证实了该说法，当时正在测试高压硬件。用于供电的电线当时悬挂在距离地面,10,米处，这时，电线忽然向下面的草地释放人造雷击，草便以顺时针方向的圆圈形状弯曲起伏随后实验人员他们进行了数次实验，并造出直径达,5,米左右的“麦田怪圈”。另一支持这种理论的依据是，真正的麦田圆圈总有窄条状弯曲的草如影随形，这些草通常是因雷击造成的。,39,百慕大之谜,40,41,42,死三角”的奥秘究竟何在？,几百万年以来，在百慕大三角区海底的淤泥中积累了大量的动植物，它们腐烂、变质、发酵，形成了大面积的气油田。在该地区特有的高压和极冷的条件下，海水中的水分子和天然气分子受压结合成冰状化合物，它们存在于海水中的各个部位。若周围海水压力发生变化，这些化合物便迅速下沉，同时释放出大量天然气。下层天然气在快速上升中，随着水压降低而急剧膨胀，海水密度迅速变小，导致轮船沉入海底。,大量天然气溢出海面，形成特殊气团，迫使该区大气中的氧气大量减少，若有飞机飞越该区上空，由于缺氧，发动机立即熄火，坠落大海。或者飞机尾部排出的带火花的废气，引燃四周天然气。,雷暴气候多，当暖湿气流上升与冷气流相遇，就会形成雷雨，由于总有不断上升的暖气流，百慕大三角洲等地区是孕育雷暴的绝佳地点。雷暴能在海面上快速形成，释放出巨大的毁灭性力量，袭击还浑然不知的飞机与船只。雷暴通常还会伴有闪电，这也是该地区始终存在的威胁。,43,建,(,构,),筑物的防雷措施,建筑物防雷分类,各类建（构）筑物根据重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类：,第一类防雷电建筑物：有大量爆炸物，因电火花会产生巨大破坏力的建筑物。,第二类防雷电建筑物：有爆炸物或国家级的建筑物，雷击次数大于,0.06,次,/a,的公共建筑物，大于,0.3,次,/a,的一般民用建筑物。,第三类防雷电建筑物：有爆炸物或国家级的建筑物，雷击次数大于,0.012,次,/a,小于,0.06,次,/a,的公共建筑物，大于,0.06,次,/a,小于,0.3,次,/a,的一般民用建筑物，大于,0.06,次,/a,的一般工业建筑物以及高耸建筑物。,44,建筑物的防雷措施,（一）建筑物防雷分类,各类建（构）筑物根据重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类：,第一类防雷电建筑物：有大量爆炸物，因电火花会产生巨大破坏力的建筑物。,第二类防雷电建筑物：有爆炸物或国家级的建筑物，雷击次数大于,0.06,次,/a,的公共建筑物，大于,0.3,次,/a,的一般民用建筑物。,第三类防雷电建筑物：有爆炸物或国家级的建筑物，雷击次数大于,0.012,次,/a,小于,0.06,次,/a,的公共建筑物，大于,0.06,次,/a,小于,0.3,次,/a,的一般民用建筑物，大于,0.06,次,/a,的一般工业建筑物以及高耸建筑物。,45,（二）建筑物的防雷措施,1,外部防雷：直击雷,基础接地体、引下线、接闪器,(,避雷针、避雷网、避雷带、避雷网格,),、均压环、等电位、避雷器。,2.,内部防雷：感应雷、雷电波侵入,屏蔽（房屋屏蔽、管线屏蔽、设备屏蔽）、等电位处理、接地以及安装分流限压装置（浪涌保护器）。,注：管线的铺设要求埋地套铁管。,建筑物防雷技术规范,GB 50343-2004,46,3.,防雷产品：避雷针、降阻剂、接地棒、防雷器（浪涌保护器）,浪涌,也叫突波，顾名思义就是超出正常工作电压的,瞬间过电压。,本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。,47,浪涌保护器,（,SurgeprotectionDevice,）,也叫,信号防雷,保护器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置，过去常称为“避雷器”或“过电压保护器”英文简写为,SPD,。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。,48,浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。,用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。,49,广泛应用于各类电源二级,(B,级,),过电压保护。一般安装在建筑物进线的低压主配电柜里或低压总开关柜内等。,50,51,一个由线路调节部分和保险丝组成的简单,MOV,浪涌保护器,.MOV,由三部分组成：中间是一根金属氧化物材料，由两个半导体连接着电源和地线。这些半导体具有随着电压变化而改变的可变电阻。当电压低于某个特定值时，半导体中的电子运动将产生极高的电阻。反之，当电压超过该特定值时，电子运动会发生变化，半导体电阻会大幅降低。如果电压正常，,MOV,会闲在一旁。而当电压过高时，,MOV,可以传导大量电流，消除多余的电压。,52,具有线路调节系统，用于滤除“线路噪声”，减小电流波动。这种基本浪涌保护器的系统结构非常简单。火线通过环形扼流线圈接到电源板插座上。扼流线圈只是一个用磁性材料做成的环，外面缠绕着导线,基本的电磁铁。火线中所流经电流的上下波动会给电磁铁充电，使其发出电磁能量，从而消除电流的微小波动。这种“经过调节”的电流更加稳定，可使计算机（或其他电子设备）的供电电流更加平缓。,53,54,箝位电压,这表示将导致,MOV,接通地线的电压值。箝位电压越低，表示保护性能越好。此,UL,标称值有三个保护水平,330,伏、,400,伏和,500,伏。通常，箝位电压超过,400,伏就太高了。,能量吸收,/,耗散能力,此标称值表示浪涌保护器在烧毁前能够吸收多少能量，单位为焦耳。其数值越高，保护性能就越好。您购买的保护器的这一标称值至少要在,200,至,400,焦耳之间。若要获得更好的保护性能，应该寻找此标称值在,600,焦耳以上的产品。,响应时间,浪涌保护器不会立刻断开；它们对电涌做出响应会有略微的延迟。响应时间越长，表示计算机（或其他设备）将遭受浪涌的持续时间越长。请购买响应时间低于一毫微秒的浪涌保护器。,55,贝尔金,SurgeMaster II,中型浪涌保护器，上面带有电话线接口。,56,57,58,59,60,OBO,雷电防护系统在智能建筑中的简单应用,OBO,线缆管理系统是的一种全新理念的线缆管理系统，它融合了国际先进的设计理念，集灵活性、扩展性、易管理性、装饰性等优势于一体。其主要包括：地下线缆管理系统（,UFS,）和墙面线缆管理系统（,LFS,）。,UFS,依然采用传统的暗埋式布线方式；而,LFS,则完全突破了传统的暗埋式布线方式，它是以明铺的方式直接安装在已完工的墙面上。但这两种系统所具有的独特设计风格及特性，决定了它们比传统布线方式能更好的适用于现代智能建筑建筑。,61,62,UFS,是为解决现代建筑物中，大量使用电源、通信和数据等线缆而设的地下布线系统，它为现代建筑地板下的电气安装提供了完美解决方案,电缆管道和地台箱组成了一个隐藏在抹灰层中的紧密网络，用于铺设线缆和用作电源、数据和通讯网络的出口；而通用的服务出口则完美的解决了电源、网络的出口与地面装饰的衔接问题。,UFS,的电缆管道是由镀锌钢板制成，而整个管道又由钢制的隔板分隔成两个或三个隔室，用于不同类型线缆的敷设，可以将电源线、通信线和网线等线缆有效、合理地分隔开来，使建筑物中各类线缆的统一管理成为可能；其次，用于管道之间对接的连接环，在保证了管道快捷地完成对接的同时，其特有的电气连接节点，保证了整个金属管道网络电气连接的畅通性，这就为不同类型线缆之间的良好屏蔽提供了前提条件。,63,其次，地台箱亦由镀锌钢板制成，但其高度可调的特性保证了,UFS,可用于不同厚度的找平层；当地台箱作为接线箱和分线箱时，可用作后期的检修口，这就为后期的系统维护的检修提供了极大的便利，同时，也可以减少后期的维护费用；而当地台箱安装各种服务出口时，则可用作电源、数据通信或网络的端口。这就使得地台箱在各种建筑物中具有了通用性。,最后，服务出口作为各系统端口与地面的衔接装置，应同时具备实用性和美观性。服务出口的盖板上带有用于安装地板覆盖物（如：地毯等）的凹槽，这就使得服务出口与周围环境保持了完美的一致性,保证了其美观性。而其内部用于安装电源插座、网络接口等模块化元件的安装盒，具有独特的卡扣式结构，确保了,UFS,高度的扩展性：安装时在安装盒内预留空位，为适应用电设备的增加，更换不同规格的盖板即可完成插座位数的扩展；同时，出线口的线缆保护功能、防水功能等，都完美体现了实用性。这就使得服务出口可适用于现代智能建筑中的各种应用环境。,64,LFS,主要由,PVC,或铝合金材料制成，其外形设计时尚，具有一定的装饰性；颜色丰富，可根据环境设计要求选择色调；而铝合金材质，则可以保证,LFS,应用于电磁干扰较强或要求较高的环境。这就为满足现代建筑复杂多样的装饰需求提供了前提条件。,65,与,UFS,一样，,LFS,也同样具有线缆统一管理的性能，其拥有特别设计的隔板，可以将不同规格的线槽分割成两个或四个舱室，分别用于不同性质线缆的布设,为线缆的统一管理提供前提条件。,因为,LFS,是以明线布设，所以安装方式便捷，在有效节省工时的同时，也确保了极大地灵活性和扩展性：首先，,LFS,安装时无需在墙面开槽，只需通过膨胀螺丝将其固定在墙面即可，而其背部的横向和纵向的椭圆型开孔又使线槽的对齐异常快捷；其次，,LFS,所有部件都是通过卡扣安装，而独特的卡扣式结构使得线槽具有导轨功能，使得各种接口模块在线槽上移动成为可能,极强的灵活性可以很好的适应现代建筑中用电设备的频繁变换或人员工作位置的变动；卡扣式结构同样使得线槽盖板的打开简单易行,根据后期的使用情况，方便的增加各接口模块。这样，无需再为增设线缆及设备而烦恼,其扩展性不言而喻。,66,OBO,线缆管理系统使智能建筑的布线结构化、系统化的同时，其雷电防护系统则高效的为建筑提供全方位的保护。,在信息化时代的今天，智能化信息大厦内通常都安装有消防安全防护系统、视频监控系统、程控电话系统、楼宇自动化系统、网络信息管理系统、卫星和闭路电视系统等一系列信息化系统。,这些信息化系统的设备往往是集高科技电脑技术和微电子技术为一体的高技术产品，自身的工作电压很低，所以这一类设备，在雷电的强电磁环境下，是相当脆弱的。,67,对于智能型建筑物，信息化系统内部雷电等电位连接系统的有效性，与系统在雷电与强电磁脉冲的干扰下是否稳定运行有着密不可分的关系。,68,69,智能化建筑物内电气部分的雷电等电位连接是作为整个系统设备安全的第一步，安装在建筑物主配电屏内的,B,级防雷器（如,OBO MC50-B/3+NPE,），将主要承担从建筑物外部经电源线进入的雷电电流的泄放任务，安装在这一位置的防雷器必须能够承受直击雷（,10/350us,）波形的强大的雷电电流的冲击，并保证能及时地断开续流，保证系统供电正常工作。,安装在智能建筑物各层分配电屏内的,C,级电源防雷器（如,OBO V20-C/3+NPE,），主要用于防护由于雷电所产生的强力电磁脉冲，在建筑物内电气线路上所产生的感应雷电电流。安装在这一位置的防雷器必须能够承受（,8/20us,）波形的感应雷电电流的冲击。,安装在重要设备前端的,D,级电源防雷器（如,OBO CNS 3-D-PRC,），主要对建筑物内部精密设备进行保护，该级防雷器能够消除电源线路中由于雷电或其他原因所产生的尖锐脉冲，精确限制电路的工作电压，确保设备安全稳定的运行。,70,根据雷电等电位连接原理，只有当系统内部的电源线和信号线都受到保护的情况下，设备才存在真正的雷电防护。对于所有进出建筑物的各类信号线，都必须安装信号线防雷器进行保护，而对于建筑物内的信号线路，可根据信号线的长度选择在一端安装或两端安装，防止线路中产生的感应雷电电流造成设备损坏，各信号线防雷器选择需要根据信号线类型、信号线工作电压、传输频率以及接口类型等具体情况进行选择。,通过以上所述，我们可以清楚地看到，,OBO,线缆管理系统和雷电防护系统可以有效、合理的实现其在现代智能建筑中承担的功能。,71,四、人员的防雷措施,72,73,预防雷击的安全小知识,:,雷雨天气尽可能地中止室外活动，雷雨发生时如在室外，可就近寻求避雷场所，如山洞、成片的房屋等处。但不宜进入棚屋、岗亭等无防雷设施的低矮建筑物内避雨；不宜进入金属车箱内躲雷雨；更不宜在孤立的大树或烟囱下停留。,雷雨中在郊外活动，要注意地形地貌。雷雨天气尽可能地远离山顶、水面或水陆交界处。,在雷雨中行走，要注意以下几点。不要撑金属伞柄的雨伞在雨中行走，不宜把金属工具、羽毛球拍、高尔夫球杆等扛在肩上，也不宜骑自行车，更不能骑摩托车。,74,在发生或即将发生雷击时，一定要考虑采取紧急措施。雷电交加，头、颈、手处如有蚂蚁爬走感，头发竖起，说明即将发生雷击，此时应赶紧趴在地上，并扔掉身上佩戴的金属饰品如发卡、项链等，这样可以减少遭雷击的危险。,雷暴天气时，在室内也要注意。首先，要闭紧门窗，防止危险的侧击雷和球形闪电侵入。其次，不接触天线、水管、铁丝网、金属门窗、建筑物外墙，不宜使用淋浴器，远离电线等带电设备或其他类似金属装置。还有，家庭使用电脑、彩电、音响、影碟机等弱电设备不要靠近外墙，雷电发生时最好不使用这些设备。,特别提醒：雷雨天要停打手机、停止上网。,75,在雷电出现时，应紧闭门窗，不要使用淋浴器或接触水管；不宜使用彩电、音响、影碟机等；不要上网，不要使用调制解调器设备，最好把电脑的电源插头拔掉等。在户外最好要躲入有防雷设施保护的建筑物内；不要在孤立的大树下避雨；不要拿着金属物品在雷雨中停留等。,76,雷雨天气发生时，即使在安装了避雷针的情况下，也应该迅速拔掉室内电视、电冰箱以及天线电源的插头，防止空间电磁波干扰造成不必要的损失。此外，从电闪雷鸣的形成和发生过程来看，空旷场地上、建筑物顶上、高大树木下、靠近河湖池沼以及潮湿地区是雷击事故多发区。,77,五电子设备的防雷措施,雷击电子设备的途径及损坏机理,雷击过电压损坏设备可分为两种情况，一种是受雷电直击，另一种受感应雷影响所致。据统计电子设备受雷电直击而损坏的机率很小，而绝大多数损坏为感应雷造成，雷电波通过传输信息的电路线传至电子设备使其某些电子元件受损。,78,还有一种情况值得重视的是电子设备附近的大地或其他设备的接地体，因受直击雷引起的电位升高，会使电子设备造成反击，使之对地绝缘击穿。,根据传统经验电子设备的地线与电源设备的地线分开设置是减少这种雷电侵入途径的有效措施之一。,所以凡联结有输人或输出线路的电子设备应考虑以上三条侵入途径。不论那种途径侵入的雷击过电压加在电子设备上冲击引起两种过电压，一种是：使平衡电路某点出现超过允许的对地过电压，称为纵向过电压，地电位上升引起的反击也属于从地系统侵入的纵向过电压；另一种是平衡电路线间或不平衡电路线对地出现的过电压称为横向过电压。使用对称传输线的设备，横向过电压是因线路两线间存在不同的纵向过电压；或因纵向防护元件放电性能的分散性,(,如动作时间有快慢的差别,),是造成横向过电压的原因，如果在平衡线路上的两个纵向防护元件，其中一路故障或失效这就造成了横向过电压的极限情况。,79,对不平,衡电路如对连接同轴电缆的电子设备其纵向过电压即横向过电压。雷电冲击过电压可导致绝缘击穿，也可产生过电流。进行纵向雷击试验的目的，在于检验设备在纵向过电压下元器件对地的绝缘。横向雷击试验则是检验两线间出现冲击过电压时设备耐受冲击的能力。,80,在电子设备中，易受雷击过电压损坏的元部件，大多数是靠近设备的入口端，如纵向过电压会击穿线路和设备间起匹配作用的变压器匝间、层间、或线对地绝缘等。,横向过电压可随信息同时传至设备内部，损坏设备内的阻容元件及固体元件。设备中元器件受损的程度，取决于元器件绝缘水平，即耐受冲击的强度，对具有自复能力的绝缘，击穿只是暂时的，一旦过压消失，即可恢复。有些非自复性的绝缘介质，冲击时只有小电流流过，一次冲击不会立即中断设备，但经过多次冲击，随着多次冲击的累积可能会使元件逐渐受损最终导致毁坏，这就是为什么在试验时要试验冲击次数，极性和间隔的原因所在。,81,电子元件受雷击损坏的情况，概括起来不外下列三种：,(1),受过电压损坏的，如电容器、变压器及电子元件的反 向耐压。,(2),受过电压冲击能量损坏的，如二极管,PN,结正向损坏，冲击危险程度在于流过元器件的过电流大小和持续时间，即能量大小。,(3),易受冲击功率损坏的，对元件的危害决定于冲击电压峰值和由此而产生的过电流。,82,4,对电子系统及电子设备的防雷看法,由于电子信息设备是集电脑技术与集成微电子技术的产品，它的信号电压只有,510,伏，这种产品的电磁兼容能力较差，很容易感受脉冲过电压的袭击，它受雷击的概率又比较高，受雷电损坏的可能性就大。但是，电子信息系统是由信号采集、传输、存储、检索等多环节组成。鉴于系统环节多、接口多、线路长等原因，给雷电的耦合提供了条件。系统的电源进线接口，信号输入输出接口，接口的线路较长等是感应脉冲过电压容易侵人的原因，也是,过电压波侵入,的主要通道,。,83,基于以上原因。电子系统及电子设备的防雷保护重点是感应雷。防雷的方法和措施，是按照现行的防雷规范规定的各个防雷分区的交界处安装,SPD,设备。将整个系统的雷电防护看成是一个系统工程，综合考虑，全方位保护，力求将雷击灾害降低到最低。,84,为此，,规范里阐述了三级网络防雷概念。,在线路上三级网络防护是逐步减少瞬态浪涌电流幅值的。最后一级将浪涌过电压限制在设备能安全承受的范围内。一般元件可承受两倍其额定电压以上之瞬间电压，约,700V,左右的峰值过电压。,700V,的耐压值在欧洲防雷方面被广泛引用。（酸碱度测试器,|,网络缆线测试器,|,电容表,|,热电偶,/,探头,|RCD,回路阻抗,|,图形记录器）当然，浪涌电压被限制得越低，则设备越安全。,因此，我们在工程设计时分别将,第一级,SPD,尽量靠近建筑物的电源进线处，第二、三级,SPD,尽量靠近被保护设备。第一级过电压限制在,1,5-1,8kV,，第二级将残压限制在,0,91,2kV,，第三级将残压限制在,0,40,7kV,。,通过这三级限压和对浪涌电流的泄放，最后加载到设备上的过电压通常都不会对设备和系统产生影响。,85,谢 谢,86,
