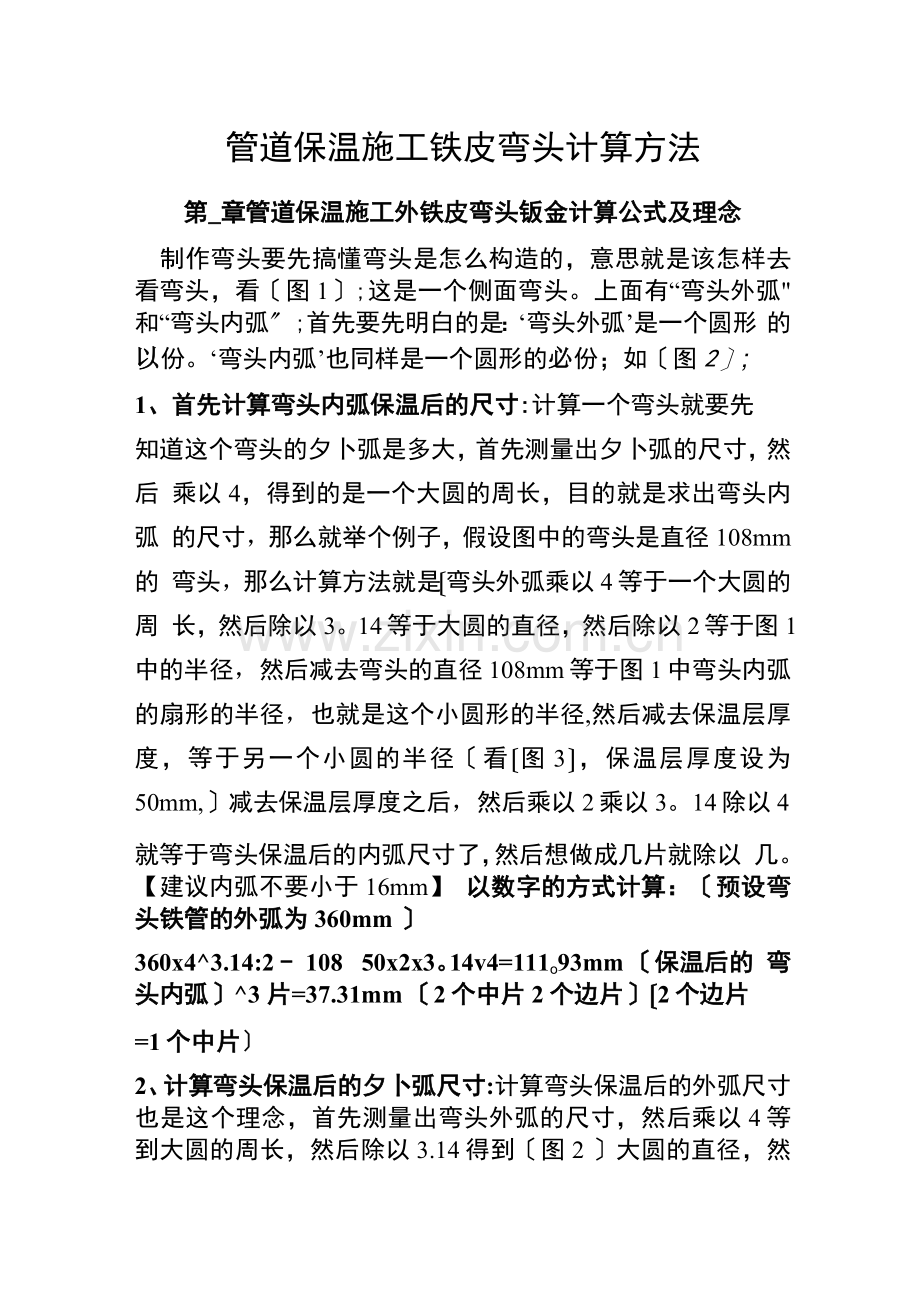

管道保温施工铁皮弯头计算方法
第_章管道保温施工外铁皮弯头钣金计算公式及理念
制作弯头要先搞懂弯头是怎么构造的，意思就是该怎样去 看弯头，看〔图1〕;这是一个侧面弯头。上面有“弯头外弧" 和“弯头内弧〞;首先要先明白的是：‘弯头外弧’是一个圆形 的以份。‘弯头内弧’也同样是一个圆形的必份；如〔图2〕;
1、首先计算弯头内弧保温后的尺寸:计算一个弯头就要先
知道这个弯头的夕卜弧是多大，首先测量出夕卜弧的尺寸，然后 乘以4，得到的是一个大圆的周长，目的就是求出弯头内弧 的尺寸，那么就举个例子，假设图中的弯头是直径108mm的 弯头，那么计算方法就是〔弯头外弧乘以4等于一个大圆的周 长，然后除以3。14等于大圆的直径，然后除以2等于图1 中的半径，然后减去弯头的直径108mm等于图1中弯头内弧 的扇形的半径，也就是这个小圆形的半径,然后减去保温层厚 度，等于另一个小圆的半径〔看〔图3〕，保温层厚度设为 50mm,〕减去保温层厚度之后，然后乘以2乘以3。14除以4
就等于弯头保温后的内弧尺寸了，然后想做成几片就除以 几。【建议内弧不要小于16mm】 以数字的方式计算：〔预设弯头铁管的外弧为360mm 〕
360x4^3.14:2 - 108 50x2x3。14v4=111o93mm 〔保温后的 弯头内弧〕^3 片=37.31mm 〔2个中片2个边片〕〔2个边片
=1个中片〕
2、计算弯头保温后的夕卜弧尺寸:计算弯头保温后的外弧尺寸也是这个理念，首先测量出弯头外弧的尺寸，然后乘以4等 到大圆的周长，然后除以3.14得到〔图2 〕大圆的直径，然 后除以2得到大圆的半径〔如图1 〕,然后加上保温层50mm 等于保温后大圆的半径〔看图3〕,然后乘以2乘以3.14除以 4就得到弯头保温后外弧的尺寸了，然后想做成几片就除以 几。
数字方式计算：360x4+3.14+2+50x2x3.14M=438。49mm 〔保 温后的弯头外弧〕+3=146。16mm〔2个中片2个边片〕〔2个 边片=1个中片〕
图
以上两个数据计算出来后，请看第二章:〔展开放样图和裁剪〕

囹2

第二章〔展开放样图和裁剪方法〕
前面介绍了弯头保温后内弧和外弧的计算公式,要把这 两个公式铭记在心，最重要的是要搞明白通过一个外弧或内 弧就能算出所有的尺寸，要明白所有数字的关系.
现在开始介绍弯头的的展开放样图的画法；
第一步:还是用第一章的例子108mm的弯头保温厚度50mm 要想画出弯头的展开放样图就必须计算出它的周长；
108mm+ 〔 50mmx2 〕 x3.14=653。12mm 〔保温后的弯头周 长〕然后如“图A〞将周长平均分成12等份〔653.1252=54。 42mm〕
第二步：1 ：看〔图B〕使用圆规任意画一个圆〔在圆规大小
的限度以内然后将这个圆平均分成4分;就会看到4个扇形， 然后用这个圆的半径分别在“1〞“2〞“3〞“4〞处按住,分别在圆 上画x线。
2：x线全部画完之后，就像〔图B 〕那样。然后看〔图C〕 将左右两边的x线全部连接〔一定要平行〕如〔图C 〕 一样， 会出现7条线，可以把这7条线分别标上数字.
3 :第一章算出来的146.16〔外弧三分之一〕和37。31〔内 弓瓜三分之一〕分别除以2
146。16：2=73.08mm〔大头〕
37.31：2=18.65mm〔小头〕
然后将这两个数字73。08和18。65分别套入图C中“7〞和“1〞 然后连线，〔图C〕
第三步:看〔图D〕这是第一步所画的图，将13条线分别按照 图D那样编号，再结合〔图C〕中的编号使用圆规依次套入 图D中画上X线.〔注意:图C中必须要的数据是圆形中的垂直 线与左边的斜线之间的距离〕。然后将每一个X线连接、
然后剪下来。这一个弯头的样板就做出来了.〔示意图图E 〕
这是一个两个中片两个边片样式的弯头，如〔图F1〕〔图 F2〕两个边片等于1个中片，所以我管这样的弯头叫做3 片弯头，有的人却管它叫4片弯头，这只是一种个人习惯而 已，不要误解了。保温施工中一般219mm以下的弯头大多 数为二中片二边片,当然也可依据个人要求做出更多的片 数。如〔图G〕一般大弯头才这样做了。

a=b
