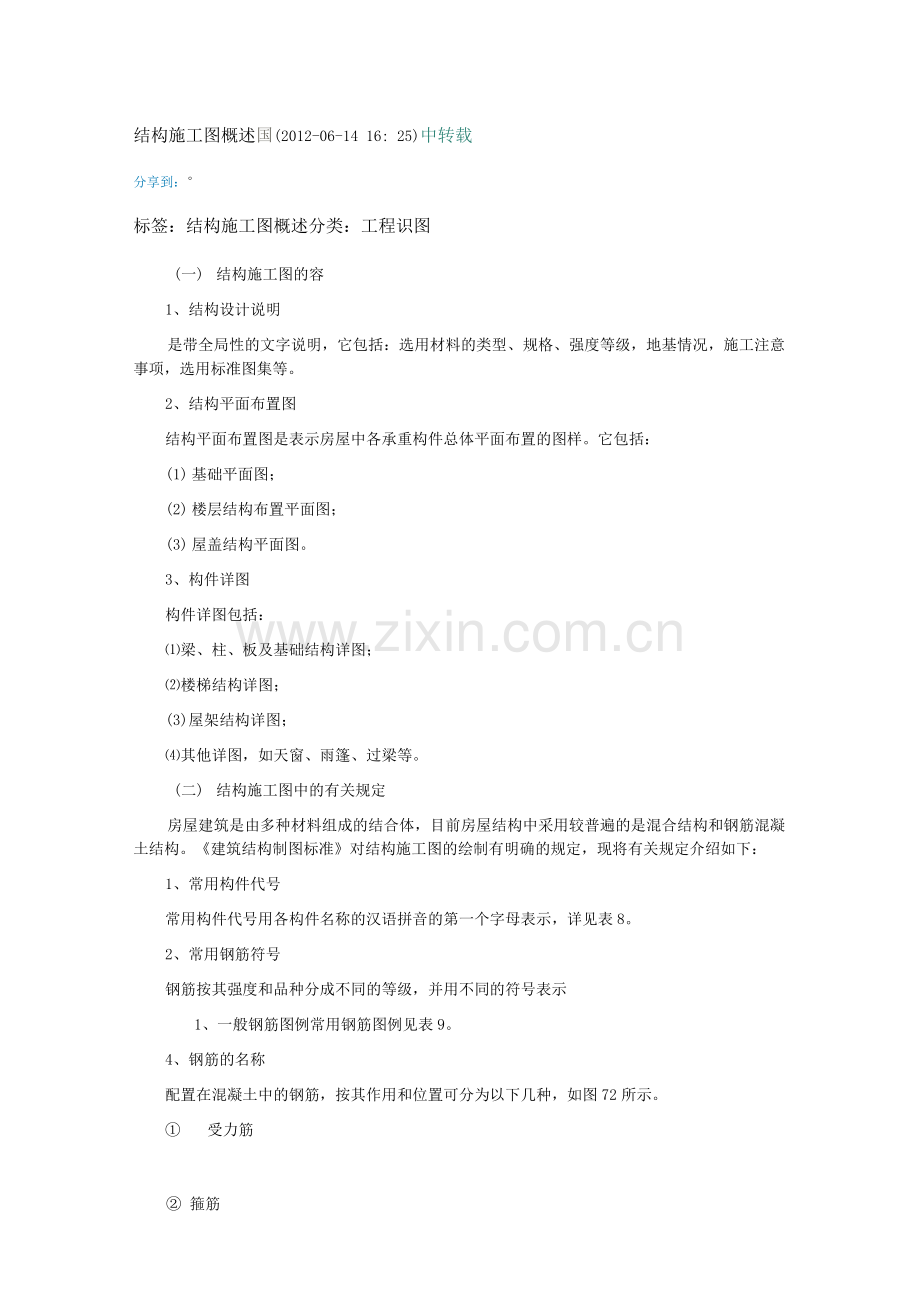

结构施工图概述国(2012-06-14 16: 25)中转载
分享到：°
标签：结构施工图概述分类：工程识图
(一) 结构施工图的容
1、结构设计说明
是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。
2、结构平面布置图
结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：
(1) 基础平面图；
(2) 楼层结构布置平面图；
(3) 屋盖结构平面图。
3、构件详图
构件详图包括：
⑴梁、柱、板及基础结构详图；
⑵楼梯结构详图；
(3)屋架结构详图；
⑷其他详图，如天窗、雨篷、过梁等。
(二) 结构施工图中的有关规定
房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：
1、常用构件代号
常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表8。
2、常用钢筋符号
钢筋按其强度和品种分成不同的等级，并用不同的符号表示
1、一般钢筋图例常用钢筋图例见表9。
4、钢筋的名称
配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图72所示。
① 受力筋

② 箍筋
③ 架立筋
④ 分布筋
⑤ 构造筋
2、保护层
（图75构件中钢筋的名称）
钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
6、钢筋的标注
钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线式标注，其标注形式有下面两种：
① 标注钢筋的根数和直径
② 标注钢筋的直径和相邻钢筋中心距
7、钢筋混凝土构件图示法
为了清楚地表明构件部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。
表8常用构件代号
序
'名称
号代
序
'名称
号代
月
'名称
代
1
板
B
9 1
圈梁
Q
3
承台
T C
2
屋面板
W
2
过梁
G
3
设备基础
S
3
空心板
K
2
过系梁
L
3
桩
Z
4
槽形板
C
2
基础梁
J
4
挡土墙
D
5
折板
Z
2
楼梯梁
T
4
地沟
D

6
密肋板
M
2
框架梁
K
4
柱间支撑
Z
7
楼梯板
T
2
框支梁
/
4
垂直支撑
C
8
盖板
G
2
屋面框架梁
W
KL
4
水平支撑
S
9
挡雨板
Y
2
檩条
T L
4
梯
T
0 1
吊车安全道板
D
2
屋架
W
4
雨篷
Y
1
墙板
Q
2
托架
T
4
阳台
T Y
2 1
天沟板
T
GB
3
天窗架
C
4
梁垫
L
3 1
梁
L
3
框架
K
4
预埋件
M
4 1
屋面梁
W
3
刚架
G
5
天窗端壁
T
5 1
吊车梁
D
3
支架
Z
5
钢筋网
W
6 1
单轨吊车梁
DL D
3
柱
Z
5
钢筋骨架
G
7 1
轨道连接
GL D
3
框架柱
K
5
基础
J
8 1
车挡
C
3
构造柱
G
5
暗柱
A
表9 一般钢筋图例

J
下名称
图例
说明

号

1
钢筋横断面

2
无弯钩的钢筋端部

下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示
3
带半圆形弯钩的钢筋端部

4
带直钩的钢筋端部

5
带丝扣的钢筋端部

6
无弯钩的钢筋搭接

带半圆弯钩的钢筋搭接

8
带直钩的钢筋搭接

9
花篮螺丝钢筋接头

0 1
机械连接的钢筋接

用文字说明机械连接的式
（三）平法设计注写式

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
在平面布置图上表示各构件尺寸和配筋的式，分平面注写式、列表注写式和截面注写式三种。
按平法设计绘制结构施工图时，应将所有柱、墙、梁构件进行编号，并用表格或其他式注明各结构层楼地）面标高、结构层高及相应的结构层号。
柱平法施工图系在柱平面布置图上采用列表式或截面注写式表达。
截面注写式系在分标准层绘制的柱平面布置图上，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸和配筋具体数值。
以图73为例，说明采用截面注写式表达柱平法施工图的容。
（图76柱平法施工图容）
梁平法施工图系在梁平面布置图上采用平面注写式或截面注写式表达。
平面注写式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的式来表达梁平法施工图。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。如图72所示
图73四个梁截面系采用传统表示法绘制
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表11的规定。
（图78梁的截面配筋图）
表10梁编号
梁类型
代号
序号
跨数及是否带有悬挑
楼层框架梁
KL
* *
(* *、(* * 或(* * B)
屋面框架梁
WKL
* *
(* *、(* * 或(* * B)
框支架
KZL
* *
(* *、(* * 或(* * B)
非框架梁
L
* *
(* *、(* * 或(* * B)
悬挑梁
*L
* *

井字梁
JZL
* *
(* *、(* * 或(* * B)
1、梁集中标注

梁集中标注的容，有五项必注值及一项选注值，规定如下：
第一项：梁编号
第二项：梁截面尺寸b/（宽隔）
第三项：梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数
第四项：梁上部通长筋或架立筋
第五项：梁侧面纵向构造钢筋或受扭钢筋
第六项：梁顶面标高高差
2、梁原位标注
（1 ）梁支座上部纵筋
当上部纵筋多于一排时，用斜线"/将各排纵筋自上而下分开
当同排纵筋有两种直径时，用加号"+,将两种直径相连，注写时将角部纵筋写在前面。
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注
⑵梁下部纵筋
① 当下部纵筋多于一排时，用斜线“7将各排纵筋自上而下分开
② 当同排纵筋有两种直径时，用加号"+,将两种直径的纵筋相连，注写时角筋写在前面
③ 当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号。
④ 当已按规定注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。
⑶附加箍筋或吊筋
附加箍筋和吊筋可直接画在平面图中的主梁上，用线引注总配筋值见图76）。当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不同时，再原位引注。
（图79附加箍筋和吊筋的画法示例）
（4）当在梁上集中标注的容不适用于*跨或*悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。
梁的原位标注和集中标注的注写位置及容见图75。
梁平法施工图平面注写式示例见图76
（图80梁的标注注写位置及注写容）
（图81梁平法施工图）
