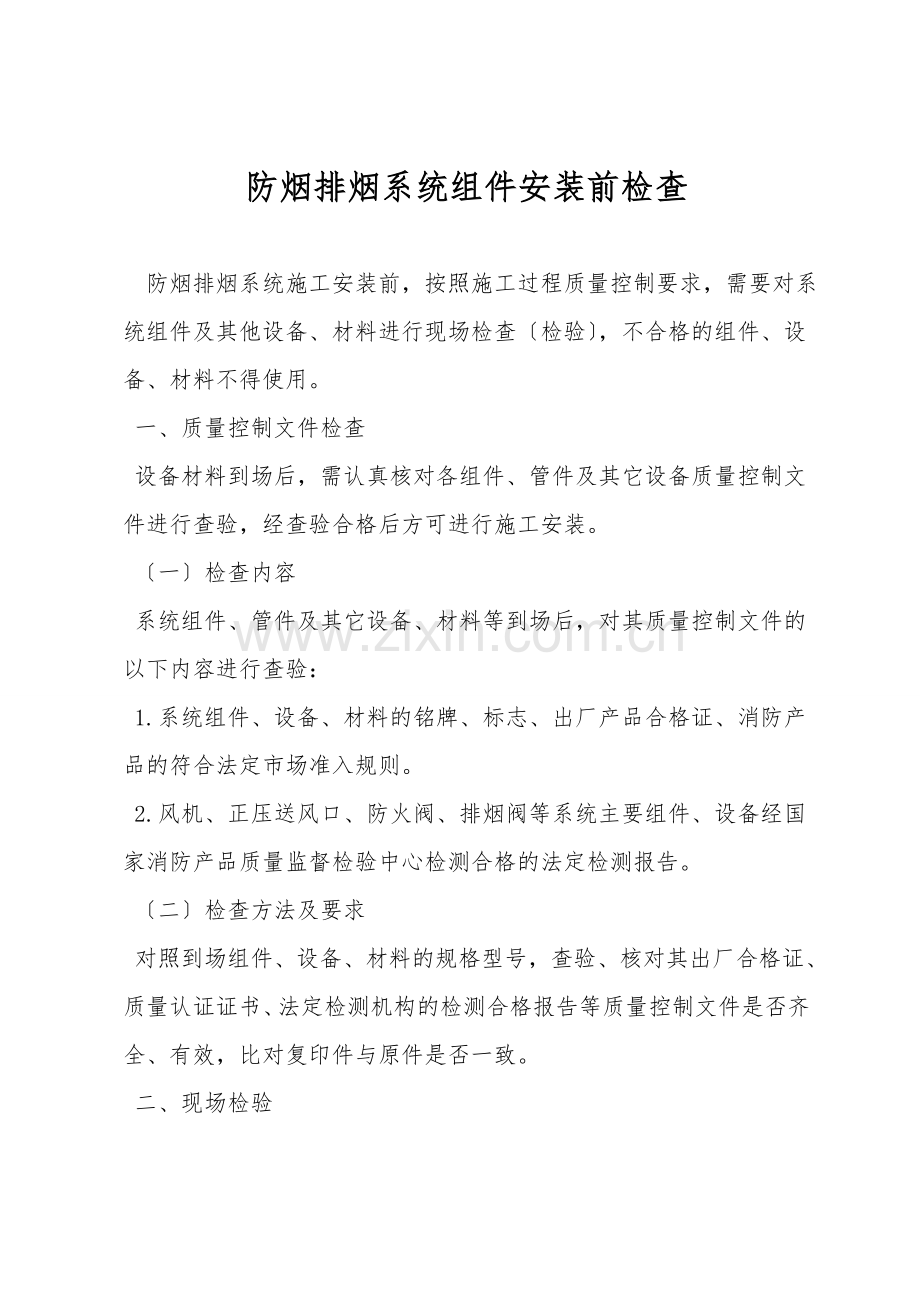

防烟排烟系统组件安装前检查

防烟排烟系统施工安装前，按照施工过程质量控制要求，需要对系统组件及其他设备、材料进行现场检查〔检验〕，不合格的组件、设备、材料不得使用。
一、质量控制文件检查
设备材料到场后，需认真核对各组件、管件及其它设备质量控制文件进行查验，经查验合格后方可进行施工安装。
〔一〕检查内容
系统组件、管件及其它设备、材料等到场后，对其质量控制文件的以下内容进行查验：
1.系统组件、设备、材料的铭牌、标志、出厂产品合格证、消防产品的符合法定市场准入规则。
2.风机、正压送风口、防火阀、排烟阀等系统主要组件、设备经国家消防产品质量监督检验中心检测合格的法定检测报告。
〔二〕检查方法及要求
对照到场组件、设备、材料的规格型号，查验、核对其出厂合格证、质量认证证书、法定检测机构的检测合格报告等质量控制文件是否齐全、有效，比对复印件与原件是否一致。
二、现场检验
系统组件、材料、设备到场后，对其外观、规格型号、基本性能、严密性等进行检查。
〔一〕检查内容及要求

〔1〕风管的材料品种、规格、厚度等应符合制定要求和国家现行标准的规定。当采纳金属风管且制定无要求时，钢板或镀锌钢板的厚度应符合表3-11-2-1的规定；
表3-11-2-1 钢板风管板材厚度
风管直径D或长边尺寸b
〔mm〕 送风系统〔mm〕 排烟系统
〔mm〕
圆形风管 矩形风管

2000＜D〔b〕4000 按制定 1.20 按制定
〔2〕有耐火极限要求的风管的本体、框架与固定材料、密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合制定要求和国家现行标准的规定。

〔1〕排烟防火阀、送风口、排烟阀〔口〕等符合有关消防产品标准的规定，其规格、型号应符合制定要求，手动开启灵活、关闭可靠严密；
〔2〕电动防火阀、送风口和排烟阀〔口〕的驱动装置，动作应可靠，在最大工作压力下工作正常；
〔3〕防烟、排烟系统柔性短管的制作材料必须为不燃材料。

符合产品标准的规定，排烟风机符合有关消防产品标准的规定，其型号、规格应符合制定要求，出口方向正确。

符合有关消防产品标准的规定，其型号、规格应符合制定要求，动作可靠。

符合制定要求，动作可靠。
〔二〕检查方法
测试，观察检查，查验产品的质量合格证实文件、符合国家市场准入要求的检验报告。
