空压站岗位操作规程.doc

空压站岗位操作规程

    ⑴积极参加生产管理，认真执行操作规程和安全规程。
    ⑵负责本岗位所属设备的运转、维护、润滑保养工作，确保备用设备处于合格状态，配合有关单位对设备进行周期检查。
    ⑶负责连续供风，确保风压在规定范围内。
    ⑷勤巡检、勤分析、勤调整，按时填写各项操作运行记录，确保安全生产。
    ⑸负责本岗位电器、设备及环境卫生的清理工作，使其经常保持清洁。
    ⑹负责生产工具，清防器材及各项公用器材的保管和维护。

    ⑴3L-10/8-I型空气压缩机：
    空气经滤清器、消声器进入空压机经两级压缩后至后冷却器冷却后进入储气罐，然后送至全厂用户。冷凝的油水进入油水分开罐，分开出油和水。
    ⑵Z -6/8-I型空压机及净化装置：
    空气经滤清器、消声器进入空压机一级气缸压缩后，经一级冷却器冷却至40℃以下，通过一级分开器进入二级气缸，压缩后经二级冷却器冷却至40℃以下，通过二级分开器进入储气柜，经干燥器干燥后送储气罐至全厂用户。干燥器成对配置，交替工作，再生。
    附工艺流程图

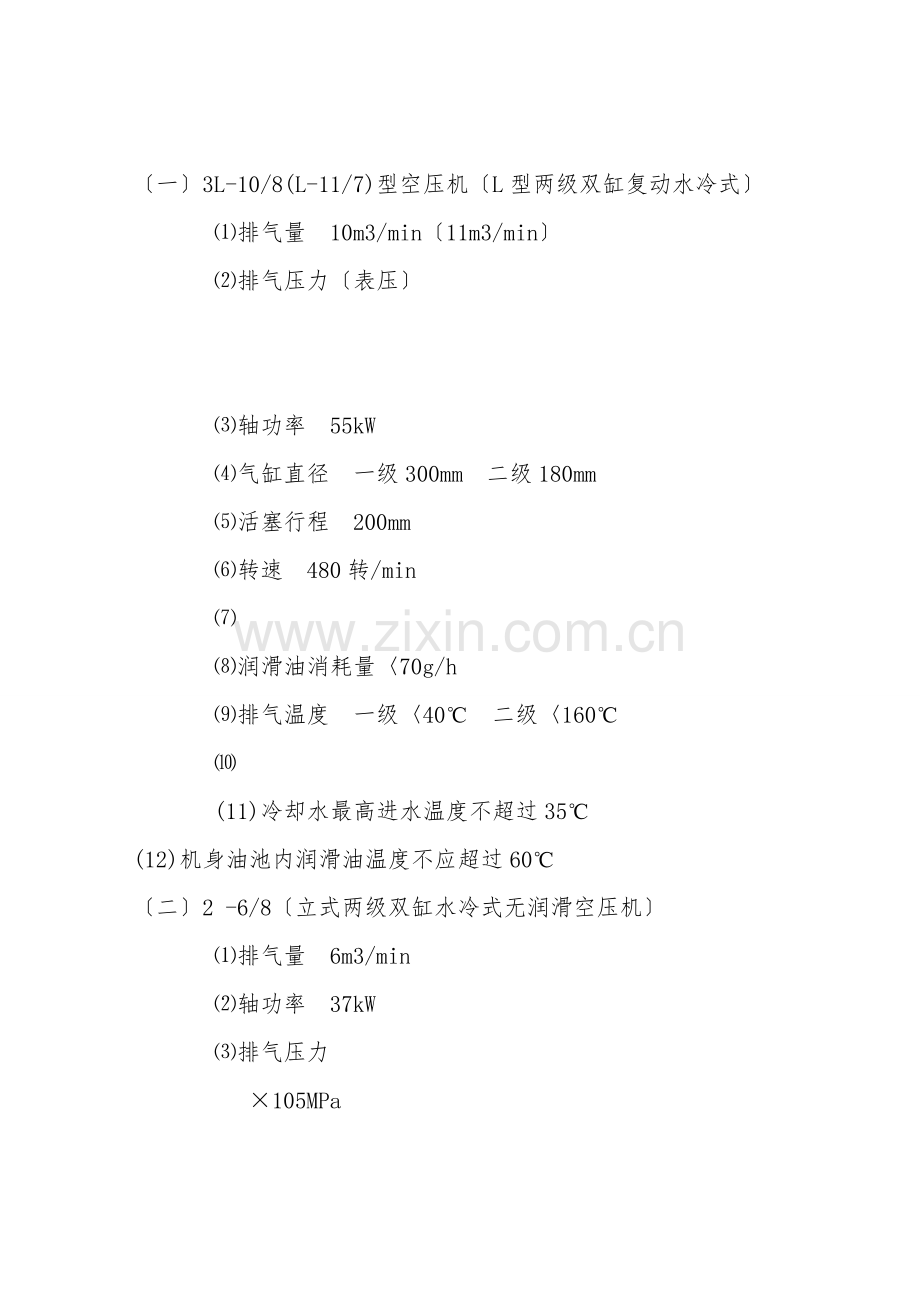

〔一〕3L-10/8(L-11/7)型空压机〔L型两级双缸复动水冷式〕
    ⑴排气量 10m3/min〔11m3/min〕
    ⑵排气压力〔表压〕

    ⑶轴功率 55kW
    ⑷气缸直径 一级300mm 二级180mm
    ⑸活塞行程 200mm
    ⑹转速 480转/min
    ⑺
    ⑻润滑油消耗量〈70g/h
    ⑼排气温度 一级〈40℃ 二级〈160℃
    ⑽
    (11)冷却水最高进水温度不超过35℃
(12)机身油池内润滑油温度不应超过60℃
〔二〕2 -6/8〔立式两级双缸水冷式无润滑空压机〕
    ⑴排气量 6m3/min
    ⑵轴功率 37kW
    ⑶排气压力
     ×105MPa

    ⑷额定转速 740转/min
    ⑸各级排气温度 〈160℃
    ⑹冷却后的排气温度 〈40℃
    ⑺进水温度 〈30℃ 出水温度 〈40℃
    ⑻油泵压力 ×105Pa
    ⑼冷却水消耗量〈2.4m3/小时〔h〕
    ⑽油温〈60℃
    (11)外型尺寸
        L2250×W2530×H1930
〔三〕空气干燥净化装置
    ⑴型号GWu型无热再生净化装置
    ⑵额定排气量 6m3/min
    ⑶有效供气量 〉5m3/min
    ⑷工作压力
    ⑸供气压力
    ⑹再生方式 无热再生
    ⑺重量 850kg
    ⑻外型尺寸 1220×960×2050
    ⑼本装置配机型号 2Z-6/8-I

 序号       名称及规格          单位        数量
 ⑴   空气压缩机3L-10/8-I型    台          2
  Q=10m3/min
 ⑵    空气压缩机L-11/7-I型    台          1
  Q=11m3/min
 ⑶    电动机 JY250M-6          台          3
 N=65kW    u=380V
 n=986r/min
 ⑷   储气罐            个          3
 ⑸   后冷却器                  台          3
 ⑹   油冷却器                  个          3
 ⑺   消声器                    个          3
 ⑻ 废油收集箱         个          1
 ⑼ 无油润滑空气压缩机         台          2
 2Z-6/8-I
 Q=6m3/min
 ⑽ 电动机Y2805-8               台         2
 N=37kW    u=380V
(11)   储气罐             个          2
 (12) 空气净化装置DWu-6/8-B型    个          1
(13) 净化空气储气罐      个          1
 (14) 洁油与污油箱               个          1
 (15) 手动单梁悬挂起重机         套          1
  5D×Q×Z
 (16)   环链手拉葫芦I28a          个          1
 HS2型 Q=2t

    ⑴设备运行中要定期巡检，注意观察设备的运行工况及有关参数，发现问题及时处理汇报，并如实做好记录。
    ⑵依据不同的设备，搞好设备润滑工作。润滑时要严格遵循“五定〞〔即定人、定点、按时、定质、定量〕和“三级过滤〞的原则。
    ⑶经常检查润滑状况，发现油质变差要及时改换。
    ⑷备用设备要经常盘车，并定期进行空运转，确保备用合格。
    ⑸关于设备的跑、冒、滴、漏现象要及时处理。
    ⑹搞好设备卫生，做到设备见本色。
    ⑺长期停用的设备，要做好相应的保养工作。
    ⑻严格按照操作规程操作设备。严禁违章操作和设备带病运转；不同意超负荷运行。
