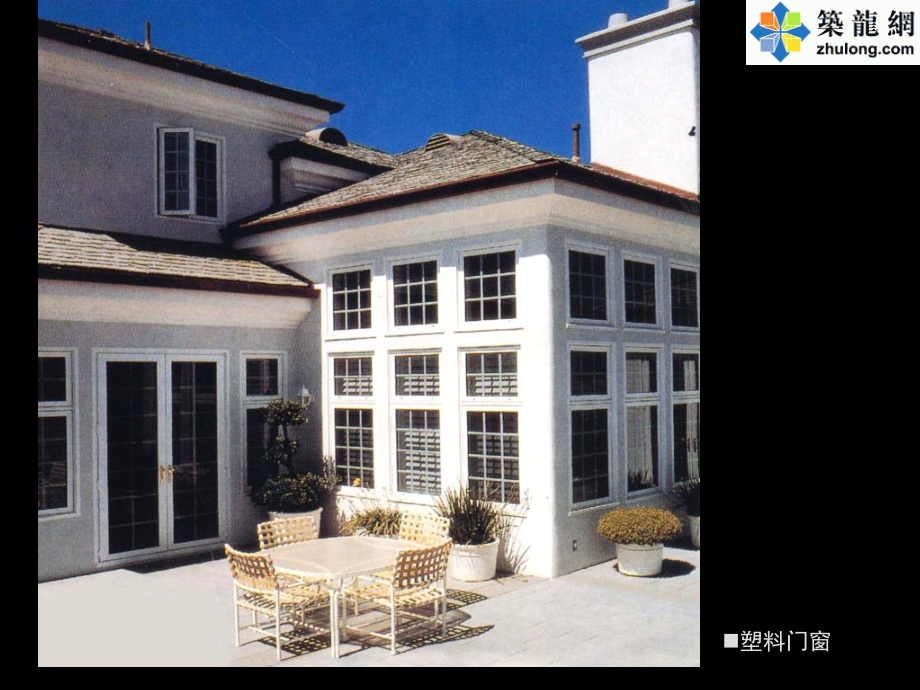

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,塑料门窗,空腹钢窗,木窗,第,7,章 门和窗,7.2,门窗的组成,门窗框,门窗与建筑墙体、柱、梁等构件联接的部分，起固定作用，还能控制门窗扇启闭的角度,门框构成,门窗框又称作门窗樘，一般由两边的垂直边梃和自上而下分别称作上槛、中槛（又称作中横档）、下槛的水平构件组成,第,7,章 门和窗,7.2,门窗的组成,门窗框,门窗与建筑墙体、柱、梁等构件联接的部分，起固定作用，还能控制门窗扇启闭的角度,门窗扇,门窗可供开启的部分,门扇的类型主要有镶板门、夹板门、百页门、无框玻璃门等,窗扇有镶玻璃、镶百页、无框玻璃等形式,夹板门,镶玻璃门,镶板门、玻璃门、纱门和百页门的立面形式,镶板门构造,夹板门构造,窗扇构成,塑钢门窗断面举例,窗扇构成大多与镶玻璃门相仿，也由上下冒头、中间冒头以及左右边梃组成,单层玻璃塑钢推拉窗断面,内衬加强钢管,弹性垫块,塑料窗框,塑料窗扇,固定用密封条,玻璃,滑轨,固定用密封条,无框玻璃门及玻璃窗,第,7,章 门和窗,7.2,门窗的组成,门窗框,门窗与建筑墙体、柱、梁等构件联接的部分，起固定作用，还能控制门窗扇启闭的角度,门窗扇,门窗可供开启的部分,门扇的类型主要有镶板门、夹板门、百页门、无框玻璃门等,窗扇有镶玻璃、镶百页、无框玻璃等形式,门窗五金,在门窗各组成部件之间以及门窗与建筑主体之间起到联接、控制以及固定的作用,门的五金主要有把手、门锁、铰链、闭门器和门挡等,窗的五金有铰链、风钩、插销、拉手以及导轨、转轴、滑轮等,各式铰链,平移式滑杆,各式门窗锁,各式定门器,第,7,章 门和窗,7.3,门窗开启方式及门窗开启线,门的开启方式,单向平开、双向平开、推拉、折叠、旋转、升降、卷帘、上翻等,窗的开启方式,固定、平开、悬窗（上悬、中悬、下悬）、立转、推拉、折叠等,门的开启方式,窗的开启形式,平开门,移门,立轴转门,旋转门,折叠门,卷帘门,升降门,中悬窗及固定扇组合,上悬窗,平移窗,平开窗,平移百叶窗,中悬窗及上下推拉窗,上悬窗,按照相应的制图规范规定，在建筑立面图上，用细实线表示门窗扇朝外开，用虚线表示其朝里开。线段交叉处是门窗开启时转轴所在位置，而非把手所在位置。门窗扇若平移，则用箭头来表示,门窗开启线画法,第,7,章 门和窗,7.4,门窗的安装,门窗框的安装,立樘（立口）：先将门窗框立起来，临时固定，待其周边墙身全部完成后，再撤去临时支撑。立樘时门窗的实际尺寸与洞口尺寸相同,塞樘（塞口）：将门窗洞口留出，完成墙体施工后再安装门窗框。塞樘时门窗的实际尺寸要小于门窗的洞口尺寸,木门窗立樘安装工艺示意,塞樘时木门窗框与墙身间的相对位置及缝隙处理,(b),不带附框的空腹钢窗安装,空腹钢窗窗框安装工艺,(a),带副框的空腹钢窗安装,铝合金及塑钢窗窗框安装工艺,水泥砂浆嵌缝,铝合金门窗和塑钢窗在门窗框与洞口的缝隙中不能嵌入砂浆等刚性材料，而是必须采用柔性材料填塞。常用的有矿棉毡条、玻璃棉条、泡沫塑料条、泡沫聚氨酯条等。外门窗应在安装缝两侧都用密封胶密封。,塑料或金属门窗框安装及填缝,第,7,章 门和窗,7.4,门窗的安装,门窗框的安装,门窗扇的安装,按照开启方式通过各种铰链或插件、滑槽和滑杆与门窗框连接,立樘（立口）：先将门窗框立起来，临时固定，待其周边墙身全部完成后，再撤去临时支撑。立樘时门窗的实际尺寸与洞口尺寸相同,塞樘（塞口）：将门窗洞口留出，完成墙体施工后再安装门窗框。塞樘时门窗的实际尺寸要小于门窗的洞口尺寸,门扇上下立轴安装节点,门扇安装后上下转动轴处节点,预安装门轴,第,7,章 门和窗,7.4,门窗的安装,门窗框的安装,门窗扇的安装,按照开启方式通过各种铰链或插件、滑槽和滑杆与门窗框连接,立樘（立口）：先将门窗框立起来，临时固定，待其周边墙身全部完成后，再撤去临时支撑。立樘时门窗的实际尺寸与洞口尺寸相同,塞樘（塞口）：将门窗洞口留出，完成墙体施工后再安装门窗框。塞樘时门窗的实际尺寸要小于门窗的洞口尺寸,门窗玻璃的安装,木门窗用小钉子将玻璃卡住定位后在槽口四周嵌上油灰；金属和塑钢门窗先在门窗扇型材内侧凹槽内嵌入密封条，并在四周安放橡塑垫衬或垫底，等玻璃安放到位后，再将带密封条的嵌条将其固定压紧,塑钢门窗玻璃安装,玻璃,橡胶衬,橡胶垫,第,7,章 门和窗,7.5,门窗的防水构造及热工性能控制,造成门窗缝渗漏的原因,毛细现象及风压、热压,当雨水形成水膜,的时候会产生毛,细现象,门窗缝渗水原理,表面张力,风压会将雨水朝,门窗缝里压,造成,渗漏,门窗缝渗水原理,第,7,章 门和窗,7.5,门窗的防水构造及热工性能控制,造成门窗缝渗漏的原因,毛细现象及风压、热压,针对造成门窗缝渗漏的原因所采取的相应的构造措施,空腔原理的应用,空腔,放大空间,可以,破坏毛细孔,从,而破坏毛细现象,空间突然扩大,可以,减低风压,甚至造成,与室内等压,从而达,到减少渗漏的目的,门窗缝防水原理,第,7,章 门和窗,7.5,门窗的防水构造及热工性能控制,造成门窗缝渗漏的原因,毛细现象及风压、热压,针对造成门窗缝渗漏的原因所采取的相应的构造措施,空腔原理的应用,加强盖缝处理以及用柔性材料堵塞,双层玻璃空腹钢窗,密封条,真空双层玻璃,平开,下悬开启,空腔,密封刷（防风、防沙尘、防空气渗透）,玻璃转门,转门侧边及上下门缝采用密封刷,第,7,章 门和窗,7.5,门窗的防水构造及热工性能控制,造成门窗缝渗漏的原因,毛细现象及风压、热压,针对造成门窗缝渗漏的原因所采取的相应的构造措施,空腔原理的应用,加强盖缝处理以及用柔性材料堵塞,加强门窗缝排水,空腔,盖缝,柔性物堵塞,(b),塑钢窗纵剖面,(a),塑钢窗横剖面,(d),木窗积水槽、披水板及排水孔,(c),窗框断面围合空腔,门窗缝防水构造,金属或塑钢窗的排水口,第,7,章 门和窗,7.5,门窗的防水构造及热工性能控制,门窗是,整个建筑物外围护结构热工性能的薄弱环节。因为不同温度下空气的容重不同，产生的压力也不同，如果建筑室内外存在热压差，空气就会经门窗缝隙从压力高处向压力低处流动。这在冬天会形成冷风渗漏，而在夏季则会造成空调的能耗损失。此外，门窗材料的断面厚度较小，整体热工性能一般较差,改善门窗缝热工性能所采取的构造措施,加强门窗的气密性,选用具有良好热工性能的门窗材料及相应断热措施,窗缝密封条,空腹钢窗断面,密封条固定玻璃,绝缘断热材料,密封条,真空双层玻璃,空腔,聚酰胺隔板,聚酰胺隔板,双层中空玻璃,干燥剂,惰性气体,密封条,(b),开启状态,(a),闭合状态,(c),内部结构构成,保温金属窗实例一则,第,7,章 门和窗,7.6,特殊门窗的构造,包括防火、隔声、防射线等类别的门窗以及天窗等处于特殊部位的窗,木质防火门,木质防火门,木质防火门常用做法是在门扇外侧包裹,5mm,厚的石棉板及一层,26,号镀锌铁皮，门框也应包裹石棉板及铁皮或使用钢门框,通向疏散楼梯的电梯间防火门,闭门器,阻燃密封带,用于消防楼梯等关键部位的防火门应安装闭门器，在门窗框与门窗扇的缝隙中应嵌有防火材料做的密封条或在受热时膨胀的嵌条,地下室密闭防火门,地下室钢筋混凝土密闭防火门,隔声门及隔声前室,隔声门的门扇构造及密闭方式,第,7,章 门和窗,7.6,特殊门窗的构造,包括防火、隔声、防射线等类别的门窗以及天窗等处于特殊部位的窗,天窗按照剖面形式可分为：,平天窗,在建筑物屋顶部位，采光口直接对着天空的天窗。,常见的类型有采光板、采光罩、采光带等几种,平天窗的形式,第,7,章 门和窗,7.6,特殊门窗的构造,包括防火、隔声、防射线等类别的门窗以及天窗等处于特殊部位的窗,天窗按照剖面形式可分为：,平天窗,在建筑物屋顶部位，采光口直接对着天空的天窗。,常见的类型有采光板、采光罩、采光带等几种,气楼式天窗,局部取消屋面板，在此部位用天窗架支起高,出屋面主体的小屋面，利用其两侧的侧窗采光和通风,气楼式天窗的组成,气楼式天窗的形式,(a),矩形天窗,(b)M,形天窗,(c),锯齿形天窗,第,7,章 门和窗,7.6,特殊门窗的构造,包括防火、隔声、防射线等类别的门窗以及天窗等处于特殊部位的窗,天窗按照剖面形式可分为：,平天窗,在建筑物屋顶部位，采光口直接对着天空的天窗。,常见的类型有采光板、采光罩、采光带等几种,气楼式天窗,局部取消屋面板，在此部位用天窗架支起高,出屋面主体的小屋面，利用其两侧的侧窗采光和通风,下沉式天窗,利用分别布置在屋架上下弦上的屋面板间的,高差而构成的天窗，按照断面形式，可分为两侧下沉式、,横向下沉式、中井式、边井式四种类型,(a),两侧下沉式,(c),中井式,(d),边井式,(b),横向下沉式,下沉式天窗的形式,点状平天窗（结合结构布置）,点状采光天窗,某地下车站采光天窗,某教学楼采光天窗,“,老虎”天窗,条形采光天窗,条形采光天窗,某可开启平天窗防水实例,某平天窗脊部及檐口构造,玻璃拼接时，拼接处应打密封胶或做盖缝处理；玻璃边缘最好挑出井壁外，以利排水,采光天窗脊部防水构造,做气楼的工业厂房,利用结构空间做采光天窗,做采光天窗的体育场馆,
