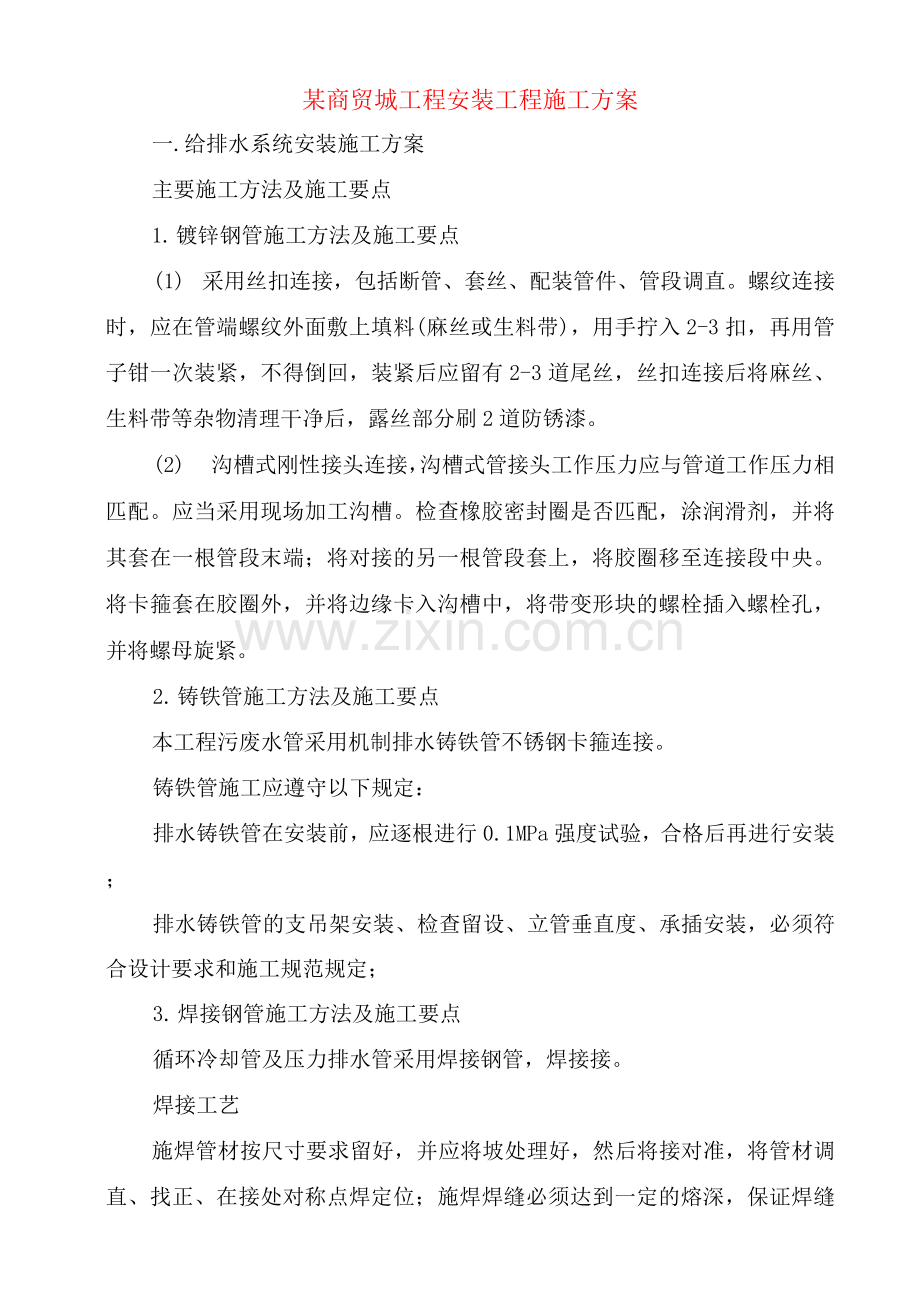

某商贸城工程安装工程施工方案
一.给排水系统安装施工方案
主要施工方法及施工要点
1. 镀锌钢管施工方法及施工要点
(1) 采用丝扣连接，包括断管、套丝、配装管件、管段调直。螺纹连接时，应在管端螺纹外面敷上填料(麻丝或生料带)，用手拧入2-3扣，再用管子钳一次装紧，不得倒回，装紧后应留有2-3道尾丝，丝扣连接后将麻丝、生料带等杂物清理干净后，露丝部分刷2道防锈漆。
(2) 沟槽式刚性接头连接，沟槽式管接头工作压力应与管道工作压力相匹配。应当采用现场加工沟槽。检查橡胶密封圈是否匹配，涂润滑剂，并将其套在一根管段末端；将对接的另一根管段套上，将胶圈移至连接段中央。将卡箍套在胶圈外，并将边缘卡入沟槽中，将带变形块的螺栓插入螺栓孔，并将螺母旋紧。
2. 铸铁管施工方法及施工要点
本工程污废水管采用机制排水铸铁管不锈钢卡箍连接。
铸铁管施工应遵守以下规定：
排水铸铁管在安装前，应逐根进行0.1MPa强度试验，合格后再进行安装；
排水铸铁管的支吊架安装、检查留设、立管垂直度、承插安装，必须符合设计要求和施工规范规定；
3. 焊接钢管施工方法及施工要点
循环冷却管及压力排水管采用焊接钢管，焊接接。
焊接工艺
施焊管材按尺寸要求留好，并应将坡处理好，然后将接对准，将管材调直、找正、在接处对称点焊定位；施焊焊缝必须达到一定的熔深，保证焊缝的抗压、抗拉强度，对壁厚》5mm的管，必须开坡，坡型式应符合下表的要求，两对接焊的管之间应留有一定的间隙，焊底不应超过管壁内表面。
坡制作可采用坡机、氧气切割，用气割加工的坡，必须将其表面的氧化皮及毛刺等清除干净。
4. 阀门及附件的施工方法及施工要点
阀门安装前应按设计文件核对其规格型号，并按介质的流向确定其安装的方向。当阀门与管道以法兰或螺纹连接时，阀门应在关闭状态下安装，安装位置应方便操作，手柄或手轮一般不得朝下。采用丝扣连接的铜阀，不能用管钳直接卡住阀门，要用布或其它软质材料裹住阀门，以防卡坏阀门。
循环冷却水系统中的阀件自重较大，垂直安装吊装时要用麻绳绑在本体上或吊环上，不能系在手轮及手柄上。
5. 卫生洁具施工方法及施工要点
基本要求
卫生洁具在安装时要求轻拿轻放，尤其在固定时用力要适中，防止将螺栓四周的陶瓷压破。各种水阀在安装时最好用软布进行保护然后进行紧固。
成排安装的卫生洁具首先要用连通管校验各排水的中心线是否在同一条中心线上，如有偏差应进行校正，确保安装后整齐、美观。
卫生洁具安装完后，立即进行单个试漏，用气囊堵住下端逐个盛水进行试验。
.通风空调工程（甲方指定分包）
通风与空调风工艺流程：
配合留洞---风管及部件的制作---风管及部件的安装---严密性试验设备安装保温单机试运转
1. 配合留洞：
首先核查空调专业混凝土楼板、墙洞是否全部在结构图中有反映，若有漏，请设计增补，在土建绑扎每一部位钢筋前将事先加工的木盒子运至现场，若风管尺寸为A*B,则木盒子外框尺寸（A+10cm）*（B+10cm）,结构绑扎钢筋，割好放置木盒子之洞后，核实洞尺寸，将木盒嵌入、固定，待混凝土浇筑，拆模后核实。人防通风系统测压管在土建布置钢筋网时埋设于混凝土墙内，室外出入进风管道安装时要求密闭盘焊接严密，应在浇筑墙体时预埋，不得预留孔洞后安装。
2. 风管及部件的制作：
风管的材质选用镀锌铁皮、无机玻璃钢；
3. 风管的严密测试：
风管安装完毕，且在风管保温之前，首先进行风管的检漏。国家规定的风管的漏风检测分为漏光法检测和漏风量测试两种方法。通风空调低压系统的严密性检验宜采用抽检，抽检率为5%,在加工工艺及安装操作质量得到保证的前提下，采用漏光法检测，漏光检测不合格时，应按规定的抽检率，作漏风量测试。排烟系统属中压系统，在漏光检测合格条件下，对系统风管漏风量测试实行抽检，抽检率为20%。系统风管漏风量测试时被抽检系统应全数合格，如有不合格时，应加倍抽检至全数合格。
三.电气安装工程
（一）电气安装工艺流程图:

（二）防雷接地及安全措施安装

1. 本工程按二类防雷建筑物进行防雷设计。采用25*4热镀锌扁钢作为避雷带接闪器，沿女儿墙四周敷设，支持卡子间距为1米，转角处悬空段不大于0.3米，避雷带高出屋面装饰柱或女儿墙0.15米，屋面采用25*4热镀锌扁钢组成不大于10米*10米避雷网格。
2. 避雷引下线利用结构柱内（剪力墙内）主钢筋。钢筋单根最小截面为巾10-巾16时，四根为一组，钢筋单根最小截面大于巾16时，二根为一组。钢筋上下应焊接，柱子上端预埋1*1*6钢板，用于柱内主筋与避雷带连接的转换。
3. 本工程的用电设备外壳、配电箱、控制箱及插座箱的金属外壳、金属电缆桥架、电梯轨道、保护钢管必须与配电系统保护线（PE ）连接。
（三）导线敷设
工艺流程示意图：扫管一选择导线一穿引线一放线及断线一导线与带线绑扎一带护一管内穿线一导线焊接一导线包扎一导线绝缘摇测
1. 管内穿线必须满足下列条件：
A. 混凝土结构工程必须经过结构验收和核实。
B. 砖混结构工程必须粗装修完成以后。
C. 电线管内不得有积水及潮气侵入。
D. 导线的规格、型号必须符合设计要求，并有出厂合格证。
E. 检查各个管的护是否齐全。
2. 管内穿线的要求：
A. 当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
B. 两人穿线时，应配合协调、一拉、一送。同一交流回路的导线必须穿于同一管内，不同回路，不同电压和交流与直流的导线不得穿入同一管内。
C. 管内敷设的绝缘导线，其额定电压不应低于5V, 导线在变形缝处，补偿装置应活动自如，导线应留有一定的余度。导线在管内不应有接头和扭结，接头应设在接线盒内。
（四）配电箱安装
施工准备I-］弹线定位t市安装H跨接地线|-^接线H箱芯安装f绝缘摇测
1. 配电箱安装时，位置应正确，部件齐全，箱体开合适，切
整齐，零线经零线端子连接，PE线压接牢固。配电箱的配线须排列整齐，绑扎成束固定在板上，引入的导线应留出适当的余量以利检修，
金属构架、铁盘及电器的金属外壳应有良好接地。
2. 所有配电箱均应设有专用工作零母线和保护零母线各一条，其中工作零母线必须与箱体绝缘，保护零母线与配电箱体有可靠连接。箱门二层板都应有接地裸带引至保护零母线，并做可靠连接（二层板必须有专用接地柱），箱体内应当有明显、易操作的地方设置不可拆卸的接地螺丝，并有接地标志。
