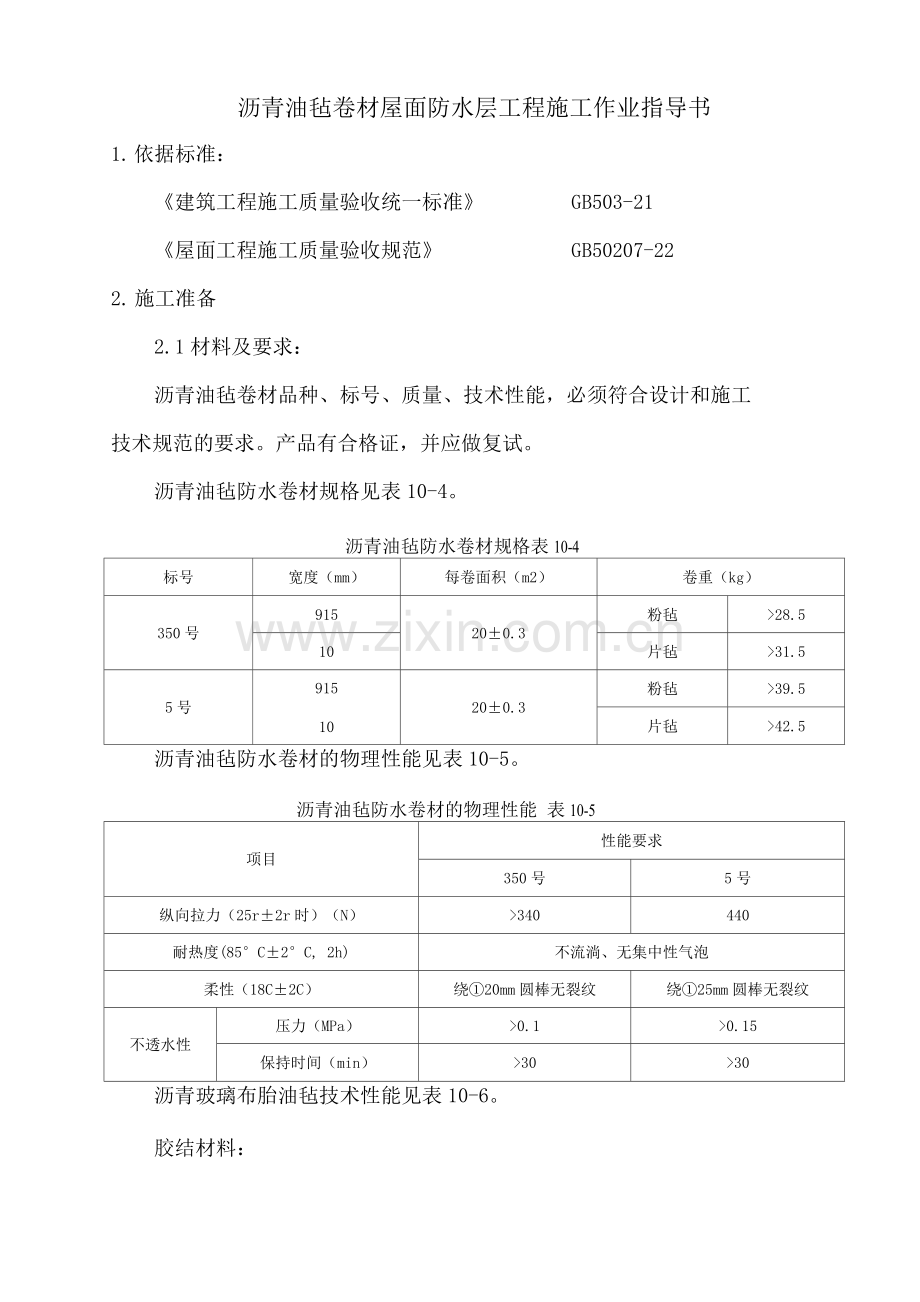

沥青油毡卷材屋面防水层工程施工作业指导书
1. 依据标准：
《建筑工程施工质量验收统一标准》 GB503-21
《屋面工程施工质量验收规范》 GB50207-22
2. 施工准备
2.1材料及要求：
沥青油毡卷材品种、标号、质量、技术性能，必须符合设计和施工
技术规范的要求。产品有合格证，并应做复试。
沥青油毡防水卷材规格见表10-4。
沥青油毡防水卷材规格表10-4
标号
宽度（mm）
每卷面积（m2）
卷重（kg）
350号
915
20±0.3
粉毡
>28.5
10
片毡
>31.5
5号
915
10
20±0.3
粉毡
>39.5
片毡
>42.5
沥青油毡防水卷材的物理性能见表10-5。
沥青油毡防水卷材的物理性能 表10-5
项目
性能要求
350号
5号
纵向拉力（25r±2r时）（N）
>340
440
耐热度(85°C±2°C, 2h)
不流淌、无集中性气泡
柔性（18C±2C）
绕①20mm圆棒无裂纹
绕①25mm圆棒无裂纹
不透水性
压力（MPa）
>0.1
>0.15
保持时间（min）
>30
>30
沥青玻璃布胎油毡技术性能见表10-6。
胶结材料：

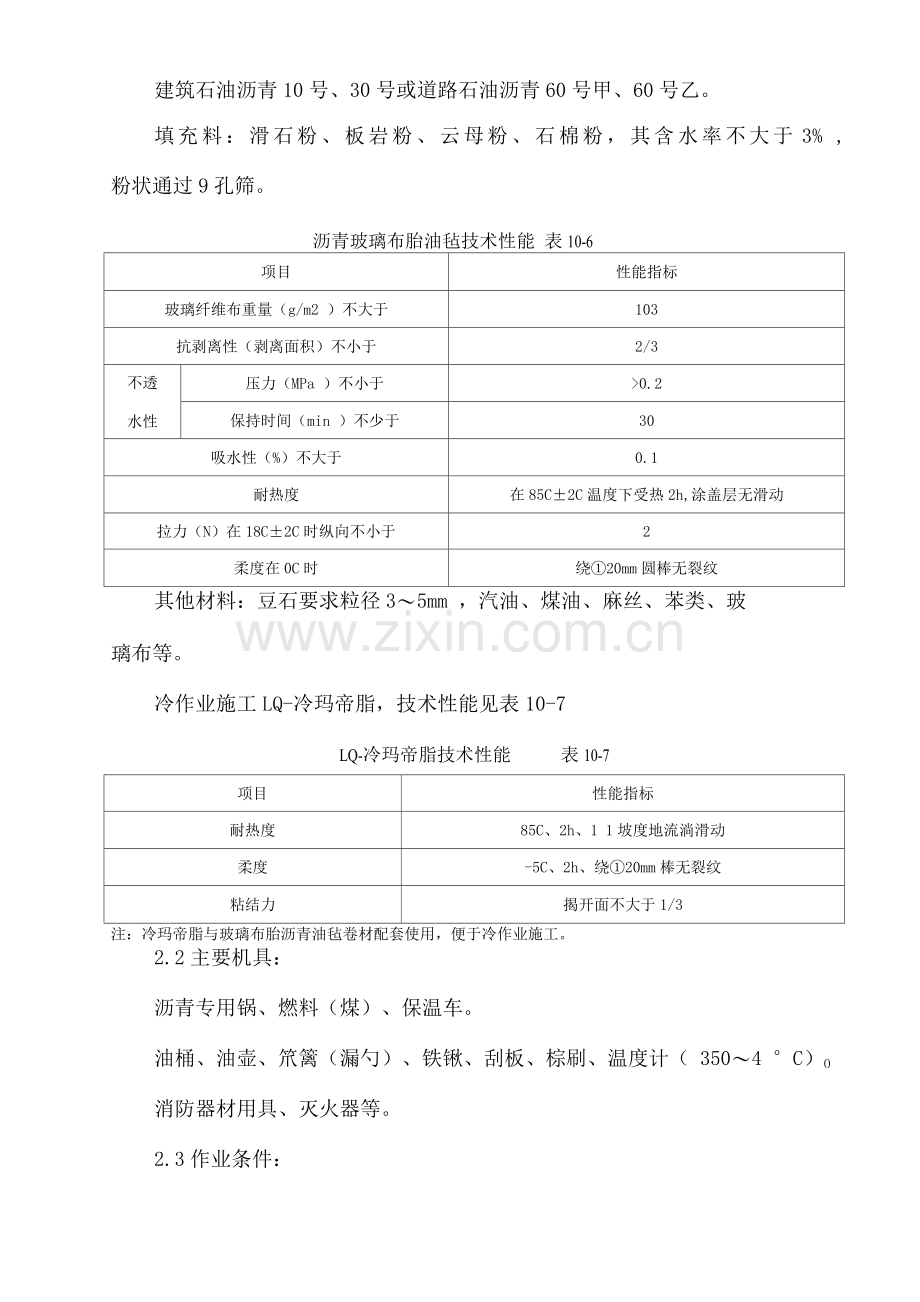

建筑石油沥青10号、30号或道路石油沥青60号甲、60号乙。
填充料：滑石粉、板岩粉、云母粉、石棉粉，其含水率不大于3% ,
粉状通过9孔筛。
沥青玻璃布胎油毡技术性能 表10-6
项目
性能指标
玻璃纤维布重量（g/m2 ）不大于
103
抗剥离性（剥离面积）不小于
2/3
不透
水性
压力（MPa ）不小于
>0.2
保持时间（min ）不少于
30
吸水性（%）不大于
0.1
耐热度
在85C±2C温度下受热2h,涂盖层无滑动
拉力（N）在18C±2C时纵向不小于
2
柔度在0C时
绕①20mm圆棒无裂纹
其他材料：豆石要求粒径3〜5mm ，汽油、煤油、麻丝、苯类、玻
璃布等。
冷作业施工LQ-冷玛帝脂，技术性能见表10-7
LQ-冷玛帝脂技术性能 表10-7
项目
性能指标
耐热度
85C、2h、1 1坡度地流淌滑动
柔度
-5C、2h、绕①20mm棒无裂纹
粘结力
揭开面不大于1/3
注：冷玛帝脂与玻璃布胎沥青油毡卷材配套使用，便于冷作业施工。
2.2主要机具：
沥青专用锅、燃料（煤）、保温车。
油桶、油壶、笊篱（漏勺）、铁锹、刮板、棕刷、温度计（ 350〜4 °C）O
消防器材用具、灭火器等。
2.3作业条件：
屋面施工前，应掌握施工图的要求，造反防水工程专业队，编制防
水工程施工方案。
屋面施工应按施工工序进行检验，基层表面必须平整、坚实、干燥、
清洁，且不得有起砂、开裂和空鼓等缺陷。
屋面防水层的基层必须施工完毕，经养护、干燥，且坡度应符合设
计和施工技术规范的要求，不得有积水现象。
防水层施工前，突出屋面的管根、预埋件、楼板吊环、拖拉绳、吊
架子固定构造处等，应做好基层处理；阴阳角、女儿墙、通气囱根、天窗、
伸缩等、变形缝等处，应做成半径为150mm 的圆弧或钝角。
3. 操作工艺
3.1工艺流程：
基层清理T沥青熬制配料T喷刷冷底子油T铺贴卷材附加层T铺贴屋面
第一层油毡T铺贴屋面第二层油毡T铺设保护层。
3.2基层清理：防水屋面施工前，将验收合格的基层表面的尘土、杂物清
扫干净。
3.3沥青熬制配料：
沥青熬制：先将沥青破成碎块，放入沥青锅中逐渐均匀加热，加热
过程中随时搅拌，熔化后用笊篱（漏勺）及时捞清杂物，熬至脱水无泡沫时
进行测温，建筑石油沥青熬制温度应不高于240 °C，使用温度不低于190 °C。
冷底子油配制：熬制的沥青装入容器内，冷却至110 C，缓慢注入
汽油，随注入随搅拌，使其全部溶解为止，配合比（重量比）为汽油70%、
石油沥青30%。
沥青玛帝脂配制：按照《屋面工程技术规范》附录A中的规定执行,沥青玛帝脂配合成分必须由试验室经试验确定配料，每班应检查玛帝脂耐热
度和柔韧性。
3.4喷刷冷底子油：沥青油毡卷材防水屋面在粘贴卷材前，应将基层表面
清理干净，喷刷冷底子油，大面喷刷前，应钭边角、管根、雨水等处先喷
刷一遍，然后大面积喷第一遍，待第一遍涂刷冷底油干燥后，再喷刷第二遍，
要求喷刷均匀无漏底，干燥后方可辅粘卷材。
3.5铺贴卷材附加层：沥青油毡卷材屋面，在女儿墙、檐沟墙、天窗壁、
变形缝、烟囱根、管道根与屋面的交接处及檐、天沟、斜沟、雨水、屋
脊等部位，按设计要求先做卷材附加层，各部位构造见图10-1〜图10-12。
3.6铺贴屋面第一层油毡：
铺贴油毡的方向：应根据屋面的坡度及屋面是否受振动等情况，坡
度小于3%时，宜平行屋脊铺贴；坡度在3%〜15%时，平行或垂直于屋脊铺
贴；当坡度大于15%或屋面受振动，卷材应垂直于屋脊铺贴。
铺贴油毡的顺序：高低跨连体屋面，应先铺高跨后铺低跨，铺贴应
从最低标高处开始往高标高的方向滚铺，浇油应沿油毡滚动的横向成蛇形操
作，铺贴操作人员用两手紧压油毡卷向前滚压铺设，应用力均匀，以将浇油
挤出、粘实、不存空气为度，并将挤出沿边油刮去以平为度；粘贴材料厚度
宜为1〜1.5mm。冷玛帝脂厚度宜为0.5〜1mm 。
铺贴各层油毡搭接宽度：长边不小于70mm ,短边不小于1mm 。
若第一层油毡采用花、条空铺方法，其搭接长边不小于1mm ,短边不小于
150mm 。
3.7铺贴屋面第二层油毡：油毡防水层若为五层做法，即两毡三油，做法
同第一层。第一层与第二层油毡错开搭接缝不小于250mm 。搭接缝用玛帝脂封严；设计无板块保护层的屋面，应在涂刷最后一道玛帝脂时（厚度宜为2〜
3mm ）随涂随将豆石保护层撒在上面，注意均匀与粘结。
3.8铺贴屋面第三层油毡：油毡防水层若为七层做法，操作同第一层，第
三层油毡与第二层油毡错开搭接缝。
3.9铺贴油毡卷材防水层细部构造：
无组织排水檐：在8mm 宽范围内卷材应满粘，卷材收头应固
定封严，见图10-13。
突出屋面结构处防水做法：屋面与突出屋面结构的连接处，铺贴在
立墙上的卷材高度应不小于250mm ，一般可用叉接法与屋面卷材相互连接，
将上端收头固定在墙上，如用薄钢板泛水覆盖时，也应将卷材上端先固定在
墙上，然后再做钢板（白铁）泛水，并将缝隙用密封材料嵌封严密。其构造
见图 10-1 图 10-12。
水落卷材防水做法：内部排水铸铁雨水，应牢固地固定在设计
位置，安装前应清除铁锈，刷好防锈漆，水落连接的各层卷材应牢固地粘
贴在杯上，压接宽度不小于1mm 。水落周围5mm 范围，泛水不
小于5% ；基层与水落杯接触处应留20mm 宽、20mm 深凹槽，用玛帝脂
嵌填密实，见图10-10。
伸出屋面管道根部做法：根部周围做成圆锥台，管道与找平层相接
处留凹槽，嵌密封材料，防水层收头处用钢丝箍紧，并嵌密封材料。见图10-9。
3.10铺设卷材防水屋面保护层：一般油毡屋面铺设绿豆砂（小豆石）保
持层，豆石须洁净，粒径为35mm为佳，要求材质耐风化，涂刷23mm
厚的沥青玛帝脂，均匀撒铺豆石，要求将豆石粘结牢固。
4. 质量标准
卷材防水层质量检验标准
项
序
项 目
允许偏差(mm)
检验方法
主
控
项
目
1
卷材及配套材料质量
设计要求
检查出厂合格证、质量检验报告和现
场抽样复验报告
2
卷材防水层
第4.3.16条
雨后或淋水、蓄水检验
3
防水细部构造
第4.3.17条
观察检查和检查隐蔽工程验收记录
—
般
项
目
l
卷材搭接缝与收头质量
第4.3.18条
观察检查
2
卷材保护
第4.3.19条
观察检查
3
排汽屋面孔道留置
第4.3.20条
观察检查
4
卷材铺贴方向
铺贴方向正确
观察和尺量检查
5
搭接宽度允许偏差
-10mm
观察和尺量检查
5.成品保护
5.1施工过程中应防止损坏已做好的保温层、找平层、防水层、保护层。
5.2施工屋面运送材料的手推车支腿应用麻布包扎，防止将已做好的面层
损坏。
5.3防水层施工时应采取措施防止污染墙面、檐及门窗等。
5.4屋面施工中应及时清理杂物，不得有杂物堵塞水落、斜沟等。
5.5屋面施工各构造层应及时进行，特别是保护层应与防水层连续做，以
保证防水层的完整。
6.应注意的质量问题
6.1屋面积水：有泛水的屋面、檐沟，因泛水过小，不平顺：基层应按设
计或规定做好泛水，油毡卷材铺贴后，屋面坡度、平整度应符合屋面工程技
术规范的要求。
6.2屋面渗漏：屋面防水层铺贴质量有缺陷，防水层铺贴中及铺贴后成品
保护不好，损坏防水层，应采取措施加强保护。
6.3防水层空鼓：基层未干燥，铺贴压实不增，窝住空气；控制基层含水
率，操作时注意压实，排出空气。
7.质量记录
7.1油毡卷材和胶结材料产品合格证及复试资料。
7.2沥青胶结材料配制及粘贴试验资料。
7.3隐蔽工程检验资料和质量检验评定资料。
