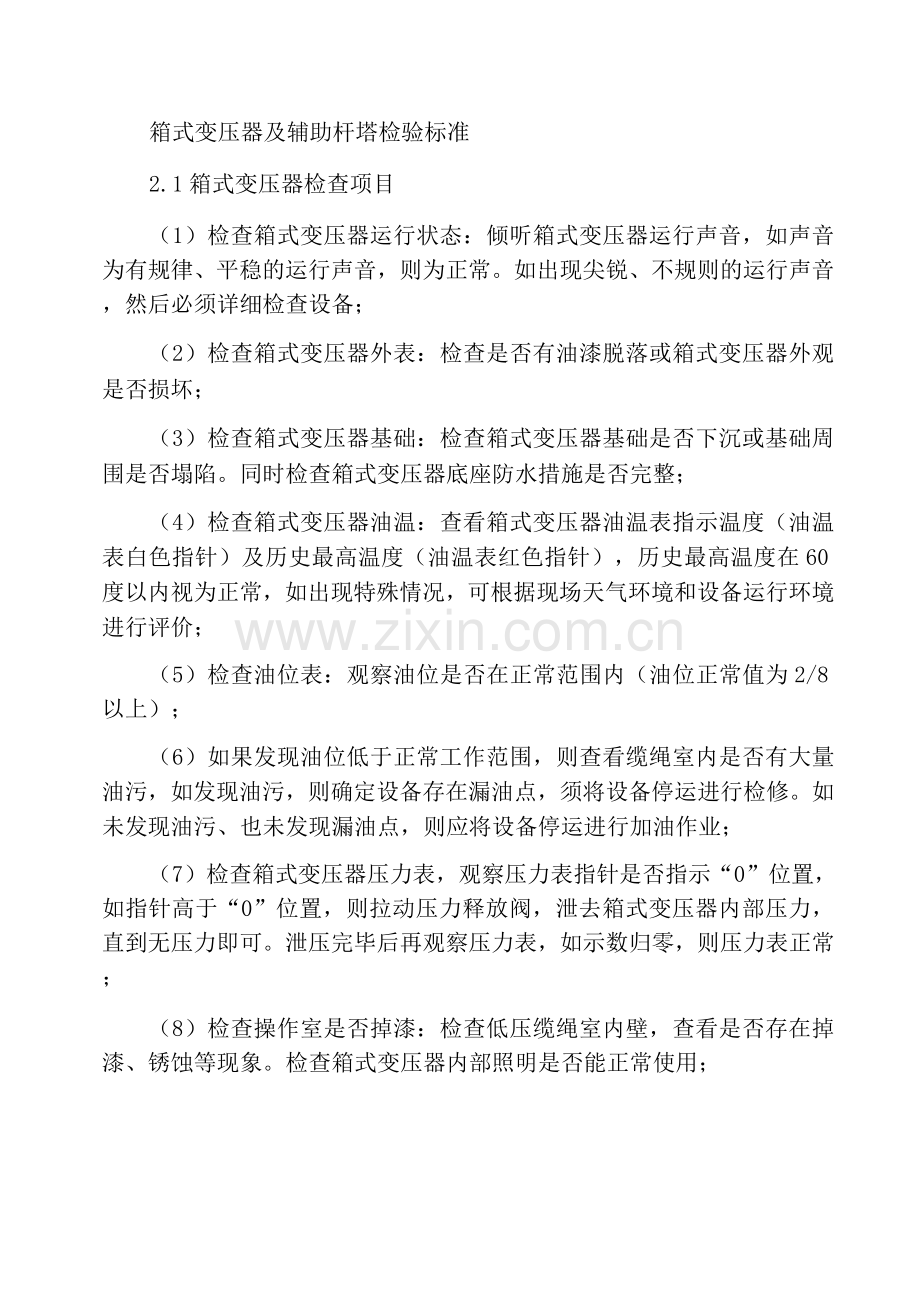

箱式变压器及辅助杆塔检验标准
2.1箱式变压器检查项目
（1）检查箱式变压器运行状态：倾听箱式变压器运行声音，如声音为有规律、平稳的运行声音，则为正常。如出现尖锐、不规则的运行声音，然后必须详细检查设备；
（2）检查箱式变压器外表：检查是否有油漆脱落或箱式变压器外观是否损坏；
（3）检查箱式变压器基础：检查箱式变压器基础是否下沉或基础周围是否塌陷。同时检查箱式变压器底座防水措施是否完整；
（4）检查箱式变压器油温：查看箱式变压器油温表指示温度（油温表白色指针）及历史最高温度（油温表红色指针），历史最高温度在60度以内视为正常，如出现特殊情况，可根据现场天气环境和设备运行环境进行评价；
（5）检查油位表：观察油位是否在正常范围内（油位正常值为2/8以上）；
（6）如果发现油位低于正常工作范围，则查看缆绳室内是否有大量油污，如发现油污，则确定设备存在漏油点，须将设备停运进行检修。如未发现油污、也未发现漏油点，则应将设备停运进行加油作业；
（7）检查箱式变压器压力表，观察压力表指针是否指示“0”位置，如指针高于“0”位置，则拉动压力释放阀，泄去箱式变压器内部压力，直到无压力即可。泄压完毕后再观察压力表，如示数归零，则压力表正常；
（8）检查操作室是否掉漆：检查低压缆绳室内壁，查看是否存在掉漆、锈蚀等现象。检查箱式变压器内部照明是否能正常使用；

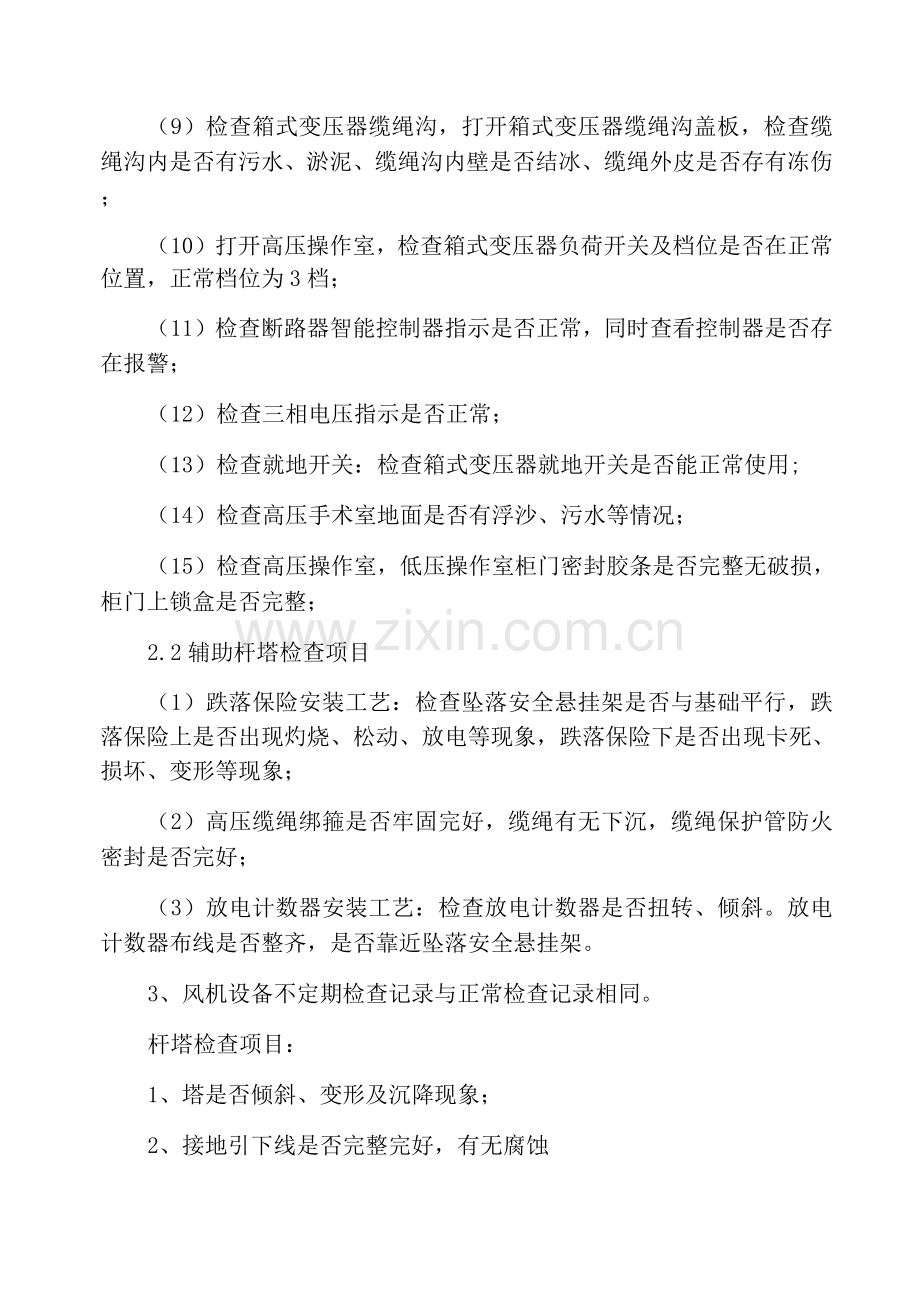

（9）检查箱式变压器缆绳沟，打开箱式变压器缆绳沟盖板，检查缆绳沟内是否有污水、淤泥、缆绳沟内壁是否结冰、缆绳外皮是否存有冻伤；
（10）打开高压操作室，检查箱式变压器负荷开关及档位是否在正常位置，正常档位为3档；
（11）检查断路器智能控制器指示是否正常，同时查看控制器是否存在报警；
（12）检查三相电压指示是否正常；
（13）检查就地开关：检查箱式变压器就地开关是否能正常使用;
（14）检查高压手术室地面是否有浮沙、污水等情况；
（15）检查高压操作室，低压操作室柜门密封胶条是否完整无破损，柜门上锁盒是否完整；
2.2辅助杆塔检查项目
（1）跌落保险安装工艺：检查坠落安全悬挂架是否与基础平行，跌落保险上是否出现灼烧、松动、放电等现象，跌落保险下是否出现卡死、损坏、变形等现象；
（2）高压缆绳绑箍是否牢固完好，缆绳有无下沉，缆绳保护管防火密封是否完好；
（3）放电计数器安装工艺：检查放电计数器是否扭转、倾斜。放电计数器布线是否整齐，是否靠近坠落安全悬挂架。
3、风机设备不定期检查记录与正常检查记录相同。
杆塔检查项目：
1、塔是否倾斜、变形及沉降现象；
2、接地引下线是否完整完好，有无腐蚀
3、铁塔安全警示牌、标志牌的相序板或标桩是否缺失；
4、杆塔材料是否松动、被盗；
5、金具是否完好，有无锈蚀、变形和松动；
6、架空线三相、避雷针漂浮、悬挂正常；
7、钢芯铝绞线应无断股和发热；
8、避雷线、OPGW、光缆是否异常；
9、架空线下方没有小于安全距离的障碍物，并且不会放电
10、没有鸟巢的塔
11、铁塔的驱鸟器不缺
12、阻尼器固定可靠，无运行
13、支撑绝缘子无裂纹
14、支撑绝缘子无放电痕迹
15、避雷器无裂纹
16、避雷器无放电痕迹
17、线夹没有松动、脱落
18、导线夹无发热现象
缆绳：
1、爬塔缆绳头固定可靠无松动
2、爬塔缆绳头无裂纹
3、塔缆绳头无发热发黑现象
4、爬塔缆绳头无放电现象
5、缆绳中间接头无放电现象
6、缆绳中间接头无鼓包涨包现象
7、缆绳中间接头井基础牢靠
8、缆绳中间接头井无积水
9、缆绳终端头固定可靠无松动
10、缆绳终端头缆绳头无裂纹
11、缆绳终端头缆绳头无裂纹
箱式变压器：
1、缆绳头是否发热或锈蚀
2、避雷器伞裙是否潮湿或肮脏
3、避雷器是否有放电现象
4、铜排或螺栓是否受热或腐蚀
5、是否干净无异物
6、铜排是否受热或生锈
7、保险丝是否脏或异常
8、负荷开关指示是否与实际位置相符
9、检查负载开关的真空包是否破裂或脏污
10、检查负载开关的绝缘支架是否开裂或脏污
11、负荷开关导电回路是否发热或锈蚀
12、负荷开关的主要结构部件是否受热或生锈
13、穿墙套管内是否有放电
14、穿墙套管是否开裂或脏污
15、加热器工作是否正常
16、灯是否正常工作
17、电磁锁是否正常（美变）
18、锁紧套钉是否正常（欧变）
19、是否干净无异物
20、变压器内是否有异响
21、高压侧套管内是否有放电
22、高/低压侧套管是否脏污或漏油
23、变压器箱和散热器是否泄漏
24、油枕是否泄漏/油位指示值
25、油枕油阀是否全开
26、高/低压连接铜排是否受热或生锈
27、变压器油温/油压指示值
28、呼吸器硅胶是否变色
29、气体继电器是否有气体指示
30、泄压阀是否漏油等异常
31、调压开关档位是否正确
32、排风机工作是否正常
33、保险丝是否加热或变色
34、断路器的工作指示是否与实际位置相符
35、断路器保护装置指示是否正常
36、铜排或螺栓是否受热变色
37、避雷器是否潮湿或脏污
38、检查控制变压器进线保险丝是否正常
39、控制变压器是否正常工作
40、排风机工作是否正常
41、壳体是否损坏
42、各通风窗是否有异物堵塞
43、门的开关是否灵活，插销是否正常
44、各室（柜）内部是否积水
45、基础中是否有水或异物
46、与基础的固定是否正常
47、接地连接是否断开或腐蚀
