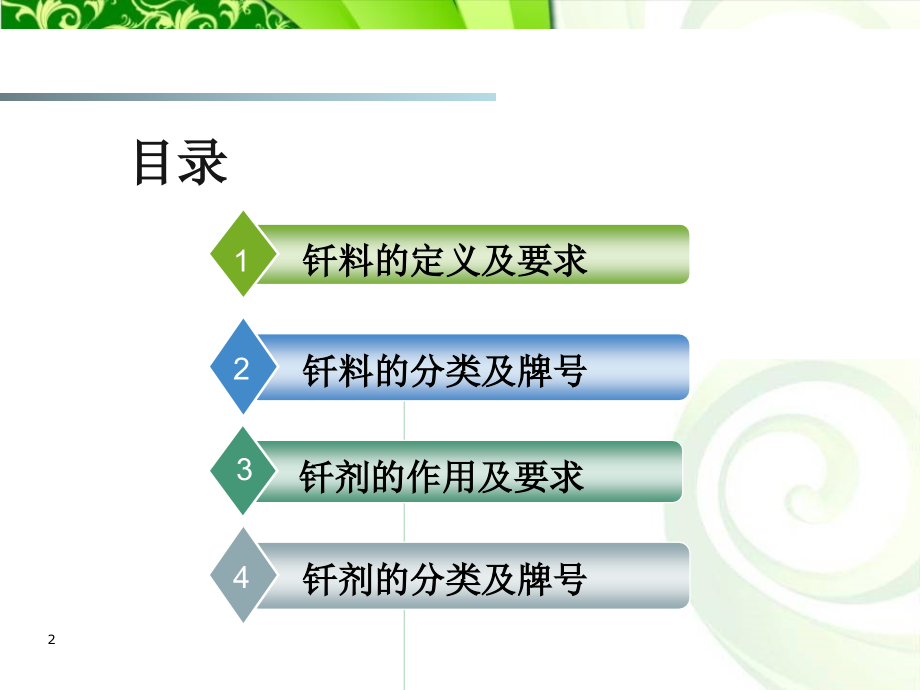

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,钎料和钎剂,目录,钎料的定义及要求,1,钎料的分类及牌号,2,钎剂的作用及要求,3,钎剂的分类及牌号,4,2,钎料的定义及要求,钎料：,钎焊过程中加入的一种金属或合金。,要求：,1,）有合适的熔点；,2,）对母材有良好的润湿性、漫流性及良好的填充间隙能力；,3,）与母材的线膨胀系数相接近，避免产生较大内应力；,4,）所用钎料钎焊的接头应能满足产品的工作要求；,5,）应尽可能具有良好的塑形，能被加工成所需要的各种形状；,6,）钎料内不应含有有毒或对人体有害的元素，并尽可能少用贵重和稀缺元素；,3,钎料的分类,钎料,软钎料,锡铅钎料,铝用软钎料,高温和低温软钎料,硬钎料,铜基,磷、锌、锡、锗等一系列铜基材料,铝基,银基,镍、锰、金、钯、钛基,4,软钎料,软钎料 熔点在,450,摄氏度以下的钎料。,软钎料中主要的金属元素是锡，其次是铅、铋、锌、铟、锑、镉、银、铜等。这些金属的不同组配构成了种类繁多、性能各异的软钎料。,5,软钎焊 锡铅钎料,软钎料中应用最多的是锡铅钎料。,锡铅钎料对母材金属均具有良好的润湿性能和铺展能力，尤其是共晶成分的钎料合金，在适当的温度条件下其铺展面积明显增大。加之其表面张力最小，流动性最好，力学性能也十分优异，因此成为电子工业中应用最广泛的钎料合金。,6,软钎焊 锡铅钎料,7,软钎焊 铝用软钎料,低温（,150260,）,主要是在锡或锡铅合金中加入少量锌，提高钎料与铝材的结合强度。熔点低，操作简便但接头的抗腐蚀性差。,中温（,260370,）,主要是锡锌合金，锌镉合金。与铝结合性能优良，接头的强度和耐腐性较好，但操作性难。,高温（,370,）,主要是以锌为基体，加入少量的铝、铜等合金元素，具有优良的强度和耐腐蚀性，但操作性难,8,9,硬钎料,硬钎料 熔点高于,450,的钎料，硬钎焊时使用的一种金属连接材料。,硬钎料主要包括铝基、铜基、银基和镍基等,4,种钎料。,10,硬钎料 铝基钎料,铝基钎料,以铝为基体的钎料，主要有铝硅共晶钎料、铝硅铜钎料和铝硅铜锌钎料。,铝硅共晶钎料的牌号为,HL400(11.0,13.0,Si,，余,Al),，具有良好的润湿性和流动性，钎接头的耐蚀性好，钎料具有一定的塑性，可以加工成薄片。广泛应用于纯铝及铝合金的炉中钎焊和火焰钎焊。缺点是熔点较高。,11,铝硅铜钎料的牌号为,HL401(4,0,7,0,Si,，,25,30,Cu,，余,Al),，可钎焊各种铝和铝合金。缺点是钎料性能太脆，难以加工成丝或片；钎接头的耐蚀性不如,HL400,好。,铝硅铜锌钎料的性能则介于上述两者之间。,硬钎料 铝基钎料,12,13,以铜为基体的钎料，主要有铜锌钎料和铜磷钎料。,铜锌钎料典型的为牌号,H62,，可用于火焰钎焊、高频钎焊和浸沾钎焊等，这类钎料当含锌量超过,40,后，性能变脆。,铜磷钎料包括铜磷共晶型钎料和铜磷银钎料两大类。,铜磷共晶型钎料，流动性好，广泛应用于钎焊铜和铜合金，但不适于钎焊钢。,铜磷银钎料导电性好，脆性比铜磷共晶小，广泛应用于电机制造中。,硬钎料 铜基钎料,14,银基钎料,以银为基体的钎料，主要有银铜钎料、银铜锌钎料和银铜锌镉钎料。银基钎料适于火焰钎焊、高频钎焊和炉钎焊。,镍基钎料,以镍为基体的钎料，主要有镍铬硅钎料、镍硅硼钎料、镍铬磷钎料和镍磷钎料。镍基钎料主要用于真空钎焊。,硬钎料中，还有锰基钎料，金基钎料和钯基钎料。,硬钎料 其他钎料,15,钎剂,一、钎剂的作用,a),去膜作用,去除母材和钎料表面的氧化物，为液态钎料在母材上铺展填缝创造必要条件。,b),保护作用,以液体薄层覆盖母材和钎料表面，隔绝空气而起到防止氧化作用。,c),活化作用,促进界面活化，改善液态钎料对母材表面的润湿能力。,16,钎剂,二.焊剂的基本要求,钎剂的熔点和最低活性温度比钎料的熔点低。在活性温度范围内应具有足够的流动性。,钎剂中各组员的气化温度应比钎焊温度高，以防止钎剂挥发而失去活性。,钎剂应能很好的溶解或破坏钎焊金属和钎料表面上形成的氧化膜,钎剂及其生成物的比重尽可能小，这样它们才能浮在液体钎料表面,17,钎剂分类,钎剂,软钎剂,无机软钎剂,有机软钎剂,硬钎剂,铝用钎剂,气用钎剂,18,钎剂,四.常用钎剂,1.,软钎剂主要适合于450,以下的低温钎焊,无机软钎剂,19,钎剂,b.有机软钎剂,20,钎剂,2.硬钎剂,主要适用于在450,以上的钎焊。,21,钎剂,3.铝用钎剂 通常由活性更强的碱金属和碱土金属的氟化物以及氯化物等组成,22,钎剂,4.气体钎剂 气体钎剂是一些活性较强的气体，如氯气、氯化氢气、氟化物和活性极高的金属元素的蒸汽等。,23,谢谢观赏！,
