电阻器——演示幻灯片.ppt

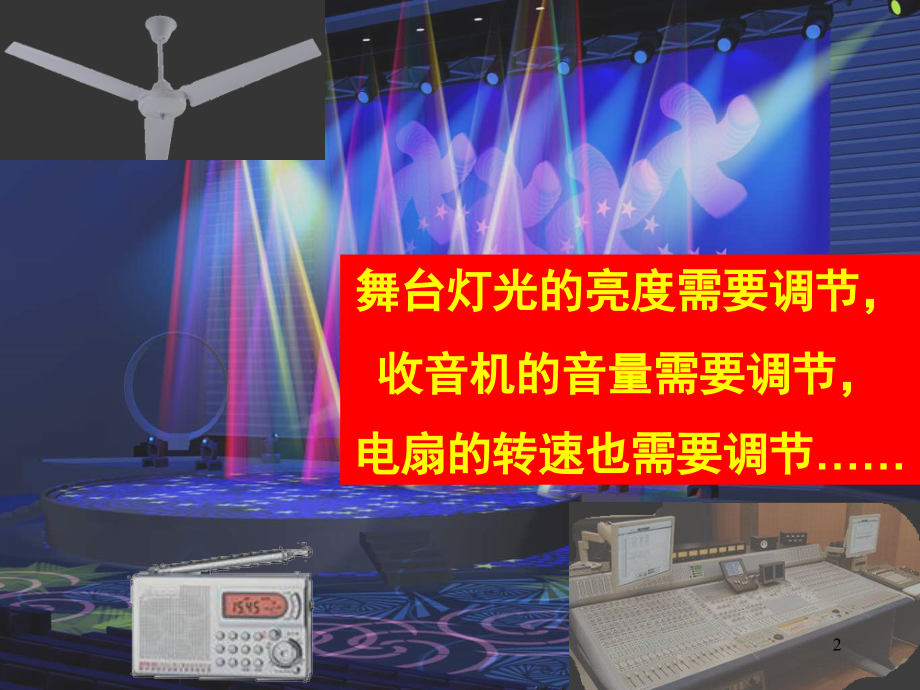

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,什么是电阻？,1,舞台灯光的亮度需要调节，,收音机的音量需要调节，,电扇的转速也需要调节,2,电阻器的基本知识：,1、定义：,电流通过导体时，导体对电流有一定的阻碍作用，这种阻碍作用称为电阻。,在电路中起电阻作用的元件称为电阻器。,符号：R 基本单位是（欧姆）,实际生活中，就是利用具有电阻特性的金属或非金属材料制成的、便于使用安装的电子元件。,3,2、作用：,它在电路中的用途是阻碍电流通过。具体来说电阻器在电气装置中的作用，大致可以归纳为降低电压、分配电压、限制电路电流及向各种电子元器件提供必要的工作条件（电压或电流）等几种功能。,用一句话总结：,稳定和调节电路中的电流和电压，起到降压、分流、分压、隔离、匹配和调节信号幅度等作用。,常用作分流器和分压器，以及作为消耗电能的负载电阻。,4,3、电阻器的电路符号,电阻器 电位器 可调电阻器 微调电阻器 敏感电阻器,5,4、电阻器的主要性能指标,电阻器的主要技术参数有：,标称电阻值、电阻值误差和额定功率。,1）、标称阻值：电阻器表面所标称的阻值。,2）、电阻值误差（偏差）：标称阻值与实际测量值之差。,3）、额定功率：在规定的气候、温度等条件下，电阻器长期工作时所允许承担的最大电功率。,6,5、电阻器的型号命名方法,7,表1 电阻器的材料、分类代号及其意义,8,课堂练习一：,分别写出下列符号所代表的含义：,1、R J 4 1,2、R X 8 1,3、RP X D 3,4、R J 2,5、RP T W 1,9,按组成材料不同,碳,膜,电,阻,金,属,膜,电,阻,金,属,氧,化,膜电阻,实,芯,碳,质,电阻,线,绕,电,阻,热敏,电,阻,光敏,电,阻,压敏,电,阻,电阻器的分类,金属玻璃釉电阻,按其结构,固定电阻器,可变电阻器（电位器）,敏感电阻器,10,实芯碳质,电阻器,无机,实芯电阻器,(RS型),有机实,芯电阻器,(RN型),结构：,用碳质颗粒导电物质(碳黑、石墨)作导电材料,用云母粉、石英粉、玻璃粉、二氧化钛作填料，另加黏合剂经加热压制而成。按照黏合剂的不同，分为有机实芯和无机实芯电阻器。,优点：,无机实芯电阻器温度系数较大，可靠性较高；,有机实芯电阻器过负荷能力强。,缺点：,无机实芯电阻器阻值范围小；,有机实芯电阻器噪声大、稳定性较差、分布电容和分布电感大。,金属玻璃釉,电阻器,(RI型),结构：,金属氧化物(如钌、银、钯、锡、锑等)和玻璃釉黏合剂混合后，涂覆在陶瓷骨架上，经高温烧结而成。属厚膜电阻。,优点：,耐高温、耐潮湿、温度系数小、负荷稳定性好、噪声小、,阻值范围大,(4.7,200 M,),。,固定,电阻器,11,碳质电阻,12,碳膜,电阻器,(RT型),结构：,以小瓷棒或瓷管作骨架，通过真空和高温，热分解出的结晶碳沉积生成,碳膜(,导电,膜)，,瓷管两端装上金属帽盖和引线，外涂保护漆。改变,碳膜的厚度和长度，获得不同阻值。,优点：,稳定性好、噪声低、价格低、阻值范围宽(几,欧,几兆欧)。,金属膜,电阻器,(RJ型),结构：,以小瓷棒或瓷管作骨架，,由合金粉蒸发而成的金属膜形成,导电,膜，,瓷管两端装上金属帽盖和引线，外涂保护漆。,优点：,各项指标均优于碳膜电阻。稳定性好、噪声低、价格低、阻值范围宽,(10,10M,),。,金属氧化膜,电阻,(RY型),结构：,用锑或锡等金属盐溶液喷雾到炽热的陶瓷,骨架,表面，沉积形成,导电,膜，,瓷管两端装上金属帽盖和引线，外涂保护漆。,优点：,性能可靠、过载能力强、额定功率大,(最大达15 kW),缺点：,阻值范围小,(1,200 k,),。,实例,固定,电阻器,13,碳膜电阻,14,金属膜电阻,15,金属氧化膜电阻,16,各种膜式电阻实物照片,17,线绕,电阻器,(,RX型),结构：,用金属电阻丝绕制在陶瓷或其它绝缘材料的骨架上，表面涂以保护漆或玻璃釉。,优点：,阻值精确,(5,56 k,),、功率范围大、工作稳定可靠、噪声小、耐热性能好。(主要用于精密和大功率场合)。,缺点：,体积较大、自身电感大，使高频性能差、时间常数大。,只适用于频率在50 kHz以下的电路。,固定,电阻器,18,各种线绕电阻,（A）不同外型线串电阻,（B）水泥电阻,19,热敏,电阻器,RT,优点：,对温度灵敏、热惰性小、寿命长、体积小、结构简单。,用途：,测温、控温、报警、气象探测、微波和激光功率测量等。,特性：,电阻值随温度显著变化。,分类：,按温度,特性分,正温度系数热敏电阻,PTC,（,T,R,）,负温度系数热敏电阻,NTC,（,T,R,）,按温度变化的灵敏度分：,缓变型、突变型。,按电阻受热方式分：,直热式、旁热式。,按结构和形状分：,棒状、圆片、方片、珠状、线管状、薄膜及厚膜等。,t,主要参数：,额定功率、标称阻值、允许偏差；测量功率、材料常数、电阻温度系数、最高工作温度、开关温度、标称电压、工作电流、最大电压、绝缘电阻。,敏感,电阻器,20,光敏,电阻器,RL,或,RG,优点：,对光敏感。无光照时呈高阻，光照时阻值随,光强度变小,。,用途：,照明控制、报警、相机自动曝光控制及测量仪器等。,特性：,电阻值随外界光照强度大小而变化。,分类：,按光谱,特性分,可见光光敏电阻,紫外光光敏电阻,红外光光敏电阻,按制作材料分：,多晶光敏电阻、单晶光敏电阻或硫化铬,CdS,、硒化铬,CdSe,、硫化铬,CdS,、硫化铅,PbS,、硒化铅,PbSe,、锑化铟,InSb,主要参数：,亮电阻,R,L,、暗电阻,R,D,、最高工作电压,V,M,、亮电流,I,L,、暗电流,I,D,、时间常数、温度系数灵敏度。,敏感,电阻器,21,压敏,电阻器(,VSR,),RV,U,特性：,电阻值随电压非线性变化。当两端电压低于标称额定值时，电阻值接近无穷大；当两端电压略高于标称额定值时，压敏电阻被击穿导通，由高阻态变低阻态。,用途：,过压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪和保护半导体元器件等。,分类：,按特性分,对称型压敏电阻（,无极性,）,非对称型压敏电阻（,有极性,）,按材料分：,氧化锌、碳化硅、金属氧化物、锗（硅）、钛酸钡等压敏电阻。,按结构和形状分：,结型、体型、单颗粒层、薄膜等压敏电阻。,主要参数：,标称电压、电压比、最大限制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容。,敏感,电阻器,22,可变电阻器,：,定义：,可变电阻器是指阻值在规定的范围内可以连续调节的电阻器，又称电位器。,结构：,由外壳、滑动片、电阻体和3个引出端组成。,分类：,按调节方式可分为：旋转式、直滑式,按联数可分为：单联式、多联式,按有无开关可分为：有开关、无开关,按阻值输出函数可分为：线形、对数式、指数式电位器,（可变电阻器的常见外形如下图所示）,23,内部,碳膜电位器实例,24,各种不同外型的可变电阻,（A）半固定电阻,（B）可变电阻,25,电位器的主要技术指标,(1)额定功率,电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。使用中应注意额定功率不等于中心抽头与固定端的功率。,(2)标称阻值,标在产品上的名义阻值，其系列与电阻的系列类似。,(3)允许误差等级,实测阻值与标称阻值误差范围根据不同精度等级可允许,20%、,10%、,5%、,2%、,1%的误差。精密电位器的精度可达0.1%。,(4)阻值变化规律,指阻值随滑动片触点旋转角度（或滑动行程）之间的变化关系，这种变化关系可以是任何函数形式，常用的有直线式、对数式和反转对数式（指数式）。,26,注意：电阻的一些表面特征,电阻只有引脚，没有正负。,电阻器体积越大，功率越大,焊接时，直标电阻数值应朝上,27,电阻的表示方法：,电阻的额定功率、阻值和允许误差一般都标在电阻上。额定功率较大的电阻，一般都印在电阻的表面上，额定功率较小的电阻可从它的几何尺寸和表面积看出。,电阻值及允许误差有三种表示方法：,直标法、字母数字混标法、色标法,28,在一些体积较大的电阻上，其阻值直接用阿拉伯数字表示，允许误差用百分数表示，如“100 10%”,表示：电阻值100，允许误差是10%。,1、直标法,29,2、字母数字混标法,字母数字混标法是用字母和数字混合来表示电阻的一种方法。,避免了在图纸或实物上由于印刷或磨损而将关键数字（如小数点或零）丢掉。,如“0.2”被表示为“R2”；“2R2”表示2.2；“2K2”表示2.2K；“3G3”表示3300M等,。,30,下面是一个完整的示例：,31,3、色标法,色标法是用色环或色点（一般用色环）来表示电阻标称阻值和误差。色环电阻有四色环和五色环两种。色环电阻的色环一般在排列时靠近电阻的一端，读取时将此端放在左边，自左向右依次读取。对四色环电阻，第一、第二道色环表示标称阻值的有效数值，第三道色环表示倍乘（即零的个数），第四道色环表示允许偏差。,32,色环颜色所代表的数字或意义（四环电阻）,口诀：棕一红二橙是三，,四黄五绿六为蓝，,七紫八灰九对白，,黑是零，,金五银十表误差,33,色环颜色所代表的数字或意义（五环电阻）,34,电阻的色环标识,棕,红,橙,黄,绿,蓝,紫,灰,白,黑,1 2 3 4 5 6 7 8 9 0,第一位数,第二位数,倍乘数,允许误差,1,0,10,2,1000,(1k,),误差：金色 5%银色 10%,无色 20%棕色 1%,10%,倍乘数,允许误差,1,0,0,10,2,10k,1%,本页有动画设置，自动播放。,35,四色环电阻色标法举例,36,五色环电阻色标法举例,37,课堂练习二：,38,本页有动画设置，每点击鼠标，演示一步。,练习三：,棕,红,橙,黄,绿,蓝,紫,灰,白,黑,1 2 3 4 5 6 7 8 9 0,3 3 k,2.2 k,47,910 k,560,1 M,2.74 k,1 k,560,39,电阻器的测量,电阻器的测量方法：,欧姆表测量,万用表欧姆挡测量,电阻电桥法 根据欧姆定理计算(,R,=,U,/,I,),万用表欧姆挡测量：,第一步：将波段开关置于,欧姆挡,适当量程,第二步：将表笔短接后,调零,第三步：,测量,1k,0,调零,正确的测量方法,0,不正确的测量方法,？,因为造成了人体电,阻与被测电阻并联,0,本页有动画设置，每点击鼠标，演示一步。,40,电阻的质量辨别方法,（1）看电阻器引线有无折断及外壳烧焦现象,（2）用万用表欧姆档测量阻值，合格的电阻值应稳定在允许的误差范围内，如果超出误差范围或阻值不稳定，则不能选用。,41,使用电阻应注意的问题,固定电阻在使用时，它的两脚不要从根部打弯，须留出一定的距离，否则容易折断。焊接时，不要使电阻长时间受热，以免引起阻值变化。,大于10W的电阻应保证有散热的空间。,电阻在接入电路之前，要核实其阻值。安装时，应置标志处于醒目位置。,选用电位器时，应注意尺寸的大小和旋转轴柄的长短，要求电位器的旋转轴应灵活、松紧适当且无机械噪声。,42,作 业,1、什么是电阻器？常见的分类有哪几种？,2、电阻器的标注方法有哪几种？举例说明。,3、下列色环表示的电阻值和误差值是多少？,（1）棕黑棕银 （2）棕红绿,（3）紫绿橙黄绿 （4）棕橙黑黑棕,43,
