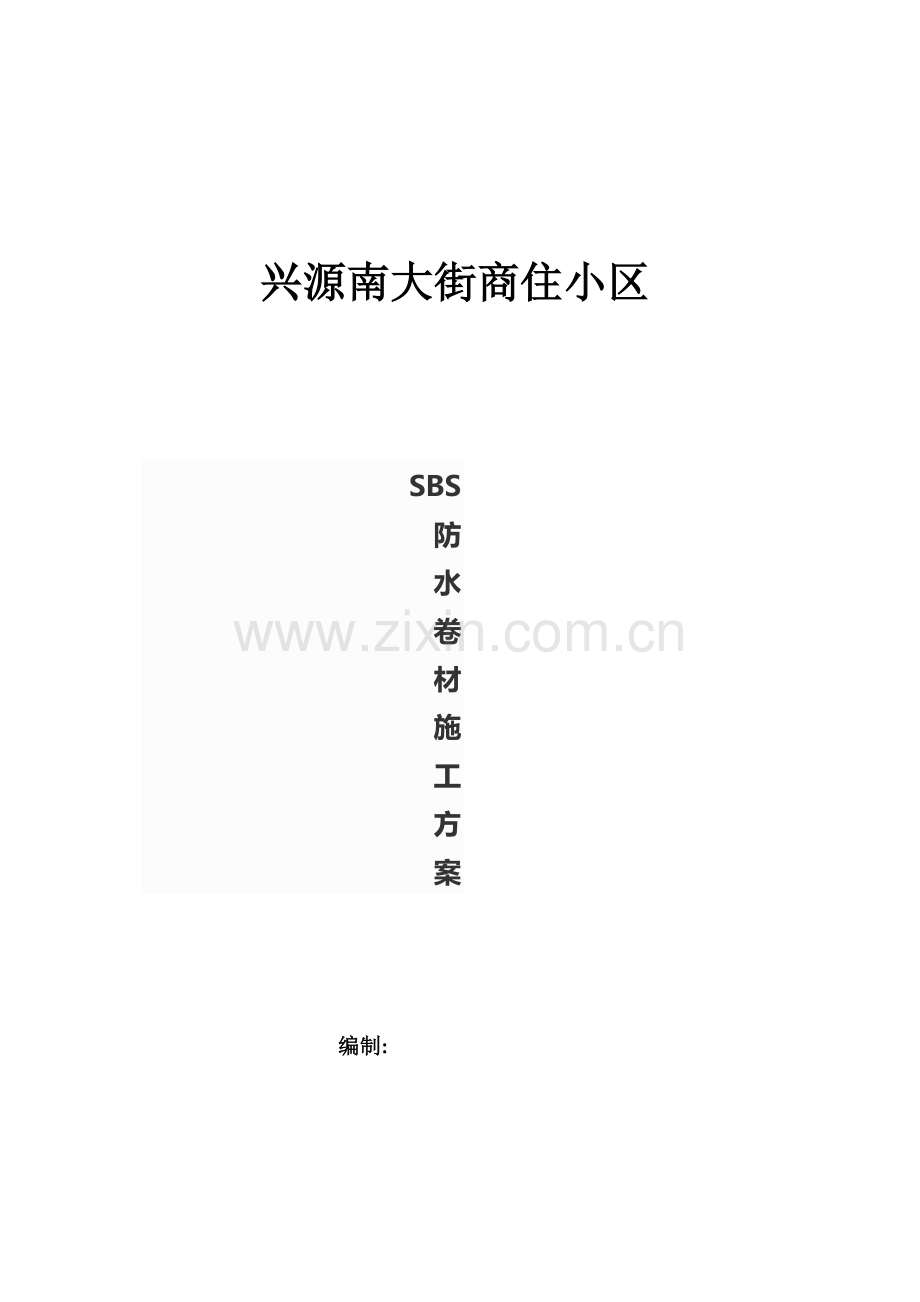

兴源南大街商住小区

SBS
防
水
卷
材
施
工
方
案

编制:

  河北建工集团有限责任公司
二0一三年十一月八日

一、编制依据
1．编制依据
1．1施工资料
设计图纸
1．2主要规范、规程
序号
规范 、规程名称
规范、规程编号
1
建筑工程施工质量验收统一标准
GB50300—2001
2
建筑机械使用安全技术规程
JGJ33—2001
3
建筑施工手册
（第五版)
4
地下防水工程施工质量验收规范
(GB5 8-2002)

2、工程概况
序 号
项 目
内 容
1
工程名称
兴源南大街商住小区延安市第一中学教师公寓楼
2
建设单位
定边县兴源房地产
3
设计单位
深圳市华纳国际建筑设计
4
监理单位
陕西林华建设工程项目管理集团
5
施工单位
延安市宝塔建筑
6
建筑面积
47145.70㎡
7
工程地点
定边县南大街
8
质量目标
保证合格，争创优良
9
结构形式
1＃、2＃、3＃楼全现浇钢筋混凝土剪力墙结构 4＃楼框架结构，地下车库为框架结构。
10
基础形式
钢筋混凝土肋型筏板基础
11
地基
1＃、2#、3＃楼地基为CFG桩，桩长为15m， 4#楼3：7灰土1.5m，地下车库为3:7灰土1m.
12
防水工程
基础部分防水为SBS防水卷材，两道4mm,-10度

地下室防水工程做法如下图：

二、施工部署
2。1组织机构
根据施工特点及工期要求，项目部由生产经理总负责工程现场的组织、人员调配及安全文明施工,生产部、技术质量部，安全部等部门相互协调.通过招标程序组织有丰富施工经验的防水作业队伍，了解现场情况，需有相应的组织能力，确保防水工程按期保质且安全的情况下完成施工任务。
2。2施工准备
2.2。1施工人员
  施工人员均须经过专业培训,持证上岗。
2。2。2施工机具
施工进场前由专人负责将施工中用到的机具准备齐全.（如：滚刷、油刷、刮板、墨斗、钢尺、壁纸刀、扫把、小线绳、喷灯、空桶、振动棒、铁锹等）
2。2.3材料准备
4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材、4mm厚SBS改性沥青耐根穿刺聚酯胎Ⅱ型防水卷材、200g沥青油毡、配套底油、聚氨酯密封膏等，所用材料均须为国家和行业认证合格的产品，产品应有检测报告和使用说明书，施工前防水材料经复试检验合格。
2。2。4作业条件
a 铺贴卷材严禁在雨天、雪天施工,五级风及其以上时不得施工。 b 铺贴卷材的基层要具备一定的强度，基层表面要平整、牢固、清洁干燥。 c热融法施工气温不宜低于-10℃。 d 阴阳角处需做出50mm小圆弧
三、施工操作工艺
3.1  地下室底板防水施工
3.1.1工艺流程
基层清理、验收→涂刷基层处理剂→铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材→卷材收边和搭接边的封边处理→花铺200g沥青油毡一道,搭接宽度不小于100mm→卷材收边和搭接边的处理→50mm细石混凝土保护层。
3.1。2  施工工艺
3.1。2。1基层清理、验收
铺贴卷材的基层要具备一定的强度，基层要求表面平整、牢固、清洁干燥，含水率不得超过9%，无起砂起皮、空鼓，阴阳角处做有50mm小圆弧等且满足设计及规范中的有关规定，基层报验经监理隐蔽验收合格后方可进行防水卷材施工。
3.1.2。2 涂刷基层处理剂
找平层经过清理干净后并经过验收后即可刷基层处理剂，处理剂涂刷应均匀,不可漏涂。待基层处理剂干燥后,依据卷材的幅宽,留出搭接宽度,在其上弹出基准线。
3.1。2。3铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材
a.用火焰喷枪或喷灯烘烤卷材底面和基表面层，使卷材表面沥青熔化，边烤边向前推铺卷材，随后用压辊滚压，使其与基层或卷材粘结牢固。
b.烘烤要适度，热熔施工应掌握烘烤火候，火焰应呈蓝色，火焰与基层夹角为60°，距离一般为300~400mm.粘贴时要缓慢展开卷材,同时把火焰指向卷材底面,并左右移动喷灯，使烘烤处均匀熔化沥青。
c。烘烤后沥青熔化时，应立即粘贴，并进行滚压，压辊由卷材中心向两边滚压，排出气体，平展粘牢，不得出现皱折、扭曲，滚压后边部应有沥青挤出.
d.砖胎膜部位卷材与基层和卷材间均满粘。 e.铺贴卷材时不得有皱折、要沿着基准线齐线铺贴。
3。1.2。4卷材收边和搭接边的处理
a。 卷材长、短边搭接均不应〈100mm，搭接缝与收头必须100％烘烤，并用刮刀将挤出的热熔胶刮平，沿边端封严,卷材收头部位用改性沥青密封材料、封口胶或粘结材料进行密封处理。
b.  卷材收边处应留出搭接长度，不小于100mm
3。1。2。5花铺200g沥青油毡
a。配置冷底子油待用，应注意汽油和沥青的配合比均为重量比，汽油70%,石油沥青30％。
b。铺贴时浇油应向油毡的宽度方向成蛇形浇油，不要浇的太长，太多,铺贴工人用两手紧压油毡向前滚压，并用力均匀揉压以便把沥青挤压出来.粘结材料的厚度宜为1mm～1.5mm,最厚不得超过2mm.
c.沥青油毡的搭接长、短边不小于100mm. d。沥青油毡应与下层SBS卷材错缝1/3-1/2幅宽
3。1。2。6  50mm细石混凝土保护层
a.卷材防水层铺设完，报监理经检查验收合格后，即可进行防水保护层施工。 b。保护层为50mm厚的C20细石砼，浇筑时切勿损伤防水卷材，如有损伤须及时修补，以免留下隐患。
c。细石混凝土保护层须压实、抹平、抹光。及时对保护层进行覆盖、养护 d.待达到一定强度后，在其上按6m×6m切出分隔缝，缝宽20mm e。聚氨酯密封膏嵌缝
3.2  地下室侧板防水施工
3.2。1工艺流程
基层处理、验收→涂刷基层处理剂→铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材→卷材收边和搭接边的封边处理→60mm再生苯板保护层。
3。2.2 施工工艺
3。2.2。1基层处理、验收
a。铺贴卷材的基层要具备一定的强度,基层要求表面平整、牢固、清洁干燥，含水率不得超过9％，无起砂起皮、空鼓
b。穿墙洞及墙面凹坑用1:2.5水泥砂浆封堵,不得高出墙面
7
c。阴阳角处做有50mm小圆弧 d.墙面不平或硬凸起需打磨平整 e。满足设计及规范中的有关规定
f.基层处理完报经监理验收合格后方可进行下道工序施工.
3。2.2.2 涂刷基层处理剂
找平层处理完后并经过验收即可刷基层处理剂，处理剂涂刷应均匀，卷材粘贴处均应涂到位，不可漏涂.待基层处理剂干燥后,依据卷材的幅宽，留出搭接宽度，在其上弹出基准线.
3。2.2.3铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材
a。阴阳角、穿墙洞口处应先进行附加层粘贴，附加层宽度不小于500mm。 b。将整卷卷材（勿打开)置于铺贴起始端,对准基层上已弹好的基准线,滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起,另一人站在卷材底面手持液化汽火焰喷枪,慢旋开关、点燃火焰.调呈蓝色,使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，再由一人以手持压辊对铺贴的卷材进行排气压实,这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上,再行熔烤，最后将端部卷材铺牢压实。
c。 滚粘大面卷材时，应先平面后立面.在起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方，对着待铺的整卷卷材,点燃喷枪使火焰对准卷材与基层面的夹角,喷枪距卷材及基层加热处约0。3~0。5m，施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，至卷材底面胶层呈黑色光泽并伴有微泡（不得出现大量大泡）,即及时推滚卷材进行粘铺，后随一人施行排气压实工序.
d. 粘贴立面卷材时，卷材铺贴高度需高出室外地坪0。50m,卷材从底面转到立面铺贴的卷材，恰为有热熔胶的底面背对立墙基面，因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂(SBS改性沥青卷材配套材料)以冷粘法粘铺在立墙上,与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴，且上层卷材盖过下层卷材应不小于100mm。铺贴立面需借助梯子或架子进行,梯子或架子支撑脚需用软物包裹。立面操作应精心仔细卷材粘贴牢固,否则立面卷材易产生滑坠。
e。铺贴卷材时不得有皱折、要沿着基准线齐线铺贴。
3.2。2。4卷材收边和搭接边的处理
a。卷材搭接缝施工时，搭接缝及收头的卷材必须100%烘烤，粘铺时必须有熔融沥青从边端挤出,用刮刀将挤出的热熔胶刮平，沿边端封严。操作方法：
 ①先将下层卷材(已铺好）表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材,应使用烫板沿搭接粉线移动,火炮喷枪随烫板移动,由于烫板的挡火作用,则喷枪只将搭接卷材的隔离层熔掉而不影响其他卷材.
 ② 粘贴搭接缝，一手用抹子或刮刀将搭接缝卷材掀起,另一手持火炮喷枪（或汽油喷灯)从搭接缝外斜向里喷火烘烤卷材面,随烘烤熔融随粘贴,并须将熔融的沥青挤出,以抹子（或刮刀)刮平。搭接缝或收头粘贴后，可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严,或以密封材料沿缝封严。
b.卷材收边高度符合图纸及规范要求。
3。2。2.5  60mm再生苯板保护层
a.卷材防水层铺设完，报监理经检查验收合格后，即可进行防水保护层施工.b。保护层为60mm厚再生苯板保护层。切勿损伤防水卷材，如有损伤须及时修补，以免留下隐患。
c。苯板上下层应错缝，错缝宽度不小于苯板宽度1/3～1/2。
3.3  地下室顶板防水施工
3.3。1工艺流程
基层清理、验收→最薄处30厚1：6水泥焦渣找坡层，坡度1%→20厚1:3水泥砂浆找平层→涂刷基层处理剂→铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材→铺贴4mm厚SBS改性沥青耐根穿刺聚酯胎Ⅱ型防水卷材→卷材收边和搭接边的处理→干铺200g沥青油毡一道→70mm厚C20细石混凝土保护层，切缝、密封膏嵌缝。
3。3.2  施工工艺
3。3。2.1基层清理、验收
基层要具备一定的强度，基层要求表面平整、牢固、清洁，无起砂起皮等且满足设计及规范中的有关规定，基层报验经监理隐蔽验收合格后方可进行防水卷材施工.
3。3.2。2 水泥焦渣找坡层
a。在四周用墨斗弹出0。50m平线,按坡度1％拉线做灰饼、冲筋找坡； b.铺设1：6水泥焦渣找坡层，最薄处30mm厚,找坡层应夯实；
3。3。2.3  20厚1:3水泥砂浆找平层
a。抹找平层水泥砂浆前，应适当洒水湿润找坡层表面，主要是利于找坡层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气,使防水层产生空鼓。所以洒水达到基层和找平层能牢固结合为度;
b。铺设20厚1：3水泥砂浆找平层先用木抹子槎平，铁抹子压光。待浮水沉失后,人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活；
c。找平层抹平、压实后24h浇水养护，一般养护期宜为7d，干燥后铺设防水层，如气温低于5摄氏度则应用棉毡覆盖，不得浇水。
3。3.2。4  涂刷基层处理剂
找平层经过清理干净后并经过验收后即可刷基层处理剂，处理剂涂刷应均匀，不可漏涂。待基层处理剂干燥后，依据卷材的幅宽,留出搭接宽度，在其上弹出基准线.
3。3。2.5  铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材
a。 阴阳角、穿墙洞口处应先进行附加层粘贴，附加层宽度不小于500mm。 b。将整卷卷材(勿打开）置于铺贴起始端,对准基层上已弹好的基准线，滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起,另一人站在卷材底面手持液化汽火焰喷枪,慢旋开关、点燃火焰.调呈蓝色，使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺,再由一人以手持压辊对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30cm时,将卷材端头翻放在隔热板上,再行熔烤,最后将端部卷材铺牢压实.
c。 滚粘大面卷材时，应先平面后立面。在起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方,对着待铺的整卷卷材,点燃喷枪使火焰对准卷材与基层面的夹角，喷枪距卷材及基层加热处约0.3～0.5m,施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，至卷材底面胶层呈黑色光泽并伴有微泡（不得出现大量大泡）,即及时推滚卷材进行粘铺，后随一人施行排气压实工序.
d。 粘贴立面卷材时，卷材铺贴高度需高出室外地坪0.50m，卷材从底面转到立面铺贴的卷材,恰为有热熔胶的底面背对立墙基面，因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂(SBS改性沥青卷材配套材料)以冷粘法粘铺在立墙上，与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴,且上层卷材盖过下层卷材应不小于100mm。立面操作应精心仔细卷材粘贴牢固,否则立面卷材易产生滑坠。
e.铺贴卷材时不得有皱折、要沿着基准线齐线铺贴。
3.3.2。6  铺贴4mm厚SBS改性沥青耐根穿刺聚酯胎Ⅱ型防水卷材
a。卷材铺贴方法同上
b。上下层卷材之间错缝宽度为1/3～1/2幅宽 c.卷材长、短边搭接长度不小于100mm
3.3。2。7  卷材收边和搭接边的处理
a。卷材搭接缝施工时，搭接缝及收头的卷材必须100％烘烤，粘铺时必须有熔融沥青从边端挤出,用刮刀将挤出的热熔胶刮平，沿边端封严。操作方法：
 ①先将下层卷材(已铺好)表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材,应使用烫板沿搭接粉线移动，火炮喷枪随烫板移动，由于烫板的挡火作用,则喷枪只将搭接卷材的隔离层熔掉而不影响其他卷材.
② 粘贴搭接缝：一手用抹子或刮刀将搭接缝卷材掀起,另一手持火炮喷枪（或汽油喷灯)从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融随粘贴,并须将熔融的沥青挤出，以抹子(或刮刀)刮平。搭接缝或收头粘贴后,可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严，或以密封材料沿缝封严。
b。卷材收边高度符合图纸及规范要求.
3。3.2。8  干铺200g沥青油毡
a。沥青油毡的搭接长、短边不小于100mm
b。卷材搭接缝施工时，搭接缝的卷材必须100％烘烤,用刮刀将搭接边处刮平，沿边端封严
3。3。2。9  70mm细石混凝土保护层
a。卷材防水层铺设完，报监理经检查验收合格后，即可进行防水保护层施工。
b。浇筑70mm厚的C20细石混凝土保护层，内设Φ6@200双向钢筋网片,钢筋网片应置于保护层混凝土中部偏上，保证保护层厚度15mm～20mm，钢筋在分隔缝处需断开。浇筑时切勿损伤防水卷材，如有损伤须及时修补，以免留下隐患。
c。细石混凝土保护层须压实、抹平、抹光并及时进行覆盖、养护
d。待达到一定强度后，在其上按6m×6m切出分隔缝，缝宽20mm
e.密封膏嵌缝。
3.3.3  高透水保水板及土工布过滤层施工完后应尽快进行回填保护，以免造成破坏，此处不再赘述。
四、质量标准
4.1  防水卷材及粘结材料应具备良好的耐水性、耐久性、耐腐蚀和耐菌性，
以及使用功能提出的环保要求；卷材间的粘结剥离强度不应小于8N／10mm，具体性能要求如下表：

3。3。3  高透水保水板及土工布过滤层施工完后应尽快进行回填保护，以免造成破坏,此处不再赘述。
四、质量标准
4。1  防水卷材及粘结材料应具备良好的耐水性、耐久性、耐腐蚀和耐菌性，
以及使用功能提出的环保要求;卷材间的粘结剥离强度不应小于8N／10mm，具体性能要求如下表：
4。2  卷材防水层的铺贴方法、搭接和收头符合施工规范规定，粘结牢固紧
密,接缝封严，无损伤、空鼓等缺陷。
4。3  侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀
一致。
4.4卷材搭接宽度的允许偏差为-10mm。
4。5卷材阴阳角、管根处及其它细部附加层，上下卷材错缝宽度等符合施工
规范要求。具体构造做法如下图：

五、成品保护及注意事项
5。1防水卷材在施工过程中随时注意作到保护，防止造成卷材破裂 或划伤，将施工现场的钢筋头等锐利铁器清理干净.
5。2在浇注砼过程中施工人员禁止将铁锹或刮板等直接触放在防水卷材上，防止造成卷材局部的孔洞或划伤,造成渗漏水。
5。3施工现场严禁穿硬底、高根或钉子鞋上岗，以免破坏已施工完的防水层。
5。4卷材宜直立堆放，高度不宜超过两层,并不得倾斜或横压,如发现卷材
表面已经被破坏，要及时进行修补
5.5施工完的防水层要及时采取保护措施，严禁在防水层上堆放物品或作为
施工运输车道。
5。6接头搭接时易产生搭接不足，粘接不密实，接搓损坏；施工中应按程序
弹标准线，使与卷材的规格相符，操作中齐线铺贴,以保证卷材的搭接尺寸.
5.7施工人员应认真保护已做好的防水层，严防施工机具等戳破防水层，施
工人员不许穿带钉子的鞋及硬底鞋在防水层上走动，以免破坏已施工完的防水层。
六、文明施工及安全保护措施
6。1文明施工
6.1。1防水施工环境属于经理部管辖范围，因此防水操作人员必须遵守项
目经理部的各项规章制度，必须服从管理人员指挥。
6。1.2施工人员必须注意卫生，严禁随地大小便,材料不准乱放。
6.1。3完工后现场清理干净,做到“工完场清".
6.1.4防水施工人员应珍惜其他兄弟队伍的劳动成果，施工时不要污染其工
作面。
6。2安全保护措施
6.2.1采用热熔施工,在点火时以及在烘烤施工中,火焰喷嘴严禁对着人。特
别是立墙卷材热熔施工时,更应注意施工安全,亦应佩戴防护用品.有专职的安全员负责安全工作;
6。2。2施工使用的易燃物及易燃材料应贮放在指定处所且应远离火源， 汽
油喷灯、火焰喷枪，以及易燃品等，下班后必须放入有人管理的指定仓库，并有防护措施及专人看管；
6.2。3施工人员进入施工现场必须戴安全帽；
6。2。4五级风及其以上、雨天禁止施工；
6。2.5施工人员喝酒后严禁进入施工现场，施工现场严禁烟火;
6。2。6施工现场应备有灭火器等消防器材并保证消防道路畅通。
SBS屋面卷材防水施工方案
1、施工准备：
1。1施工前，先检查原防水层平面、立面产生的开裂、空鼓、流淌、翘边、龟裂、断离、张口及破损的情况,检查檐口、天沟、女儿墙、屋脊、水落口、变形缝、阴阳角(转角)、伸出屋面管道等防水构造渗漏的情况，确定拆除顺序。
1.2铲除原防水层及找平层
  1。2。1用铁铲清除全部原防水层,注意在清除时应尽量不损坏找平层，清除的垃圾集中堆放,统一处理。
1。2.2检查找平层的破损情况和保温层的含水情况。若找平层破损严重、保温层含水较高时，应揭开找平层，并晒干保温层或重做保温层、找平层。若找平层破损较小，则对找平层破损部位用水泥砂浆进行修整。
重做保温层时，先清理混凝土结构层表面的杂物后,用热沥青热粘或用对聚苯类保温板无溶解作用的胶粘剂冷粘聚苯保温板;或铺珍珠岩保温块.
2、 主要施工方法及技术措施
2。1屋面找坡的作业条件
将现浇混凝土板表面的起砂、起皮的处理好，并将灰尘、杂物清理干净，穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定.保温材料存放防潮、防止损伤和污染措施已落实，雨天作业防水浸或雨淋措施已落实。
2。1.1操作工艺
基层清理：将原有拆除物基层表面的尘土、杂物等清理干净。
弹线找坡：按坡度及流水方向，弹出屋面坡度走向，确定找坡层的范围。
管根固定:穿屋面结构层的管根在保温层施工前，用细石混凝土塞堵密实。
铺设找坡层：本工程采用炉渣找坡层，施工完毕后及时施工砂浆找平层。
已铺好的找坡层要平整，不得在其上面行走运输小车和堆放重物。
2.2找平层
本工程的找平层采用20厚1：3水泥砂浆。
2。2。1作业条件
找平层施工前:屋面找坡层应进行隐蔽工程检查验收，并办理手续。
各种穿过屋面的预埋管件根部及女几墙、伸缩缝处的根部应按图纸要求做好处理.
根据设计规定的坡度、弹线、找好规矩(包括天沟、檐沟的坡度),并进行彻底清扫。
2.2。2操作工艺
将找坡层上面的松散杂物清扫干净。先将板底垫实找平,不易填塞的立缝、边角破损处、宜用同类找坡板块的碎末填实填平。
因做找平层时有大量水份进入找坡层,所以本工程屋面必须做成排气屋面，排气道与找平层分格缝合二为一，及分格缝兼做排气屋面的排气道，分格缝宽度为20mm,并与保温层连通.
基层与突出屋面的结构的连接处，以及基屋的转角处均做成圆弧形，圆弧半径不得小于20mm。水落口周围做成略低的凹坑.
2.3卷材屋面防水层
2。3。1材料要求
所用卷材及其他材料的质量、技术性能必须符合设计和施工验收规范的要求。产品有合格证，并应做复试。
2。3。2作业条件
铺贴卷材防水层的基层表面，必须平整、清洁、坚实、干燥,且不得有起砂、开裂和空鼓等缺陷。
排气道要纵横贯通，不得堵塞,留出排气孔应与大气连通，排气道宽度为50mm,并附加250 mm宽卷材，用粘结剂单边粘贴覆盖。
屋面找平层的坡度，应符合设计和施工验收规范要求，并不得有积水现象;
所有穿过屋面的管道、预埋件等应在防水层施工前做好基层处理，以免造成渗漏隐患。
屋面阴阳角、女儿墙、管道等处，应做成半径为20mm的圆弧。
2。3。3操作工艺
本工程中卷材的铺贴全部采用满粘法。
a） 铺贴卷材附加层：
在女儿墙、檐沟墙、变管道根的连接处及檐口、天沟、水落口、等处先做卷材附加层,并应符合规范规定。
铺贴檐口第一层卷材,先从雨水口向两侧铺贴，卷材的碰头应在两雨水口的中间.檐口外侧贴至边楞上口，内侧贴至屋面上不小于200 mm。
b) 铺贴屋面卷材
铺贴卷材防水层时，找平层必须干净、干燥，干燥程度的简易检验方法，是将1m2卷材平坦地干铺在找平层上，静置3－4h后掀开检查,找平层履盖部位与卷材上未见水印即可铺设。
施工时宜从西向东进行，屋面卷材铺贴时从南向北方向铺贴,檐沟卷材铺贴时从水落口处向两边分水岭处铺贴。
卷材搭接长度不得小于80mm，平行于屋脊的搭接缝应顺水流方向，垂直于屋脊的搭接缝应顺主导风向。
基层胶结剂，可涂刷在基层或涂刷在基层和卷材底面.涂刷要均匀，不露底、不堆积。根据胶结剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。铺贴卷材不得皱折，也不得用力拉伸卷材，并应排除卷材下的空气，辊压粘贴牢固。卷材铺好压粘后,应将搭接部位的结合面清除干净，并用与卷材配套的接缝专用胶粘剂突出屋面结构处防水做法；
屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，一般可用叉接法与屋面卷材相互连接,每幅卷材贴好后，应立即将卷材上端固定在墙上。并用压条或垫片钉压固定，钉距500mm，上口用密封材料封固。
c） 排水口防水做法：
杯口应牢固地固定在设计位置，与水落口连接的各层卷材附加层，应按设计要求贴在杯口上，并用漏斗罩底盘压紧,底盘与卷材间涂胶结材料,压紧的宽度不得小于100mm，底盘周围应用胶结材料封平,并认真处理好水落口与竖管的连接处，防止漏水。
d)其他特殊部位的防水做法屋面特殊部位的铺贴要点
①檐口
将铺贴到檐口端头的卷材裁齐后压入凹槽内，然后将凹槽用密封材料嵌填密实。用压条固定时,钉子应嵌入凹槽内,钉帽及卷材端头用密封材料封严。
②檐沟及水落口
檐沟卷材铺贴前,应先对水落口进行密封处理。在水落口杯埋设时,水落口杯与竖管承插口的连接处用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象，水落口周围直径500mm范围内用密封材料涂封作为附加层，厚度不少于2mm。水落口杯与基础接触处留出宽20mm、深20mm的凹槽,嵌填密封材料。
由于檐沟部位流水量较大,防水层经常受雨水冲刷或浸泡，因此在檐沟转角处先用密封材料涂封,每边宽度不少于30mm，干燥后再增铺一层卷材作为附加层。
檐沟铺贴卷材应从沟底开始，顺檐沟从水落口向分水岭方向铺贴，边铺边用刮板从沟底中心向两侧刮压,赶出气泡使卷材铺贴平整，粘贴密实。
铺至水落口的各层卷材和附加层，均应粘贴在杯口上,用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料予以粘贴，底盘周围用密封材料填封.水落口处卷材裁剪方法见下图示。

落水口处卷材剪贴方法
③泛水与卷材收头
泛水由于处于屋面转角与立墙部位，结构变形大，容易受太阳曝晒，因此为了增强接头部位防水层的耐久性,应在该部位加铺卷材。泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。如先铺立面卷材，由于卷材自重作用，立面卷材张拉过紧，使用过程易产生翘边、空鼓、脱落等现象。

泛水做法
卷材铺贴完成后，将端头裁齐.女儿墙上留出凹槽，将端头全部压入凹槽内，用压条钉压平服，再用密封材料封严，最后用水泥砂浆抹封凹槽。
④排气洞与伸出屋面管道
排气洞与屋面交角处卷材的铺贴方法和立墙与屋面转角处相似，但应加铺两层附加层.防水层铺贴后，上端用沥青麻丝或细铁丝扎紧，最后用密封材料密封。附加层卷材裁剪方法见水落口做法。
⑤阴阳角
阴阳角处的基层涂胶后用密封膏涂封距角每边100mm，再铺一层卷材附加层。附加层卷材裁剪成图示形状，阴角处应全粘实铺，阳角处可采用空铺。铺贴后剪缝处用密封膏封固。

3、施工要点：
3.1铲除女儿墙、立墙、落水口、等节点部位的原防水层.
3.2将屋面上的尘土、砂粒、杂物清扫干净。对屋面进行找平，1:2。5的水泥砂浆抹平压光。相连的阴阳角;基层与立面墙、排水沟、排水口、沟脊的边缘相连的转角处应抹成光滑的圆弧形，其半径一般为50mm。找平层上应无明显湿渍，基层干燥,含水率小于9％，可用面积约1m2,厚为1。5～2.0mm的橡胶板覆盖在基层表面上,放置2～3h，如覆盖的基层表面无水印,紧贴基层一侧的橡胶板又无凝结水珠，可满足施工要求.基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物,表面应平整、光滑、无松动,要求抹平压光。
3。3涂刷底油,基层干燥后，涂刷基层处理剂。用长把排刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白,涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。.
3。4做附加层,排气道、分格缝等部位：附加层宽度250mm。
3。5铺贴卷材防水层.试铺定位在基层上弹出基准线，把卷材试铺定位.卷材的配置—应将卷材顺长方向进行配置,使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向,不应成逆向.
先铺设排水比较集中的部位，按标高由低向高的顺序铺设
3.6卷材搭接缝施工
在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用喷灯熔化，具体操作,由持喷灯的工人用抹子当挡板沿搭接线向后移动，喷灯火焰随挡板一起动,喷灯应紧靠挡板,距离卷材约50～100mm。（如下图）。

3。7卷材的搭接宽度为长、短边均不小于100mm,搭接缝的边缘以溢出热熔的改性沥青为宜,然后用喷灯均匀热熔卷材搭接缝用小抹子把边抹好（如下图)。

3.8铺贴平面和立面连接部位的卷材在铺平面与立面相连的卷材,应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层应满粘。
3.9屋面女儿墙防水施工.女儿墙防水层施工时，应先铺贴平面，然后由下向上铺贴,使卷材紧贴阴角，不能空鼓.在女儿墙上满粘卷材,粘贴要牢固，在女儿墙预留收口处满粘卷材，并使上层卷材长出下层卷材不小于30mm,收头用水泥砂浆固定。或者将卷材至女儿墙上平面全部满粘。

3.10主要节点构造做法:阴阳角：阴阳角处的基层处理后,先铺一层卷材附加层,附加层卷材要剪成下图所示形状，铺贴时要满粘在基层上。

阴阳角卷材铺贴方法图

几种落水口防水做法

形缝防水构造

3。11保护层:
3.11。1水泥:用325号矿渣硅酸盐水泥,要求新鲜无结块检验合格.
3。11。2砂:用水洗中粗砂，最大直径不大于5mm，不含杂质，含泥量不大于3%。
配合比为1：2。5—1:3（体积比），稠度不大于35mm，要求拌合均匀，颜色一致.
4、细部节点施工要求
4.1排气孔、排气管防水构造
4.1。1对排气孔、排气管部位应清除干净，表面应平整、光滑。并做好附加层。
4。1。2在气孔、管壁高150mm处粘上一圈3cm 宽的密封带，再取一块比排气孔或排气管周长尺寸大100mm宽250mm的片材，涂上基层胶粘剂（S801-3＃或S703-3＃）,待干燥至手指触摸不粘手时可粘贴，孔壁或管壁粘结高度为150mm，孔根或管根片材沿四周剪成均匀的深度100mm条块状与孔根或管根牢固粘合。
4。2穿出屋面管道的防水构造
做好大面防水层后，用管根套套至管根部位,在上下套口四周用密封胶密封。
4。3排水口的防水构造
4。3.1排水口孔部位应清除干净，表面平整、光滑，并做好附加层.
4。3.2取一块大于排口周长100mm，宽250mm 的片材,在粘结面上涂上基层胶（S801-3＃或703-3#)干燥至手指触摸不粘时，把片材做成卷筒状，伸入孔内约150mm ，外露100mm，外露部分裁剪成条状，用手按压，确保其与孔壁和基面牢固粘合。做整体防水层时，防水层应延伸至排水孔内。
4.4女儿墙、天沟和檐沟的防水构造。
女儿墙、天沟和檐沟等部位片材收头处先用密封胶条粘贴于基层上，再贴上片材并用金属压顶条固定，最后用密封膏封压顶条上沿口及钉眼处。
4。5阴、阳角的防水构造 用自硫化橡胶泛水粘贴在阴、阳角部位，四周沿口用密封膏密封。
防水施工自检屋面防水工程完工后,防水施工人员应先对防水层进行自检，发现问题应及时整改完善。
5、施工安全注意事项
5.1施工人员应经过必要的业务培训，有专业上岗证后方可上岗操作，并应掌握应知应会的施工安全技术，施工前应穿戴好工作服，方可进行施工操作。
5.2施工现场以及存放材料的库房，必须通风良好,严禁烟火，有相应的防火措施，地下施工时要有通风、防毒、防爆装置和配备必须的灭火设备等消防器材,施工现场不准混放易燃、易爆物品.
5。3在坡度的屋面以及挑檐等危险部位进行防水施工作业时，操作人员必须佩戴安全带，在有高低跨或立体交叉作业时，必须戴安全帽。
5.4现场施工人员必须穿平底鞋，以免损伤防水层。
5。5在施工中，有关安全技术，如高空作业、垂直运输、卫生防护等应严格按照国务院颁发的《建筑安全工程技术规程》和国家其他有关专门规定执行。
6、工程验收
6。1防水工程质量要求
  6.1。1屋面坡度必须符合规范或设计要求，排水系统应畅通，屋面不得有渗漏和积水现象。检验可在雨后或持续淋水2小时后进行,有条件作蓄水的屋面宜作24小时蓄水检查.
  6.1。2防水层的泛水节点处理,落水口、突出屋面设施与防水层的接缝处应封固严实，不允许有开缝、翘边。
6.2检验可用目测法检查。
片材的铺贴方法,搭接顺序和搭接宽度，应符合规定要求,接缝部位应粘结牢固，不得皱折、鼓包、翘边等缺陷.
6.3检查可用直尺和目测方法检查。
  防水层与基层粘结牢固,无大于0.05㎡的空鼓气泡、皱褶等缺陷。
  6.4检查可用目测和钢卷尺测量方法.
  防水片材、配套材料的质量,应符合产品标准和设计要求，并应出具质量证明文件.
6.5防水工程竣工验收应在下一道工序施工前进行，竣工验收前应将屋面上所有剩余材料和垃圾等清扫干净.
6、 质量要求
7。1保证项目
  卷材与胶结材料必须符合施工规范规定，检验产品出厂合格证，试验报告、现场取样试验。
  卷材防水层及其细部处理必须符合施工规范规定。
7.2基本项目
  7。2。1卷材防水层的基层应牢固，表面洁净,阴阳角处理呈弧形，基层胶涂布均匀，无漏涂。
7。2。2卷材防水层的铺贴方法和搭接、收头符合施工规范规定,卷材铺贴整齐搭接均匀一致;相邻两幅卷材的短边搭接应错开;卷材附加层设置宽度，部位正确；接缝粘结牢固，封口严密，无损伤缺陷
8、成品保护
  8。1铺好的卷材防水层，应及时采取保护措施，不得损坏,以免造成后患。
  8.2防水施工要与有关工序作业配合协调，进入防水作业面的施工现场人员不得穿带钉子鞋作业、走动.

地下室筏型基础底板/外墙后浇带SBS改性沥青防水卷材施工方案

1、工程概况
工程名称:星隆国际城
本工程为安徽芜湖地矿置业兴建的星隆国际城工程，本工程位于芜湖市环赭山二号地块，北侧为赭山西路，东侧为长宁街，西侧为银湖南路，南侧为规划道路。西邻城市主干道银湖南路，东邻芜湖赭山公园风景区和狮子山庄居住小区，风景优美.毗邻著名的凤凰美食一条街和皖南医学院，交通便捷，人口密度高.该地块总用地面积51885m2。
星隆国际城项目总建筑面积约290094m2，其中地上建筑面积约212625m2,地下建筑面积约77469m2。由一栋五星级酒店塔楼、三栋办公楼高层大楼、一栋精品百货大楼、一栋快捷酒店和若干商业裙房组成.
本工程含两层地下室,地下室防水等级为Ｉ级，设防做法参照02J301相关节点。
选用材料:4mm厚自粘性SBS改性沥青聚脂胎防水卷材
2、编制依据：
主要规范、规程、行业标准：
《地下工程防水技术规范》GB 50108-2001
《地下放水工程质量验收规范》GB 5 8-2002
《混泥土结构工程施工质量验收规范》GB 5 4—2002
3、施工准备
3。1材料准备
3.1。1根据设计，本工程屋面防水层采用自粘性SBS改性沥青防水卷材4㎜厚单层做法.质量符合GB18242-2000《塑性体和弹性体沥青防水卷材》中华人民共和国国家标准，对进场的SBS改性沥青防水卷材进行抽样复试，其抗拉强度、延伸率、耐热性、低温柔性、不透水性应达到到要求。
SBS改性沥青防水卷材,此材料采用SBS改性沥青为主要材料加工制成，是近年来深受社会推崇的一种新型防水卷材,具有高温不流淌，低温柔度好,延伸率大,不脆裂,耐疲劳，抗老化,韧性强,抗撕裂强度和耐穿刺性能好，使用寿命长，防水性能优异。
3。1。2配制基层刷的粘结剂。
3。2设备机械配备
主要施工机具（工具）设备
序号
机具名称
规格
数量
用途
1
扫把
————
若干
清理基面
2
滚动刷
—--—
若干
涂布粘结剂
3
铁桶
-—--
若干
分装粘结剂
4
剪刀
--——
若干
分割卷材
5
卷尺
5m
5把
测量卷材
6
电缆线
——-—
100w
现场照明
3。3劳动力投入
分项工程
基础底板
基础外墙
人数
5
10

3。4工期安排
分项工程
基础底板
基础外墙
天数
25
45

3.5技术准备
3.5。1、组织相关人员到位,进行合同和技术交底。所有参加人员均需明确岗位职责,并在建设单位的组织下做好与土建施工单位衔接与协调工作，以确保工程施工的顺利进行.
3.5。2、认真做好防水卷材的进场验收工作，复查材料材质证明及材料进场储存工作。
做好防水卷材施工的技术资料和施工过程中的检验记录。

3。
