电饭煲零部件知识培训(课堂PPT).ppt

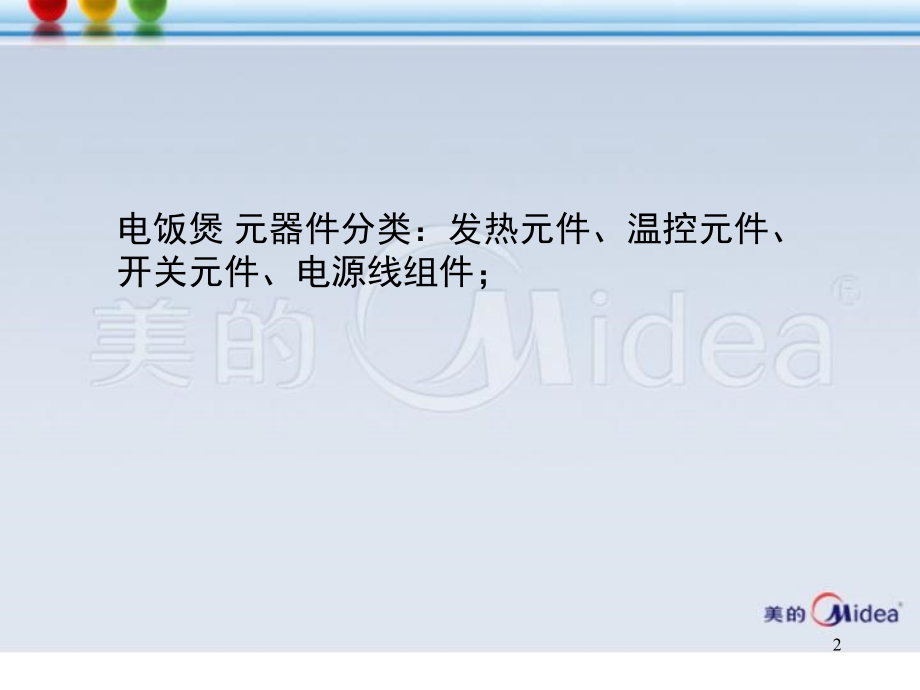

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电饭煲零部件基础知识培训,2005.2.1,1,电饭煲 元器件分类：发热元件、温控元件、开关元件、电源线组件；,2,发热元件,管状发热元件（电热管）：电饭煲最常用的发热元件电热管浇铸铝后加工后形成电饭煲的发热元件电热盘；,3,发热元件,采用标准：,JB/T4088-1999（,日用管状电热元件）；,基本要求：,标志：厂名或商标；,额定功率偏差：5/10%（大于200,W)；,过载：1.27倍额定功率；,结构：壁厚0.35,mm，,引出棒弯曲内端在发热管的直线部位，且到弯曲点的距离10,mm；,发热体分布均匀（,x,光照片）；,材料：引出棒、电热丝（铁铬丝、镍铬丝）、介质、外管；,4,发热元件,发热盘：,电热管的生产厂家；,热处理；,铝锭成份；,5,温控元件,分类：,温控器：动作温度可固定或可调的温度敏感装置，在正常工作期间，其通过自动接通或断开电路来保持被控件的温度在某些限值之间。,限温器：动作温度可固定或可调的温度敏感装置，在正常工作期间，当被控制件的温度达到预先确定值时，其以断开或接通电路的方式来工作,热熔断体（温度保险丝）：防止器具发生故障出现高温而产生断路的温度控制元件，其特点是一次动作且不可复位；,6,温控元件,温控器：双金属片温控器、热敏开关（碟形温控器）、温敏开关（,TRS)、,温度开关；,7,温控元件,双金属片温控器,8,温控元件,双金属片温控器,标志：额度电流（15,A/10A/6A),额定电压（125,V/250V),动作温度,认证标志：内销,CQC,外销,UL/TUV,厂家商标,性能指标：动作温度、电气强度、接触电阻、动作寿命等；,：热冲击后动作温度漂移；瓷环爆裂；瓷珠脱落；电气间隙（瓷环厚度4,mm/3mm/4mm)；,9,温控元件,易出现质量问题：,高温冲击后动作温度漂移；外力冲击动作温度漂移；,瓷环爆裂；,瓷珠装配不良/结构不良出现脱落；,电气间隙（瓷环厚度4,mm/3mm/4mm)；,标志错误/无相关认证等；,10,温控元件,温控器：温度开关；,温度开关利用热双金属片（采用中阻型热双金属片）受温度变化能产生瞬时动作来实现自动控温的一种温度开关，具有体积小，动作及时可靠的特点，广泛应用在洗衣机电机、空调电机、水泵电机等小功率电机中作过载、过热保护，能有效地防止电机因堵转、过载或过热而烧毁绕组。电饭煲中使用于多功能电饭煲,YN,系列，感应上盖温度，控制功率转换；,11,温控元件,温控器：温度开关；,基本参数：额定电压、,额定电流,、,动作温度、动作寿命；,注意事项：温度开关保证密封，防止水蒸汽进入产生短路；,12,温控元件,热敏开关（碟形双金属片）,13,温控元件,热敏开关（碟形双金属片）,KSD,系列温控器采用热双金属片做成的碟形元件作感温元件，具有控温准确、动作干脆可靠的特点，适用于电热饮水器、电热水瓶、消毒碗柜、取暖器、冷暖空调器、电烤箱等家用电器中作控温元件。,标志及基本参数：额定电压：,AC250V,额定电流：5,A/10A,动作温度：75/80；认证标志（,CQC/VDE/UL）、,生产厂商标；,14,温控元件,温敏开关（,TRS）,15,温控元件,TRS,工作原理：,温敏开关由温敏磁环、永磁环及有封闭触点的开关器件-干簧管组成，利用温度磁材料在居里温度,TC,附近由铁磁性向顺磁性转变来实现对温度的控制。当温度磁环感受温度，在居里点时导磁率急剧变化，改变通过干簧管簧片的磁通量，从而控制干簧管的吸合和断开，实现对温度的控制。,特点：控温精度高，动作温度通断偏差小；带负载能力低。一般额定动作电流为：0.5,A；,易出现问题：冲击产生磁环、干簧管簧片破损，导致动作温度漂移及功能失效；,16,温控元件,限温器：磁钢限温器,17,温控元件,磁钢工作原理：,磁钢由软磁片、硬磁片、内外弹簧、拉杆、内外杯、感温板等组成，利用软磁片在居里温度,TC,附近磁性转变来实现对温度的控制。当软磁片感受温度，在居里点时导磁率急剧变化，磁片间的吸合力减小，在弹簧力的作用下，磁片分离，通过传动机构（拉杆）实现对温度的控制。,易出现问题：磁片冲击碎裂；尺寸不稳定；内外弹簧力不稳定；内部金属件毛刺；感温板弧度平面度；,18,温控元件,热敏开关（碟形双金属片）,19,热熔断体,采用标准：,GB9816-1998（,热熔断体的要求和应用导则）,20,热熔断体,标志：额定动作温度标志（清晰不易脱落，水、汽油各擦拭15,s）；,额定电流电压标志；认证标志（,CCC/UL，3C,强制认证)；生产厂商标；,基本要求：机械强度（推、拉力，弯曲、折弯）,额定动作温度、保持温度、最高极限温度；,电气强度；爬电距离：大于2.3,mm，,电气间隙大于1.44,mm；,21,微动开关,采用标准：,GB15092.1（,器具开关通用要求）,22,微动开关,标志：电流/电压/温度参数；16(3),A 250V、16(3)/250V；,电阻负载16,A、,电动机负载3,A；T85:,表示环境温度0至85；认证标志（,CQC/UL)；,厂家商标；,易出现问题：,材料耐热温度/阻燃不能满足要求；动作寿命（在最高环境温度下进行一半周期），触点不复位、触点断裂、材料熔化着火；温升偏高；标志不符合、无相关认证（有认证但规格不符合）；,23,电源线组件,24,电源线组件,采用标准：,插头：,GB2099.1,连接器：,GB17465.1,电源线：,GB5023,易存在问题：标志（插头、连接器、电源线均为3,C,强制认证）；尺寸（插头、连接器尺寸）；连接器插拔力；材料耐热性、阻燃性（插头、连接器）；变色（,PVC）；,弯折性能；,25,多谢！,26,
