新建深圳至茂名铁路江门至茂名段JMZQ-7标

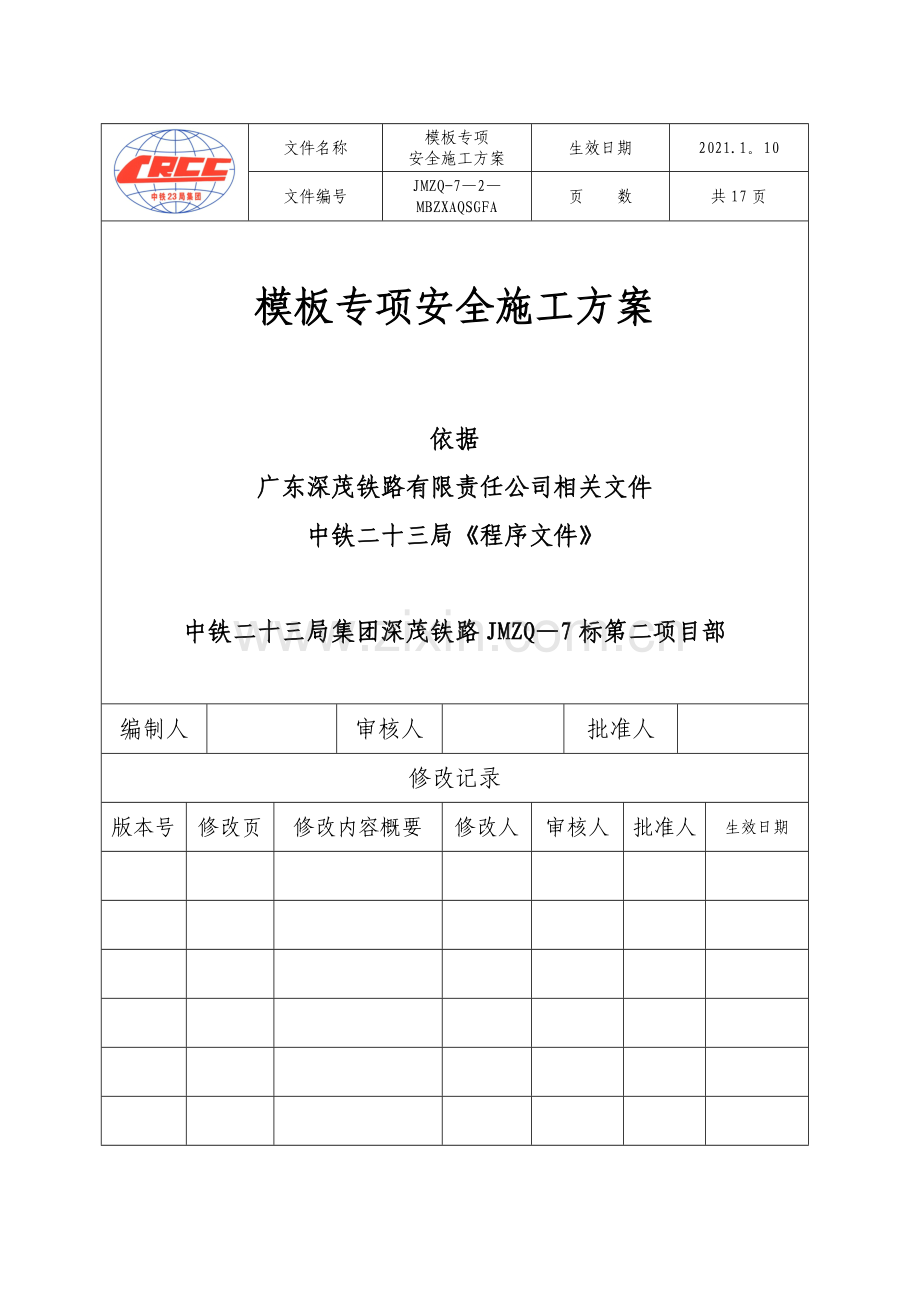

模板专项安全施工方案

中铁二十三局集团深茂铁路JMZQ—7标第二项目部

文件名称
模板专项
安全施工方案
生效日期
2021.1。10
文件编号
JMZQ-7—2—
MBZXAQSGFA
页 数
共17页

模板专项安全施工方案

依据
广东深茂铁路有限责任公司相关文件
中铁二十三局《程序文件》

中铁二十三局集团深茂铁路JMZQ—7标第二项目部

编制人

审核人

批准人

修改记录
版本号
修改页
修改内容概要
修改人
审核人
批准人
生效日期

深茂铁路JMZQ-7标 模板专项安全施工方案

目 录
一、工程概况2
二、编制目的及依据3
1、编制目的3
2、编制依据3
3、适用范围3
三、模板概述3
四、模板设计的基本要求4
五、模板荷载及组合4
六、模板施工前的安全技术、准备工作5
七、组装、运输6
八、安装、调整6
九、模板拆除7
十、模板清理8
十一、模板存放、防倾倒措施9
十二、安全技术要求9
十三、安全与环保措施14

模板工程专项安全技术方案
一、工程概况
深茂铁路7标（茂名段）工程全长25。6km，起止里程为DK341+000～DK366+600，跨越马踏镇和观珠镇。
主要工程量
1、路基工程
路基长度21556.89米，占该区段（25.6公里）83。98%.
设计基床以下路堤填筑C组填料,基床底层填筑A、B组填料或改良土，基床表层填筑级配碎石0。6m，路基防护两侧边坡采用M7.5浆砌片石拱形截水骨架内客土撒草籽、种植常绿灌木防护.
（1）软基处理
本段路基软基线路长度为8281.87米，占路基21556。89米的38。4％。
软基处理采用CFG桩、水泥搅拌桩、旋喷桩和换填加固处理。其中旋喷桩149762米/24963根、CFG桩26 米/33362根、水泥搅拌桩686943米/125282根、涵洞PC桩25729。5米。（均未含站场）
（2）路基防护
防护形式：拱形骨架护坡、锚杆框架梁、空心砖护坡、撒草籽+栽种灌木防护等。
2、桥梁工程
桥梁长度4076。16米,占该区段（25。6公里)15。94%。
桥梁全长共计4076.16米/9座，其中特大桥2355.62m/3座，大桥1720。54米/6座，框架中桥26。4m/1座,框架小桥35.24m/2座，桩基采用钻孔灌注桩为24727m /1066根；墩柱/承台113个，桥台18个。
3、公跨铁
2座，DK345+380和DK348+490。
4、涵洞
共3224.13米/106座,其中盖板1682。28米/43座、框架涵1541.85米/63座.
5、车站
共2座，分别为马踏车站（中心里程为DK341+600）、观珠车站（中心里程为DK365+600）。
6、临建设置
砼拌合站2座（DK343+140）和DK360+800），集料拌合站1座,中心试验室1座(DK342+800右侧(X639旁））。
二、编制目的及依据
1、编制目的
为保障本合同段混凝土浇筑的安全施工，预防事故发生,保障施工人员的生命财产安全。结合施工现场实际条件,特制定本安全技术方案。
2、编制依据
1、中华人民共和国《安全生产法》；
2、《建设工程安全生产管理条例》;
3、《铁路工程基本作业施工安全技术规程》TB10301-2021，
4、《铁路路基工程施工安全技术规程》TB10302—2021，
5、《铁路桥涵工程施工安全技术规程》TB10303-2021；
6、业主、公司相关标准规范要求等；
7、本标段施工图纸及招投标文件。
3、适用范围
本专项安全技术方案适用于：深茂铁路江门至茂名段JMZQ—7标二项目合同段内模板工程。
三、模板概述
模板是为保证混凝土浇筑后达到规定的形状、尺寸和相互位置的结构物,一般包括由面板、肋组成的单块模板及其支承结构和锚固件等.我标段采用的是钢模板。
模板施工包括模板的设计制作、安装、拆除、维修（护）等工作在内的系统工作，涉及模板拆装专用机具和起重作业、高空作业等危险性较大的作业。
设计制作

组装、运输

安装、调整

浇筑混凝土、预埋锚固件

拆 除提升

模板施工流程图
四、模板设计的基本要求
施工前，根据工程设计图纸，现场条件,砼结构施工与验收规范及有关的模板技术规范进行模板设计，模板设计包括模板板面，支撑系统，及连接配件的设计,模板设计必须符合下列要求：
1、砼结构及构件各部分形状,尺寸以及相互位置的准确。
2、具有足够的强度、刚度、稳定性、能可靠的支承新浇砼的重量或测压力及施工过程中附加给模板的全部荷载，并保证变形不超过允许范围。
3、构造简单，拆除方便、并便于钢筋的绑扎、安装和砼的浇筑、养护;有特殊要求或操作程序复杂的模板应同时制定操作规程。
4、模板接连严密，不得渗浆。
5、安全附件齐全，安全设施、操作环境满足作业要求。
6、每完成一道工序要坚持自检、互检、交接检查制度，不合格的部位不通过，不留隐患.
五、模板荷载及组合
1、模板及其支架自重；
2、新浇筑钢筋混凝土自重;
3、施工人员和施工材料、机具等行走运输或堆放的荷载；
4、振捣混凝土时产生的荷载;
5、新浇筑混凝土对模板侧面的压力；
6、倾倒混凝土时产生的荷载.
7、其他可能产生的荷载，如雪荷载、冬季保温设施荷载等.
模板、支架设计计算的荷载组合
模板类别
组合荷载
计算承载能力
验算刚度
梁模板的底板及支架
1、2、3、4、7
1、2、7
梁的侧面模板
5、6
6
六、模板施工前的安全技术、准备工作
1、当模板构件进场后，要认真检查构件和材料是否符合设计要求，例如刚摸、构件是否有严重锈蚀或变形,构件的焊接或连接螺栓是不是符合要求;
2、材质以及构件拼接头是否牢固等，同时还要排除模板工程施工现场的不安全因素，要保证运输道路畅通，做到，现场防护设施齐全;
3、在地面上支模场地必须平整坚实，夜间施工有足够的照明设备，电动工具的电源线绝缘，漏电保护装置齐全，并做好模板垂直运输。
4、现场施工负责人员在模板施工前认真向有关人员作安全技术交底,特别是新工艺、必须通过试验,培训操作人员。
5、模板工程作业高度在2米或2米以上时，根据高空作业安全技术规范的要求进行操作和防护，要有可靠安全的操作架杆，在临街及交通要道及施工区或设警示牌，避免伤及行人，操作人员通行通过过道，不得在墙顶，独立梁及其他狭窄面堆放模板料,高处支模工人的人具不用时要放入工具袋内,不得随意将工具模板零件放在脚手架上，以免坠落伤人。
七、组装、运输
1、组装要求
1)模板组装前，对模板系统各部件进行清点和外观检查，有严重缺损、碰伤变形等缺陷的部件不得使用。
2）组装现场须有技术人员进行技术指导。
3）模板系统的各部件齐全，连接牢固,组装好的模板要根据其结构特点整齐放置，保证稳定。
2、运输
1）使用吊机装卸车时，必须有专人指挥，指挥人员须持证上岗，配合装卸车的人员谨防被模板压伤、挤伤或从车厢上踏空坠落。
2）运输车辆须满足运载要求，超长、超宽、超高时要有专项运输安全措施，模板必须捆绑固定.
3)车辆驾驶员须严格遵守道路交通管理条例，车速不宜过快，谨防模板下滑、倾倒或途中挂线。
4）严禁人货混装。
5）模板吊运时,必须由起重人员进行指挥、挂钩，模板捆绑必须紧固,下系牵引绳，禁止单点起吊，禁止在模板内夹带其它物件,模板各种扣件、连接件、配件等须装在工具袋内，须吊运时，必须使用吊篮。
八、安装、调整
1、模板的安装调整须按程序进行，在上一道工序未完成或经过验收前，不得进行下道工序的施工。
2、大块模板、整体模板等在吊装时应使用专用吊耳或设计规定的吊点位置，先进行试吊，确认无误后,方可正式吊装，模板就位并连接牢靠后方可摘钩。
3、特殊部位或特殊模板的安装、使用、调整必须遵守模板设计中的相关规定。
4、模板的支承结构、围令、拉条、锚固件等均应按设计的规定布置，不得偷工减料、简化结构及附件。
5、模板不得使用腐朽、扭裂等不合格材料，顶撑要垂直，底部平整坚实，剪刀撑、拉杆连接牢固。
6、安装基础及地下工程组合钢模板时，要认真检查槽帮土壤或岩石的稳定情况，有无裂缝或塌方的危险；槽两边1m内不得堆码模板;向槽内运送模板等材料时应使用吊机、溜槽或用绳索吊下,人员上下要设梯道;模板要平放，不得靠在槽帮上;分层、分段支模板时，应边组装边安设模板支承杆件，下层模板就位校正并支撑牢固后,方可进行上一层模板的安装.
7、支立墩柱模板，其支柱斜撑均要支实，拉杆要牢固，主要解决垂直度、施工时的侧向稳定及抵抗混凝土的侧压力问题，必要时搭设有施工脚手架。
8、盖梁模板施工时，当梁的跨度≥4m时,应使梁底模板中部略为起拱,以防止由于灌注混凝土后跨中梁底下垂。
9、墙体模板主要承受混凝土的侧压力,因此必须加强墙体模板的刚度，并设置足够的支撑，以确保模板不变形和发生位移；为保证墙体的厚度，墙板内应加撑头或对位螺栓，
10、特殊结构或受力较大的承重模板，应编制单项施工方案,拟定安全操作程序、保证措施,考虑立、拆方便.
九、模板拆除
1、拆除基本要求:一般应遵循先支后拆、后支先拆，先非承重部位、后承重部位以及自上而下的原则。
2、不承重的侧模板包括梁、柱的侧模板，在砼强度能保证其表面及棱角不因拆除模板而受损坏时,即可拆除。
3、承重模板，包括梁、板等水平结构构件的底模，应根据与结构同条件养护的试块强度达到50%～75％，梁75％～100%,悬臂构件，砼强度达到100%,方可拆除。
4、拆模之前必须有拆模申请，并根据同条件养护试块强度记录达到规定，技术负责人批准，方可拆模.拆模时,模板下方不能站人,拆模区应设警戒线，以防有人误入被砸伤,拆除的模板向下运送传递，上下呼应不能猛撬，以致大片塌落，吊装拆除模板时，模板应堆码整齐并捆牢，方可吊运。
5、基坑内模板拆除，应注意基坑过坡的稳定，特别是拆除模板支撑时，可能使边坡上发生振动，因而塌方，拆除模板应及时运到离基坑较远的地方进行清理。
6、模板的拆除应按拆模程序进行；拆支柱时，应先拆板柱，后拆梁的支柱;拆除时不能硬撬、硬砸；不能采用大面积同时撬落和拉倒的方法拆模，应分段分层从一端退拆，统一指挥。
7、大面积的拆除或拆除承重模板、多卡模板、整体模板、特殊模板、结构复杂模板等要有熟练工人带班指导,采取可靠的安全措施，并根据具体施工环境设置安全哨、安全警戒。
8、拆除预制件模板时,应边拆边加支撑支牢，以防构件倾倒.
9、拆除的模板不得乱丢、乱放，谨防模板滑落和砸坏电缆、管线等。
十、模板清理
1、模板及支撑部件拆除后，应及时按种类、规格进行清理，并运离拆模区域，以便后续工作的开展；应将模板及支撑部位上粘结的混凝土残浆清理干净，以免在下次使用中影响混凝土表面质量。
2、清理中，可使用木工锤、小铁铲、钢丝刷等工具，采用铲刷或振动法进行清理，不得任意敲打模板及支撑部件，以防损坏；木质模板应及时起钉补洞；应及时清理出交通路线和安全通道,以便施工人员通行方便和应急意外事件的需要；
3、模板清理后应按规格分类堆放整齐，以利周转使用；模板工程施工中和完成后，应注意清理混凝土接头处的垃圾或污染,必要时应留设一定的清垃圾口，采用人工吸尘器抽吸、水冲等方法进行清理。
十一、模板存放、防倾倒措施
拆除的模板不得随意往下仍，须向下传递至地面,连续的模板须一次性拆除完毕，以免落下伤人，模板向下传递时，多个模板应扎牢,模板应有放在防雨,排水措施良好的场地,下垫木楞离地面高度≥10cm；模板须分规格存放，将表面浮灰全部清理干净,并刷隔离剂，堆放平整,无晃动,成堆模板堆放高度不大于1.8米，各堆放应有一定间距，以免发生碰撞而倾倒，基场内无积水。
十二、安全技术要求
支撑材料有足够强度，前后左右相互搭牢;支撑如撑在软土地上，必须将地面预先夯实，并铺设通长垫木,必要时垫木下再加垫横板，以增加支撑在地面上的接触面，保证在混凝土重量作用下不发生下沉（要采取措施消除泥土受潮后可能发生的下沉)。
1、基本要求
1）作业人员规范使用劳保用品，严禁酒后作业;特种作业人员须持证上岗。
2）登高作业、排架作业须遵守高空作业、架子工相关规定，作业人员无禁忌症.
3）作业人员必须经过专门培训，熟悉操作过程，大型模板（多卡模板、整体模板、预制模板等）的吊装必须由起重工指挥，起吊前须检查模板结构是否牢固可靠。
4)使用的斧头、铁锤、扳手等工具，柄把上系绳子,以防使用中脱手坠落;工具、U形卡、蝴蝶卡等须装在工具袋里，传递中禁止相互抛掷；使用中经常检查手柄，以防松动脱落。
5）有钉子的木板禁止在施工现场乱放，不能及时清理时，必须将钉子砸弯或拔出，以防扎脚。
6）施工现场必须设置醒目的安全标识,布设交通通道，并根据现场实际需要挂设安全网、搭设护栏和防护棚。
7）禁止将安全带（绳）系在正在拆除的模板上。
8）禁止上下同时作业，拆、立模时,下部须设警戒，在竖井、门洞等封闭隐蔽部位作业时，上部(外部）须设安全哨。
9）在木模板、木榀架，脚手架等部位作业时，谨防焊碴、照明灯具等引燃保温材料、安全网、跳板等而引发火灾。
10）光线不好或遇恶劣天气时，不得拆、立模板。
2、基础工程模板
基础工程模板安装，应先检查基坑土壁边坡的稳定情况。
发现有塌方危险时，必须采取安全加固措施施工后，方能开始作业，操作人员上下基坑要设扶梯，基坑上边缘1米以内不允许堆放模板构件和材料，分层分价的柱模支模，要待下层模板校正并支撑牢固之后，再支上一层模板。
3、砼柱模板
柱模板支撑时,四周必须设牢固支撑或用钢筋，钢丝绳拉接牢固,避免柱模整体歪斜甚至倾倒，柱箍的间距及拉接设置必须依照设计要求.
4、梁板支模
梁板支模，应搭设牢固的操作平台,并设防护栏杆，避免上下同时作业,上下支架的立架的立柱应垂直，支架的层间垫板应平整。
现浇时应采取分层分段支模施工方法，在已拆除模板的结构上，支模要验算结构的承载力是否能承受上部支模的荷载，若承载力不够,必须附加临时支架、加固或事先保留该模板支柱.
5、安全注意事项
（1）、模板作业场地
1）模板作业场地的布置。木料、钢模、模板半成品的堆放,废料堆集和场内道路的修建,应做到统筹安排，合理布局。
2)作业场地应搭设简易作业棚，修有防火通道,配备必需的防火器具。四周应设置围栏，作业场内严禁烟火。
3）钢模、木材应堆放平稳，元木垛高不得超过3m，垛距不得小于 1.5m，成材垛高一般不得超过 4m，每增加 0.5m应加设横木。垛距不得小于1m.作业场地应避开高压线路。
4)下班前应将锯末、木屑、刨花等杂物清除干净，并要运出场地进行妥善处理。
（2）、模板制作
1）制作模板时应细致选料.制作钢模不得使用扭曲严重、螺丝孔过多、开裂等材料。木模不得使用腐朽、扭裂和大横节疤等木料.
2）制作钢木结合楼板时,其钢木结合部位的强度、刚度应符合设计要求。
3)制作中应随时检查工具，如发现松动、脱落现象,应立即修好。
4）用旧木料制作模板时，应将钉子、扒钉拔掉收集好,不得随地乱扔。
（3）、模板支立及拆除
1）在基坑或围堰内支模时，应检查基坑有无塌方现象，围堰是否坚固，确认无误后，方可操作。
2）向基坑内吊送材料和工具时，应设溜槽或绳索系放不得抛掷.机械吊送应有专人指挥、模板要捆绑结实，基坑内的操作人员要避开吊送的料具.
3）用人工搬运，支立较大模板时,应有专人指挥，所用的绳索要有足够的强度，绑扎牢固。支立模板时，底部固定后再进行支立,防止滑动倾覆。
4）支立模板要按工序操作.当一块或几块模板单独竖立和竖立较大模板时，应设立临时支撑，上下必须顶牢。操作时要搭设脚手架和工作平台。整体模板合拢后，应及时用拉杆斜撑固定牢靠，模板支撑不得钉在脚手架上。
5）用机械吊运模板时,应先检查机械设备和绳索的安全性和可靠性,起用后下面不得站人或通行.模板下放，距地面1m时,作业人员方可靠近操作。
6）高处作业应将所需工具装在工具袋内。传递工具不得抛掷或将工具放在平台和木料上,更不得插在腰带上。
7）在用斧锤作业时，应照顾四周和上下的安全，防止误伤他人。斧头刃口处应配刃口皮套。
8）拆除模板时，应制订安全措施，按顺序分段拆除，不得留有松动或悬挂的模板，严禁硬碰或用机械大面积拉倒。拆下带钉木料，应随即将钉子拔掉。
9）拆除模板不得双层作业。3m以上模板在拆除时，应用绳索拉住或用起吊设备拉紧,缓慢送下。
10）高边坡下方拆立模时，坡顶须设安全哨监护，边坡不稳或危石未排除、边坡松软、龟裂等情况下，禁止进行拆立模作业.
11）高处、悬臂、复杂结构模板的安装与拆除，应按施工设计要求进行，事先应有切实可行的安全措施。
12）斜坡面立模时，模板必须支撑牢固，考虑人员站立等因素,谨防模板在支立过程中或浇筑混凝土时发生垮塌.
13)立模中,如中途停歇，应将支撑、搭头、底脚、临时拉条等固定牢靠；拆模间歇时，须将已松动的模板、支撑等拆除、运走并妥善堆放,以防人员因扶空、踏空而坠落。
14)模板上如有预留洞，安装后应将洞口盖好，混凝土板上的预留洞，应在拆模后随时将洞口盖好，形成的临空面、开放部位要及时加设防护栏杆。
15）拆除模板时，操作人员严禁站在正拆除的模板上,禁止在悬吊式模板、立好的模板顶部行走，禁止在模板拉杆、支撑及外露拉条头上攀登。
16）模板的拉条不应弯曲，拉条直径不小于14mm，焊接牢固，割除外露螺杆、钢筋头时应接住，不得任其自由下落。
17）模板的支撑，不得撑在脚手架上，承重模板的支撑架必须按设计方案搭设(支撑系统施工安全要求见“脚手架施工作业指导书”）；在脚手架、平台上拆、立模时，模板堆放整齐、稳定，堆放的量不得超过允许载重量.
18)拆、立组装的定型钢模板，必须由起重工指挥起吊,定位后必须装好插销、顶撑、底脚、拉条等紧固件,否则吊机不得脱钩，拆除时，必须挂钩并稍受力后，才准割除模板上口拉条。
19）模板作业人员要做好交接班记录，当班人员要把本班情况给下一班人员在现场交待清楚,尤其是对存在问题的部位必须交待仔细；下一班作业人员操作前要对现场情况进行检查,对遗留问题进行核实。
20）模板的检查、维护须针对检查对象编制检查表，落实检查责任人、检查时间（周期）。
十三、安全与环保措施
1、支摸过程中遵守安全操作规程,如遇途中停歇，应将就位的支顶、模板连接稳固，不得空架浮搁。拆模间歇时应将松开的部件和模板运走,防止坠下伤人；
2、模板安装、拆除过程中要严格按照设计要求的步骤进行,全面检查支撑系统的稳定性，在操作过程中设置专人指挥;
3、拆模板时，应有防高空坠落及防止模板向外倾斜的措施；
4、模板所用的脱模剂在施工现场不得乱扔，以防止影响环境质量；
5、模板放置时应满足自稳要求，两块大模板应采取板面相对的存放方法；
6、模板起吊前，应检查吊装用绳索、卡具及每块模板上的吊钩是否完整有效,并应拆除一切临时支撑，检查无误后方可起吊，起重工必需持证上岗；
7、在模板拆除区域周围,应设置围栏，并挂明显的标志牌,禁止非作业人员入内；
8、拆模起吊时前,应检查对拉螺栓是否拆净,在确无遗漏并保证模板与混凝土体完全脱离后方准起吊；
9、模板安装就位后,要采取防止触电的保护措施,所有漏电箱必须设漏电保护装置，防止漏电伤人;
10、模板拆除后，在清扫和涂刷隔离剂时，模板要临时固定好，板面相对停放之间，应留出50~60cm宽的人行通道,模板上方要进行固定;
11、施工现场不得将废模板油倾倒到地面，要指定专人定时清理废弃的海绵、胶条等。

深茂铁路JMZQ-7标第二项目部 16

国家管道元件产品
质量监督检验中心综合实验楼工程

模板安全专项方案

编制人:
审核人：
审批人：

监理单位：石家庄城发工程建设监理有限公司
施工单位：京鑫建设集团有限公司
编制日期: 二0一四 年 一 月 十五 日

目 录
1、编制依据 2
2、工程概况 2
3、施工部署 3
4、模板设计 3
5、施工工艺 4
6、质量标准 5
7、成品保护 4
8、安全措施 6
9、模板设计计算书 10

1、编制依据
1.1《建筑施工安全检查标准》（ＪＧＪ５９－2011）
1.2《河北省〈建筑施工安全检查标准〉实施细则》等。
1.3施工图纸：
图纸名称
图纸编号
出图日期
建筑施工图
建施01～建施38
2013年6月
结构施工图
结施01~结施38
2013年6月
1。4本工程施工组织设计
2、工程概况
本工程为：河北省质量技术监督检验检测研究中心国家管道元件产品质量监督检验中心综合实验楼。
1、工程概况
1） 工程项目名称：国家管道元件产品质量监督检验中心综合实验楼工程。
2） 建筑单位：河北省锅炉压力容器监督检验院。
3） 建设地点：本工程位于鹿泉市上庄镇台头村.
4） 建筑性质：办公建筑
5） 结构形式:框架剪力墙结构
6） 建筑项目等级：一级
7） 建筑物耐火等级：一级
8） 建筑物耐久年限：50年
9） 抗震设防烈度：7度
10） 主体高度为59。6米;脚手架搭设高度63米。
11） 层数为地下一层；地上十二层，；抗震设防类别皆为丙类建筑，结构安全等级二级,基础采用柱下独立基础,设计等级丙级，抗震设防烈度7度，设计使用年限50年。垫层为100厚C10混凝土，框架柱为1100mm×1100mm、1000 mm×1000 mm 、800mm×800mm、700 mm×700 mm、600 mm×600 mm矩形柱，高度为4。5m.顶板厚度100mm.楼梯为两跑板式楼梯.
3、施工部署
3.1模板选用
本工程采用15mm厚覆膜多层板，支撑系统采用Φ48钢管支撑。
3。2机械设备配置:
圆盘锯 1台
塔吊 1台
3。3主要周转材料
15厚多层板模板
Φ48钢管
50×100木方
扣件（十字、转向、连接）
3。4人员配置
木工工长 1名
木工兼职质检员 1名
木工 50名
4、模板设计
4．1基础
模板选用15mm厚覆膜多层板，主次龙骨及支撑均采用采用φ48×3。5钢架管，加固采用钢架管加固，吊模施工采用钢架管架在第一步基础模板上.见下图；

4．2顶板模板
⑴模板选用15mm厚覆膜多层板,龙骨为φ48×3.5钢架管，模板支撑采用φ48×3.5钢架管钢管架，立杆纵横间距1200mm,纵横水平拉杆设置为：第一道距楼板200，以上每隔1。2米设一道。立杆底部安放U形顶托。主龙骨间距同立杆间距.详见下图：

⑵ 防止漏浆措施：安装木模板时将模板接缝粘贴海绵条。
⑶ 跨度大于4米的板，模板按跨度的1～3/1000起拱。
4．4框架柱模板：
⑴施工前，根据柱净高,制作柱模,板面为15厚多层板，次龙骨用50 ×100的木方,净距200，竖向使用。主龙骨为Φ48钢管（L= 1000），共设5道，第一道离地150，最上一道距柱顶150，中间设一道，这三道与满堂脚手架拉接，保证柱身正直，其间间距600mm设置卡箍，不与满堂脚手架连接.
⑵柱模支设高度：当与柱相连的框梁底标高一致时，高于梁底20;标高不一致时,以较低的梁底为准.
⑶砼浇筑前，用水泥砂浆封堵柱根部，以防漏浆。
4．5顶板预留洞：
小于150mm洞，预留小木盒，15厚多层板钉制.
大于150mm水电预留洞，50×100木方背楞，15mm厚多层板面层，中间设十字撑。
5、施工工艺
5.1安装柱模板：
工艺流程：
弹柱位置线→搭满堂脚手架→安装柱模板→找正加固→办预检
⑴在地梁或顶板上预插柱子定位筋，弹出柱轴线，位置线及控制线。
⑵搭设满堂脚手架:先搭柱四周及梁两侧的脚手架，然后再其中增加顶板的脚手架，首层时脚手管底部要夯实,并通长铺设5cm厚交手板。
⑶安装柱模板：通排柱，先装两端柱，经校正、固定，拉通线校正中间各柱。
⑷找正加固：先加柱底部柱箍，并与满堂脚手架拉接，找正位置后固定，然后用线坠吊正柱垂直固定柱顶部,调直柱身后加设中间柱箍.
⑸将柱模内清理干净，封闭清理口,办理柱模预检。
5。2安装梁模板：
弹线→铺梁底脚手管→ 安装梁底模→ 绑梁钢筋→ 安装侧模 →办预检
⑴柱子拆模后在混凝土上弹出轴线和水平线。
⑵根据水平线结合图纸计算出梁底标高，在满堂脚手架上铺设梁底脚手管，当梁跨度等于及大于4米时，铺设时要安装起拱高度调整脚手管高度，起拱高度宜为1／1000～3／1000，梁跨度较大时取3/1000，较小时取1/1000。
⑶安装梁底板，两侧用架扣固定定位.
⑷绑扎梁钢筋，经检查合格后办理隐检,并清除杂物，安装侧模板，安装时要严格按照设计图安装。
⑸用脚手管斜顶固定梁侧模板。龙骨间距要符合模板设计规定。
⑹安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净、检查合格后办预检。
5。3安装楼板模板:
安大小龙骨→铺模板→校正标高→加立杆的水平拉杆→办预检
⑴将主龙骨脚手管用架扣固定在满堂脚手架管顶部,并拉线调整水平高度，开间跨度大于4m时应起拱，起拱高度1/1000～3/1000,支柱与龙骨间距应根据模板设计规范设计规定。
⑵铺模板：可从一侧开始铺,每两块板间挤入海绵条，防止漏浆。
⑶平台板铺完后，用水平仪测量模板标高,进行校正,并用靠尺找平.
⑷将模板内杂物清理干净,办预检。
5。4模板拆除:
柱、梁模板应优先考虑整体拆除，便于整体转移后，重复进行整体安装.
⑴柱子模板拆除:先拆掉柱斜拉杆或支撑，再卸掉柱箍，再把连接每片柱模板的U型卡拆掉,然后用撬棍轻轻撬动模板,使模板与混凝土脱离。
⑵楼板、梁模板拆除:
①应先拆梁侧帮模，再拆除楼板模板,楼板模板拆模先拆掉水平拉杆，然后拆除支柱，每根龙骨留1～2根支柱暂不拆.
②操作人员站在已拆除的空隙，拆去近旁余下的支柱使其龙骨自由坠落。
③用钩子将模板钩下，等该段的模板全部脱模后，集中运出，集中堆放。
④楼层较高，支模采用双层排架时,先拆上层排架，使龙骨和模板落在底层排架上，上层钢模全部运出后，再拆底层排架。
⑤有穿墙螺栓者先拆掉穿墙螺栓和梁托架，再拆除梁底模。
⑥柱模板拆除时混凝土强度应能保证其表面及楞角不因拆除模板受损坏，方可拆除。板与梁模板强度如设计无规定时，应符合施工规范的规定。
⑶拆下的模板及时清理粘连物，涂刷脱模剂，拆下的扣件及时集中收集管理.
6、质量标准：
6。1主控项目
在涂刷模板隔离剂时，不得粘污钢筋和混凝土接槎处。
6.2一般项目
⑴浇筑混凝土前，模板内的杂物清理干净。
⑵固定在模板上的预埋件、预留孔、预留洞不得遗漏，并安装牢固。
⑶模板接缝不漏浆，拼缝表面平整，无错台。
⑷侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤.
⑸预埋件和预留洞的允许偏差见下表：

项目
允许偏差（MM)
预埋管、预留孔中心位置
3
预留洞
中心线位置
10
尺寸
+10,0
预埋钢板中心位置
3
现浇结构模板安装的允许偏差及检验方法见下表:
项目
允许偏差（MM）
检验方法
轴线
5
钢尺检查
模板上表面标高
+5
钢尺检查
截面内部尺寸(柱、梁）
+4、-5
钢尺检查
层高垂直度
不大于5米
6
钢尺检查
大于5米
8
钢尺检查
相临两板表面高低差
2
钢尺检查
表面平整度
5
2米靠尺检查
7、成品保护：
⑴不得用重物冲击已安装好的模板及支撑，不得在模板上堆放大量材料和重物。
⑵不得在吊模上搭设跳板，以保证模板的牢固和不变
⑶拆除模板时要轻轻撬动,使模板脱离砼表面，禁止猛砸猛敲,以防止碰坏砼.
⑷拆下的模板及时清理干净,涂刷脱模剂，分规格堆放。
⑸楼梯踏步阳角保护；楼梯侧模拆除后,用多层板钉制L形楼梯踏步护角，多层板用钢钉钉在踏步上.
8、安全注意措施：
（1）安装梁底模板时，应注意随铺随固定，不得虚放及梁底模有探头现象，没有用的模板应及时运用。
(2）铺设模板时，板底木骨要及时用铅丝和支撑系统扎牢，不得虚放。
（3)现场操作，必须戴好安全帽及安全带。
（4）支模时，操作面要按要求搭设护栏及安全操作台，操作台上铺设脚手板，不得站在钢管上操作。
（5）独立柱模支设时，应搭独立脚手架，并设护栏、铺脚手板。
(6）拆除模板过程中,严禁往下抛掷物料，应将手持工具放在稳妥处或工具袋内，防止物体从高处坠落伤人。
（7）拆除作业完工前,不准留下松动和悬挂的模板。拆下的模板应及时运到指定地点存放.
(8)模板拆除作业中，应设专门监护人员及醒目警示牌。
（9）拆下的模应及时清除灰浆,清除的模板必须及时涂刷脱模剂.模板及配件应设专人保管和维修，并要按规格、种类分别存放.
（10)模板支拆前必须向施工组进行书面安全技术交底。
模板设计计算书

板模板计算：分两部分：
（一）。板厚100，水平楞间距1000mm。
荷载：
模板自重：0。5×0。1×1×1。2＝0。06KN/m
现浇砼自重：24×0。1×1×1。2＝2.88KN/m
钢筋的自重：1。1×0.1×1×1。2＝0.132KN/m
施工活荷载：2。5×0.1×1×1.4＝3.5KN/m
合计：q＝6.5126KN/m
q＝6.5126×0.85＝5.5KN/m KN/m
1． 模板计算：
（1） 抗弯：
模板按简支梁计算：
M=（1/8）qL2=（1/8）×5。5×10002=0。7×106 N。mm
查表得：w=5940
δ=M/W=0.7×106/5940=116。5N/mm2＜fm=205 N/mm2
（2） 挠度：
ω=5p`l4/（384EI)=5×5。5×10004/（384×2.06×105×26.97×104)
=1。3mm＜[ω]=l/250
2． 水平钢管计算：
(1）抗弯：
M=（1/10）qL2=(1/8）×5。5×10002=0。55×106N.mm
查表得：w=5080
δ=M/W=0.55×106/5080=108 N/mm2＜fm=205 N/mm2
（2）挠度:
ω=p`l4/(384EI）=5。5×10004/（384×2.06×105×12.19×104)
=1.5mm＜[ω］=l/250
（二).梁模板及大、小楞计算：
取最大梁300×700进行验算，小楞间距为1000mm。
解：（1)荷载计算：
模板自重:0.75×0。05×0。3×1.2=0.0135 KN/m
现浇砼自重：24×0.3×1×1。2=8.64 KN/m
钢筋的自重：1.5×0。3×1×1.2=0.54 KN/m
振捣砼时产生的荷载:2×0.3×1.2=0.72 KN/m
合计：q=9.9KN/m
q＝9。9×0。85＝8。4KN/m KN/m
1.模板计算：
（1） 抗弯：
模板按简支梁计算：
M=（1/8）qL2=（1/8）×8。4×10002=1.05×106 N.mm
查表得：w=5940
δ=M/W=1.05×106/5940=177N/mm2＜fm=205 N/mm2
（2） 挠度:
ω=5p`l4/(384EI)=5×8.4×10004/（384×2.06×105×26.97×104）
=2mm＜［ω]=l/250
2. 钢管小楞计算:
（1)抗弯：
M=（1/8）qL（2-b/h）=(1/8）×8.4×1000(2—300/1000）=1785N。mm
查表得：w=5080
δ=M/W=1785/5080=0.351 N/mm2＜fm=205 N/mm2
（2）挠度：
ω=p`l/(48EI）=8.4×1000/(48×2.06×105×12.19×104）
=7×10—6mm＜［ω］=l/250
3。大楞计算：
抗弯计算:M=0.1qL2=0.1×8.4×10002=0。84×106 N。mm
δ=M/W=165N/mm2＜f
抗挠验算：ω=q`L4/(150EI)=8。4×10004/（150×2.06×12.19×106×104）
=2.2mm＜L/500
三、 架柱验算:
（1）。侧压力标准值:f=0.22rctoβ1β2v1/2
=0。22×24×200/(20+15）×1×1×2.51/2
=47。7KN/m2
F=rcH=24×5=120KN/m2
取两者小值：F=47。7KN/m2
设计值：F`=F×1.2= 57。24KN/m2
q=F`L=57.24×0.5=28.62N/mm
M=(1/8）qL2=（1/8）×28.62×5002=894375 N.mm
δ=M/W=M/(bh2/6）=0。01N/mm2＜f
ω=5q1`L4/(384EIx）=0.73mm＜B/500

29

高大模板（墩柱）专项安全施工方案
一、编制依据
1、施工图设计（中交第一公路勘察设计研究院）；
2、招标文件项目专用本；
3、国家和贵州省等颁发现行的相关施工规范、规程、标准、办法等；
4、贵州桥梁建设集团现行的《安全手册》、《安全生产指导文件》和作业指导书等；
二、工程概况
仁怀至赤水高速公路RCTJ-5合同段位大坝镇附近，,讫起桩号为K32+200~ K36+243，（ZK32+200～ZK36+262）路线全长4。043公里.起于大水井大桥K32+200(ZK32+200)止于宦家沟隧道出口K36+243（ZK+36+262）。
主要工程量：
路基工程:路基长1.817km；其中挖方278450m3，填方108830m3,弃方169620m3，附属圬工3。9万m3
桥梁工程:桥梁长度2226米／5座（全幅），主要包括K32+246~K32+434大水井大桥，K32+605~K32+730坪上大桥，K33+516~K34+456五岔河特大桥,K34+756～K35+247马家湾大桥，K35+346～K35+957柏杨湾大桥.
涵洞：主线12米／1座（半幅）主要包括K33+094.
隧道工程：隧道长度304米／1座（全幅)主要包括K35+958~K36+243（ZK35+958~ZK36+262）宦家沟隧道。
主要控制点：主要是五岔河特大桥、柏杨湾大桥。
路线所经主要河流为：大坝镇五岔村五岔河.
路线经过的主要城镇为：路线位于大坝镇往习水方向2公里。
三、模板安装概况
墩台模板采用定型组合钢模板，钢板厚度6㎜，钢模板我单位钳工班负责加工制作。墩台、柱模板加工前，对加钳工班进行交底,分段接缝及纵向接缝均采用平缝,绘制模板加工图.墩台模板进场前,由项目经理部总工程师、工程部、安保科和相关的技术人员对其进行自检,要求墩台对剖接缝处应曲线圆滑，模板横向、纵向的接缝均要求平正、圆顺，做到不经验收不
