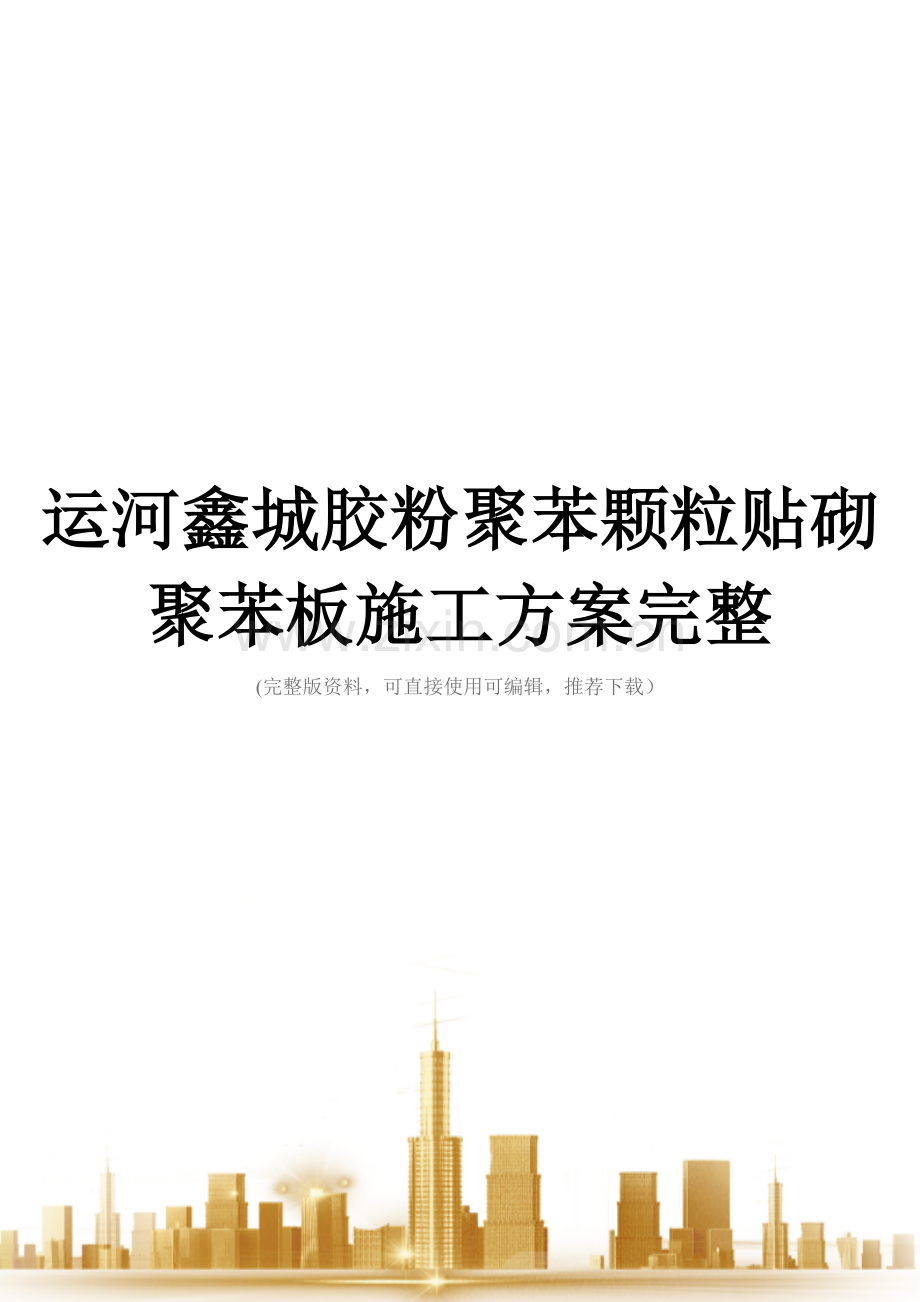

运河鑫城胶粉聚苯颗粒贴砌聚苯板施工方案.doc

运河鑫城胶粉聚苯颗粒贴砌聚苯板施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

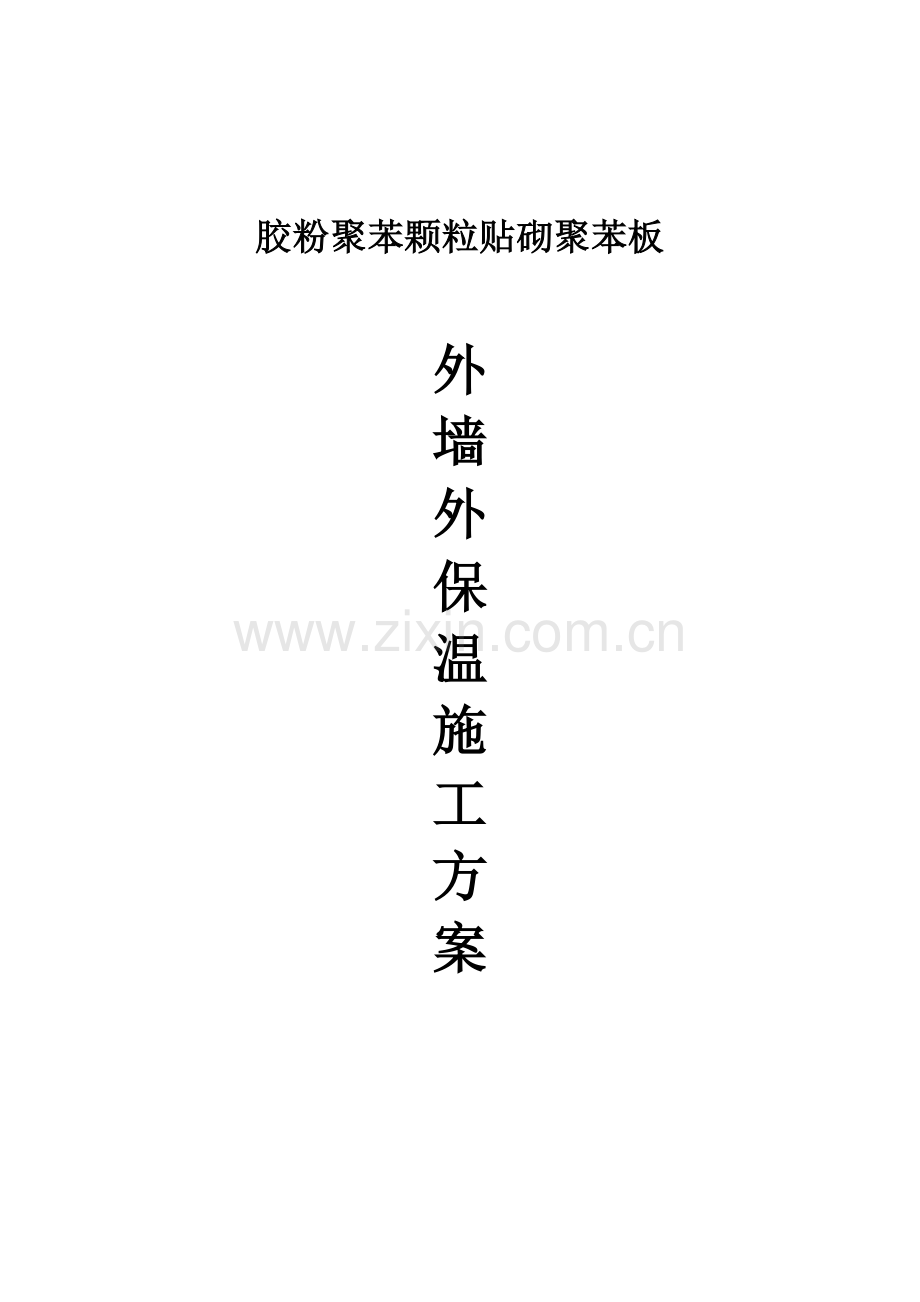

胶粉聚苯颗粒贴砌聚苯板

外
墙
外
保
温
施
工
方
案

施工原理
采用胶粉聚苯颗粒粘结找平浆料满粘、贴砌开横向梯形槽的聚苯板。
涂料饰面：抗裂防护层采用抗裂砂浆复合涂塑耐碱玻纤网格布，表面涂刷可有效阻止液态水进入的弹性底涂,饰面层刮柔性耐水腻子,面层采用弹性涂料.基本构造见下表.
面砖饰面：抗裂防护层采用抗裂砂浆复合热镀锌钢丝网胀栓锚固，面砖粘贴采用的专用面砖粘结砂浆及勾缝料均具有良好的粘结力、柔韧性和抗裂防水效果。基本构造见下表.
表 1胶粉聚苯颗粒贴砌聚苯板LBL型涂料饰面外墙外保温系统基本构造

基层墙体

①
系统的基本构造
构造示意图
粘结层

②
保温层

③
找平层

④
抗裂防护层
⑤
饰面层

⑥

混凝土墙或砌体墙
基层界面砂浆
+
胶粉聚苯颗粒粘结浆料
表面开有梯形槽

胶粉聚苯颗粒粘结找平浆料
抗裂砂浆复合耐碱网格布
+
弹性底涂
柔性耐水腻子
+
涂料

表 2 胶粉聚苯颗粒贴砌聚苯板外墙外保温系统面砖饰面基本构造

基层墙体

①
系统的基本构造
构造示意图
粘结层

②
保温层

③
找平层

④
抗裂防护层
⑤
饰面层

⑥

混凝土墙或砌体墙
基层界面砂浆
+
胶粉聚苯颗粒粘结浆料
表面开有梯形槽

胶粉聚苯颗粒粘结找平浆料
第一遍抗裂砂浆
+
热镀锌钢丝网（用胀栓与基层锚固）
+
第二遍抗裂砂浆
面砖粘结砂浆
+
面砖
+
勾缝料
（一）施工程序介绍
胶粉聚苯颗粒贴砌聚苯板涂料饰面外墙外保温技术施工流程
配制聚苯颗粒粘结找平浆料
粘贴聚苯板，留10mm板缝用碰头灰挤满、刮平
基层处理
配制基层界面砂浆
涂基层界面砂浆
吊垂直线、套方、弹控制线
抹粘结找平浆料
配抗裂砂浆
抹抗裂砂浆压入耐碱网布
刷弹性底涂
刮柔性腻子
刷外墙涂料
配制柔性腻子

做饼、冲筋、做口

胶粉聚苯颗粒贴砌聚苯板面砖饰面外墙外保温技术施工流程

基层处理
喷刷基层界面砂浆
配制粘结找平浆料
配制基层界面砂浆
吊垂直线、弹控制线
粘贴聚苯板，留10mm板缝用碰头灰挤满、刮平
抹10mm粘结找平浆料
抹第二遍抗裂砂浆

铺钉四角网，用尼龙胀栓锚固
配面砖粘结砂浆
勾缝
抹第一遍抗裂砂浆
粘结面砖
做饼、冲筋
配抗裂砂浆

（二） 施工要点
1）基层处理
墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。墙表面凸起物大于10mm时应剔除。
2）界面处理
为使基层界面附着力统一，所有的墙面应做到界面处理.基层界面砂浆可用喷枪或滚刷均匀喷刷.砖墙、加气混凝土墙在界面处理前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后按要求将其补齐砌严。
3）吊垂直、弹控制线
根据建筑物高度确定放线的方法，高层建筑及超高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直.多层建筑时,可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工＋50cm线（50线）为水平基准线进行交圈控制.由于外墙面由檐口到地面,抹灰面大，门窗、阳台、明柱、腰线等看面都要横平竖直，根据调垂直通线及保温厚度，每步架大角两侧弹上控制线，再拉水平通线，并弹水平线做标志块。
4） 贴砌聚苯板
在墙角或门窗口处贴标准厚度聚苯板,拉水平控制线。在墙面抹与聚苯板面积相当的胶粉聚苯颗粒粘结找平浆料，聚苯板贴砌面也抹满浆料，贴砌聚苯板时应均匀挤压聚苯板,随时用2m靠尺和托线板检查平整度和垂直度。
聚苯板排板时遇到非标准尺寸时,可进行现场裁切。裁切时应注意边口尺寸整齐,切口应与聚苯板面垂直，整墙面阳角处应使用整板和半整板以保证上下错缝1/2板长的要求,非整板的宽度不应小于300mm。
排板时应按水平顺序排列，上下错缝粘贴，墙角处排板应交错互锁，窗口处的板应裁成刀把形，如图2—3和图2-4.

图 保温板排板示意图 图 大角排版图

5） 吊垂直线、做灰饼
在距楼层顶部约10cm,同时距大墙阴/阳角约10cm处,根据垂直控制通线做垂直方向灰饼,再根据两垂直方向灰饼之间的通线,做墙面找平层厚度灰饼，每灰饼之间的距离（横、竖、斜向)不超过2m.灰饼可用胶粉聚苯颗粒浆料做，也可用废聚苯板裁成50mm×50mm小块粘贴。待标准贴饼固定后，在两水平贴饼间拉水平控制线，具体做法为将带小线的小园钉插入标准贴饼，拉直小线,使小线控制比标准贴饼略高1mm,在两贴饼之间按1.5m间隔水平粘贴若干标准贴饼。
用线坠吊垂直线在距楼层底部约10cm,大墙阴/阳角10cm处粘贴标准贴饼。
6）·锚栓的安装
（1）保温层粘贴完毕，24小时后方可进行锚固钉的安装。在每块保温板的中间及四周接缝，用电锤打孔，钻孔深度为基层内约50㎜，锚固深度为基层内约45㎜。
（2）锚固件的数量应根据楼层的高低和基层墙体性质决定，在阳角及窗洞周围锚固件的数量应适当增加，锚固件的位置距窗洞口边缘，混凝土基层不小于50㎜,砌块基层不小于100㎜。对于保温板面积大于0.1㎡的板块，中间须增加锚固件固定。面积小于0.1㎡的板块,如位于基层边缘须加锚固件固定。锚固件头部略低于保温板,并及时用聚合物砂浆抹平，以防止雨水渗透.
（3）在贴好的聚苯板上用电锤钻孔,放入膨胀螺丝,（螺丝塑料盖帽部分尽量与板压紧，最好压入板内），膨胀螺丝一般设于板上下或左右接缝处。孔洞深入墙基面不小于50mm，数量为每平方米6个，用直径8聚乙烯胀塞,把聚苯板固定在墙体上.
7）根据建设单位要求设置水泥发泡保温板防火隔离带并交圈。
8）铺设网格布时应注意以下几点
A、 不得在雨中铺设玻纤网
B、 标准网间应互相搭接≥100㎜，分段施工时应预留搭接长度，加强网间须对接，其对接处应紧密对接。
C、铺设玻纤网时，玻纤网的弯曲面朝向墙面,并从中央向四周用抹子抹平，直至玻纤网的弯曲面朝向墙面，并从中央向四周用抹子抹平,直至坡纤网完全嵌入抹入抹面胶浆内.若有裸露的玻纤网,应再丘适量的抹面胶浆进行修补.
D、抹面胶浆和玻纤网铺设完毕后,不得挠动，静置养护不少于24小时，才可进行下一道工序的施工。在寒冷潮湿气候条件下，还应适当延长养护时间.
9）翻包标准网的施工步骤:
A、裁剪窄幅标准网,长度由需翻包的墙体部位尺寸而定；
B、在基层墙体上所有洞口周边及系统起、终端处，涂抹宽度100㎜，厚度约为2㎜胶粘剂；
C、将窄幅标准网的一端100㎜压入胶粘剂内，余下的另一端甩出备用，并应保持清洁；
D、将聚苯保温板的背面涂抹好胶粘剂，将其压在墙上，然后用抹子轻轻拍击。使其与墙面粘贴牢固；
E、将翻包部位的聚苯保温板的正面和侧面，涂抹上抹面胶浆,将预先甩出的窄幅标准网沿板厚翻包，并压入抹面胶浆内,当需要铺设加强网时，则应先铺设加强网，再将翻包标准网压在加强网之上。
·抹面层聚合物胶浆
待表面胶浆稍干后可以碰触时，抹第二道抹面胶浆，使网格布全部覆盖,使面层胶浆厚度约为4-5㎜左右。

华润中心-威海湾九里一期工程
外 墙 保 温 方 案

建设单位：华润置地(威海)
监理单位：北京佳益工程咨询
施工单位： 中建八局第二建设
编制日期： 2021年 4月1日

中国建筑 管理表格
施工方案会签审批表
表格编号
CSCEC—JS-BG-0111
工程名称
威海华润中心威海湾九里
方案名称
外墙保温方案
分公司部门意见
施 工
管理部

经 理: 年 月 日
分公司

领 导

意 见

副 经 理: 年 月 日

总经济师： 年 月 日

总工程师： 年 月
备 注
适用分公司审批施工方案会签
A2
施工组织设计（方案）报审表
工程名称：华润中心—威海湾九里一期工程 编号：

致:北京佳益工程咨询
我方已根据施工合同的有关规定完成了华润中心—威海湾九里一期工程外墙保温方案的编制,并经我单位上级技术负责人审查批准，请予以审查。
附：华润中心-威海湾九里一期工程外墙保温方案

承包单位(章) 中建八局第二建设
项目经理
日期 年 月 日
专业监理工程师审查意见:
专业监理工程师
日 期
总监理工程师审核意见
项目监理机构
总监理工程师
日 期

鲁JJ—004
施工组织设计、施工方案审核表

工程名称
华润中心-威海湾九里一期工程
日期

现报上下表中的技术管理文件，请予以审核。
类 别
编制人
审核人
册 数
页 数
施工组织设计

施工方案

申报简述：

我单位已根据招标文件要求和有关施工图纸完成了外墙保温方案,现报上，请审批.

申报部门（分包单位或项目部）中建八局第二建设威海华润中心项目 申报人：

总承包单位审核意见：

□有 □无 附页

总承包单位名称：中建八局第二建设 审核人： 审核日期： 年 月 日

监理单位（建设单位）审批意见：

审批结论： □ 同意□修改后报 □重新编制

审批部门（单位）： 审批人： 审批日期： 年 月 日
注:附施工组织设计、施工方案
山东省建设工程质量监督总站监制
一、编制依据
序号
名 称
编 号
1
施工图纸
2#、3#、11#、12＃、13＃、17#楼建筑图纸
2
居住建筑节能保温工程施工质量验收规程
DBJ501-97-2005
3
外墙外保温工程技术规程
JGJ144-2021
4
外墙外保温用聚合物砂浆质量检验标准
DBJ01—63—2002
5
建筑工程施工质量验收统一标准
GB50300—2001
6
建筑安装工程资料管理规程
DBJ01-51-2000
7
本工程施工组织设计

8
施工手册第五版

二、工程设计概况
威海华润中心项目一期一标段工程住宅楼为剪力墙结构，地下2层，地上最高33层，檐高99。6m，建筑面积约115000m2，外墙保温面积约56000m2，设计采用聚苯板玻纤网格布聚合物砂浆做法保温。结构外墙厚200mm，聚苯板厚度选用85mm、90mm、100mm厚,保温后外墙总厚度约为300mm。
设计施工图纸范围内保温工程（高层基层不处理，多层基层为抹灰面）；
内墙保温1(采暖与非采暖隔墙）：30/35厚玻化微珠保温层（高层为30厚，多层为35厚）;5厚抗裂砂浆,中间压入一层耐碱玻纤网格布；
内墙保温2(分户墙两侧）:20厚玻化微珠保温层；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
女儿墙内侧：20厚玻化微珠保温层;5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
外墙挑出构件与附墙构件（雨棚、空调室外机隔板及侧板、外凸墙垛等)20厚玻化微珠保温；中间压入一层耐碱玻纤网格布
凸窗上下板/侧板采用60/50厚聚苯板保温；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
其他大面墙体：基层处理;100/85/90厚聚苯板保温层（17＃楼、2＃3#楼厚度为100厚，12#13#楼厚度为85厚，11＃楼厚度为90厚)；5厚聚合物抗裂砂浆，压入耐碱玻纤网格布2层;
楼地面（阳台、连廊）：20厚玻化微珠保护层
阳台顶棚：刷界面剂;20厚玻化微珠保温层;5厚聚合物抗裂砂浆压入一层复合耐碱玻纤网格布;
—1层顶棚:粘贴30/50厚岩棉板(高层为30，多层为50)5厚聚合物抗裂砂浆压入一层复合耐碱玻纤网格布;
　　聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。基本构造如图1所示，首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层.保护层干燥后,再按设计要求进行饰面。
粘贴聚苯板外保温做法简图2-1
10 85-100mm 5

三、材料要求

3.1其它材料：
　　(1) 发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，直径按缝宽的1。3倍选用;
　　（2） 建筑密封膏，采用聚氨脂、硅酮、丙烯酸脂型建筑密封膏。
四、施工准备4。1施工条件
　　(1） 外墙和外门窗洞口经过验收，洞口尺寸位置达到设计和质量要求。墙体垂直全高：H/1000且≤30mm、平整度:2m长度为8mm；
　　(2) 工作地点的环境温度不得低于5℃，风力不大于5级,雨天不得施工.
　　(3) 夏季施工为避免施工中突然降雨，应准备遮盖物(塑料薄膜等)，防止雨水冲刷墙面。
　　(4) 安装好外墙面的预埋件,如雨水管卡、空调外机埋件等。
4.2基层处理：将墙体表面的油污、浮灰、脱模剂、养护液等影响粘结的物质清理干净,剔除表面的凸出物，凹处用水泥砂浆修补找平。
4.3主要施工机具
　　外接电源设备、角磨机、电锤、钢丝刷、抹子、槽抹子、搓抹子、专用锯齿抹子、手持电动搅拌器、多用刀、拉线、靠尺、开槽器、电热丝切割器等.
4.4材料准备
　　（1) 材料进场后按规范规定的技术要求和设计要求进行验收；
　　（2) 进场材料分类挂牌存放.聚苯板和网格布均应注意防雨；液体胶粘剂存放温度不得低于0℃；水泥注意防雨、防潮和保质期，存放超过3个月应经取样重新试验合格后方可使用.
4.5施工流水及劳动力的安排
（1）每栋楼号为一个单体；每一个外立面按单组进行“流水”作业，即安装聚苯由下向上施工（先从五层开始)；抹抗裂保护砂浆从上向下施工.
(2)11＃、12＃、13#楼，每栋楼各安排劳动力15名,17#楼近排劳动力30,2、3＃楼安排劳力20名；工期为80天.
五、施工方法5。1工艺流程图
　　施工准备→挂基准线→配胶粘剂→粘贴翻包网格布→粘贴聚苯板→安装锚固件→打磨、修理、隐检→抹底层抹面砂浆→压入翻包及增强网格布→贴网格布并压入砂浆→抹面层抹面砂浆→细部处理→修整、验收→外饰面
5.2弹控制线、挂基准线
　　在外墙面门窗洞口、变形缝处等处弹出水平、垂直控制线及伸缩分格缝、装饰缝线等；根据保温层和粘结胶浆厚度在外墙转角(阳角、阴角)阳台转角、空调板及其它必要处挂垂直基准钢线，每个楼层适当位置挂水平线,以控制聚苯板的垂直度和平整度。
5.3配置粘结胶浆
　　将专用粘结剂与水泥按使用说明书提供的配合比拌合专业负责，严格计量，机械搅拌，确保搅拌均匀.拌好的胶粘剂在静停10min后还需要加入适量的水二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快，已拌好的胶浆料必须在1～2小时内用完.
5.4粘贴翻包网格布
　　凡聚苯板侧边外露处都应做网格布翻包处理，将250mm宽的翻包网格布粘贴在门窗洞口外侧、空调板(雨蓬）上下、伸缩缝两侧、女儿墙、散水等部位，网格布粘结宽度不小于100mm.
伸缩缝节点图5-5
女儿墙节点节点图5-4
散水节点图5-3
空调板节点图5-2
雨篷节点图5-1

5.5粘贴聚苯板
外保温用聚苯板标准尺寸600mm×900mm、600mm×1200mm两种,非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm的聚苯板。聚苯板的拼缝不得正好留在门窗口的四角处;板的拼缝应和门窗洞口离开200以上。
使用点粘法固定聚苯板,粘结剂涂抹在每块板的四周一圈50mm宽和板中间，使聚苯板和墙面间保持约10mm厚的空气层.标准板粘结点见图5—6,非标准板板中粘结点可酌情减少，但粘结面积不应小于板面面积的40%。
聚苯板排版示意图5-7
聚苯板点粘法示意图5-6

不得在聚苯板侧面涂抹胶粘剂,排板时安水平顺序排列，上下板错缝粘贴，阴阳角做错茬拼接。

　　粘贴聚苯板时自下而上，在底层板下面设托板，以避免板下滑。用专用工具轻柔、均匀挤压聚苯板,随时用靠尺和托线板检查平整度和垂直度，粘板时注意随时清除板边溢出的胶浆。板和板之间的缝隙应拼严,缝宽超过2mm的应用相应厚度的聚苯片填塞。
聚苯板拼缝的高差不应大于1。5mm，在聚苯板粘贴完24小时后，表面用砂纸及专用打磨机具打磨平整，打磨时应轻柔地划圈打磨。
5。6机械锚固
　　为提高联结安全度，聚苯板和外墙面的联结采用粘锚结合、以粘为主的形式.锚固件数量在标高20m以下不少于2个/m2，标高20m以上不少于 4个/m2.聚苯板粘贴24小时后，用冲击钻在聚苯板表面向内打孔，孔径视锚固件直径而定,进墙深度混凝土墙体不小于25mm,填充墙部分不小于50mm,拧入锚固螺钉，钉头和圆盘不得超出板面.（见图5-7）
机械锚固示意图5-7

5。7配制抹面砂浆：
按照生产厂提供的配合比进行配制抹面砂浆，做到计量准确，配制方法同粘结胶浆。
5.8抹底层抹面砂浆：
在聚苯安装完毕检查验收后进行聚合物砂浆抹灰.抹灰底层和面层两次。在聚苯板面抹层面砂浆,厚度2～3mm。同时将翻包网格布压入砂浆中。门窗口四周和阴阳角部位所有的增强网格布随即压入砂浆中，窗洞口部位粘好翻包网格布后，在洞口侧壁四角处各贴压一块长400mm，宽度与洞口侧壁保温部分宽度相同的网格布，在墙面上洞口四角处紧挨角部斜向45°再粘贴一快200×400mm的网格布.(见图5-8）
门窗洞口网格布加强图5-8

处理完门窗洞口等细部后，由上而下进行刮抹面胶浆和铺设网格布。在聚苯板面抹厚度为2~3mm的抹面胶浆，将网格布绷平后贴于底层抹面胶浆上,单张网格布长度不宜大于6m，铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求.用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，网格布严禁有皱褶.网格布不得压入过深，表面必须暴露在底层砂浆之外。
5。9抹底层抹面砂浆 在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度2~3mm,仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓.
砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差.
5。10细部做法
　　变形缝处网格布应将网格布压入缝中50mm，与基层粘牢；阴阳角两侧的网格布不得在角部断开，均必须转过角部至另一面墙200mm；在女儿墙顶面，网格布应在墙顶混凝土面粘贴100mm以上；在空调孔处,将网格布用刀割成十字，用胶浆向孔内壁粘牢,将裁好长度得塑料管外侧抹胶浆后塞入孔内，管端与墙面平;首层部位的墙体在标准外保温做法基础上加铺一层网格布，并再抹一道抹面砂浆罩面，以提高抗冲击强度；加强层部位抹面砂浆总厚度宜为5～7mm.在同一块墙面上，加强层做法与标准层做法间应留设伸缩缝。(见图5-9）
线条滴水线做法5-10
阴阳角网格布加强图5-9

女儿墙保温做法5-13
飘窗板做法5-12
幕墙与结构嵌缝处理做法5-11

六、外保温系统施工的质量控制及检验6。1保温基层的处理应满足外保温墙面的施工要求，经检验合格后与外保温施工队办理工作面交接手续;
6.2外保温使用的材料进场后按设计和规范要求的技术指标进行验收，检查出厂合格证和性能检验报告，对其性能有怀疑的可取样复试，不合格及不符合要求的材料不得在工程中使用；
6.3粘结胶浆和抹面胶浆的配比严格按使用说明要求计量，必须使用电动搅拌器搅拌,搅拌充分、均匀.
6。4网格布的搭接宽度符合施工方案和有关规程、标准的要求，网格布不得有皱折、翘曲现象。
6.5节点处细部处理符合施工方案和有关规程、标准的要求。
6.6聚苯板粘贴完后，应进行隐蔽工程验收，其质量应符合以下标准要求：
　　（1） 聚苯板胶粘剂和锚固件按设计和有关规程、标准的要求选用；
　　（2) 聚苯板必须与墙面粘结牢固，无松动、虚粘现象；
　　（3) 锚固件数量和锚固深度符合设计和有关规程、标准的要求；
　　（4） 聚苯板上下错缝,碰头缝接缝严密，不抹胶粘剂；
　　(5） 外观表面洁净、接缝平整；
　　（6） 允许偏差项目符合表7要求：

6。7保温面层施工完，应进行验收,其质量应符合以下标准要求：(1)抹面胶浆与聚苯板必须粘贴牢固，无脱层、空鼓，网格布不是外露：
（2）表面无爆灰、裂缝等缺陷,外观应表面清洁，接搓平整。
(3) 允许偏差项目应符合表8要求：

七、安全管理
1.作业人员入场前必须经入场教育考试合格后方可上岗作业；
2.作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带扣;严禁赤背，穿拖鞋；
3。作业人员严禁酒后作业,严禁吸烟，禁止在施工现场追逐打闹；
4.登高（2米以上）作业时必须系合格的安全带,系挂牢固,高挂低用，应穿防滑鞋，应把手头工具放在工具袋内；
5。施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46-—2005的规定；
6.每班作业前应对脚手架、操作平台、吊装机具的可靠性进行检查，发现问题及时解决;
7.高空作业时，严禁上、下抛掷工具、材料及下脚料;在同一垂直面外墙不得有交叉作业现象。
8.雨、雪天和四级以上大风天气，严禁进行幕墙安装施工及吊运材料作业；不得有交叉作业现象。
9。防火、保温材料施工的操作人员，应戴口罩，穿防护工作服;
10.保温材料堆放处设有防火消防器材。
11.剩余保温材料要即时进行收缴,以免造成环境污染.

精品文档就在这里
-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------
--------------------------------------------------------------------------------------------------------------------------------------------

胶粉聚苯颗粒外墙外保温

施
工
组
织
方
案

说明
致:
首先感谢贵方对我公司的信任，使我公司有幸施工贵方外墙外保温工程.我们十分珍惜这次的机会。为能与贵方的合作取得圆满成功,我们认真阅读了贵方提供的工程施工全套图纸以及施工现场，根据本工程施工的要求，积极组织设计人员进行了校对和勘误，并精心组织了施工人员测算工程量、编制施工组织设计的综合施工方案。
为了使贵公司能充分了解工程所采取的施工、用料、管理和服务措施,现提供如下内容，供贵方参考。
工程概况
本工程外墙外保温系统采用胶粉聚苯颗粒保温，厚度为mm；

第一章 施工组织设计

第一节 工程质保体系、措施及质量检测方法
我公司对本工程的质量管理,是在公司的监督下实行项目部对工程质量全面控制，实现工程合格的质量目标.
一、 质量保证的措施
1. 从组织体系上采取措施
①、建立质保体系.落实组织管理机构，落实机构责任人.制定质保责任，实现责任制管理。
②、建立全面质量管理体系编制质量控制点计划，实现目标管理。
③、坚持“质量第一，用户至上”的质量方针.始终将质量方针贯穿于施工全过程。
④、坚持“以人为核心，预防为主”，人是质量的创造者，以人为质量控制的核心，树立“质量第一”的观念,提高人的工作质量来保证工序质量，做到“预防为主"，采取对工作质量的检查、对工序质量的检查、对产品质量的检查,确保工程质量。
⑤、坚持质量标准，严格检查，一切用“国标”要求来实现质量标准。
⑥、贯彻科学、公正、守法的职业规范。
2. 从施工项目质量控制采取措施。
主要还是在分项、分部工程的施工过程中采取质量控制，通过一道道工序来完成。
①、采取单位工程质量的系统控制
②、采取工程质量因素的系统控制
3. 从施工项目质量控制阶段采取措施
在本工程的施工过程中，为了加强对施工项目的质量控制，明确各施工阶段质量控制的重点，采取如下办法。
①、事前质量控制措施。在施工准备的范围内得到有效控制和在施工准备的内容上得到有效控制。
②、事中质量控制措施.具体措施是：工序交接有检查;质量预控有对策；施工项目有方案；技术措施有交底,图纸会审有记录；配制材料有试验；隐蔽工程有验收；设计变更有手续;质量处理有复查；成品保护有措施；行使质控有权利；质量文件有档案.
③、事后质量控制措施。具体应在项目的调整调试、竣工验收资料、初步验收与交付使用、成品保护、回访维修的过程中有强有力的保证措施。
二、 质量检测方法
本工程的施工项目质量的检测标准，主要依据国家现行的《建筑节能工程施工质量验收规范》(GB50411—2007）、《外墙内保温建筑构造》（03J122）、《中华人民共和国建筑工业行业标准》（JG158—2004)、《挤塑聚苯板保温构造图集》西南05J103、《屋面节能建筑构造》06J204中的有关规定.

表1 胶粉聚苯颗粒保温浆料性能指标
项目
单位
指标
抗压强度
kPa
≥200
压剪粘结强度
kPa
≥50
导热系数
W/（m。K)
≤0.060
干表观密度
Kg/m3
180-250

表2 抗裂砂浆性能指标
项目
单位
指标
可使用时间
可操作时间
h
≥1。5
在可操作时间内拉伸粘结强度
Mpa
≥0。7
拉伸粘结强度（常温28d）
Mpa
≥0。7
浸水拉伸粘结强度(常温28d,浸水7d)
Mpa
≥0。5
压折比
-—---
≤3。0

3)、热镀锌电焊网性能指标
项目
单位
指标
工艺
——
热镀锌电焊网
丝径
Mm
0。9
网孔大小
Mm
12.7×12。7
焊点抗拉力
N
＞65
镀锌层质量
g/m2
≥122
4）锚固件技术性能指标

项目
技术指标
项目
技术指标
锚栓有效深度（mm）
≥25
单个锚栓抗拉承载力标准值(kN）
≥0。30
塑料圆盘直径（mm）
≥50
单个锚栓对系统传热增加值［W/（m2·K）］
≤0.004

表5 专用粘结剂性能要求
项目
压剪胶结强度（Mpa）
拉伸胶结强度（Mpa）
基准
水泥砂浆
水泥砂浆
EPS保温板
强度
≥0。80
≥0.70
≥0。15
耐水
≥0。60
≥0。50
≥0。12

1、 建立质量检测的组织体系

施工前期准备工作完成，
填报开工报告
开 工

质量控制指标，检验手段
见技术交底资料
工序质量控制

不合格
分项工程质量控制

检 查

不合格
单位工程质量控制

检 查

不合格

竣工验收质量控制

检 查

交 工

2。质量检查检测的内容
1、开工前检查.目的是检查是否具备开工条件，开工后能否连续正常施工，能否保证工程质量。
2、工序交接检查检测。对于重要的工序或对工程质量有重大影响的工序,在自检、互检的基础上,还要组织专职人员进行工序交接检查检测。
3、隐蔽工程的检查检测.凡是隐蔽工程均应检查检测认证后方能掩盖。
4、停工后复工前的检查检测。因处理质量问题或某种原因停工后需复工时,经检查检测认可后方能复工。
5、分项、分部工程完工后，应该检查检测，认可签署验收记录后，才能进行下一工序的施工。
6、成品保护的检查.检查成品保护有无措施，保护措施是否可靠。
三 、工程管理体系
我公司在项目组织机构上,将组成现场施工项目经理部。省三级资质等级项目经理同志担任施工现场项目经理。
四、 施工组织体系图

项 目 经 理
总 指 挥
项目负责人
技术负责人（喻）
工 长
各 作 业 班 组
工 程

工程信息反馈 对工程的总体控制、组织指挥

行政领导，制定管理目标，协调关系

施工方案,岗前工程信息：组织施工管理，技术 工程信息:
培训,技术交底 变更签证，管理目标控制 组织施工

实施情况

隐蔽检验 质量自检 实施施工 工程检验

工程管理程序
在本项目的管理过程程序，我公司将从四个方面着手：
a) 施工准备阶段
在签订了工程承包合同,甲乙双方的交易关系正式确立后,由公司和项目部经理展开施工准备工作。
1、成立项目经理部，根据工程管理的需要建立机构,配备管理人员.
2、编制《施工组织设计》（质量计划书），主要是施工技术方案，施工计划进度及施工平面图,用于指导施工准备和项目施工。
3、制订施工项目管理规划,以指导施工项目管理过程。
4、进行施工现场准备，使现场具备施工条件，有利于进行文明施工。
5、编写开工申请报告,审批开工。
b) 施工过程
由项目经理领导下项目经理部实行有目标的全面管理，完成合同条件规定的全部施工任务，达到验收、交工的条件：
1、按施工组织设计的安排进行施工。
2、在施工中努力做好动态控制工作，保证质量目标、造价目标、安全目标、节约目标的实现。接受工程监理人员的监督，完善管理工作.
3、管好施工现场,实行文明施工。
4、严格履行工程承包合同，处理好内外关系，管好合同变更及其它的经济签证。
5、做好记录、协调、检查、分析工作等.
c) 验收、交工与结算阶段
在施工项目基本结束，应对项目成果进行总评、评价、对外结清债权债务,结束合同条件的交易关系:
1、工程收尾，对自检和监理、业主发现的问题及时处置、完善。
2、进行(配合）整体项目的调整、调试。
3、在预检的基础上接受正式验收。
4、整理、移交竣工文件，进行财务结算，总结工作，编制竣工总结报告。
5、办理工程交付手续。
6、完成项目部的管理使命。
d) 用后服务阶段（回访维修阶段)
这是施工项目管理的最后阶段,也是执行合同条件的最后环节。在竣工交付后，按合同规定的责任期进行用后服务，回访维修，保证使用单位的正常使用。

第二节 工程管理的任务及目标
为了取得工程管理的各阶段目标和最终目标的实现，有了组织保证和管理程序，还必须加强管理的任务和管理目标。必须强调，施工项目管理的主体是施工项目经理为首的项目部，是工程项目完成施工活动及相关生产要素,因此有它任务和目标.
一、实施建立施工项目管理组织
1、由公司采用适当的方式选聘称职的施工项目经理，规定职责和目标。
2、根据施工项目组织原则,选用适当的组织形式，组建施工项目管理机构，明确责任、权限和义务。
3、在按照执行公司规章制度的前提下，根据施工项目管理的需要，制订出施工项目管理制度.
二、进行施工项目管理规划
1、进行对工程项目分解，确定各阶段控制目标,进行施工项目的全面管理。
2、建立施工项目管理体系，制定项目管理的工作目标和工作步署.
3、编制施工管理计划和质量计划,确定管理点，形成文件，以利执行。
三、进行施工项目的目标控制
工程项目部的项目管理是以各项目标管理来保证施工项目的完成，因此必须进行目标控制。
1、进度控制目标。在施工组织设计中进度计划实现的措施2质量控制目标。在质量计划中的各项质量计划实现的措施和得到保证。
2、安全控制目标.制订安全生产的管理组织、措施.
3、经济控制目标。在保证优质优产的前提下，实行全面经济使用控制，实现公司和项目部的经济指标.
4、质量等级目标。保证合格。

第二章 聚苯颗料保温系统施工工艺

一．施工前的准备工作
1．施工材料
热镀锌电焊网、抗裂砂浆、聚苯颗粒，专用胶粉。
各种材料配合比如下:
专用胶粉：聚苯颗粒：水=25kg :200L :25kg
抗裂砂浆：水=1 :0。24
2．施工工具
2．1．设备类
①脚手架，架管或管头与基层墙面间距最小应为200mm，以便于施工。
②安全设备，安全带、安全帽、安全网、安全围栏、指示牌、警告牌等.
3．工具类
①电热丝切割器、壁纸刀、手锯、钢剧条、剪刀、开槽器、打磨板、螺丝刀、木锤。
②皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、绳子。
③塑料桶、灰浆托板、抹子、阴阳角抿子。
④砂纸、铁锤、打胶枪、橡胶手套、刷子.
4．施工准备
4．1．与施工有关的人员施工前必须认真阅览施工图纸，并与施工现场进行比对，及时检查现场和图纸变更的情况。
4．2．落实施工材料及施工工具存放地、施工人员食宿安排等相关事宜。
4．3．检查吊篮、脚手架，不得有任何安全隐患。
4．4．检查施工用水、电的情况。
5．施工条件
5．1．按照GB50210-2001《建筑装饰装修工程施工质量验收规范》普通抹灰标准检查基层墙体。立面垂直度、表面平整度。
5．2．施工期间及完工后的24小时内，环境和基层表面温度均应高于5℃,风力不大于5级。
5．3．严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施.
5．4．夏季施工应做好防晒措施，抹面层和饰面层应避免阳光直射.

二．施工程序
系统的安装施工程序如下所示：
结构基层处理——吊垂直线、弹控制线-—复测基层平整度——界面砂浆——抹第一次胶粉聚苯保温浆料—抹第二次胶粉聚苯保温浆料—-抹抗裂砂浆抹压热镀锌电焊网锚栓固定—-抗裂防护层覆盖——保温验收移交。

三、施工要点
1、基层处理
①、墙面应清理干净,清洗油渍、清扫浮灰等。
②、墙表面凸起物大于10mm时应剔除。
2、吊垂直、弹控制线、做灰饼
①、弹出厚度控制线、作厚度灰饼,间隔大于2m两灰饼之间拉通线度并补充灰饼，使灰饼之间的距离（横、坚、斜向）小于2m；根据垂直控制通线作垂直方向灰饼,测量灰饼厚度,并作记录,计算出超厚面积工程量;
②、灰饼用废聚苯板裁成2×2cm
