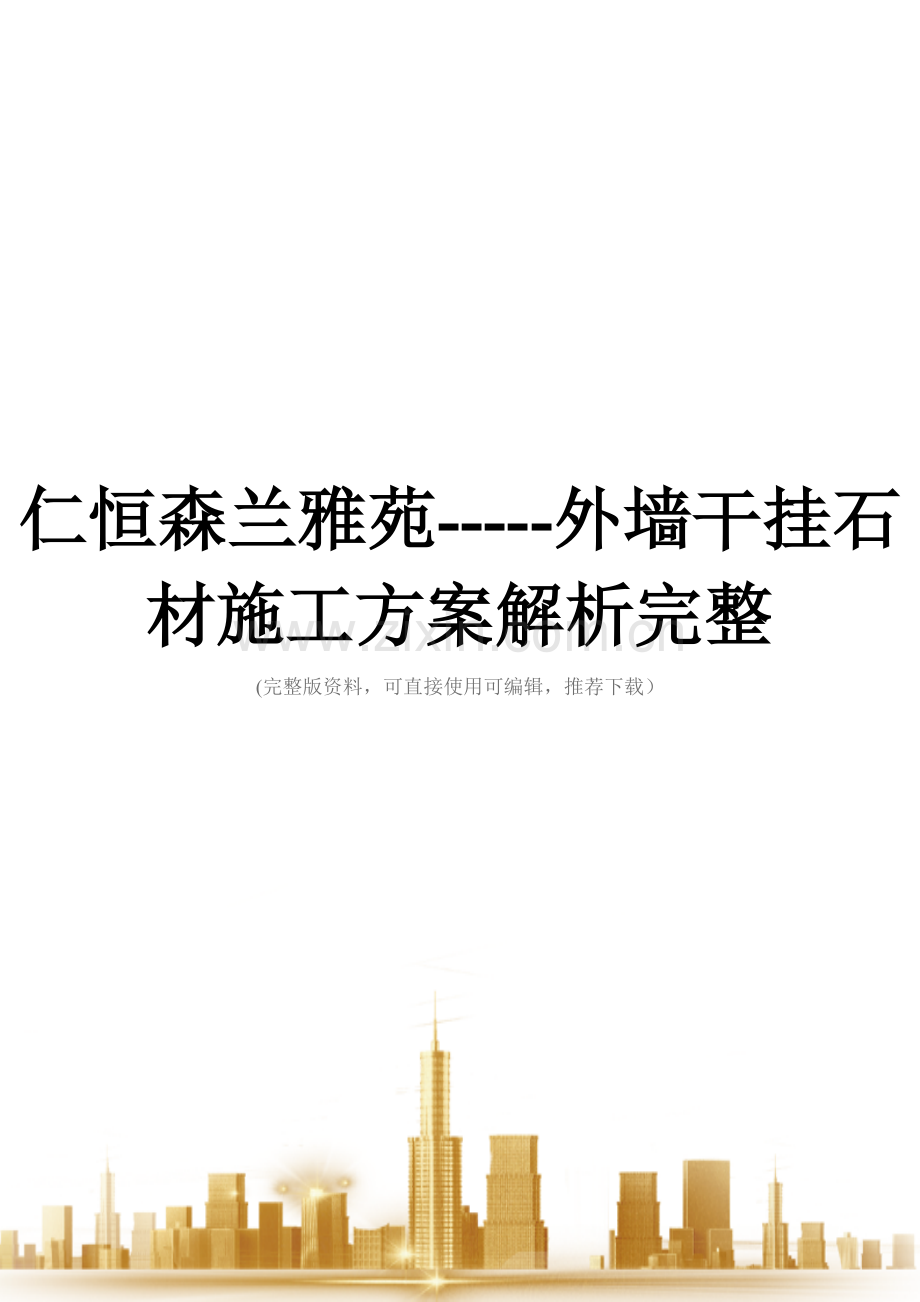

仁恒森兰雅苑-----外墙干挂石材施工方案解析完整
(完整版资料，可直接使用可编辑，推荐下载）

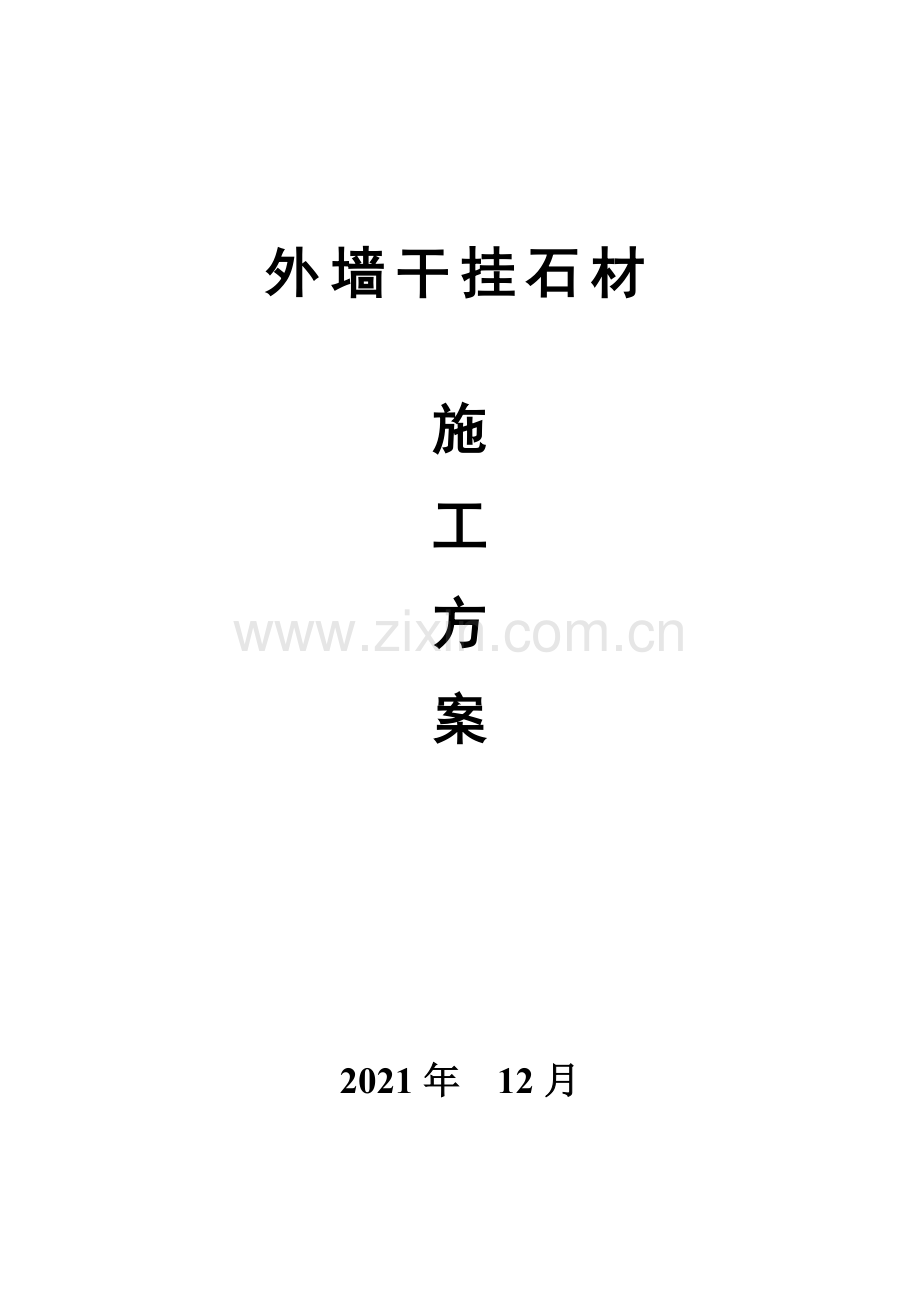

外墙干挂石材

施
工
方
案

2021年 12月

目 录

一、工程简介………………………………………………………3
二、工程概况………………………………………………………3
三、编制依据………………………………………………………3
四、施工准备………………………………………………………3
五、 关键质量要求…………………………………………………5
六、施工工艺………………………………………………………7
七、质量标准………………………………………………………11
八、成品保护………………………………………………………13
九、确保施工工期措施……………………………………………14
十、安全生产、文明施工措施……………………………………14

外墙干挂石材施工方案
一、 工程简介
1、 工程名称：仁恒森兰雅苑项目外墙干挂石材
2、 工程地点：上海浦东新区张扬北路东煦路
3、 建设单位:上海仁恒森兰置业
4、 设计单位：天华建筑设计院
5、 监理单位:上海浦东新区建设监理
6、 施工单位：龙信建设集团
二、 工程范围：
7＃住宅楼二、三层外墙干挂石材施工、钢架制作及安装。
三、 编制依据
《建筑装饰装修工程质量验收规范》（GB50210--2001)
《建筑工程施工质量验收统一标准》(GB50300——2001)
《金属与石材幕墙工程技术规范》（JGJ133-—2001）
《施工现场临时用电安全技术规范》（JGJ46—-2005）
《建筑施工高处作业安全技术规范》（JGJ80——91)
四、 施工准备
1、 技术准备
编制外墙面干挂石材饰面板装饰工程施工方案,并对工人进行书面技术及安全交底。
2、 材料准备
(1) 石材:根据设计要求，确定石材的品种、颜色、花纹和尺寸规格,并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能；花岗石板材的弯曲强度应经法定检测机构检测确定。
(2) 用于干挂石材挂件与石材间粘结固定,用双组分环氧型胶粘剂,按固化速度分为快固型（K）和普通型(P）.
(3) 中性硅酮耐候密封胶，应进行粘合力的试验和相容性试验。
(4) 罩面防污涂料：用于大理石表面防风化、防污染。
(5) 不锈钢紧固件、连接件应按同一种类构件的5％进行抽样检查,且每种构件不得少于5件；当有一个构件抽查不符合上述规定时，应加倍抽样复验,合格后方可使用。
(6) 化学螺栓、连接铁件、连接不锈钢挂件等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量,必须符合要求。
(7) 干挂石材内的保温材料,性能指标必须符合设计要求和现行相应的规范要求。
(8) 以上材料必须进行抽样检测,复验合格后方可使用。
3、 作业条件
(1) 检查石材的质量、规格、品种、数量、性能指标是否符合设计要求，并进行表面处理;同时应符合现行行业标准《天然石材产品放射性防护分类控制标准》.
(2) 脚手架的搭设：应严格按照施工组织设计的要求进行脚手架的搭设，脚手架搭设完毕必须按规定的要求进行安全验收，符合验收标准后，方可投入使用。
(3) 水电及设备、墙上预留预埋件已安装完;垂直运输机具均事先准备好。
(4) 外门、窗已经安装完，安装质量符合要求。
(5) 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板,经确定合格后，方可组织班组施工。
五、 关键质量要求
1、 材料的关键要求
(1) 根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗弯曲、抗拉及抗压强度，吸水率、耐冻融循环等性能；块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷；石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求；并进行表面处理。
(2) 化学螺丝、连接铁件、连接不锈钢挂件等配件的钢垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。
2、 技术关键要求
(1) 对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护。
(2) 弹线必须准确，经复验后方可进行下道工序，固定的角钢和不锈钢挂件应安装牢固，并应符合设计要求，石材应用护理剂进行石材五面防护处理（除反面外）。
3、 质量要求
(1) 清理预做饰面石材的结构表面，施工前认真按照图纸尺寸，核对结构施工的实际情况，同时进行吊直、套方、找规矩，弹出垂直线、水平线，控制点要符合要求；并根据设计图纸和实际需要弹出安装石材的位置和分块线。
(2) 与主体结构连接的镀锌角钢构件，采用∮12化学螺丝固定,必须做抗拉试验，符合要求后,方可进行施工;角钢构件施工时，位置偏差不应大于20mm，标高差不应大于10mm。
(3) 面层与基层应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定；铁构件必须进行防锈处理。
(4) 石材表面平整、洁净;颜色均匀一致；阴阳角处的板压向正确.
(5) 缝格均匀,板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。
(6) 外墙干挂石材空腔内粉刷按设计要求进行施工，符合要求，方可进行下道工序的施工。
(7) 各道工序必须严格按照设计要求和施工验收规范要求进行施工，若有一道工序不能满足要求，不得进行下道工序的施工；整改后检查达到设计要求和施工验收规范要求，方可进行下道工序施工。
4、 职业健康安全关键要求
(1) 施工用电应符合《施工现场临时用电安全技术规范》(JGJ46--2005)中的相关要求.
(2) 在高空作业时，脚手架搭设应严格按照脚手架施工方案进行操作。
(3) 切割石材时应湿作业，防止粉尘污染。
5、 环境关键要求
在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备,也可以采取其他降低噪声的措施。

六、 施工工艺
基层检测处理
1、 干挂石材工艺流程
出翻样

弹 线 钻 孔

安装基层钢架

厂家加工
钢架防腐处理

隐蔽工程验收

预 排 编 号
安装化学螺丝
产品保护

板 材 开 槽

安 装 连 接 件

干 挂 石 材

嵌 缝

清 洗 板 面

产 品 保 护

2、 操作要点
（1） 出翻样图
根据设计图以及墙体校核实测的规格尺寸,并将饰面板的缝宽度包括在内，计算出板块的排挡，并按安装顺序编号，绘制墙体饰面各分块大样图以及节点大样图,作为加工定货的依据和基层弹线安装钢架的依据.
（2） 进场材料检验
A、对进场材料按加工定货单检验其品种、规格、颜色。
B、对进场材料按定货要求检验其边角垂直度、平整度、光度、倒角度要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。
（3）基层检测处理
基层面检测直度和平整度，误差不大于 7毫米，超出部分凿除;然后进行清扫冲洗，将其表面尘土、污垢清除干净。
(4）基层弹线
A、水平线必须以建筑相对标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通.
B、垂直线尽可能按块材尺寸,由阳角端向阴角端方向弹.
（5）基层钻孔
镀锌角铁采用镀锌膨胀螺栓与混凝土墙体紧固固定.孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定,一般比膨胀螺栓胀管直径大1mm。孔径深度必须达到选用膨胀螺栓胀管的长度。
（6）钢结构焊接:构件焊缝宽度6mm，高度6mm.
(7）嵌缝：嵌缝胶嵌入缝内深度1。5cm，宽度5mm。
3、 焊接要求
（1） 焊条使用前必须按照质量证明书的规定进行烘培，底氢型焊条经过烘烤后，应放在保温箱内随用随取.
（2） 首次采用的钢种和焊接材料必须进行焊接工艺性能和物理性能实验,符合要求后才采用.
（3） 多层焊接应连续施焊，其中每一层焊接完成后应及时清理，如发现有影响焊接质量的缺陷，必须清除后重新焊接.
（4） 要求焊成凹面的贴角焊缝，可采用船位焊接，使焊缝金属与母材间平缓过度.
4、 板材开孔
(1) 面积大于0.6平方米设4个孔(2对），特殊小尺寸不得少于2个孔.
(2) 孔位在板厚的中心线上,两端部的孔位距板两端长不少于1/4边长，最短距不少于100mm,槽长大于25mm,孔深大于30mm,墙面孔斜度30°—40°之间。
5、 安装连接件
按照设计要求，采用不锈钢螺栓固定不锈钢蝶形挂件;调整不锈钢蝶形挂件的位置，使的不锈钢蝶形挂件端部正好与板材开孔相对应，固定不锈钢蝶形挂件，用力矩板手拧紧。
6、 板材干挂
在混凝土墙体用石材干挂件直接扣挂安装.在板材上下侧面或背面进行干挂干挂件嵌缝开槽，槽口位置一般在石材的上下侧面,槽深20—30mm，宽5mm，槽长40—60mm，对于高度超于1m的石材，除在上下锚固外，还需在左右两侧或背面加以锚固，对于异形线脚，不合适在上下锚固的，可在左右两侧锚固。石材就位后,通过“T”型挂件调节板材拼缝、表面平整度、垂直度,达到标准后,固定“T”型挂件,嵌缝抹上图纸指定的粘固石胶；板材孔眼中必须填注粘结胶，粘胶必须饱满；每安装完一块必须检查它的水平和垂直度。
7、 嵌缝
(1) 嵌缝前基层面必须清理干净，基层面要干燥，以便确保嵌缝胶与基层良好的粘结。
(2) 泡沫条直径要大于缝宽3mm，确保泡沫条顶紧板材二边,不留缝隙，泡沫条要深入板面10mm。
(3) 嵌缝胶要均匀地挤打，一要保证嵌缝胶与基板边粘结牢固，二要使外表呈凹形半圆状态，平整光滑美观。
8、 清洗板面
(1) 施工时尽可能不要造成污染，减少清洗工作量，有效保护板材光泽.
(2) 一般的色污可用草酸，氧水刷洗，严重的色污可用双氧水与漂白粉掺在一起搅成面糊状涂于斑痕处,2—3天后铲除馗色斑可逐步减弱。
(3) 清洗完毕必须重新对板材磨光上蜡。
七 、质量标准
（1） 饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求.
（2） 面层与基底应安装牢固，粘贴用料、干挂配件必须符合设计要求和现行国家有关标准的规定，碳钢配件需做防锈、防腐处理；焊接点应做防腐处理。
（3） 饰面石材板安装工程的后置构件、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求；后置构件的膨胀螺栓必须符合现行拉拔强度设计要求；饰面石材板安装必须牢固。
（4） 表面平整、洁净;颜色一致，非整板部位安排适宜，阴阳角处的板压向正确。
（5） 缝格均匀，板缝通顺，接缝填嵌密实,宽窄一致，无错台错位。
（6） 突出物周围的板采取整板套割，尺寸准确,边缘吻合整齐、平顺，墙裙、贴脸等上口平直。
（7） 滴水线顺直，流水坡向正确、清晰美观。
（8） 外墙干挂石材允许偏差。
项 目 允许偏差（mm）检查方法
幕墙高度不大于30m≤10
幕墙垂直度幕墙高度大于30m，不大于60m≤15 激光经纬仪或经纬仪
幕墙高度大于30m，不大于90m≤20
幕墙高度大于90m≤25
竖向板材直线度≤3 2m靠尺、塞尺
横向板材水平度不大于2000mm ≤2 水平仪
同高度相邻两根横向构件高度差 ≤1 钢板尺、塞尺
幕墙横向 不大于3m的层高 ≤3 水平仪
水平度 大于3m的层高 ≤5
对角线长不大于2000mm≤3
分格框
对角线 对角线长大于2000mm ≤3。5 3。0m钢卷尺

八 、成品保护
（1） 要及时清擦干净残留在石材或其他饰面板和金属饰面的污物，如密封胶、手印、尘土等杂物，将已经施工好的石材进行防护,预防污染、锈蚀。
（2） 认真贯彻合理施工顺序，少数工种的活应做在前面，防止损坏、污染外挂石材饰面板。
（3） 拆改架子和上料时，严禁碰撞干挂石材饰面板。
（4） 外挂石材饰面板施工完毕，易破损部位的棱角处要做好护角保护，其他工种操作时不得划伤面漆和碰坏石材。
（5） 在室外刷罩面剂未干燥前，严禁下渣土和翻架子上的脚手板。
（6） 已完工的外挂石材位置，若遇有损害成品的行为，应立即制止，并严肃处理.
九 、确保施工工期措施
（1） 根据工程的实际情况，精心编制分部分项进度计划，合理安排劳动力。
（2） 在工程施工过程中，加强各工种的统一协调和配合.
（3） 根据工程施工进度，有计划地安排各种半成品及机械设备的进场时间，避免材料脱节而影响工期。
（4） 以工期为依据，及时检查工程进度情况,一旦发现未达到计划要求,立即分析原因，查处问题，并制定可靠的追赶措施，确保计划按时完成。
（5） 做好工程收尾工作，平时注意做好现场落手清工作，在钢结构安装施工完成时，及时清理机具设备和各种周转材料，做到工完场清.
十 、安全生产、文明施工措施
（1） 进入施工现场必须戴好安全帽,系好风紧扣；做好班前、班后的检查工作。交接班记录，杜绝盲目蛮干，违章作业。
（2） 高空作业必须佩带安全带，上脚手架作业前必须检查脚手板搭放是否安全可靠,确认无误后方可上架作业。
（3） 施工现场临时用电线路必须按用电规范要求布设,严禁乱接乱拉，远距离电缆线不得随地乱拉，必须架空固定.
（4） 小型电动工具，必须安装“漏电保护”装置，使用时应经试运转合格后方可操作.
（5） 电器设备应有接地、接零保护,现场维护电工应持证上岗，非维护电工不得乱接电源。
（6） 电源、电压须与电动机具的铭牌电压相符,电动机具移动应先断电后移动，下班或使用完毕必须拉闸断电.
（7） 施工时必须按施工现场安全技术交底施工。
（8） 定期进行安全检查,发现隐患必须及时整改。
（9） 根据现场条件，材料必须有计划地分批分类进场堆放整齐，认真做好落手清工作，做到工完料尽。
（10） 施工现场严禁扬尘作业,清理打扫时必须洒少量水湿润后方打扫，并注意对成品的保护，废料及垃圾必须及时清理干净,装袋运至指定堆放地点,堆放垃圾处必须进行围挡。
（11） 切割石材的临时用水,必须有完善的污水排放措施。
（12） 对施工中噪声大的机具尽量安排在白天及夜晚10点前操作，严禁噪声扰民
