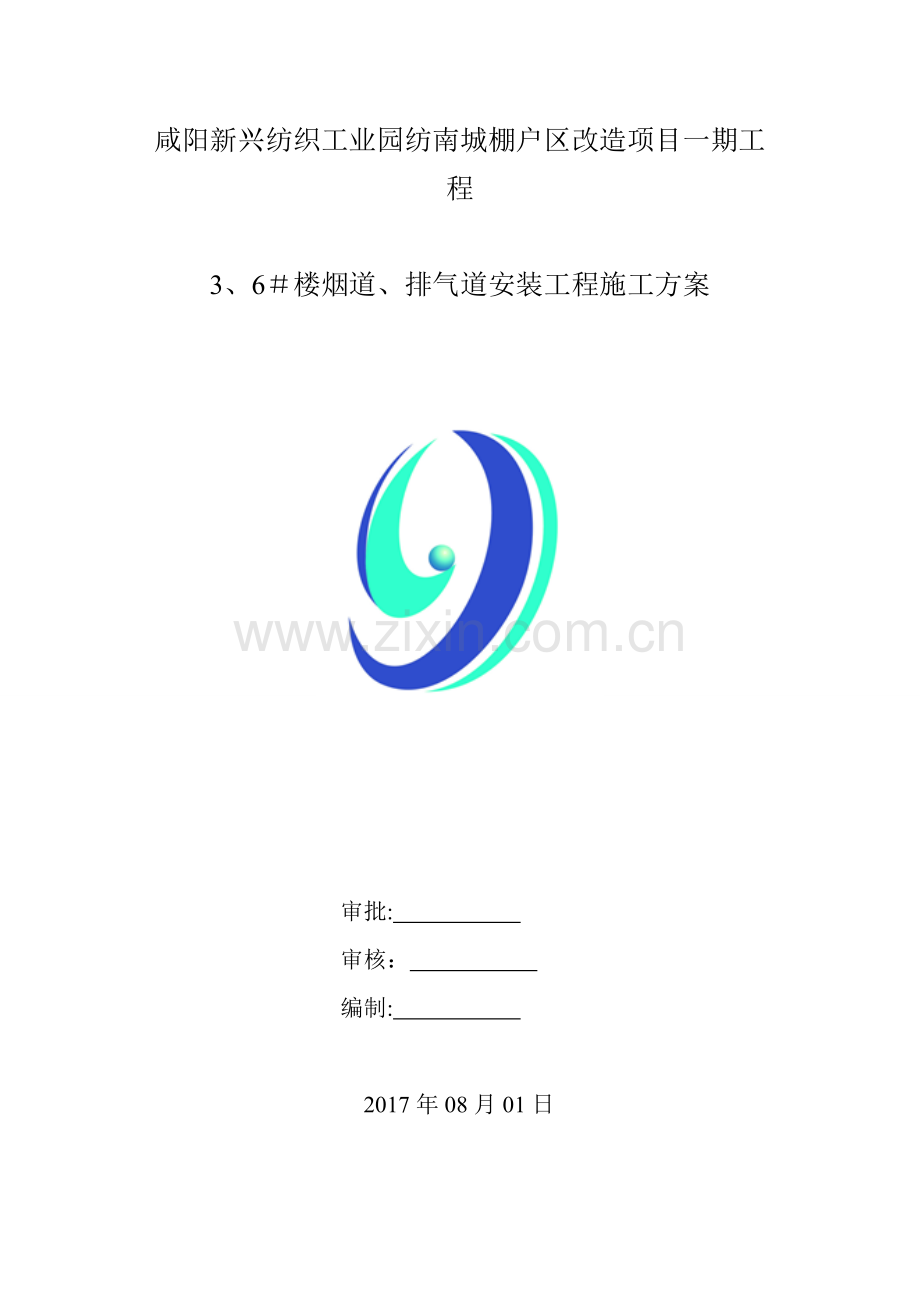

咸阳新兴纺织工业园纺南城棚户区改造项目一期工程

3、6＃楼烟道、排气道安装工程施工方案

审批:
审核：
编制:

2017年08月01日

目 录
一、工程概况 3
二、编制依据 3
三、施工准备及计划安排 3
四、 工艺流程及主要施工方法 4
1.工艺流程： 4
2。主要施工方法: 4
五、质量要求: 9
六、成品保护 10
七、安全文明施工 10

3#、6#楼烟道、排气道安装施工方案

一、工程概况
工程名称：咸阳市新兴纺织工业园纺南城棚户区改造项目3＃、6#楼工程
建设单位:咸阳市新兴投资建设集团有限公司
监理单位：陕西鼎正项目管理有限公司
设计单位：湖南城市学院规划建设设计研究院
施工单位：九冶建设有限公司
本工程为3＃楼28层、6＃楼26层的高层住宅楼,层高2。9m.共有卫生间排气道18条,管壁厚15mm、截面尺寸为300mm×400mm，共计468根；厨房间烟道20条，管壁厚15mm、截面尺寸为400mm×500mm，共计500根,防火止回阀为钢质或者不锈钢质。
二、编制依据
1、《工程建筑标准强制性条文》(房屋建筑部分）；
2、《建筑工程施工质量验收统一标准》（GB50300—2013）；
3、《通风与空调工程施工质量验收规范》(GBGB50243-2002）；
4、排烟气道选用（陕2011TJ008）,厨房间烟道型号400×500×15mm,卫生间烟道型号300×400×15mm；
5、3#、6#楼工程施工图、图纸会审记录及设计变更等。
三、施工准备及计划安排
1、安装机具准备:电钻、钢筋、线垂、沥青油膏、锤子、凿子、楼梯、模板、木枋、钉子、铁丝等。
2、施工安装准备：在检查各楼层排烟气道预留洞位置、方向、尺寸无误后，从下到上垂直安装。进场施工人员进行安全技术交底，做到安全第一、文明施工，按施工管理要求，每批材料进场后，在项目部验收合格后进行安装。
3、施工计划安排：3＃、6＃楼工程施工图中涉及要求，选用合格的成品排烟气道进行安装。排烟气道安装应在二次围护结构完成后抹灰工程施工前从下往上逐层进行安装固定工作。人员暂计划6人次，进行安装施工作业，人员安排以满足施工现场施工进度要求为准.在施工条件具备的条件下每栋楼的施工期限为三十天。
四、 工艺流程及主要施工方法
1.工艺流程：
排气道洞口尺寸位置校正及清理→首层砂浆找平→首层排气道就位→复核标高和校正排气道垂直度→烟道洞口封堵→安放排气道钢筋→接口处涂抹沥青油膏→上层排气道就位。
2.主要施工方法：
2。1、安装前首先检查烟道，校对型号，清理管道毛边。然后用吊垂通线校正预留孔洞位置是否准确，清理预留空洞大小必须符合设计要求。若预留洞口有所偏移,将洞口剔打至满足烟道安装需要为止。
2.2、烟道安装顺序从下至上逐层安装，并每隔3层用φ16的螺纹钢和40*40角钢做承托处理,把烟气道固定在上面,从而起到减荷作用。首层安装时,先用1:2的水泥浆找平地面。
2.3、排烟气道定位按建筑施工图,结合现场实际情况划线，定位准确无误后，检查上下两个烟道接头处的缝隙.为防止杂物掉入管道内，管口应采取遮盖措施。首层烟道安装就位后，复核烟道标高和垂直度，位置调正后用木楔暂时固定四边.出屋面排烟气道的安装应在层面保温隔热层、防水层施工前进行。洞口方向按照施工图的预留方向为准。在需要接头时把烟道接头处的缝隙用玻璃丝纤维网布和水泥砂浆处理好,使其成为整体,避免接头处裂缝。
2。4、安装吊模,分两次拆除临时木楔，并对称浇捣C20细石砼。在一、二层烟道接头处满涂沥青油膏.
2.5、然后把1根φ16钢筋，40＊40角钢置于烟道顶，（钢筋在承托烟道前，应先在上层烟道下口距烟道外壁30mm处加工深度10mm凹口，使上下烟道接口紧密吻合.）然后安放、调正、固定上层烟道。烟道在楼层处连接平面图如下：

钢筋及铁件刷防锈漆两道

2。6、顶层烟道出屋面节点详图如下:

出平屋面烟气道,风口底距屋面板大于600mm。

2。7、本工程选用排气风帽采用混凝土盖板.(见上节点详图）
2.8、止逆阀安装:本工程采用D型防火止逆阀，止逆阀、止逆接口及其安装底板均为成品，阀体阻力系数为1。6，厨房止逆阀安装高度为：止逆阀中心距上层楼板底120mm。安装详图如下：

2。9、施工单位粉刷排烟气道是必须用钢丝网或网格布进行表层处理后再整体粉刷，预防工程交付后因热胀冷缩导致的饰面拉裂现象。
五、质量要求：
1、排气道内外表面应光滑平直，不得有凸凹不平,麻面、裂缝、拐角应做成圆角，端边应平整无飞边.
2、排气道两端部平面应方正，截面对角线误差≤3㎜，壁厚误差≤±2㎜，侧向弯边误差≤4㎜,长度误差≤4㎜,不得有扭曲现象。
3、排气道安装过程中，防止杂物掉管道内，管口应采取遮盖.
4、严格执行标准规范进行安装。在上下管体垂直度固定后，上口用木撬进行固定,每隔六层用C20细石混凝土及时进行人工灌浆，使烟气与楼层间的空隙嵌实。排烟气道安装合格率达到100％.
5、严格按照三级验收制度进行验收，确保安装质量。
六、成品保护
1、在搬运和安装时应轻抬轻放，不得碰撞、敲击、并不得在管道上行走,或堆放其他物品；汽车运输时,管道两端要用方木垫起,方木距离端面300mm。
2、排气道堆放场地应平整，管道按照规格型号分别堆放,堆放高度不大于2m。
3、排气管道严禁锤击管壁。
七、安全文明施工
1、所有参加施工作业的人员必须严格遵守《安全纪律》、《安全十不准》、《安全十大禁令》等安全纪律与制度以及《生产工人安全职责》，树立
牢固的安全思想。 新工人进入现场前要做好三级安全教育，必须戴安全帽。现场内严禁吸烟。
2、所有施工作业人员都必须熟悉本工种安全操作规程，并严格按操作规程作业。
3、遇有不安全因素或完全保护措施时应撤离现场，并立即上报。
4、材料堆码整齐有秩，保持现场整洁。
5、每日施工结束后,要求“工完场清"。严禁在楼层内大小便。

吊篮施工方案

编制人:
审核人:
审批人:

中国中铁航空港集团铁一中项目部
目 录

1、工程概况
2、吊篮简介
3、吊篮布置　
4、施工准备
5、安装过程和方法
6、安装竣工验收
7、吊篮拆卸
8、安全措施
9、环保措施
10、吊篮稳定性验算
11、电动吊篮技术交底兼安全操作规程

1、工程概况
序号
项目
内 容
1
工程名称
大同铁路职工子弟第一中学新校区建设工程
2
工程地址
大同市御东新区北部北环路与太和路交叉口
3
建设单位
大同铁路职工子弟第一中学校
4
设计单位
大同市建筑设计研究院
5
监理单位
山西省新星项目管理有限责任公司
6
施工总承包单位
中国中铁航空港建设集团山西分公司
本工程包括宿舍楼两栋，教学楼六栋，综合楼一栋，食堂、茶炉房看台、合班教室等。建筑面积60600平方，宿舍楼高度23。3米。教学楼高度19。3米，综合楼高度24米。食堂两层高度11。1米。其他为一层，框架结构，桩基础。本方案用于外墙装饰装修工程。
2、高处作业吊篮简介
2。1、吊篮型号ZLP630，整机外形详见附图一，主要技术性能参数如下:
项 目
技术数据
备 注
额定载重
630kg
包括作业人员在内的施工活荷载
悬吊平台（长×宽×高)
最大组合长度6m×宽度0.69m×前栏高1.1m/后栏高0。8m
额定升降速度
9.3m/min

提
升
机
型 号
LTD6。30

功 率
3kW
每台吊篮两台电机各1.5kW
电 压
三相380V、50HZ
三相五线制配电
制动力矩
15 N·m

安
全
锁
型号
LS（LDF)30
每个吊篮两只安全锁
允许冲击力
30 kN

锁绳角度
3-8度
悬吊平台与水平面的倾斜角度
悬挂装置
前梁额定伸出量
1.3m
最大伸出量不大于1。7m
悬挂支架调节高度
1。1m~1.8m
调节间距10cm
镀锌钢丝绳
4×25Fi+PP—Φ8.3
破断拉力≥51.8kN
质
量
平衡配重
900kg
实际安装时偏于安全，每台1t
悬挂机构
300kg
不含配重
整 机（除配重）
688kg
含最长平台6m金属构件及电器
主电源电缆线
3×2.5+2×1。5YZ-5
三相五线制电缆
2。2、吊篮结构原理简介如下：
吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。
①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高,耐锈蚀性能好。型号为4×25Fi+PP—Φ8。3，破断拉力不小于51。8kN。钢丝绳使用过程中,按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。
下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）:
作用在钢丝绳上的拉力F=688-300+630=1018
安全系数=51800N ÷（1018kg÷9.8N)=4。95，达到安全要求。
②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材.
③提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时,产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1。5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器(电机风罩内）拨叉的孔内,向上抬起拨杆，打开制动器，可使工作平台匀速下滑。
④安全装置:包括安全锁及安全钢丝绳.安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。
⑤电气系统包括电缆、限位器、漏电保护器及其它控制开关。
3、吊篮布置方法
3。1、吊篮平面布置
拟定的吊篮沿建筑物周边布置。实际安装时,吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等，需结合下述因素因地制宜:第一、施工作业面及施工工艺需要；第二、施工单位根据材料组织、劳动力安排和施工进度情况作出的具体要求；第三、吊篮安装的可操作性。
3.2、吊篮悬吊平台内侧与建筑物的间隙为15~45cm，在挑板位置间隙应适当小一些，以尽可能满足完成墙面的施工需要。在采光井、空调板及其它挑板位置，若已装吊篮不能完全满足作业面要求,则可通过吊篮移位达到作业面要求。
3.3、由于屋顶 有高女儿墙构造,而吊篮悬挂支架自身调节高度不大于1.8米,因此在高度大于1.8米的女儿墙部位,需在屋面搭设钢管脚手架,作为吊篮悬挂支架的支撑平台,同时作为吊篮安装人员操作平台。钢管脚手架辅助平台详附图三所示。
4、施工准备
4。1、人员组织。吊篮施工管理组织架构如网络所示：
组织部署:
1）、人员准备，每栋楼安排吊篮技术人员负责指导安装,承租方派出8—10名工人协助安装.
2）、吊篮准备，吊篮进场 根据工地实际情况采取分批进场。
3)、机械准备使用塔吊起重机或施工升降机.安装布置：外挂架现场组装，祥工艺流程图、现场组装图、配重示意图、

总负责人
马晋峰

吊篮管理员
王万军
技术内业
陈亚丽
安全员
袁国忠

吊篮班班长
王军刚

维护人员
安装人员

各级人员的职能明确如下:
总负责人负责吊篮施工全过程的总体策划、组织、协调和监督。
技术内业负责施工方案的编制、报审等技术工作，解决施工中技术问题.
吊篮管理员负责吊篮现场安装拆卸和维护保养作业的施工管理。负责控制吊篮安装过程的质量以符合规定要求，同时按“谁施工谁负责”的原则保证安全生产。另外,现场管理员负责与项目部进行沟通和协调，以满足施工需要和项目部的要求。
安全员负责对吊篮施工过程的质量和安全进行监督管理和安全检查。
吊篮班班长负责组织安装人员按施工方案进行吊篮安装拆卸，严格执行操作规程，保证工作质量和生产安全。
吊篮维护人员负责进行吊篮使用中的检查巡视和日常维修保养排除故障.
4。2、材料组织
（1）按照项目部要求，按时组织吊篮材料入场。
(2）安装前,工人班组对吊篮各个零部件进行检查，避免使用不合格者。
3、吊篮安装安全技术交底。吊篮管理人员向工人班组进行交底，交底内容包括吊篮安装技术及质量要求和吊篮安装安全注意事项。
5、安装程序
5.1、安装流程
吊蓝安装顺序图：悬挂装置→钢丝绳→垂放钢丝绳→配重铁

悬挂平台 穿钢丝绳、平台定位

安全锁 配电箱 提升机
坠铁 缓冲垫

运输前调整

限位装置
安装流程
转运材料→组装悬挂机构钢结构件→压放配重块→安装并垂放镀锌钢丝绳→组装平台→安装提升机安全锁→安装电器系统→自检并确认部件安装正确完整→试运行→提升机运行正常→验收合格,交付使用
5.2、吊篮悬挂系统的安装

电动吊篮组装工艺流程图：检查、核对零部件

零部件运输到位

垂直运输

水平运输

吊篮整体组装

工 安 限 锁 配 提 安 底 高 电 电 附
作 全 位 绳 重 升 全 低 器 源
滑 钢 器 轮 块 机 锁 板 侧 箱 箱 件
轮 丝 片
绳 绳

悬挂机构的安装
将悬挂机构零部件转运到屋面上。拼装悬挂系统的三节臂杆（前臂、中臂和后臂），连接部位装好销轴及开口销，拧紧连接螺栓。
②调整前臂伸出女儿墙的长度a,在保证吊篮运行与建筑物所需空隙的前提下，满足悬吊平台靠近建筑物的一侧与墙的间隙为15~45cm.墙上凸出挑板的情况最大不宜超过75cm。
后支架
臂杆前端
前支点

b
a

女儿墙
F

悬吊平台
平衡配重G

注：a、b、F、G的关系详第十节。
③使拼装后的悬挂臂杆前支点和后支点之间的距离b为臂杆悬挑长度a的两倍以上.压放平衡配重的要求，每个支架平衡重重量500kg，每台1000kg。
在屋顶构架部位吊篮悬挂系统的锚固方法.用（直径φ8.3)钢丝绳穿入后支点处臂杆螺栓孔，将臂杆与构造梁缠绕数圈并固定在一起，调节钢丝绳预受力绷紧,用三个10mm绳夹固定，绳夹间距10—12cm,钢丝绳自由端长12cm以上。
④安装提升钢丝绳和安全钢丝绳。
分别将提升钢丝绳和安全钢丝绳绕过绳轮后安装三个钢丝绳夹,绳夹间距12—14cm,绳夹滑鞍压在工作段上，非工作段长度10—12cm。
检查确认钢丝绳绳夹紧固可靠,再将固定钢丝绳绳轮与悬挂前臂耳板穿上连接销轴,开口销尾部叉开。钢丝绳绳夹螺栓拧紧的扭力矩应达到60~65N·m.
分别将提升钢丝绳和安全钢丝绳沿外墙缓慢放下.
5.4、组装悬吊平台.
选择平整的地坪安装面
各基本节对接处对齐，预紧后整个平台框架平直
安装两端提升机架使安全锁支架朝向平台外侧
装成后均匀紧固全部螺栓。
根据项目部指定的具体位置确定所需吊篮平台的长度进行组装.平台组件不应有歪斜、扭曲及严重锈蚀等缺陷，连接件必须齐全、紧固可靠。
5。5、将安全锁及提升机安装就位
吊篮上必须装有两把安全锁，在吊篮悬挂处增设一根与提升机构上使用的工作钢丝绳相同型号的安全钢丝绳，每根安全钢丝绳上必须安装有不能自动复位的安全锁。
安全钢丝绳得以自由通过安全锁，当吊篮发生倾斜或工作钢丝绳断裂时，吊篮框的倾斜角度达到锁绳角度时，安全锁起作用加紧钢丝绳吊篮停止下滑确保安全，
安全锁的动力要灵敏，工作可靠并经过严格的检验和实验。
装好定位销，拧紧全部连接螺栓。
5。6、设置独立救生绳。救生绳固定在建筑结构上,从吊篮内侧沿外墙放下。
5。7电气箱的安装
电气箱安装于悬吊平台中间部位的后（高）蓝片上,电箱门朝向悬吊平台内侧，用两个吊钩将电箱固定在蓝片的栏杆上,
电气箱安装固定后，将电源电缆,电机电缆、操纵开关电缆的接插件插头插入下端的相应插座中。
5。8通电、检查
电源是380V三相接地电源，电源电缆接出出可靠固定。
电缆接插件正确无松动，保险锁扣可靠紧锁。
电缆施工立面上午明显突起物或其它障碍物。
5。9安全绳及绳卡的安装
安全绳在楼顶的攀挂点必须牢固，不可将安全绳系挂在悬挂机构上面，顶部攀后安全绳放置于吊蓝的中间,自锁扣直接安装在安全绳上面。
6、交接、吊篮验收
6.1、在安装过程中，工人班组对每一道工序进行自检，确认合格再继续下一道工序.检查并确认电气线路接线正确、平台及悬挂支架各连接件齐全可靠.点动控制箱按钮，检查电器元件、电机及制动器工作是否正常。检查安全锁锁绳及松绳工作是否正常。
6.2、吊篮安装完毕，先经安装班组检查和试运转调试,经吊篮管理人员检查合格后，再通知项目部管理人员及相关人员进行检查验收。按照国家标准《高处作业吊篮》GB19155及相关规定，对吊篮所有零部件及连接情况等进行检查，并对吊篮进行运转试验,检查葫芦及安全装置的工作情况.经验收合格后,项目部代表及相关人员在吊篮安装验收表上签字确认。
7、吊篮拆卸
7.1、吊篮拆卸过程与安装过程正好相反，先装的后拆，后装的先拆。
7.2、吊篮拆卸的主要流程是：降落悬吊平台着地→钢丝绳完全松弛卸载→ 拆卸钢丝绳→拆除电气系统→解体平台→取平衡重→解体悬挂支架→材料清理
7.3、拆卸过程注意事项：
（1）必须按工作流程进行拆卸,特别注意平台未落地且钢丝绳未完全卸载之前，严禁进行平衡重的拆除.
（2）拆卸过程工具及配件等任何物件，均不得抛掷，尤其注意钢丝绳、电缆拆除时不得抛扔,而必须用结实麻绳拽住，从高处缓慢放松，或收上屋面再转运下地。
（3)拆卸作业对应的下方应设置警示标志，专人负责监护。
(4）吊篮上部所有材料拆卸后均应放置平稳，不得靠墙立放或斜放或于临边放置。
(5)拆卸过程中,放钢丝绳、转运材料,必须特别注意保护建筑物成品（如墙面、楼地面、雨水管等)，采取可靠措施防止碰撞、擦挂损坏。
8、安全措施
8.1、安全交底。在吊篮安装、拆卸前,吊篮管理人员对安装班组工人进行安全交底。进入施工现场必须戴好安全帽,高处临边作业必须拴好安全带.
8。2、必须严格执行正常安装拆卸的程序和步骤，不得擅自改变.现场管理人员应督促工人班组遵守安全操作规程及有关规定.
8。3、严格质量把关.只有经安装竣工验收合格的吊篮方可投入使用，未经验收合格者严禁使用。
8。4、项目部作业工人上吊篮前应经过培训，尤其在后期换人后，必须进行培训。培训工作由项目部负责组织，安装单位负责进行培训.
8.5、项目部负责吊篮使用安全管理。
项目部应指定管理人员（施工员或安全员等）主管吊篮日常施工安全，应经常检查和监督班组作业人员必须严格遵守吊篮安全操作规程（内容详附件）。
吊篮使用中发生故障或发现安全隐患时，应停机并撤离到安全地方，不得勉强使用或自行处理，同时应报告项目部处理和吊篮安装单位维修，待吊篮故障或隐患排除后才可恢复使用.
8。6、吊篮安装单位对吊篮进行日常维修和安全检查.
现场维修人员每天对吊篮进行检查,发现故障立即排除。吊篮管理人员每周定期进行吊篮安全检查，安全员进行定期检查和不定期巡查，制止和纠正工人班组违章违规行为。日常检查过程中，钢丝绳、安全装置（包括平衡重、安全锁、独立救生绳）、以及吊篮结构连接为保证项目，每日必检，一旦发现的问题必须立即采取措施进行整改.管理人员应对整改落实情况进行监督，确保排除隐患.
8。7、项目部应在作业吊篮下方对应的危险区域设置警戒，由专人负责看护.吊篮下方应禁止交叉作业。
9、环保措施
9.1、控制噪音。作业过程中，作业人员应采取措施避免发出较大声响.
9。2、禁止在施工现场焚烧废油废棉纱等各类物资，防止产生有毒有害气体和引发火灾事故。
9。3、旧手套等废弃物品收集到项目部指定的堆放位置。每班工作结束，作业人员到项目部指定的地方洗手，将污水排入项目部专门的收集池内。
10、吊篮悬挂系统稳定性验算
悬挂系统的安装情况如下图所示：

a—臂杆前端悬挑长度。安装过程控制为a≤1.3m.
b—臂杆后段平衡臂长度,通常情况下b为臂杆悬挑长度a的两倍以上。
G-配重;吊篮使用说明书规定，前梁额定伸出长度下，吊篮配重900kg，从偏于安全考虑，实际每台吊篮安放1000kg配重，即每台吊篮的两个配重支架上各压放配重500kg。
F-吊篮悬挂端的总载荷，包括恒荷载和施工活荷载。恒荷载包括平台、提升机、钢丝绳、安全锁等构配件自重;施工活荷载包括作业人员和施工器材的重量。查吊篮说明书,6m平台的吊篮 F=688—300+630=1018kg。
稳定系数k=Gb/Fa=1000kg×4m/(1018kg×1.3m)=3.02
因K=3。02＞2,故悬挂系统稳定性符合安全要求。
11。 电动吊篮技术交底兼安全操作规程
11。1 操作人员：
11.1.1 操作人员必须年满18周岁，无不适应高处作业的疾病和生理缺陷。酒后、过度疲劳、情绪异常者不许上岗。
11.1.2 操作人员必须佩戴安全带、安全扣、安全帽、穿防滑鞋。进入吊篮后必须马上将安全带上的自锁钩扣在单独悬挂于建筑物顶部牢固部位的保险绳上。
11.1.3 操作人员必须经过上岗培训，作业时必须佩带附本人照片的操作证.必须按检验项目检验合格后方可上机操作。使用中应严格执行安全操作规程.
11.1。4 上篮操作人员必须在两名以上(单人吊篮除外）.
11。1。5 操作人员发现事故隐患或者不安全因素,必须停止使用吊篮，报公司领导或我公司驻场人员处理。对管理人员违章指挥，强令冒险作业，有权拒绝执行。
11。2 操作环境
11.2.1 吊篮运行时严禁超载，平台内载荷应大致均布。ZLP—630控制使用为载荷 630 KG（以上载荷包括人体重量）。
11.2.2使用现场吊篮与高压线、高压装置间应有足够的安全距离,一般不少于10米.
11.2.3 出现雷雨、大雪、大雾、五级风以上不得使用吊篮。
13。2。4 吊篮不宜接触腐蚀气体及液体，在不得已的情况下，使用时应采取防腐蚀隔离措施。
11。2.5 正常工作温度为:（—20~+40）℃，电动机外壳温度超过65℃时，应暂停使用提升机.
11.2。6 正常工作电压应保持在380±5%范围内，当现场电源电压低于360V时，应停止作业。
11.3 悬挂结构
11.3。1 操作前，应全面检查屋面悬挂机构焊缝是否脱焊和漏焊，绳扣、螺栓是否齐全、松动。
11。3。2 配重块数量是否足够、放置是否妥当.并有固定措施，防止滑落。
11.3。3悬挂机构两吊点间距应比悬挂平台两吊点间距大5-10cm。
11.4 悬吊平台和提升机
11。4。1 悬吊平台按使用所需长度拼装连接成一体,各部连接螺栓应紧固。各焊接点不脱焊和漏焊。
11。4。2 禁止在悬吊平台内用梯子或其他装置取得较高工作高度。
11。4.3 不准将电动吊篮作为垂直运输和载人设备使用。
11。4。4 工作平台倾斜时应及时调平，两端高差不宜超过15公分.
11。4。5 吊篮上下运行过程中，吊篮与墙面应相距10公分以上；遇到墙面凸出障碍物时，作业人员应用力推墙,使吊篮避开。
11。4.6 严禁对悬吊平台猛烈晃动、“荡秋千"等。
11.4.7 必须经常检查电机、提升机运行时是否有异常噪音，过热和产生异味等异常现象.如有上述现象，应停止使用.
11.4。8 检查提升机正常的方法：将平台提升至离地1米高，停止后应无滑降现象，手动松开制动装置应能均速下降，其速度应小于12米/分。
11。5 安全锁
11。5。1 安全锁与提升架应可靠连接，无位移、开裂、脱焊等异常现象.
11.5.2 安全锁在工作时应该是开启的，处于自动工作状态，无须人工操作。安全锁无损坏、卡死，动作灵活，锁绳可靠。
11.5。3 空中开启安全锁,首先点动提升低侧吊篮平台使安全锁打开。在安全绳受力时，切忌蛮力扳动，强行开锁。
11。5。4 禁止安全锁锁闭后开动机器下降。禁止操作人员自行拆卸修理。
11.5.5 安全锁必须加装绳坠铁。
11。5。6 检查安全锁正常的方法：提升一侧电机，使吊篮倾角大于4-8度.测试安全锁是否锁绳，若不能锁住则停用此吊篮，必须更换安全锁方可使用。
11。6 限位
11。6.1 限位装置应保证齐全、可靠.
11.6。2 工作平台运行至极限开关后平台自动停止，此时应及时降低平台，使行程开关脱离限位块。
11。6。3 检查限位正常的方法:在提升机工作的过程中，按动两端限位开关，平台应停止运行。
11.7 电气系统
11.7.1 检查电缆线及各个联接插头、插座有无破损、漏电等现象，指示灯工作是否正常.按动各开关按钮，应无异常。各电气元件必须灵敏可靠。
11.7.2 电缆线在吊篮扶手处应采取抗拉保护措施。作业过程中应密切注意电缆是否被墙面挂住，若被挂住切不可硬拉,应上下活动吊篮使电缆放松，排除后方可运行。当吊篮下行离地面50公分时，应停下检查电缆线、钢丝绳是否有被吊篮压着的可能,排除后方可降落地面。
11。7。3 吊篮停止使用时,必须将吊篮控制箱电源开关拉闸，当收工时不但要关闭控制箱电源同时将电源总闸切断，使整根电缆线不带电。
11。7。4 无论何种天气，收工时必须用防水布将电机、电箱严密包裹.上工前，应先将防水布摘下来叠放好，方可启动。
11.7。5 随时注意电缆出现的破损情况，及时用绝缘胶布将破损处裹严，防止铜丝外露打火伤人。
11。8 钢丝绳
11.8.1 必须使用说明书规定的钢丝绳，穿绳正确，绳坠铁悬挂齐全。
11。8.2 钢丝绳的报废应符合GB5972的规定.
11.8。3 操作过程中,随时注意防止异物卷进电机和安全锁孔内。特别注意钢丝绳上不得有沙浆、玻璃胶等杂物。
11.9 电焊作业
11。9.1 电焊机严禁放置在吊篮上.
11.9.2 电焊地线不能与吊篮任何部件连接。
11。9。3 电焊钳不能搭挂在吊篮上，应放在绝缘板上以防打火。
11.9.4 严防电焊渣溅到钢丝绳上.
11。10 移篮
1。10.1 吊篮移动方案必须得到我方（租赁单位）专业技术人员同意，并由我方技术人员指导移动。
11.10.2 屋面悬挂机构移动到新位置时，必须将垫木重新放置于加强绳立杆垂直点下方。垫木严禁使用砖石块代替.
11。10。3 立杆下方垂直支点必须放在屋面可靠的承重支撑点上。
11。10。4 新位置的横梁与大墙夹角不得小于45度。
11。10.5 当屋面悬挂机构在检修或移动时，必须在吊篮上设置“严禁使用”警示标志以防事故发生。
11。10.6 吊篮移位后，必须通过我方（租赁单位）来人验收后方能投入使用。
11。11 应急措施
11。11。1 施工中突然断电时，应立即关闭电器箱的电源总开关。判别断电原因，必要时可操作专用手柄，使平台缓慢降至地面。
11.11。2 当发生松开按钮但不能停止上、下行时，应立即按下电器箱上的红色急停按钮，或者立即关上电源总开关，切断电源使悬吊平台紧急停止。然后让专业维修人员排除电器故障后，再进行作业。
11。11.3 在上升或下降过程中,悬吊平台倾角过大，此时安全锁自动锁绳，应及时停止，提升低侧平台使悬吊平台接近水平状态为止，开锁后正常使用.
11.11.4 当工作钢丝绳突然卡在提升机内，立即停机.严禁用反复升、降操作来强行排除险情。操作人员在确保安全的前提下撤离悬吊平台，并派经过专业训练的维修人员进入悬吊平台进行排险。故障提升机必须全面检修后才能投入使用.
11.11.5 一端工作钢丝绳破断、安全锁锁住安全绳时，仍然采用上述方法排除险情。但是特别注意动作要轻,要平稳避免安全锁受到过大冲击和干扰.

中南世纪城1B地块5，6#楼
雨季施工方案

编制人：邓春林
审核人：沈 飞
审批人：
编制单位:江苏南通二建集团

目 录
1、编制依据 4
2、工程概况 4
2.1建设项目概况 4
2.2自然条件 4
2。3施工准备 6
2。3.1施工场地 6
2.3。2机电设备及材料防护 6
2.3。3大小型设施检修及停工维护 6
施工安排 7
3、施工方法 8
3。1脚手架工程 8
3。2防水工程 8
3.3砌筑工程 9
3.4钢筋工程 9
3.5模板工程 9
3.6混凝土工程 10
3。6基础工程 10
4、现场防汛 11
4。1现场防汛组织机构 11
4。2雨季安全措施 11
4。3施工现场环境保护技术措施 12
4。3.1环境保证措施 12
防止资源污染措施 13
4.3。3废气控制措施 13
4.3。4污水处理 13
4。3。5噪音控制措施 14

1、编制依据
1。1江苏铭城设计研究院设计的施工图纸。
1.2《混凝土结构工程质量验收规范》（GB5 4-2002）
1.3《屋面工程施工及验收规范》(GB5 7—2002)
1.4《地下防水工程质量验收规范》（GB5 8-2002）
1.5《建筑安装分项工程施工工艺规程》（DBJ01-26-96）
2、工程概况
2.1建设项目概况
本工程施工管辖范围为1B地块5＃，6#楼，该区域北侧临近纬九路，南侧临近纬10路,东侧临近迎宾路，西侧临近解放南路。该施工区域由G-A` （30+1层)，G—B（31+1层），G-B`(31+1层）， 3个施工区域组成，标高采用1985国家高程系统，坐标采用坐标系统.
建设单位: 盐城中南房地产开发
设计单位: 江苏铭城建筑设计院
监理单位： 南通瑞达建设监理
施工单位: 江苏南通二建集团
2。2自然条件
盐城地处江苏省东部，东为黄海，海岸线长,降雨充足，属海洋性暖湿气候。盐城太阳年辐射总量为116.2—121。0千卡/cm2，一年当中以七、八、九月为最多，一、二、十二月为最少。全年光照时间平均在2280小时左右，其中春季占25%，夏季占29%，秋季占24％，冬季占22％；年平均气温13。7-14。4℃,南高北低，西高东低。和西部邻近地区相比较，秋、冬两季热量条件优越，春季较差；年降水量平均在910-1060毫米之间，南多北少，东多西少，大丰、射阳为高值区.降水集中期在6—9月，其中7月最多，达197—282毫米；年平均风速2.8—3.4米/秒，春季最大，秋季最小。若以日平均风速≥4米/秒作为风能利用的起始值，则盐城市日平均风速≥4米/秒的年平均日数为63。3—156.8天，以大丰为最多，建湖为最少。

2.2。2季节性施工期限
根据盐城地区历年汛期趋势(6~8月份)降水期主要集中在7月中旬至8月份，期间一般有数次暴雨，局部地区可能出现洪涝，施工时与当地气象部门密切联系，注意收听当地天气预报.雨期施工期限定为6月1日至8月31日。
2。2.3场地情况
建设场地现已经将结构工程完成，正处于装修阶段。
2。2.4场地工程地质及地下水条件
根据《中南世纪城1B地块5#，6＃楼岩土工程勘察报告》，场地内地下水类型主要为孔隙潜水,其次为承压水，孔隙潜水主要赋存于第03（隔水层）及以上土层中，其补给来源主要为大气降水及地表水,水位呈季节性变化，其排泄形式主要为自然蒸发和侧向径流；承压水赋存于第03(隔水层)以下土层中，其补给来源主要是同一含水层的侧向补给，其排泄形式主要为侧向径流。地下水径流缓慢，处于相对停滞状态.

2.3施工准备
2.3.1施工场地
1)场地排水：现在的施工场地,6＃楼开挖已完成，5#楼开挖正在进行，根据地形和场地的关系,设置明沟排水，必须保证水流畅通,不积水.
2）现场所有道路进行混凝土硬化，形成环行施工道路,路两旁要做
好排水沟，排水沟坡度2%,并做好雨水井,保证路面不积水，畅通无阻，同时应做好门口洗车池，防止雨天车辆将污泥带入场地或场外公路。
2.3。2机电设备及材料防护
1)机电设备：机电设备的电闸箱要采取防雨、防潮、防雷等措施，
并应安装接地保护装置；配电箱、电闸箱及手持电动工具的漏电保护
装置一定要安全可靠。
2)原材料及半成品的保护:对于现有门窗、加砌块、隔墙板等装修材料以及怕雨淋的材料，需提前备足，且要采取防雨、防潮措施，可放入棚内或屋内，要垫高码放并要通风良好。
2。3.3大小型设施检修及停工维护
1）临时设施检修:对现场临建设施，如工人宿舍、办公室、食堂、
仓库、围墙、搅拌棚等应进行全面检查，防止渗漏；对危险构筑物应
进行全面翻修、加固或拆除。
2）对完工工程和施工工程要进行检查并做好维护。
3）对于屋面防水工程，力争在雨季前进行施工，同时也应考虑相应的防雨措施.
4)检查施工现场所有排水沟是否畅通，发现有堵塞立即派人进行疏
通，保持排水通畅。
5)室外塔吊基础做好防雨水浸泡处理，防止基础变形而影响使用。
6）每隔15天测一次室外塔吊的接地电阻，并做好记录.
7）防雨物资准备
名 称
数 量
单 位
水 龙 带
300
m
彩 条 布
2000
m2
雨 衣
40
件
雨 鞋
40
双
排 水 泵
6
台
