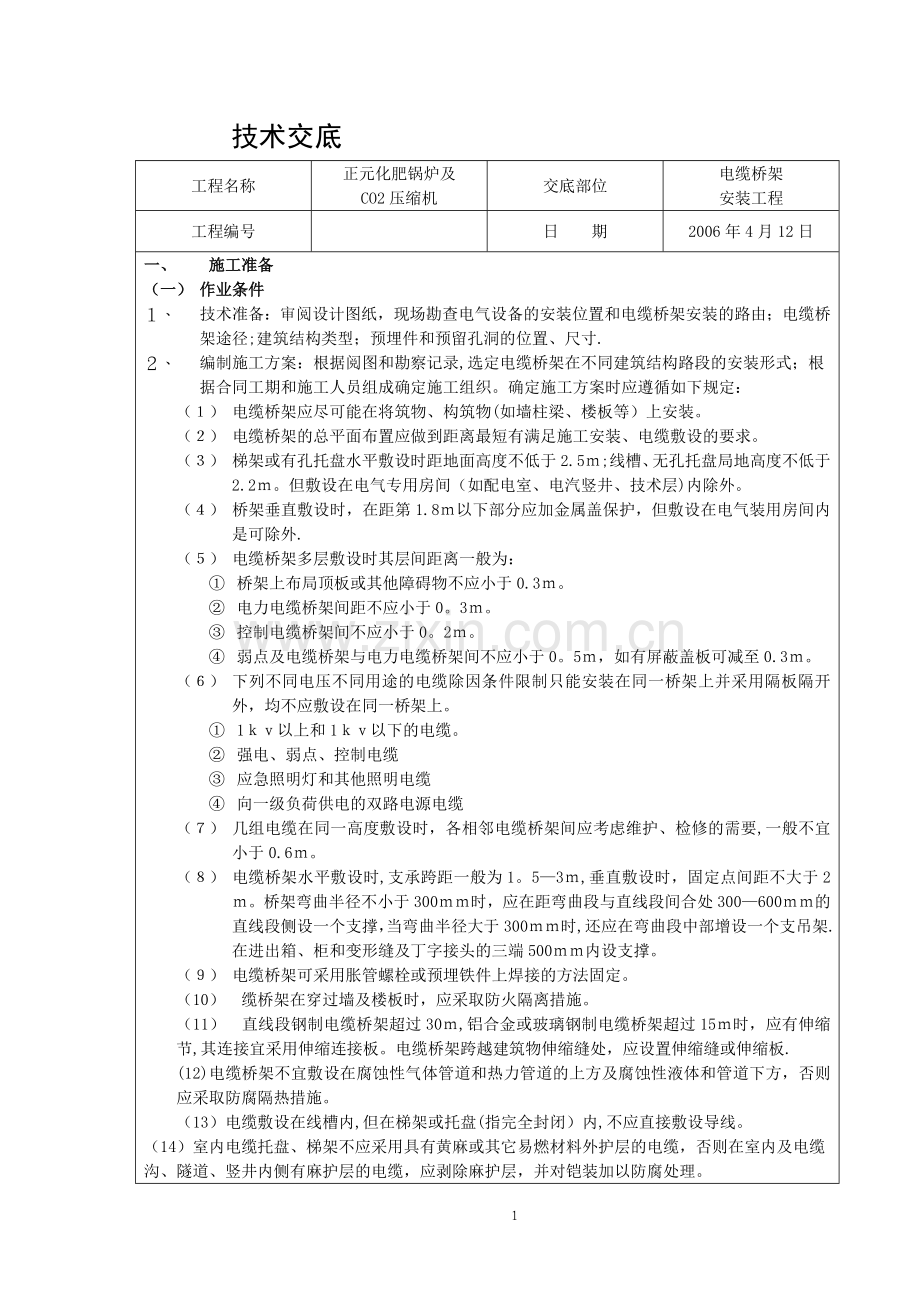

技术交底　　　
工程名称
正元化肥锅炉及
CO2压缩机
交底部位
电缆桥架
安装工程
工程编号

日　　期
2006年4月12日
一、 施工准备
（一） 作业条件
１、 技术准备：审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径;建筑结构类型；预埋件和预留孔洞的位置、尺寸.
２、 编制施工方案：根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定：
（１） 电缆桥架应尽可能在将筑物、构筑物(如墙柱梁、楼板等）上安装。
（２） 电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。
（３） 梯架或有孔托盘水平敷设时距地面高度不低于2.5ｍ;线槽、无孔托盘局地高度不低于2.2ｍ。但敷设在电气专用房间（如配电室、电汽竖井、技术层)内除外。
（４） 桥架垂直敷设时，在距第1.8ｍ以下部分应加金属盖保护，但敷设在电气装用房间内是可除外.　
（５） 电缆桥架多层敷设时其层间距离一般为：
① 桥架上布局顶板或其他障碍物不应小于0.3ｍ。
② 电力电缆桥架间距不应小于0。3ｍ。
③ 控制电缆桥架间不应小于0。2ｍ。
④ 弱点及电缆桥架与电力电缆桥架间不应小于0。5ｍ，如有屏蔽盖板可减至0.3ｍ。
（６） 下列不同电压不同用途的电缆除因条件限制只能安装在同一桥架上并采用隔板隔开外，均不应敷设在同一桥架上。
① 1ｋｖ以上和1ｋｖ以下的电缆。
② 强电、弱点、控制电缆
③ 应急照明灯和其他照明电缆
④ 向一级负荷供电的双路电源电缆
（７） 几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6ｍ。
（８） 电缆桥架水平敷设时,支承跨距一般为1。5—3ｍ,垂直敷设时，固定点间距不大于2ｍ。桥架弯曲半径不小于300ｍｍ时，应在距弯曲段与直线段间合处300—600ｍｍ的直线段侧设一个支撑，当弯曲半径大于300ｍｍ时,还应在弯曲段中部增设一个支吊架.在进出箱、柜和变形缝及丁字接头的三端500ｍｍ内设支撑。
（９） 电缆桥架可采用胀管螺栓或预埋铁件上焊接的方法固定。
（10）　缆桥架在穿过墙及楼板时，应采取防火隔离措施。
（11）　直线段钢制电缆桥架超过30ｍ,铝合金或玻璃钢制电缆桥架超过15ｍ时，应有伸缩节,其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板.
(12)电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体和管道下方，否则应采取防腐隔热措施。
　　（13）电缆敷设在线槽内,但在梯架或托盘(指完全封闭）内,不应直接敷设导线。
（14）室内电缆托盘、梯架不应采用具有黄麻或其它易燃材料外护层的电缆，否则在室内及电缆沟、隧道、竖井内侧有麻护层的电缆，应剥除麻护层，并对铠装加以防腐处理。
(15)电缆在桥架内的填充率，电力电缆不应大于40﹪，控制电缆不应大于50﹪。
　　(16）电缆或导线在桥架内不应由接头，接头应设置在接线箱内。
3。现场条件
　（1）土建工程过程应全部结束且预留孔洞，预埋件符合设计要求，预埋件安装牢固,强度合格。
　（2）桥架架设沿线模板等设施拆除完毕，场地清理干净，道路畅通。
　（3）室内电缆桥架的安装已在管道及空调工程施工基本完毕后进行。如需交叉作业，既要做好电气工程的成品保护，又要执行其它分项工程成品保护措施。
（二） 、材质要求
1。根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。
2。根据设计要求和现场勘察记录，编制电缆使用计划，包括各种规格、型号的电力电缆、控制电缆等。
3.电缆桥架的进货检验
　（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。
　（2）检查桥架板材厚度应满足下列要求:　
桥架宽度（㎜)
允许最小厚度（㎜）
＜400
1。5
400~800
2。0
＞800
2.5
　(3)桥架外观检查
测量外形尺寸与标称型号规格是否一致.
热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2㎜以上)等缺陷，螺纹镀层应光滑，螺栓拧入。电镀锌的锌层表面应光滑均匀,无起皮、气泡、花斑、划痕等缺陷。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。桥架螺栓孔径在螺杆直径不大于M16时，可比螺杆直径大2㎜。同一组内相邻两孔间距允许偏差±0。7㎜，任意两孔间距允许偏差±1㎜。
相邻两组的端孔间距允许偏差±1。2㎜。
（4）检验工作完成后，将结果如实存档。将收集的产品合格证和出厂检验报告整理后一并存档。
4.　电线、电缆进货检验
（1）供应商应提供每个品种、每种规格电线、电缆的产品合格证和出厂检测报告。
（2）检查电线、电缆规格型号是否符合设计要求，检查截面尺寸，绝缘层是否和国家标准.
（3）电缆外观应无扭曲、损坏及漏电现象.
(4）对1ＫＶ以下电缆，用1ＫＶ摇表测线间及对地的绝缘电阻应不低于10mΩ.
（5)见杨哦年工作完成后，将结果如实存档，将收集的产品合格证和出厂检验报告整理后一并存档。
　（三）、工器具
1.电工工具、电锤、电钻、卷尺、粉丝袋。
2。流动配电箱、移动电缆盘、经纬仪、水平仪、绝缘表、万用表、高凳、梯子、电焊机等.
3.接地(接零)电缆桥架保护接地（接零)线敷设正确，连接紧密牢固，接地(接零）线截面选用正确。接地（接零）线走向合理。
二、质量要求
（一）、主控项目
1.金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定：
（１） 金属电缆桥架及其支架全长不应少于2处与接地（PE)或接零(PEN)干线相连接；
（２） 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于
4㎜²。
（３） 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2。电缆敷设严禁由绞拧、装压扁、护层断裂和表面严重划伤等缺陷。
（二）一般项目
1。电缆桥架安装应符合下列要求:
（1）直线段钢制电缆桥架长度超过30ｍ、铝合金或玻璃钢制电桥架长度超过15ｍ设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小云弯曲半径见下表：
　　　　　　　　　　　　电缆最小允许弯曲半径
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注：D为电缆直径
（3）当设计无要求时，电缆桥架水平安装的支架间距为1。5～3ｍ；垂直安装的支架间距不大于2ｍ；
（4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施；
（5）电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时,与管道的最小净距,符合下表的规定：
与管道的最小净距（ｍ）
管道类别
平行净距
交叉净距
一般工艺管道
0。4
0。3
易燃易爆气体管道
0.5
0。5
热力管道
有保温层
0.5
0。3
无保温层
1.0
0。5
（6）敷设在竖井内和穿越不同防火区的桥架，，按设计要求位置,有防火隔堵措施；
（7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接坚固，防松零件齐全。
2。桥架内电缆敷设应符合下列规定：
（1）大于45°倾斜敷设的电缆每隔2ｍ处设固定点;
(2）电缆出入电缆沟、竖井、建筑物、柜(盘）、台处以及管子管口处等做密封处理；
（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧即每隔5~10ｍ处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于下表的规定。
电缆种类
固定点的间距
电力电缆
全塑料
1000
除全塑料型外的电缆
1500
控制电缆
1000
3.电缆的首端、末端和分支处应设标志牌。

三、工艺流程

梯架托盘线槽安装
桥架支撑件安装
固定件安装
划线定位

→ → →
敷设电缆
金属桥架的接地保护

→ →

四、操作工艺
(一）、划线定位
根据设计图或施工方案,从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度,电缆桥架应随其坡度），确定并标出支撑物的具体位置。
(二）、固定件安装
1. 采用直径不小于8㎜的圆钢自制或选用成品，在土建结构，施工中划定的位置预埋，注意固定牢固，用胶布包缠螺纹部分。
2. 金属膨胀螺栓安装
（1）使用与Ｃ１５以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
（2）钻孔直径的误差不得超过＋0。5㎜～0.3㎜；深度误差不得超过＋3㎜;钻孔后应将孔内残存的碎屑清除干净.
（3)打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
（4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后,其头部偏斜值不应大于2㎜。
3。预埋铁的自制加工尺寸不应小于120×60×60㎜，在土建结构施工中进行预埋,预埋铁平面应紧贴模板，并应固定牢固。
（三）、桥架支撑件安装
1.桥架支撑件在室内安装常用的几种型式,参照国标图86SD169电缆桥架安装.
2.自制支架与吊架所用扁铁规格不应小于30×3㎜,扁钢规格不小于25×25×3㎜，圆钢不小于ф8。自制吊支架必须按设计要求进行防腐处理。
3。支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。
4。轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统，吊杆直径不应小于8㎜，支承应固定在主龙骨上，不允许固定在辅助龙骨上。
　　5.钢结构：可将支架或吊家直接焊在钢结构上，也可用万能吊具进行安装。
（四）、梯架、托盘、线槽安装
　　1.梯架、托盘、线槽用连接板连接，用垫圈、弹垫、螺母紧固，螺母应位于梯架、托盘、线槽外侧。
　　2。桥架与电气柜、箱、和接茬时,进线和出线口处应用包脚连接，并用螺丝紧固，末端应加装封堵。
　　3。桥架经过建筑物的变形缝(伸缩缝、沉降缝）时，桥架本身应断开,槽内用内连接板搭接，一端需固定.
　　4。电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，具体做法下图所示.

注：施工前将要封堵部位清理干净。
(五）、金属桥架的接地保护
　　1.桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧点紧固后可不做跨接地线.如设计另有要求的按设计施工。
２． 桥架在建筑变形缝处要做跨接地线，跨接地线要留有余量，跨接地线截面按下表选择。
3. 桥架和吊架必须钻通眼用爪型螺丝连接。
桥架内最大电缆的相导线截面积S
保护地线最小截面积SP
S≤16
SP＝S
16＜S≤35
SP＝16
35＜S≤200
SP＝S／２
（六）、室内电缆桥架上敷设电缆
1。室内电缆桥架敷设的电缆不应有黄麻或其它易燃材料外护层,否则在室内部分的电缆应剥除麻护层，并对铠装加以防腐处理。
　2。在有腐蚀或特别潮湿的场所宜选用塑料护套电缆。
　3。电缆敷设前应清扫桥架,检查桥架又无毛刺等可能划伤电缆的缺陷，并予以处理.
　4。电缆在桥架上可以无间距敷设,应分层敷设且排列整齐，不应交叉.
　5。桥架内电缆应在首端、尾端、转弯即每隔50ｍ处设编号、型号及起止点等标记。标记应清洗齐全，挂装整齐。
　6。电缆敷设时弯曲半径应满足下表要求
电缆最小弯曲半径

电缆形式
多芯
单芯
控制电缆
10D

橡皮绝缘电力电缆
无铅包、钢铠护套
10D
裸铅护套
15D
钢铠护套
20D
聚氯乙烯绝缘电力电缆
10D
电缆形式
多芯
单芯
交联聚乙烯绝缘电力电缆
15D
20D
油浸绝缘电力电缆
铅包

铅包
有铠装
15D
20D
无铠装
20D

自容式充油（铅包）电缆
20D

注：表中D为电缆外径
　7.在建筑物中有变形缝处敷设的电缆应留有余量。
（七)、成品保护
　　1。室内沿桥架或托盘敷设电缆，已在管道及空调工程基本施工完毕后进行,防止其它专业施工时损伤电缆。
　　2.电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
（八）、安全注意事项
　　1.电桥架安装时，其下方不应有人停留.进入现场应戴安全帽。
　　2.使用人字梯必须坚固，距梯脚40－60㎝处要设拉绳,防止劈开。使用单梯上端要绑牢，下端应有人扶持。
　　3.使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人。
（九）、质量通病及其防治　
1. 沿桥架敷设电缆时，应防止电缆排列混乱，不整齐，交叉严重。在电缆敷设前须将电缆时先排列好，，画出排列表进行施工。电缆敷设时，应敷设一根整理一根、卡固一根.
2. 电缆弯曲半径不符合要求。在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设的最大截面积电缆的弯曲半径的要求,并考虑好电缆的排列位置。
(十）环境关键要求
（１） 使用各种机械必须控制噪声污染。
（２） 剔凿墙体必须喷水控制粉尘污染.
（３） 各种废弃物、电缆绝缘皮禁止到处乱扔防止化学污染.

交底人

项目技术负责人

施工队长

质安会签

施工班组人员

7

柳林县森泽煤铝有限责任公司
余热利用电厂工程

电缆桥架、竖井施工方案

编制人：
审核人：
批准人：

山西省工业设备安装公司
森泽煤铝项目部
二0一一年八月八日

目 录

1、工程概况…………………………………………………………1
2、编制依据…………………………………………………………1
3、施工准备…………………………………………………………1
4、操作工艺…………………………………………………………2
5、质量标准…………………………………………………………3
6、成品保护………………………………………………………4
7、注意事项…………………………………………………………4
8、质量记录…………………………………………………………5

5

1、工程概况
本方案是为柳林县森泽煤铝有限责任公司余热利用电厂电气工程电缆桥架、竖井安装施工需要编制的。本工程采用500＊200梯式桥架及配套三通、弯通、四通和800＊800电缆竖井安装。
工程量小，但施工难度大。图纸设计竖井为800*800，实际来货带法兰尺寸为900*900。土建设计预留洞口为800*800,并在地面上设计有防水台，致使竖井无法正常安装。为免影响工期，减少损失，我方准备将竖井直接固定到地面或防水台上，长度不合适的，用电气焊切割成合适的尺寸安装好之后,再用法兰或角钢固定到楼板上。
2、编制依据
a、施工图纸;
b、建筑电气安装工程施工质量验收规范（GB50303-2002).
c、建筑工程施工质量验收统一标准(GB50300—2001)。
d、施工标准图集。
e、本单位类似工程施工经验。
3、施工准备
3。1材料及机具
3.1。1材料:
(1)电缆桥架、竖井应具有出厂合格证.
（2）电缆桥架、竖井应内外光滑、平整，无棱刺、扭曲变形,其型号、规格应符合设计要求。
（3）所采用的紧固件、连接件均应做镀锌处理，所采用的支架、吊架均应做防腐处理.
（4）电缆桥架、竖井及支架等的外表面不应有明显磨损和划痕。
3。1.2主要机具及设备：
电工工具、电焊机、切割机、手电钻、卷尺、水平尺、线坠、墨斗、梯子等。
3。1。3 劳动力配备
施工总技术负责人1人，专业负责人1人，安全员1人，电工2人，操作工4人，电焊工2人。
3。2作业条件
3。2。1配合结构施工,预留孔洞、预埋铁板和预埋吊杆、吊架全部完成.
3。2。2建筑竖井内土建作业全部完成。
4、操作工艺
接地线安装

检查验收
桥架竖井安装
支架吊架安装
预留孔洞
4。1工艺流程
弹线定位

预埋铁件

支吊架下料

4.2安装技术
4.2.1 电缆桥架的配制应符合下列要求:
（1）电缆桥架的质量应符合现行的有关技术标准
（2)电缆桥架的规格、支吊跨距、防腐类型应符合设计要求
4.2。2 电缆桥架在每个支吊架上的固定应牢固,桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。
4.2。3 当直线段钢制电缆桥架超过30m时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。
4。2。4 电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。
4.2.5 金属电缆支架全长均有良好的接地。
4。2.6 电缆桥架穿过防火分区时，应用防火材料封堵密实。
4.3竖井安装
量好尺寸下料,将竖井放到指定位置用倒链拉起然后将下一节推入指定位置,用螺栓固定,再用倒链拉起固定下一节。底部直接固定到地面或防水台上,顶部用法兰或角钢固定到楼板上.
4.4检查验收
4.4.1 电缆桥架、竖井的规格、安装位置应符合规定.
4.4.2 电缆桥架、竖井接地良好。
4.4.3 支吊架固定牢固可靠。
5、质量标准
5.1主控项目
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定：
5.1.1金属电缆桥架及其支架全长应不少于2处与接地（PE)或接零（PEN）干线连接。
5.1.2非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
5.1。3镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端应有不小于2个的带防松螺帽或防松垫圈的连接固定螺栓.
5.2一般项目
5。2。1直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m时，应设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
5.2。2电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径.
5.2。3当设计无要求时,电缆桥架水平安装的支架间距为1。5-3m，垂直安装的支架间距不大于2m.
5.2。4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互绝缘的防电化腐蚀措施。
5。2.5电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距应符合表8—1的规定。
5.2.6敷设在竖井内和穿越不同防火分区的桥架，按设计要求位置设置防火隔堵措施。
5.2。7支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用适配螺栓，连接紧固，防松零件齐全。
6、成品保护
6。1电缆桥架安装时，应保持墙面和顶板的清洁.
6.2电缆桥架及支架安装完毕后，应加以保护，以防其表面被污染或刮伤。
6。3使用高凳时，注意不要碰坏建筑物的墙面及门窗等。
7、注意事项
7。1应注意的质量问题
7。1.1固定桥架的支架或吊架的焊接处应及时进行防腐处理,以防锈蚀。
7。1。2固定金属膨胀螺栓时，在钻头上做出深度标记，严格控制钻孔直径和深度，以防膨胀螺栓进墙或出墙过多，桥架固定不牢。
7。2应注意的安全问题
7。2。1现场机具布置必须符合安全规范，机具摆放间距必须考虑操作空间，机具摆放整齐，留出行走及材料运输通道.
7。2。2等高安装桥架时,应使用梯子或脚手架进行，并有相应防坠落措施。
7。2。3使用用电设备时,应防止漏电;使用电焊机焊接时,应戴好防护面具或护目眼境以防烧伤.
8、质量记录
8.1 材料出厂合格证.
8。2 材料、构配件进场检验记录。
8。3 设计变更、工程洽商记录。
8。4 预检记录。
8。5 电缆桥架安装和桥架内电缆敷设检验批质量验收记录。

山西省工业设备安装公司
森泽煤铝项目部
2021年8月8日

XXXX环境保护再生能源BOT项目
电 缆 沟 支 架 制 作 安 装
电缆桥架安装及支架制作安装

作
业
指
导
书

编 制：

审 核:

审 批：

XXXXXXXXXXXXXXX安装
日 期： 二0一二 年 六 月
目录
一、工程概况2
二、编制依据2
三、施工准备和部署3
四、操作工艺4
五、成品保护8
六、质量记录8
七、安全消防措施8
八、环保与文明施工9
九、安全风险评估9

一、工程概况
本工程系XXX投资建设，本项目位于XX西南800m，开发街路南，三亚路东。
本工程电缆桥架及支架安装工程内容如下表所示。
序号
名称
规格
备注
1
槽式电缆桥架
镀锌、100*50

2
槽式电缆桥架
镀锌、150＊75

3
槽式电缆桥架
镀锌、200*100

4
槽式电缆桥架
镀锌、200＊150

5
槽式电缆桥架
镀锌、300*75

6
槽式电缆桥架
镀锌、400＊150

7
槽式电缆桥架
镀锌、400＊200

8
槽式电缆桥架
镀锌、500＊150

9
槽式电缆桥架
镀锌、600*200

10
电缆沟角铁支架
三层支架、四层支架

二、编制依据
1中国轻工业广州设计工程绘制的电气施工图.
2《小型火力发电厂设计规范》GB50049—2021。
3 《火力发电厂设计技术规程》DL5000—2001。
4《建筑电气通用图籍》（92DQ3）。
5建筑电气安装分项工程施工工艺标准》.
6 《建筑电气安装工程质量检验评定标准》GBJ303—88。
7 《电力建设施工及验收技术规范》（热工仪表及控制装置篇）DLT 5210。4-2021。
8 《电气装置安装工程电缆线路施工及验收规范》GB50168—2006。
9 《电力建设施工及验收技术规范》（电气装置安装工程高压电器施工及验收规范）GBL147-90.
10 《工程质量强制性条文》电力工程部分2006版。
10 中国轻工业广州设计工程绘制的桥架、电缆沟。电缆防火封堵图:R189—SD1/2-6B—11R189-SD1/2—6B—12R189-SD1/2—6B—13，R189—SD6/7—6B—5R189-SZ1-3-1 R189-SZ1—3-2
R189-SZ1-3-3 R189-SZ1-3—4 R189—SZ1-3—5
R189—SZ0—3—4 R189—SZ0-3—5 R189—SZ0—3—6
R189—SZ2—3-1 R189—SZ2-3—2 R189—SZ2-3-3
三、施工准备和部署
1施工准备
1。1技术准备
1。1.1 设计施工图纸和电缆桥架加工大样图齐全.
1。1。2 各种电缆桥架技术文件齐全。
1.1.3 电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。
1。1。4 土建预留的孔洞其位置，大小应符合设计和施工规范要求。
1.2材料准备
1。2.1 电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整,无棱刺，不应有扭曲，翘边等变形现象。
1。2。2 金属膨胀螺栓：应根据容许拉力和剪力进行选择。
1.2.3 支架材料：采用普通槽钢、镀锌角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件,其中槽钢刷一次防锈漆作为底漆后再刷一次面漆.
1.2。4 辅助材料：钻头、电焊条、氧气、乙炔气、防锈漆、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
1.3主要机具准备
1.3.1 铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
1.3.2 电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、移动脚手架、铝合金人字梯等。
1.4作业环境准备
1。4。1 配合土建的结构施工，预留孔洞和预埋铁全部完成。
1.4。2 顶棚和墙面的第一遍抹灰全部完成后,方可进行电缆桥架敷设.
1.4。3 地面电缆桥架应及时配合土建施工。
1。5施工准备
1.5。1参加施工人员进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。
1。5。2 现场加工须设置专用工作台,加保护围栏。作业时应配备电气消防设备。
1.5。3 作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平.
1。5。4 施工技术资料要和施工进度同步。
2施工部署
主厂房锅炉部分由电气一班安装，主厂房汽机部分由电气二班安装,公用部分由电气三班安装。

四、操作工艺
1 工艺流程：预留孔洞→弹线定位→预埋钢板焊接支架→吊杆、吊架安装 →桥架安装→地面电缆桥架安装。
2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
3 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

4 支架的制作
4.1吊架、支架的结构应满足设计强度、刚度及稳定性。
4。2 采用槽钢、角钢做支架、吊架时，普通槽钢刷一次防锈漆作为底漆后再刷一次面漆(提前加工完毕）,热镀锌槽式桥架（宽度为600mm或500mm）采用10＃槽钢，热镀锌槽式桥架（宽度为400mm或300mm）采用8＃槽钢,热镀锌槽式桥架（宽度为200mm或100mm）采用L50x50角钢，角钢采用镀锌材料.
4。3支架下料时所切割的槽钢、角钢长度应比桥架的宽度长50-100mm,以便桥架的直线调整。
4。4 与预埋铁焊接时，进行弹线定位。焊接处进行防腐处理，水平焊接每2m距离一个。垂直焊接每1。5m距离一个。
4。5 多层支架与吊架制作时,层间距离等于桥架高度加150mm，层架与支架、吊架焊接牢固，焊接处去渣后作防腐处理。
4.6 电缆沟支架制作严格按照设计图纸R189—SD0-1—1的工艺要求进行制作加工。
4.7 电缆沟主架采用镀锌角铁L50＊5,层架采用镀锌角铁L40*4，主支架长度为670mm,层架长度350mm,层架之间距离：三层层架距离为300mm，四层层架距离为200mm。
4。8 主架与层架焊接牢固，平直。焊接处焊渣去除后进行防腐处理。
4。9 制作完的支架角铁尖角需打磨成圆形，防止在敷设电缆时损坏电缆。
5电缆桥支架与吊架安装要求
5.1 支架与吊架安装要求
5。1.1 支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度.
5。1。2 支架与吊架的角钢规格一般不应小于40mm×40mm×3mm。
5。1.3 严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。
5.1.4 万能吊具应采用定型产品,对电缆桥架进行吊装，并应有各自独立的吊装卡具或支撑系统.
5.1。5 固定支点间距一般不应大于l.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点.
5。1。6 支架与吊架距离上层楼板不应小于150~200mm；距地面高度不应低于100～150mm,多层桥架层空间间距大于150mm.
5.1.7 严禁用木砖固定支架与吊架。
5.1。8 轻钢龙骨上敷设电缆桥架应各自有单独卡具吊装或支撑系统，吊杆直径不应小于6mm;支撑应固定在主龙骨上，不允许固定在辅助龙骨上.
5。1.9 金属电缆桥架及其支，吊架必须进行保护接地,全厂相连接的桥架应不少于两处以上与接地干线相连接。接地扁钢-40*4镀锌。
5.2 电缆沟支架安装
5.2。1 严格按设计院图纸大样尺寸进行加工制作。
5。2.2 所有支架角铁采用热镀锌、支架焊接牢固.
5。2.3 安装时，上层支架距沟盖板200mm.
5。2。4 支架间距不大于800mm。
5。2。5所有电缆支架必须接地，接地圆钢为大于φ10mm的镀锌圆钢。如采用60×5mm镀锌扁钢做预埋钢板，可利用扁钢做接地线，电缆沟支架接地不少于两处与接地干线连接。
5.2。6电缆沟贯通隔墙时,均应用非燃性材料实施严密的封堵，防火封堵的材料应不含卤素、不腐蚀电缆，具有严密性、气密性和30年长效防火性能。
5.3 预埋钢板
在预应力钢结构上按照桥架平面敷设图预留钢板，间距为1.5-2米。钢结构:可将支架或吊架直接焊在钢结构上的固定位置处，也可利用万能吊具进行安装。
6电缆桥架安装
6。1 电缆桥架安装要求
6.1。1 电缆桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。
6.1.2 电缆桥架的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。
6。1.3 在吊顶内敷设时,如果吊顶无法上人时应留有检修孔。
4.6。1.4 不允许将穿过墙壁的电缆桥架与墙上的孔洞一起抹死。
6.1。5 电缆桥架的所有非导电部分的铁件均应相互连接和跨接,使之成为一连续导体，并做好整体接地。
6。1.6 当电缆桥架的底板对地距离低于2。4m时，电缆桥架本身和电缆桥架盖板均必须加装保护地线。2.4m以上的电缆桥架盖板可不加保护地线。
6.1。7 电缆桥架经过建筑物的变形缝(伸缩缝、沉降缝)时，电缆桥架本身应断开，槽内用内连接板搭接,不需固定。保护地线和槽内导线均应留有补偿余量。
6.1。8 敷设在竖井、吊顶、通道、夹层及设备层等处的电缆桥架应符合《高层民用建筑设计防火规范》的有关防火要求。桥架穿越防火区的孔洞要用防火泥或防火包进行封堵。
6。2 电缆桥架敷设安装
6.2.1 电缆桥架直线段连接应采用连接板,用爪型垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐.
6.2。2 电缆桥架进行交叉、转弯、丁字连接时，应采用单通,二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
6。2。3 电缆桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
6。2.4 建筑物的表面如有坡度时，电缆桥架应随其变化坡度。待电缆桥架全部敷设完毕后，应在配线之前进行调整检查,确认合格后，再进行槽内配线。
7地面电缆桥架安装
地面电缆桥架安装时，应及时配合土建地面工程施工。根据地面的型式不同,先抄平，然后测定固定点位置，将上好卧脚螺栓和压板的电缆桥架水平放置在垫层上,然后进行电缆桥架连接。如电缆桥架与管连接；电缆桥架与分线盒连接;分线盒与管连接；电缆桥架出线口连接;电缆桥架末端处理等，都应安装到位,螺丝紧固牢靠.地面电缆桥架及附件全部上好后,再进行一次系统调整，主要根据地面厚度,仔细调整电缆桥架干线、分支线、分线盒接头、转弯、转角、出口等处,水平高度要求与地面平齐，将各种盒盖盖好封堵严实，以防止水泥砂浆进入,直至配合土建地面施工结束为止。
8电缆桥架内保护地线安装
8。1 保护地线应根据设计图要求敷设在电缆桥架外一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈,用螺母压接牢固.
8。2 电缆桥架的宽度在100mm以内（含100mm），两段电缆桥架用连接板连接处（即连接板做地线时）,每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端电缆桥架用连接板连接的保护地线每端螺丝固定点不少于6个.
8。3 电缆桥架盖板有关保护接地要求要符合验收规范。

五、成品保护
1 安装电缆桥架及槽内配线时,应注意保持墙面的清洁。
2 接、焊、包完成后,电缆桥架盖板应齐全平实，不遗漏，缆线不允许裸露在电缆桥架之外，并防止损坏和污染电缆桥架。
3 缆线完成后，不得再进行喷浆和刷油。以防止缆线和电气器具受到污染.
4 使用高凳时,注意不要碰坏建筑物的墙面及门窗等.
六、质量记录
1 电缆桥架及绝缘导线产品出厂合格证。
2 电缆桥架配线安装工程预检、自检、互检记录。
3 设计变更洽商记录、竣工图。
4 电缆桥架分项工程质量检验评定记录.
5 电气绝缘电阻记录。
七、安全消防措施
1所有施工人员进入施工现场，必须戴安全帽,穿绝缘鞋。2米以上高空作业时，必须系好安全带。脚手架上作业时，探头板两端必须固定牢固。梯子上作业应有专人看护并有可靠的防滑措施。
2现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。
3带电作业,需两人以上进行，穿绝缘鞋，防止触电，并备齐安全用具.
4使用机械钻孔时,严禁带手套操作或手持工件进行操作.对三级电源配电箱和手持式电动工具，应经常进行绝缘检查.
5使用明火应办理明火手续和用火证明，在用火现场应注意周围环境，远离易燃物，并配齐必要的灭火器材，用火完毕应清理现场,消除隐患。
6存放、使用电气焊、氧气及乙炔时,应按规定集中管理，并且必须配备灭火器材。使用电焊时，把线、地线应双线到位，不得用金属构件做地线，并按规定操作。
7设备通电调试前，室内要设置相应的消防器材。
八、环保与文明施工
1施工人员在工地期间不准喝酒.
2施工现场要做到活完场清。
3电缆桥架要堆放到安全地方，不易挤压与碰撞。
4使用机具保持机况良好，机容整洁。
九、安全危害识别与风险评估（根据《作业条件危险性评价法》编制）
编号
作业
活动
风 险
因 素
可能导致的事故
作业条件危险性评价
风险
级别
备注
L
E
C
D
1
切割作业
使用工、机具脱手；切割操作时，前方站人；施工前没有检查电源.
摔伤、砸伤、飞溅伤人触电
3
3
7
63
2

2
酒后作业
各种危险
各种伤害
1
2
3
6
1

3
焊接作业
焊渣乱溅
作业环境有易燃、易爆物品
着火、烫伤
6
6
1
36
2

4
使用手动工机具、个人工用具
工机具脱手
坠物、砸伤
6
6
1
36
2

5
高空交叉作业
不系安全带、不正确使用安全带，不穿防滑鞋，高空坠物
坠落、摔伤、砸伤
3
3
7
63
2

6
材料运输
搬运过程中材料滑落
挤伤、砸伤、划伤
3
6
7
42
2

7
施工人员安全意识不够
各种危险
各种伤害
1
2
3
7
1

下面为附送毕业论文致谢词范文！不需要的可以编辑删除!谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的
