路基试验段专项施工方案.doc

路基试验段专项施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

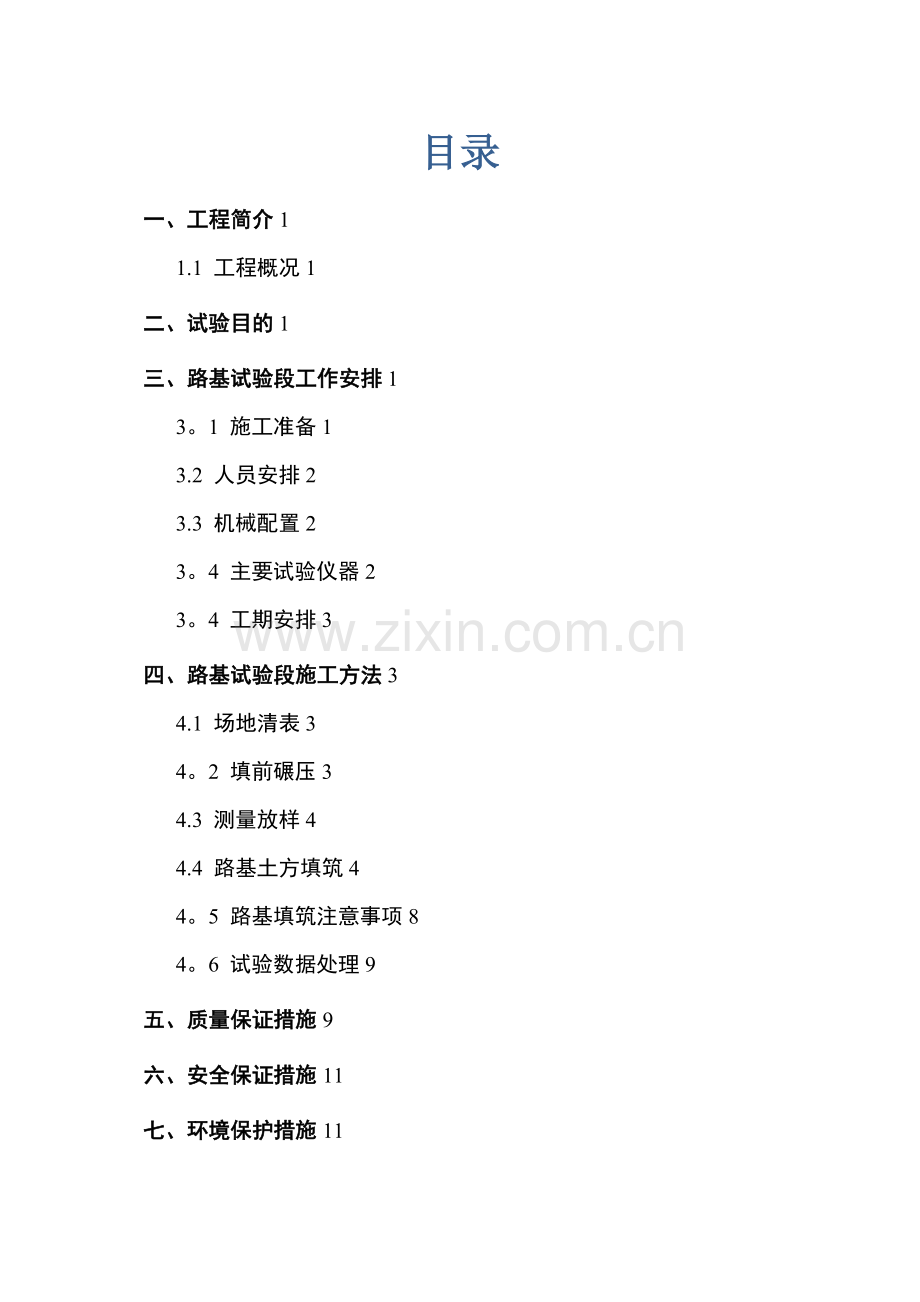

目录
一、工程简介1
1.1 工程概况1
二、试验目的1
三、路基试验段工作安排1
3。1 施工准备1
3.2 人员安排2
3.3 机械配置2
3。4 主要试验仪器2
3。4 工期安排3
四、路基试验段施工方法3
4.1 场地清表3
4。2 填前碾压3
4.3 测量放样4
4.4 路基土方填筑4
4。5 路基填筑注意事项8
4。6 试验数据处理9
五、质量保证措施9
六、安全保证措施11
七、环境保护措施11

路基试验段（K14+760～K15+000）
专项施工方案
一、 工程简介
1.1 工程概况
厦沙公路泉州安溪至达埔段A2合同段起点(桩号：YK7+700，ZK7+708。036）与A1合同段顺接，位于安溪县蓬莱镇彭格村岩山隧道中，跨线由南向北，经美滨村、金山村、华芸村,终点位于金谷镇尚芸村（桩号：YK17+440，ZK17+440。171)与A3合同段顺接；该段路线全长9.74公里，计价土石方200.5万 m3，弃方98.13万m3。
根据现场情况，项目部选定K14+760~K15+000的240m路段作为填土路基试验段,该路段交通便利，条件良好,填筑高度适宜，有利于我段路基试验的施工。
二、试验目的
1。 确定土样的含水量、干容重、最大干容重，最佳含水量等项技术指标及技术指标的控制方法；
2. 确定填料的松铺系数及适宜的的松铺厚度；
3。 确定最佳的机械配置及施工组织；
4。 确定压路机的最大碾压速度和最佳压实遍数；
5。 确定每层填土从上土到报验所需的时间.
6。 对机械组合、实验采集数据做出分析，做出对总体施工进度计划、质量控制及安全生产起指导作用的总结报告。
三、路基试验段工作安排
3。1 施工准备
1. 技术准备：
（1）试验室标准试验成果汇总表（包括填料的重型击实,CBR，塑、液限，含水量，颗粒分析等）；
（2)测量全套资料另附表（采用导线点测量记录、导线点、水准点加密横断复测资料)。
2. 现场准备：
（1）试验段相应人员组织安排均己到位、试验段的协调工作已做好；
（2）试验段施工机械配备已到位；
(3）已打通通往试验段的施工便道,人员及机械设备可直接进场作业。
3.2 人员安排
序号
人员安排
人数
备注
1
领工员
1

2
工班长
2

3
技术员
2

4
测试工
6

5
机械司机
10

6
汽车司机
8

7
杂工
8

表3.1 人员安排一览表
3。3 机械配置
序号
机械设备名称
型号
单位
数量
1
挖掘机
PC220
台
3
2
推土机
T70
台
2
3
装载机
ZL50
台
2
4
自卸汽车
东风
辆
8
5
冲击式压路机
25KJ
台
1
6
振动压路机
Y18/21
台
2
7
洒水车
东风4。5L
辆
1
8
平地机
PY165
台
1
表3。2 路基施工主要机械设备表
3.4 主要试验仪器
序号
仪器设备名称
规格型号
单位
数量
1
灌沙筒
Ф150mm
套
2
2
电子秤
1g
台
2
3
电子天平
0.01g
台
2
4
数显恒温干燥箱
45*55
个
1
5
弯沉仪
5。4
套
1
6
直尺
3m
把
1
表3.3 主要试验仪器设备表
3。4 工期安排
1. 施工进度
填方路段按每30cm一层,在一个纵向填筑段内3天填筑一层。
2。 工期安排
试验段施工计划起讫时间:2021年　月　日～　年　月　日。
四、路基试验段施工方法
4。1 场地清表
在施工前确定现场工作界线,路基用地范围内树木、灌木丛等均应在施工前，砍伐或移植。路基用地范围内的垃圾、有机物残渣及原地面以下10－50cm内的草皮、农作物根系和表土全部清除,树根也应全部挖去，当基底松散土层厚度大于30cm时，应翻挖后再分层回填压实,填方路基基底清理深度为：一般路段20cm，水田及低洼地段50cm，当清表深度仍不满足招标文件技术规范要求时,应根据监理工程师要求办理。
路堤基底在清除表土之后，应在填筑前进行压实，分层回填压实至原地面标高，其压实度应符合设计要求.路基填方区的非适用材料也应清除，并按要求回填。
4.2 填前碾压
场地清理完成后，应进行填前碾压，压实度不得低于93％。利用YZ—32型压实力度不低于800KN的强振压路机对计划使用的各种填料进行现场小区段填筑压实试验,找出机型、填料、层厚、碾压遍数相互关系、绘制出与设计指标相关规律曲线,确定出标准化施工工艺及其参数，以指导大面积路基施工。
对于填土我标段拟创新工艺，分别取30cm、40cm、50cm三种松铺厚度，分层进行试验。根据对不同松铺厚度的不同碾压遍数的沉降量进行统计。并绘出不同松铺厚度的压实遍数与沉降量的关系曲线(或表格）。从而确定合理的松铺厚度与压实遍数.
确定压实情况方法，以沉降量测定其压实情况，即在试验段布好的方格网内按要求摊铺好填料，在填土表面设置10mm厚表面平整的小块钢板，振压前后的高程标准差小于3 mm，压实沉降差平均值不大于5mm，则认为压实合格.
4。3测量放样
原地面填筑前碾压完毕并检验合格后,由测量人员按对该试验段进行测点布置，并测量其高程(路面平行线分层控制填土标高）。然后分别测定30cm、40cm、50cm对应点的松铺高程和碾压成型后的对应点高程，以确定松铺系数.测点横向为中桩、距离左右边桩1米处、纵间距20m的矩形布置，填土边线比设计的要宽出0.3~0。5米，以确保路堤边缘的压实度。
第一层填筑就要形成从中间往两边倾斜的横坡,以利排水。
修好便道，挖好排水沟。每层上土前都要划出方格网。如下图所示:
7
8
9
4
5
6
1
2
3
4.4路基土方填筑
1. 基底处理一般规定
（1）应做好原地面临时排水设施,在路堤两侧开挖临时排水沟并与永久排水设施相结合。排走的雨水，不得流入农田、耕地；亦不得引起水沟淤积和路基冲刷。
（2）路堤修筑范围内，原地面的坑、洞、墓穴等，应用原地的土或砂性土回填,并按规定进行压实。
(3）路堤基底为耕地或松土时，应先清除有机土、种植土，平整后按规定要求压实.在深耕地段，必要时，应将松土翻挖，土块打碎，然后回填、整平、压实.
（4）路堤基底原状土的强度不符合要求时，应进行换填，换填深度，应不小于30cm,并予以分层压实，压实度不应小于93％。
2。 路堤填料规定:
(1）填土路堤填料石料含量应小于30%，不得使用淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土。
（2）液限大于50、塑性指数大于26的土，以及含水量超过规定的土，不得直接作为路堤填料.需要应用时，必须采取满足设计要求的技术措施，经检查合格后方可使用。
（3）钢渣、粉煤灰等材料，可用作路堤填料，其他工业废渣在使用前应进行有害物质的含量试验，避免有害物质超标,污染环境。
(4）捣碎后的种植土，可用于路堤边坡表层。
（5）路基填方材料，应经野外取土试验，符合下表规定时，方可使用。
填挖类型
路面底面以下深度（cm）
路基压实度(重型，%)
填料最小强度（CBR，%）
填料最大粒径（cm)
填方路基
上路床
0—30
≥96
8
10
上路床
30-80
≥96
5
10
上路堤
80-150
≥94
4
15
下路堤
150以下
≥93
3
15
零填及挖方路基
0—30
≥96
8
10
30—80
≥96
5
10
（6）施工取土
路基填方取土，应根据设计要求,结合路基排水和当地土地规划、环境保护要求进行，不得任意挖取,我段根据设计从指定取土场进行填料取土。
施工取土应不占或少占良田,尽量利用荒坡、荒地，取土深度应结合地下水等因素考虑，利于复耕。原地面耕植土应先集中存放，以利再用。
取土时，应符合下列技术要求：
1）取土坑与路基之间的距离，应满足路基边坡稳定的要求.取土坑与路基坡脚
之间的护坡道应平整密实，表面设 1%～2％向外倾斜的横坡。
2)取土坑兼作排水沟时，其底面宜高出附近水域的常水位或与永久排水系统及
桥涵出水口的标高相适应，纵坡不宜小于 0.2%，平坦地段不宜小于 0.1％。
3)挖掘机进行开挖取土时，应从上到下进行,并修整放坡，不得随意掏挖。
4）对取土造成的裸露面，应采取整治或防护措施，做到随时开挖随时防护。
3。 土方路堤填筑
（1)我标段试验路段路基设计宽度为24。5m，施工时按一侧加宽50cm施工，考虑排水设成2％的横坡.路基填筑前，先用白灰将试验段路基分隔成网格状,运料车每车输送土按4方计,路基填筑松铺厚度分别取30cm、40cm、50cm层厚，确定网格宽4m，长4m，每两车进料堆放在一个网格内。运料车从取土场运土进来按从K14+760至K15+000的顺序依次倒料入网格内，以便于车辆与压路机配合施工；路基两侧挂线控制厚度。
①土方路堤应分层填筑压实，用透水性不良的土填筑路堤时，应控制其含水量在最佳压实含水量±2％之内，若含水量低于2%,则在碾压前进行洒水翻土搅拌，合格后再碾压。
②土方路堤，必须根据设计断面，分层填筑、分层压实。
③路堤填土宽度每侧应宽于填层设计宽度，压实宽度不得小于设计宽度，最后削坡。施工时我段将加宽50cm的作业范围。
④填筑路堤宜采用水平分层填筑法施工。即按照横断面全宽分成水平层次逐层向上填筑。如原地面不平，应由最低处分层填起,每填一层,经过压实符合规范要求之并经监理工程师验收合格后，再填上一层。
⑤原地面纵坡大于12%的地段，可采用纵向分层法施工,沿纵坡分层，逐层填压密实。
⑥山坡路堤,地面横坡不陡于1：5且基底符合规定要求时，路堤可直接修筑在天然的土基上。地面横坡陡于1：5时，原地面应挖成台阶（台阶宽度不小于1m），并用小型夯实机加以夯实。填筑应由最低一层台阶填起，并分层夯实,然后逐台向上填筑，分层夯实，所有台阶填完之后，即可按一般填土进行。
⑦若填方分几个作业段施工，两段交接处,不在同一时间填筑，则先填地段，应按1：1坡度分层留台阶.若两个地段同时填，则应分层相互交叠衔接,其搭接长度,不得小于2m。
土方路堤施工的质量标准，见表。
土方路基质量检验标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
压实度
符合规定
查施工记录
2
纵断高程（mm）
+10，－20
水准仪:每200 m测4点
3
中位偏位（mm）
50
经纬仪：每200m测4处弯道加HY、YH两点
4
宽度（mm)
不小于设计值
米尺:每200m测4处
5
平整度(mm）
15
3m直尺：每200m测2处×10尺
6
横坡（％）
±0.3
水准仪：每200m测4断面
7
边坡
坡度
不陡于设计值
第200 m检查4次
平顺度
符合设计
(2）在车辆上料后，先用推土机摊铺，再用挖掘机进行整平,最后用平地机进行修整后使松铺厚度达到30cm，然后采用20T振动压路机进行静压、弱振、强振顺序碾压，碾压遍数不少于5遍，碾压后压实度检测达到93％,再采用YZ-32T，总压实力度不小于800KN，振动频率20-30HZ,振幅1-1。8mm的强振压路机进行补强碾压，使该层压实度大于94％，经监理工程师对压实度和平整度检验合格后,测出所布每个测点的高程和压实度.各层每强振碾压一遍需在碾压前已布置好的同一测点位置进行高程测量和压实度（测点300mm以下表面）检测。
①细粒土、砂类土和砾石土不论采用何种压实机械，均应在该种土的最佳含水量±2％以内压实。当土的实际含水量不位于上述范围内时，应均匀加水或将土摊开、晾干，使达到上述要求后方可进行压实。运输上路的土在摊平后，其含水量若接近于压实最佳含水量时，应迅速压实。
②用铲运机、推土机和自卸汽车推运土料填筑路堤时,应平整每层填土，且自中线向两边设置2％的横向坡度，及时碾压.
③压路机碾压路基时应按下列规定进行：
a. 碾压前应对填土层的松铺厚度、平整度和含水量进行检查，符合规范要求后方可进行碾压.
b。压实应根据现场压实试验提供的松铺厚度和控制压实遍数进行.若控制压实通数超过10遍，应考虑减少填土层厚。经监理工程师进行压实度检验合格后方可转入下道工序。不合格处应进行补压后再做检验,一直达到合格为止.
c.路基填土压实采用20T振动压路机先前碾压至93%的压实度，再用YZ—32T，800KN强振压路机压路机进行补强碾压至大于94％的压实度，第一遍采用不振动静压，然后先慢后快，由弱振至强振，直至达到各区的压实度，分别记录30cm、40cm、50cm的松铺厚度层内各区所采用的压实机械速度以及碾压通数。
d.振动压路机的碾压行驶速度开始时宜用慢速,最大速度不宜超过 4km/h;碾压时直线段由两边向中间,小半径曲线段由内侧向外侧，纵向进退式进行;横向接头对振动压路机一般重叠0。4～0。5m.对三轮压路机一般重叠后轮宽的1/2,前后相邻两区段（碾压区段之前的平整预压区段与其后的检验区段）宜纵向重叠1.0～1。5m。应达到无漏压、无死角，确保碾压均匀。
压实度经自检合格后，上报监理工程师检验合格后方可进行下道工序施工。
4.5 路基填筑注意事项
1. 路堤填土宽度每侧应宽于填层设计宽度50cm，压实宽度不得小于设计宽度，最后削坡.
2。 路基施工前，应切底清除路基范围内地表的原地表处理完成后，现场实测填前标高，并将标高报监理工程师检验认可。
3. 原地面整平碾压，回填砂砾，压实度达到90％以后，经验收合格后方可进行路基填筑，填筑路基宜采用水平分层填筑法施工。即按照横断面全宽分成水平层次逐层向上填筑。如原地面不平,应由最低处分层填起，每填一层，经过压实符合规定要求之后，再填上一层。
4. 两作业段交接处，不在同一时间填筑，则先填地段，按1：1坡度分层留台阶。若两个地段同时填，则分层相互交叠街接，其搭接长度,不得小于3m。
5。 压实应根据现场压实试验提供的松铺厚度和控制压实遍数进行。若控制压实遍数超过10遍，应考虑减少填土层厚.经压实度检验合格后方可转入下道工序。不合格处应进行补压后再做检验，一直达到合格为止.
6。 路基不得出现“弹簧”现象,如有应及时追踪有关人员责任后进行工序处理。
7。 为了保持路基能经常处于干燥，坚固和稳定状态，必须将影响路基稳定的地面水予以拦截，并排除到路基范围之外，防止漫流，聚积和下渗。路基在填筑过程逐层调出横坡,保证路基表面不积水，在路基试验段施工期时，不得任意破坏地表植被或堵塞水路；各类排水设施应及时维修和清理,保持其完好状态，使水流畅通不产生冲刷和淤塞;临时性排水设施应尽量与永久性排水设施结合起来,做到雨止路干.
8. 路床部分的填筑：无论石挖方路床还是填方路床，除填料强度和压实度要满足设计要求外,路床表面必须做成与路面一直的路拱横坡，以保证路面各结构层厚度均匀和内部排水的需要。采用机具碾压时，压实机具应先轻后重，压实速度宜先慢后快,在直线路段压实机具的运行线路应从路边缘向路中心碾压，再从路中心向两旁顺次碾压，以便形成路拱；设置了超高的曲线路段，应从低侧向高侧碾压，以便成单向超高坡度.
9. 填筑路基用土必须取样,试验符合技术规范要求,并在经监理工程师批准的取土场取土，不同土层不同土质按照JTG F10-2006《公路路基施工技术规范》分层填筑。
10. 在水田、堰塘等地势低洼、容易积水的路段，应结合排水沟的设置开挖临时排水沟，降低下水位，在清除表土后，进行晾晒并碾压密实.
4.6试验数据处理
施工时由质检、技术、试验、测量人员现场监督,作好原始记录工作.记录包括：压实设备类型、设备组合方式、碾压遍数、碾压速度、测量数据、试验数据，然后根据这些数据确定施工工序、填料的最佳松铺厚度和含水量等。
五、质量保证措施
我公司通过了GB/T19000—ISO9001质量保证体系。通过几年来质量保证体系的有效运行，质量管理已逐步实现了全过程控制。
在本合同段工程施工中，我们将更加注重质量保证体系的有效运行，严格执行公司的《质量手册》和《程序文件》，确保实现质量目标。
（1）项目经理部根据本工程的具体情况进行人员培训，增强质量管理业务水平和控制意识，树立“百年大计，质量第一；以质量促生产，生产保质量"的思想意识，实行个人责任制,贯彻执行“谁负责施工，谁负责质量，责任到人，人人有责"的原则。
（2）建立健全各项施工管理、技术管理、质量管理制度。各部门人员必须加强施工图纸、技术规范和质量检验评定标准的学习，施工过程中设专职质检员，对施工的各个环节、各个部位实行全面的质量管理和监督,促进工程进度，保质保量,按时近期各施工阶段下达的施工任务,工程质量达到优良工程，力争达到优质工程。
(3）测量控制也责任重大,放样必须准确无误,放样后须经监理工程师检验签字后方可进行施工,施工中应按照质量评定标准及技术规范进行定时定期的检测，发现问题立即改正，需返工的坚决执行，达到 施工放样准确无误，施工中严格控制,施工完成后复测检验，做好各阶段的测量原始记录。
（4）未经质检人员签字不得计价。施工中坚持“三检”制度,即自检、互检、交接检制度。建立质量例会制度，自工程开工之日起,实行三级质量例会制度.项目经理部每15天进行一次质量检查,各施工队每10天、班组每7天进行一次质量检查例会，分别由专职质量量和兼职质量员汇报近期质量情况,存在问题，质量例会针对存在问题，提出整改计划，内容包括:纠正要求，执行部门，完成时间和检查部门.质量例会由项目经理、施工队长、班组长等主要领导主持召开。质量问题整改计划由主管质量项目副经理签发。质量例会由质量检测人员做好记录资料。
（5）在施工过程中，严格按照《施工组织设计》中编制的施工方案及技术措施进行控制。
(6)对原材料的供应严格按照质量标准进行订货、采购和保管，原材料要按质量标准检查验收。保管中要防止损坏变质，不同规格的材料不混放，坚决做到不合格的不采购、不验收、不使用。
（7）按照施工组织设计,规定具体的施工工艺、方法、质量标准和检验手段，后续资源计划和进度安排,用以指导具体施工活动。坚持技术交底制度，对各个施工工序的技术交底，做到施工时人人心中有数，各个环节紧密配合，优质高效完成施工任务.
(8）组织项目部技术人员及施工队技术人员进行科技攻关，为施工技术提供依据.
（9）在施工过程中保护测量控制点不被破坏。并接受监理工程师指导。
（10）积极开展QC小组活动和技术攻关小组，对施工过程中遇到和措施和组织措施予以解决，以保证工程的质量。
(11）施工阶段是工程的形成阶段，是质量管理的主要环节.在施工过程中,坚持质量检查制度，每个工序完成和工序之间的搭接必须进行三检（自检、互检、专检)发现问题，及时整改。已完工序须经监理工程师检查和批准后才能进入下一道工序施工。严格执行工程项目的隐蔽记录，并经项目总工审核后报监理工程师签收.
（12)建立质量管理基金，根据施工质量和工作质量的情况进行相应的奖罚制度。把质量工作情况同职工的收入挂钩，实行奖优罚劣，对出现的质量问题，按“三不放过”原则严肃处理.
（13）认真如实做好施工原始记录,为施工检验和竣工验收打好基础。
（14）积极配合监理工程师的工作，认真执行监理工程师的指令.
（15）加强职工技术培训,提高技术水平和操作技能。
(16）积极开展质量创优活动，创优质工程.
六、安全保证措施
安全是保证施工质量、进度的前提，是生产的关键，本工程施工安全目标：严格执行安全生产操作规程，坚持安全生产，文明施工,杜绝重大的人员伤亡事故的发生，避免一般事故。
(1）加强各级人员安全教育，大力宣传安全生产，加强领导，人人重视，消除麻痹思想，学习和自觉遵守安全操作规程。
（2）经理部专设安全管理人员，施工现场（工区)设专、兼职安全员，负责日常安全生产检查，及时消除隐患,做到安全生产、文明施工.落实各种安全生产岗位责任制,广泛开展安全生产评比活动.
(3）定期进行全面安全检查、查隐患、查执行安全制度的情况，及时总结经验，对存在问题及时整改，对好的经验及时推广。
（4）对施工机械经常维修保养，使其处于良好的工作状态，严禁机驾人员带病上岗,违章操作。
（5）工地用电,必须由专职电工负责架设、安装，专人维修，专人管理,不得乱拉电线，乱装电器设备；严禁用铜丝代替保险丝,应安装漏电保护开关；保证夜间施工的照明、施工警示灯及警示牌。
(6）车辆运输过程中，严格注意交通安全，时刻保证车况良好，严禁无证无牌车辆上路施工。
七、环境保护措施
1. 由于工地施工车辆多且运输频繁，路损和掉渣现象必会发生，要及时做好道路保养和清扫工作。
2. 在村镇、居民区、学校、医院附近施工时,采取措施和改进施工方法，使施工产生的噪音和振动尽可能减至最低程度。
3. 施工使用的空压机、搅拌机、电锯、压路机、钻机等高噪音和高振动的施工机械，尽量避免夜间在居住区和敏感区施工作业，并采取消声、防振措施，使噪声和振动达到环境保护标准。
4。 路基开挖地段,边坡挖成后，及时做好防护工程,防止水土流失，减少生态环境的破坏。
5。 桥梁施工过程中，泥浆严禁排入河道，避免堵塞河道。
6. 生产、生活区等产生的所有生活垃圾,集运至当地环保部门指定的地点堆放，不得倒入河流、水塘等水域内，避免污染水体，淤积河流、水道或排水系统.
7. 水泥采取袋装或罐装运输，以达到抑尘目的。
连霍高速（G30）新疆境内小草湖至乌鲁木齐段改扩建工程第XWGJ-8标段
（K3572+300-K3588+000）
路基试验段施工方案
（K3583+800-K3584+000）

编 制：

审 核:

审 批：

中铁二十三局集团有限公司
连霍高速（G30）新疆境内小草湖至
乌鲁木齐段改扩建工程第XWGJ-8标段项目经理部
二〇一七年四月

目 录
一、 编制依据 1
二、 工程概况 1
2.1 工程概况 1
2。2 试验段的设置 1
三、 路基试验段施工目的 2
3.1 确定机械的规格、数量及最佳配套 2
3。2 确定施工工艺 2
3.3 确定最优的施工组织 2
四、 路基试验段工作安排 2
4.1 施工时间 2
4.2 施工准备 2
4。2.1 测量准备 2
4。2.2 试验准备 3
4.2.3 物资准备 3
4.3 施工组织机构 3
4.4 机械、人员配置 4
4。4.1 施工机械配置 4
4.4。2 主要试验检测仪器设备 5
4。4.3 主要测量仪器设备 5
4.4.4 人员配置 5
4。5 试验段施工任务 6
4.5.1 试验段施工工艺参数 6
4。5。2 资料收集、分析 6
五、 路基试验段施工工艺 7
5。1 工艺流程 7
5。2 施工方法 7
5。2.1 清表土、挖除盐渍土 7
5.2.2 设置排水系统 8
5.2.3 路基防渗处理 8
5.2.4 土方运输及摊铺 9
5。2.5 含水率检测及调整 10
5。2.6 整形碾压 11
5.3 检测签证 11
5.4 质量检测实测项目 12
5.5 注意事项 13
六、 质量保证管理措施 13
6.1 组织保证措施 13
6。2 工作保证措施 14
6.3 质量管理制度 14
6。4 技术保证措施 15
七、 安全生产管理措施 15
7。1 安全生产管理制度 15
7.2 安全生产费用管理制度 15
7.3 安全管理综合措施 16
7.3。1 安全生产教育与培训 16
7。3.2 现场安全技术管理 16
7.3。3 安全生产检查 16
7。4 专项安全生产措施 17
7.4。1 施工用电安全 17
7.4。2 机械设备和车辆安全 17
八、 施工环保、水土保持保证措施 17
8。1 目标责任制 17
8。2 环境保护措施 18
8.2.1 减小生态破坏 18
8.2.2 噪声控制 18
8.2。3 水环境保护 18
8.2.4 大气环境保护 18
8.2。5 固体废弃物处理 19
8。2。6 水土保持措施 19
九、 文明施工措施 19
9。1 完善健全管理制度 19
9。2 加强思想政治工作 19
9。3 文明施工技术措施 19

路基试验段施工方案
编制依据
1、连霍高速(G30）新疆境内小草湖至乌鲁木齐段改扩建工程第XWGJ—8标段两阶段施工设计图；
2、新疆维吾尔自治区公路施工标准化手册（第二册 路基工程）;
3、《公路路基施工技术规范》(JTG F10-2006)；
4、《公路工程质量检验评定标准（第一册 土建工程）》（JTG F80/1-2004）；
5、《公路土工试验规程》（JTG E40—2007）;
6、《新疆盐渍土地区公路路基路面设计与施工规范》（XJTJ01—2001）。
工程概况
工程概况
本项目为连霍高速(G30）新疆境内小草湖至乌鲁木齐段改扩建工程（第八合同段）。本合同段路线位于乌鲁木齐境内，经过乌鲁木齐县、天山区和沙依巴克区,与本项目衔接的主要有G30、S116、天山大道、西绕城高速等。起点里程K3572+300,终点里程K3588+000，全长15.700km,均为新建段。全线路基土石方数量为245万m³,平均每公里路基土石方为15.6万m³,路基施工以填方路堤为主。
试验段的设置
为确保路基填筑质量,规范路基填筑施工工艺及机械生产配置，结合现场实际情况，本标段拟选定在K3583+800-K3584+000段设置试验段，总长200m。该段填方高度在2.08m—3。32m之间，填方量约为14605m³,路面宽度为34.5m。根据图纸设计及要求，K3583+800-K3583+880段要进行盐渍土换填，K3583+800—K3584+000段应进行路基防渗处理。
该试验段路基地质条件、断面形式和其它路段基本相同，所以本试验路段在本标段填方路堤中具有代表性和参照性，且符合《公路路基施工技术规范》（JTG F10-2006)及《新疆维吾尔自治区公路施工标准化手册》关于路基试验段的有关规定。
路基试验段施工目的
确定机械的规格、数量及最佳配套
1、确定挖填平衡的推土机、挖掘机与自卸汽车的配合方法；
2、确定一般地段路基填筑、压实各工序机械设备的选型配套问题;
3、确定换填砾类土地段路基填筑、压实各工序机械设备的选型配套问题。
确定施工工艺
1、最佳含水量及施工偏差范围；
2、最大压实厚度、松铺系数、每车的体积、卸土间距；
3、碾压遍数、压实顺序、碾压速度与压实度的关系;
4、标高、边坡、横坡的测控方法。
确定最优的施工组织
1、确定取土、装土、运输、铺筑、压实各工序间的配合衔接问题;
2、确定测量人员、现场工程师、机械操作手、试验人员、普工的协作、联络调配问题。
路基试验段工作安排
施工时间
根据现场实际情况及以往施工经验，试验段施工分为三个阶段进行，具体时间安排如下：
1、准备阶段：2017年4月18日至2017年4月25日；
2、施工阶段：2017年4月25日至2017年5月20日
3、试验段总结阶段：2017年5月20日至2017年5月30日。
施工准备
测量准备
路基试验段开工前做好施工测量工作,其内容包括导线、中线水准点复测、横断面检查与补测,增设水准点等工作。施工放样时,根据路线中桩、设计图表和施工工艺准确放出路基中线、路堤坡脚及边沟具体桩位,在距线路中心一定安全距离处设立控制桩，其间隔不宜大于20m，并标明桩号与线路中心填挖高度。
试验准备
路基试验段施工前,试验室人员根据设计文件提供的资料，对取自取土场的路基填料进行复查和取样试验工作。取土场用作填料的土进行相关试验项目,其试验方法按《公路土工试验规程》（JTG E40-2007）执行.试验项目如下：
1、液限、塑限、塑性指数、天然稠度；
2、颗粒大小分析试验；
3、含水率试验；
4、密度试验；
5、相对密度试验；
6、土的击实试验;
7、土的承载比试验(CBR试验）；
8、有机质含量及易溶盐含量试验;
9、冻胀和膨胀试验。
物资准备
路基填筑填料来自K3583+800线路左侧2.3km取土场，防渗路基砂砾、防渗土工布等材料已确定，并经监理检验合格可以使用，由物资设备部负责取料调运并按施工现场需求供应。
施工组织机构
项目部施工组织机构见下图(下一页)：

图 0Error! Bookmark not defined. 项目部施工组织机构图
机械、人员配置
施工机械配置
根据《新疆维吾尔自治区公路施工标准化手册（第二册 路基工程）》的相关要求，结合现场实际，试验段拟用施工机械配置见下表：
表 0Error! Bookmark not defined. 施工机械配置
序号
设备名称
规格型号
单位
数量
1
平地机
SEM919
台
1
2
振动压路机
山工22t
台
2
3
洒水车
12t
台
2
4
推土机
SEM816
台
1
5
挖掘机
佳友360
台
2
6
自卸车
北方奔驰NG808
辆
5
7
装载机
SEM650B
台
2
8
交通车

辆
1
主要试验检测仪器设备
根据须要检测的试验项目,确定试验使用的主要检测仪器设备.详见下表:
表 0Error! Bookmark not defined. 主要试验检测仪器设备
序号
仪器设备名称
规格型号
单位
数量
1
灌砂筒
Ф150mm
套
2
2
电子秤
1g
台
2
3
电子天平
0。01g
台
2
4
数显恒温干燥箱
45cm×55cm
个
1
5
弯沉仪
5。4
套
1
6
直尺
3m
把
1
主要测量仪器设备
根据现场需要，确定使用的主要测量仪器设备。详见下表：
表 0Error! Bookmark not defined. 主要测量仪器设备
序号
仪器设备名称
规格型号
单位
数量
1
水准仪
苏光DSZ2
台
1
2
GPS接收机
中海达V90
台
1
3
钢尺
80m
把
2
人员配置
根据《新疆维吾尔自治区公路施工标准化手册(第二册 路基工程）》的相关要求，结合现场实际,路基试验段填筑人员配置情况见下表：
表 0Error! Bookmark not defined. 人员配置情况
序号
岗位
数量
主要人员姓名
1
技术负责人
1
文超
2
施工负责人
1
刘庆斗
3
试验负责人
1
占景冈
4
施工技术员
3
陈令、杨泽舟、田豪
5
测量员
3
成晓强、申小超、韩峰
6
质检员
1
王匡
7
实验员
3
张好鹏、张闯、吴志文
8
收料员
1
/
9
机械司机
16
/
10
民工
4
/
合计
34
/
试验段施工任务
试验段施工工艺参数
试验段填料按路幅全宽均匀摊铺,摊铺厚度按20cm、25cm、30cm三种，选择即有利于施工进度、能达到设计压实标准的施工厚度（松铺厚度可先按30cm试验,能满足要求时不需再进行其它厚度填筑试验)。
填料含水率按土工试验报告中最优含水率=4。8%±2%控制，路基试验段拟选工艺参数如下：
表 01 路基试验段拟选工艺参数
松铺厚度
碾压组合方式
20cm
1遍静压+k遍振压+1遍静压
25cm
1遍静压+k遍振压+1遍静压
30cm
1遍静压+k遍振压+1遍静压
注：上表中k值为实测压实度达到设计和规范要求时的振压遍数。
资料收集、分析
1、在路基试验段的施工过程中，通过详细记录所用机械台数与完成工程量的关系。机械的配套以挖掘机的能力决定其它配套机械的数量，同时应特别注意的是要保证有足够数量的压实机械，从而根据挖掘、装载、运输、填筑、碾压等各种机械施工的实际功能，选择有效的机械组合，确定配套的机械数量。
2、试验段填筑时,通过各层填料的松铺厚度、开始碾压前的含水率、各次振压完毕后的压实度、路床顶面的弯沉值的详细记录，可以分析确定出最佳含水量及施工偏差范围、最大压实厚度、松铺系数、碾压遍数、压实顺序、碾压速度与压实度的关系。
3、通过试验段的施工,发现取土、装土、运输、铺筑、压实等各工序间和测量人员、现场工程师、机械操作手、试验人员、普工等各专业工种间的配合衔接问题.通过对以上问题研究和讨论，及时实施相应措施，在试验段施工中纠正改进，为以后的工作提供切实可行的问题解决方法。
路基试验段施工工艺
工艺流程
试验段（含盐渍土换填、防渗处理）路基填筑施工工艺流程图如下：

图 01 试验段路基填筑工艺流程图
施工方法
清表土、挖除盐渍土
根据图纸要求和测量放样的成果,对路基试验段的原地面进行清表或挖除盐渍土,清理深度应根据种植土或腐质土的厚度决定，一般清表土厚度约为30cm.清出的种植土、腐质土、垃圾等集中堆放于线路右侧的路基坡脚至用地红线右边界的范围内并要求形状规整.挖除的盐渍土集中运至K3575+700处Q5弃土场。在清表或挖除盐渍土完成后,应对基底进行整平压实,压实度不小于90%以后才可以进行后续施工。基底检测项目及主要试验仪器设备表如下：
表 0Error! Bookmark not defined. 基底检测项目及主要试验仪器设备表
序号
检测项目
检测方法
检测频率
主要试验仪器设备
1
土质鉴定

各种土质
土工试验仪器设备
2
击实
重型击实
各种土质
重型击实仪
3
压实度
灌砂法
每200m取4个点
灌砂筒
4
含水率
灌砂法
每200m取4个点
灌砂筒
设置排水系统
根据设计图纸尺寸放出路基坡脚、边沟位置，并结合施工实际，修建需要的临时排水工程。保证路基不受水的侵害及雨水冲刷。
路基防渗处理
路基防渗处理时先铺设5cm厚砂砾，整平后铺设防渗土工布，最后再铺设5cm厚砂砾，整平.示意图如下：

图 0Error! Bookmark not defined. 路基防渗示意图
（1） 施工方法
1、根据路基宽度，先铺设一层5cm厚砂砾,砂砾铺设宽度比两侧路基设计坡脚线均宽出60cm。
2、摊铺完成后对砂垫层进行碾压,碾压采用静压。碾压后的砂垫层应表面平整,凹凸不平的部分采用人工配合机械找平。铺设用的砂砾最大粒径不得大于20mm。
3、然后铺设一层土工布，土工布采用人工铺设,土工布铺设宽度比两侧路基设计坡脚线均宽出60cm。
4、土工布沿路线纵向铺设,摊铺时应平顺、无折皱.
5、土工布连接采用搭接法，纵、横向搭接宽度均不应小于30cm。土公布纵向接长时，搭接处纵缝应错开不小于100cm。土工布应严格按高处压低处的方式进行搭接.
6、土工布铺设完成，验收合格后,接着再铺设一层5cm厚砂砾,砂砾铺设宽度比两侧路基设计坡脚线均宽出30—40cm，凹凸不平的部分采用人工配合机械找平。
7、待砂砾垫层上填土压实后的厚度大于30cm后，再回折超宽部分土工布并贴于填土坡面上，接着用土覆盖保护，以防土工布受到损坏。
（2） 注意
