某工程ppr管道施工方案

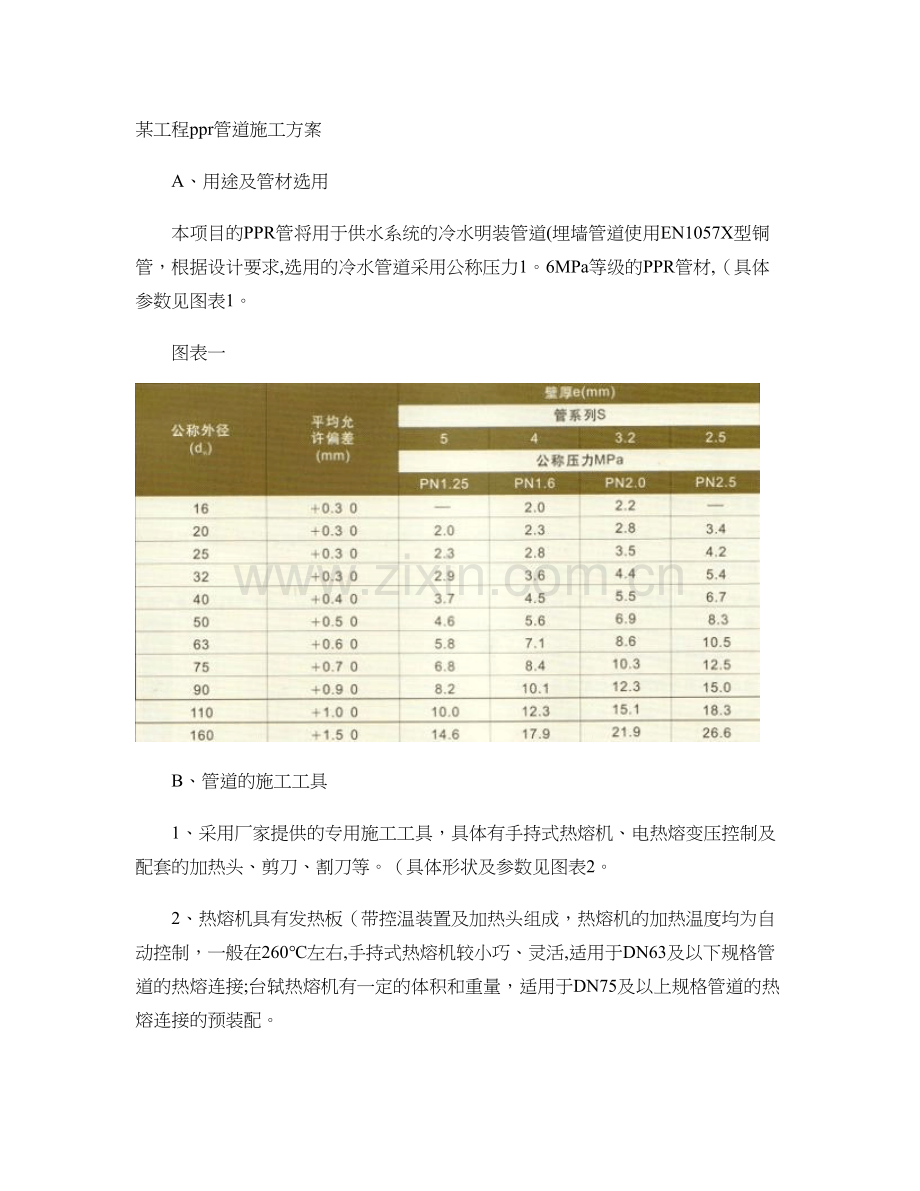

A、用途及管材选用
本项目的PPR管将用于供水系统的冷水明装管道(埋墙管道使用EN1057X型铜管，根据设计要求,选用的冷水管道采用公称压力1。6MPa等级的PPR管材,（具体参数见图表1。
图表一

B、管道的施工工具
1、采用厂家提供的专用施工工具，具体有手持式热熔机、电热熔变压控制及配套的加热头、剪刀、割刀等。（具体形状及参数见图表2。
2、热熔机具有发热板（带控温装置及加热头组成，热熔机的加热温度均为自动控制，一般在260℃左右,手持式热熔机较小巧、灵活,适用于DN63及以下规格管道的热熔连接;台轼热熔机有一定的体积和重量，适用于DN75及以上规格管道的热熔连接的预装配。
3、厂家提供的热熔机具的电源为220V，功率有750W和1500W两种,其中750W热熔机具适用于DN63及以下规格管道连接;1500W热熔机具适用于DN75及以上规格管道的连接。
C、施工前的准备工作
1、根据图纸要求,选择符合设计要求的管材及配件;
2、检查待安装的管材、管件的品种规格是否符合施工要求。
3、检查所使用的热熔机具及加热头、剪刀或割刀是否符合要求和正常使用,使用的电源及电线是否正常和安全.
D、管道的连接和施工安装
1、热熔工具接通电源(220V,等到工作温度指示灯亮(绿灯后,方能开始操作。
2、管材切割前,必须正确丈量和计算好所需长度,用记号笔在管表面划出切割线和热熔连接深度线,连接深度应符合下表的要求。
3、切割管材,必须使端面垂直于管轴线.管材切割应使用管子剪或管道切割机.(注：用钢锯锯断管材的方法,不宜使用，若使用时，应清除锯口的毛刺
4、管材与管件的连接端面和熔接面必须清洁、干燥、无油污。
5、熔接弯头或三通时,按图纸设计要求,注意管线的走向，在管件和管材的直线方向上,用辅
助标志标出位置。
6、加热:管材、管件应同时无旋转地将管端导入加热套内,插入到所标记的连接深度，加热时间应符合下表要求。
7、达到规定的加热时间后，将管材与管件从加热头和加热套上同时取出,迅速无旋转地直线均匀地插入到所标深度，使连接周围形成均匀的凸缘。
8、在规定的加工时间内,刚熔接好的接头允许立即校正，但不得旋转。
9、在规定的冷却时间内,应扶好管材管件,使它不受扭、受弯和受拉.
10、具体连接方法及步骤见图表3-1至图表3-6。

1. 配管后,在管材插入端做好承插深度标记.
2. 清洁管材与管件连接端面。将管材穿入管接盖。
3. 用热熔机对所要连接的管材与管件进行加热。加热参数应符合相关热熔机技术要求。
4。 达到加热时间后，立即把管材与管件同时取下，迅速无旋转地直线均匀插入到所标记的深度,使接头处形成均匀凸缘。
5. 焊接完成后套上管接盖。
6。 管材与管件完全熔为一体,真正完美的吻合。
11、附热熔连接技术参数表。(图表4
图表四：见下页

E、法兰连接
1DN75以上的管道,水平走向每隔18米左右用法兰连接;立管每隔2至3层（视楼层高度而定用法兰连接。
1、金属法兰盘预先套PPR管道上。
2、 PPR法兰套与管材连接步骤同热熔连接方式。
3、校直两对应的连接件,使连接的两片法兰垂直于管道中心线,表面相互平行。
4、法兰的衬垫,应采用符合卫生要求的耐热橡胶圈.
5、应使用相同规格的螺栓，安装方向一致,螺栓应对称紧固，螺栓螺帽宜采用镀锌件。
6、连接管道的长度应精确,当紧固螺栓时不应使管道产生轴向拉力
7、法兰连接部位应设置支、吊架。
8、不同材质的法兰连接方法详见连接示意图（图表5

F、与不同材质管件连接方法
PPR管与金属管道及其配件、卫生器具的接口连接，可采用带金属嵌件配件（例如有嵌铜或嵌不锈钢的各类型内外螺纹接头,以保证连接件材质相同或相近,详见图6。
图表六：

G、管道变形的补偿
管道系统固定支架间应设置补偿措施，以减少和吸收伸缩量,管段不出现挠度，保证系统正常工作，通常用以下措施:
1、管道系统进行折角转弯，利用转弯部位悬臂管段因伸缩产生的摆幅进行补偿,这类补偿方法的悬臂段称为自由臂，详见图3。自由臂补偿最为简单可靠，系统应优先选用.
2、管路系统的直线管段加工成环形或Ⅱ型补偿器，以形成二个自由臂进行补偿（详见图表7、8。
图表七：

3、整个管路系统除利用自由臂补偿外,将设置在固定支架间的全部活动布置成固定支架，即采取化整为零的技术措施。
以上各种补偿或吸收措施,应根据设计或施工现场条件合理选用。
H、管道施工的其他事项
1、根据xxxx项目的特点和规范要求,在穿越防火分区的墙体或楼板层时，安装消防部门认可的防火圈.
2、冬季施工气温在0℃以下时，应注意管材的冷脆性
I、支、吊架安装
1、管道安装时必须按不同管径和要求设置卡或支、吊架，位置应准确,埋设应平整。管卡与管道紧密,但不得损伤管道表面。
2、立管和横管支、吊架或管卡的间距,应符合下表的要求.(图表9
图表九：

3、采用金属管卡或金属支、吊架时，卡箍的内侧面应为圆柱面,卡箍与管道之间应夹垫塑胶类垫片。固定支、吊架的架本体，应有足够的刚度，不得产生弯曲变形。
4、管道与金属管配件连接部位，管卡或支、吊架应设在金属管配件一湍。
5、三通、弯头、接配水点的端头、阀门、穿墙(楼板等部位,应高可靠的固定措施,用作补偿管道伸缩变形的自由臂，不得固定。
J、安全施工
1、使用热熔或电熔焊接机具时，应核对电源和电压,遵守电器工具安全操作远程,注意防潮,保持机具清洁。
2、操作现场不得有明火，不得存放易燃液体,严禁对给水聚丙烯管材进行明火烘弯。
3、管道连接前应给检查管内有无异物阻塞，施工临时停止时，应将管口临时封堵。
K、管道试压及验收
1、冷水管的试验压力，应为管道系统工作压力的1.5倍，但不得小于0.9MPa.
2、管道的水压试验应符合下列规定:
（1 热熔连接的管道，水压试验时间应在连接完成24h后进行;
（2 水压试验之前,管道应固定牢固，接头须明露；
(3 管道注满水后,先排出管内空气,进行水密性检查；
（4 加压宜用手动泵，缓慢升压,升压时间不应小于10min,测定仪器的压力精度不应低于0。01MPa;
5 升压至规定试验压力（在30min内，允许2次补压至试验压力，稳压1h，检验应无渗漏，压力降不得超过0。06MPa；
（6 第一次试压合格后,对系统进行第二次试压，在设计工作压力的1。15倍状态下,稳压2h，压力降不得超过0。03MPa；同时检查无发现渗漏,水压试验为合格。
3、竣工质量应符合设计要求和规范的有关规定。
4、验收时还要包含下列内容:
（1管道支、吊架安装位置的准确性和牢固性;
（2保温材料的厚度及其做法;
(3各类阀门及配水五金件启闭灵活性及固定性;
(4同时开放的配水点，其额定流量是否达到设计要求；
（5坐标、标高和坡度的正确性;
（6连接点或接口的整洁、牢固和密封性。
新里城观澜苑混凝土工程
(高层住宅1#楼→ 13#楼)
专
项
施
方
案
编制单位：浙冮宝业建设集团有限公司
编制日期:2011年7月20日
一、编制依据
1。1《建筑工程施工质量验收统一标准》 GB50300—2001
1.2《混凝土结构工程施工质量验收规范》 GB50204—2002
1.3《建筑工程质量检验评定标准》 GB50300-2001
1。4《建筑地基与基础工程施工质量验收规范》 GB50202-2002
1.5《混凝土结构施工图平面整体表示方法制图规则和构造详图》
03G101-1
1.6《混凝土强度检验评定标准》 GBJ107—87
1。7《混凝土泵送施工技术规程》 JGJ/T10—95
1.8《普通混凝土用砂质量标准及检验方法》 JGJ52-92
1。9《普通混凝土用碎石及卵石质量标准及检验方法》 JGJ53-92
1。10《普通混凝土配合比设计规程》 JGJ55—2000
1。11《奇瑞新里城观澜苑工程施工组织总设计》
1。12图纸会审纪录及设计变更通知单
1.13其他相关文件
二、工程概况
2.1工程简介
奇瑞新里城、观澜苑项目工程位于芜湖经济技术开发区尖山路以西、泰山路以北由13幢商住楼组成,编号分别为1#～13#.
1#、2#楼地下一层，地上28层,其中地下一层为自行车库，1—28层为商品住宅，屋顶设机房层。建筑总高度为81.65米.建筑基底面积为756。88平方米，建筑面积为20727。19平方米。±0。000相于绝对标高髙9。450M， 室内外高差450MM 。
3#楼地下一层,地上18层，其中地下一层为自行车库，1—18层商品住 宅，屋顶设机房层。建筑总高度为52.650米。建筑基底面积为571。06平方米，建筑面积为10034.14平方米。±0.000相于绝对标高髙9。450M， 室内外高差450MM 。
4＃、8#楼地下一层，地上26层，其中地下一层为自行车库,1—26层为
商品住宅,屋顶设机房层。建筑总高度为75.850米.建筑基底面积为756.81平方米，建筑面积为19254.07平方米.±0.000相于绝对标高髙9.450M， 室内外高差450MM 。
5#、6＃、7#、10＃楼地下一层，地上18层，其中地下一层为自行车库,1—18层商品住宅，屋顶设机房层.建筑总高度为52。650米。建筑基底面积为397.26平方米，建筑面积为7045.36平方米.±0。000相于绝对标高髙
9。450M, 室内外高差450MM 。
9＃楼地下一层，地上18层，其中地下一层为自行车库,1—18层商品住宅，屋顶设机房层。建筑总高度为52。650米。建筑基底面积为721.60平方米，建筑面积为12858.98平方米.±0.000相于绝对标高髙9。450M， 室内外高差450MM .
11#、12＃、13＃楼地下一层，地上28层，其中地下一层为自行车库，1-28层为商品住宅，屋顶设机房层。建筑总高度为95。700米.建筑基底面积为476.4平方米，建筑面积为15540。37平方米。±0.000相于绝对标高髙9.450M， 室内外高差450MM 。
地下停车库结构形式为梁板式(地下反梁形式 ，本设计总建筑面积为43335平方米，共有10个防火分区面积不超过4000平方米.本工程建筑耐久年限为三类,耐火等级一级，建筑防水等级为二级,抗震设防烈度为六度，建筑结构安全等级为二级，抗震设防类别为丙类，设计使用年限为50年。
三、工程特点、难点分析
3.1工程特点
本工程设计的混凝土主体结构工程中主要是钢筋砼剪力墙结构，由于是住宅工程，剪力墙大部分为短肢墙,楼栋号多，在6层以下混凝土实际施工中采用45m 混凝土移动泵车，6层以上采用地泵。
3。2难点分析
由于工期紧、质量要求高；本工程最终质量目标为芜湖市安全文明标化工地,施工标准要求高；主体结构的施工，必须合理分段组织交叉流水施工.对原材料选用、配合比设计、试配、搅拌计量及浇筑后的养护均有较高的要
求.施工中必须认真抓好每一个环节，确保混凝土的施工质量。
四、施工部署及计划安排
4.1施工部署
以设计施工图纸分为内外两个区域,内部从10#、5#、7＃楼；外部依次施工.根据以上特点拟安排两个施工区进行混凝土工程的施工。
4.2施工力量安排
本工程施工工期紧，质量要求高,除必须配备施工经验丰富、组织能力强的项目班子外,施工力量的投入是根本保证。根据本工程的施工规模与施工进度，内外施工区域的土建工程施工人员配备要满足施工要求。
五、现场布置
5.1道路布置
施工主道路沿建筑物一侧布置
5.2道路做法
5。2。1道路具体做法为:素土夯实；30cm 厚碎石压实基层；10cm 厚碎石面层,20cm 厚C20砼浇灌。主要通道路面宽度为6米，设置排水沟与主干道排沟相接。
5。2。2场区地面硬化
施工现场和临时加工场区场地硬化标准：施工现场、加工区、生活场地内的道路、场地进行硬化处理。硬化场地及路面应控制好标高,确保表面平顺，做到场内排水畅通，无积水现场,并在整个施工过程中加以维护。场地硬化的具体做法为：素土夯实;15cm 厚碎石压实基层；10cm 厚碎石面层，8cmC20砼浇灌。
5.3施工机械布置
施工期间的机械布置，在施工现场主要为塔吊、输送泵（地泵，汽车泵）。 汽车泵以流动为主，根据工程进度安排，有计划地进、退场,不长时间占用场地。模板、钢筋加工机械及混凝土搅拌机械（拌合砂浆用）布置在施工区域内。按钢筋配料表加工成型后经垂直运输吊放并水平运输至施工工作面后人工绑扎安装。
六、混凝土施工
6.1混凝土浇筑前的准备
6.1.1机具、材料准备
①机具准备及检查
混凝土浇注前，对料斗、串筒、振动器及振动棒、混凝土泵、布料机等机具设备按需要准备落实。对易损机具应有备用,所用的机具均应浇筑前检查和试运转，同时配有专职技师以便随时维修.
②材料准备
本工程混凝土为商品混凝土，由商品混凝土生产厂家提供的预拌砼。 对商品混凝土重点是严格控制混坍落度，必须根据配合比的要求及施工规范的要求, 车车做坍落度检验, 并且有检验记录, 对不符合要求的， 一律退回, 严禁使用。
③在混凝土浇筑期间，要保证现场水、电、照明不断。可事先与水、电供应部门取得联系,确保工程正常用电。
④掌握天气季节变化情况，对气象部门加强预测预报的联系工作，在每一施工段浇筑混凝土时，掌握天气的变化情况尽量避开雨天，以确保混凝土的浇筑质量。
⑤检查模板、支架、钢筋和预埋件
在混凝土浇筑之前，应检查和控制模板、钢筋、保护层和预埋件等的几何尺寸、规格、数量的位置，其偏差应符合施工规范要求，在检查时应注意以下几点：
a 模板的标高，位置和构件的截面尺寸是否符合设计要求.
b 所安装的支架是否稳定，支撑和模板的固定是否牢靠。
c 混凝土浇筑前，模板内的垃圾、木片等应清除干净。
⑥作好技术准备
对施工人员进行技术交底,请业主、监理人员对隐蔽部位进行验收,填好隐蔽验收记录,严格执行混凝土浇灌制度。
6。2混凝土的运输及泵送
（1混凝土的运输
搅拌车的转速应按搅拌站对装料、搅拌、卸料等不同要求或搅拌车产品说明书要求进行转动,以保证产品质量。
(2混凝土泵送管铺设
a 在输送管的末端设S 形弯头并使用软管布料，以增大管内砼的摩阻力。 b 混凝土输送管道的直管布置应顺直，管道接头应密实不漏浆,转弯位置的锚固应牢固可靠。
c 凡管道经过的位置要平整，管道应用支架或木方等垫固，不得直接与模板、钢筋接触，若放在脚手架上，应采取加固措施。
d 对施工中途新接驳的输送管应先清除管内杂物，并用水或水泥砂浆润滑管壁。
e 垂直向上管和靠近混凝土泵的起始混凝土输送管宜用新管或磨损较少的管。
(3混凝土泵送
a 在混凝土泵送前,先用适量的水湿润泵车的料斗，泵室及管道等混凝土接触部分，经检查管路无异常后，用1：1水泥砂浆进行润滑压送。
b 开始泵送时，泵机宜处于低速运转状态，转速为500-550r/min，要注意观察泵的压力和各部分工作情况，输送压力一般不大于泵主油缸最大工作压力的1/3，能顺利压送后,方可提高到正常运转速度.
c 泵送混凝土工作应连续进行,当混凝土供应不足或运转不正常时，可放慢压送速度，以保持连续泵送。慢速泵送时间，不超过从搅拌到浇筑完毕的允许连续时间.
d 当遇到混凝土压送困难、泵的压力升高、管路产生振动时，不要强行压送，应先对管路进行检查，并放慢压送速度或使泵反转，防止堵塞。当输送管堵塞时,可用木槌敲击管路，找出堵塞管段，将混凝土卸压后，拆除被堵管段，取出堵塞物，并检查其余管路有无堵塞，若无堵塞再行接管，重新压送时先将空气排尽后,才能将拆卸过的管段接头夹箍拧紧。
e 泵送过程中，应注意料斗内混凝土保持不低于料斗上200mm ，如遇吸
入空气，应立即使泵反向运转，将混凝土吸入料斗排除空气后，再进行压送。
f 在泵送混凝土过程中，看泵送中断时间超过30min 或遇压送困难时，混凝土泵应做间隔推动，每4—5min 进行4个行程的反转，以防止混凝土离析或堵塞。
6.3混凝土的浇筑方法
本工程采用混凝土墙板与梁板混凝土一次浇筑完成的施工方法。 混凝土工程具体施工方法
（一 先根据浇筑段墙体轴线长度和墙厚计算出的方量，搅拌与混凝土同配比的无石子砂浆，盛放在灰槽之中(一次不宜搅拌太多.若自拌混凝土，可随用随拌；若预拌混凝土，可根据浇筑量分阶段要结合砂浆 。然后浇筑在底部接槎处约10cm 厚，用铁锹均匀人模，不得用泵管直接灌人模内,人模应根据墙体混凝土浇筑顺序进行(应根据现场隋况确定混凝土浇筑顺序 ,随浇筑砂浆随浇筑混凝土,禁止一次将一段全部浇筑,以免砂浆凝结.
(二 浇筑时，要将泵管中砼喷射在溜槽内，由溜槽人模.注意随时用布料尺杆丈量砼浇筑厚度，分层厚度为振捣棒作用有效高度的1。25倍(一般ф50振捣棒作用有效高度为470mm ,墙体要连续浇筑，严格按照墙体混凝土浇筑顺序图的要求按顺序分层浇筑、振捣。砼下料点应分三点布置。在砼接槎处应振捣密实，浇筑时随时清理落地灰.
(三 振捣点要求均匀分布，一般应≤50cm ，同时根据钢筋的密集程度，应配备少量的中30振捣棒。
(四 洞口进行浇筑时,洞口两侧浇筑高度应均匀对称,振捣棒距洞边≥30cm ，从两侧同时振捣，以防洞口变形.
(五 在钢筋密集处或墙体交叉节点处,要加强振捣,保证密实。
(六 在振捣时,要派专人看模,发现有胀模、跑位等情况时及时处理，以保证砼的结构尺寸及外观.
（七 振捣:振捣器的水平移动间距根据振捣棒的有效长度确定，振捣上层砼时,应插入下层砼内的深度不小于50mm ，振捣要做到“快插慢拔",并且要上下微微抽动，以使上下振捣均匀。在振捣时，使砼表面呈水平，不再
显著下沉、不再出现气泡表面泛出灰浆为止。振捣中,避免碰撞钢筋、模板、预埋件等，发现有位移、变形，与各工种配合及时处理。
(八 墙上口找平：砼振捣完毕，将上口甩出的钢筋加以整理，木抹子按标高线控制（比顶板底高2~3cm ，将表面找平.注意将施工缝的部位密实成型。
（九 墙体混凝土试块按要求现场应取一组标准养护试块（如混凝土方量大，应按试验要求取 、一至四组同条件养护试块（一组为检验7。5MPa 强度,一组为检验1。2MPa 强度 .
(十 按同条件砼试验单提供的数据控制好拆模时间(同条件试块强度达到1.2MPa ,使拆模时墙体不粘模、不掉角、不裂缝，无砼的质量缺陷，达到光滑平整，养护根据现场情况提供不同方法。
(十一 墙体混凝土养护：墙体混凝土应派专人养护，养护方法一般为刷养护剂或喷水养护.喷水养护应每隔2小时养护一次，养护期不小于7天.刷养护剂时，基层应撒水湿润，待表面无明水时,开始刷养护剂，刷完养护剂后，严禁再向墙面喷水养护.
七、成品保护
1、砼振捣过程中要保护墙体甩出钢筋，施工完毕后及时调整钢筋位置.
2、应保护好预留洞、预埋件及预埋套管等。
3、秋冬季节，应注意对墙体的养护，防止风干，引起墙面龟裂.
4、对于门窗洞口边角部分，应用废竹胶板进行保护。
5、模板拆除时，防止大模碰坏墙体。
6、上层墙体浇注时，水泥浆流人下层应及时清理干净。
八、质量通病及防治
8。l 墙体烂根：砼浇筑前，先均匀浇筑10cm 水泥砂浆,砼坍落度要严格控制，防止砼离析，下部振捣应认真操作.
8.2洞口位移变形：浇筑时防止砼冲击洞口模板，洞口两侧应对称、均匀进行浇筑振捣.模板穿墙螺栓应紧固。
8。3墙面气泡过多:振捣时应全部排出气泡，注意“快插慢拔”,至表
面不泛气泡为止,模板表面要洁净。
8.4混凝土浇筑质量控制要点
8。4.1混凝土浇筑时不得随意挪动钢筋,以防止钢筋位移。混凝土浇筑后派专人检查钢筋的保护层和位置,并随时调整.
8.4。2浇筑墙、梁、板混凝土时,派专人随时用木锤轻击模板，检查混凝土振捣情况防止漏振.
浇筑墙混凝土时，要用标尺标控制混凝土的浇筑厚度，严禁一次过厚浇筑.
8.4。3按先梁后板顺序用赶浆法,从梁端开始逐步浇筑，未浇筑的楼板钢筋和模板。楼板混凝土浇筑完成后，在混凝土初凝前，能上人时，用大杠、抹子在表面抹平压实边抹边退。压光抹平不少于3遍。
8.4。4浇筑梁板混凝土时,要设置操作马蹬,严禁任意踩踏顶板钢筋。
