般刷浆工程施工工艺标准.doc

般刷浆工程施工工艺标准完整
(完整版资料，可直接使用可编辑，推荐下载）

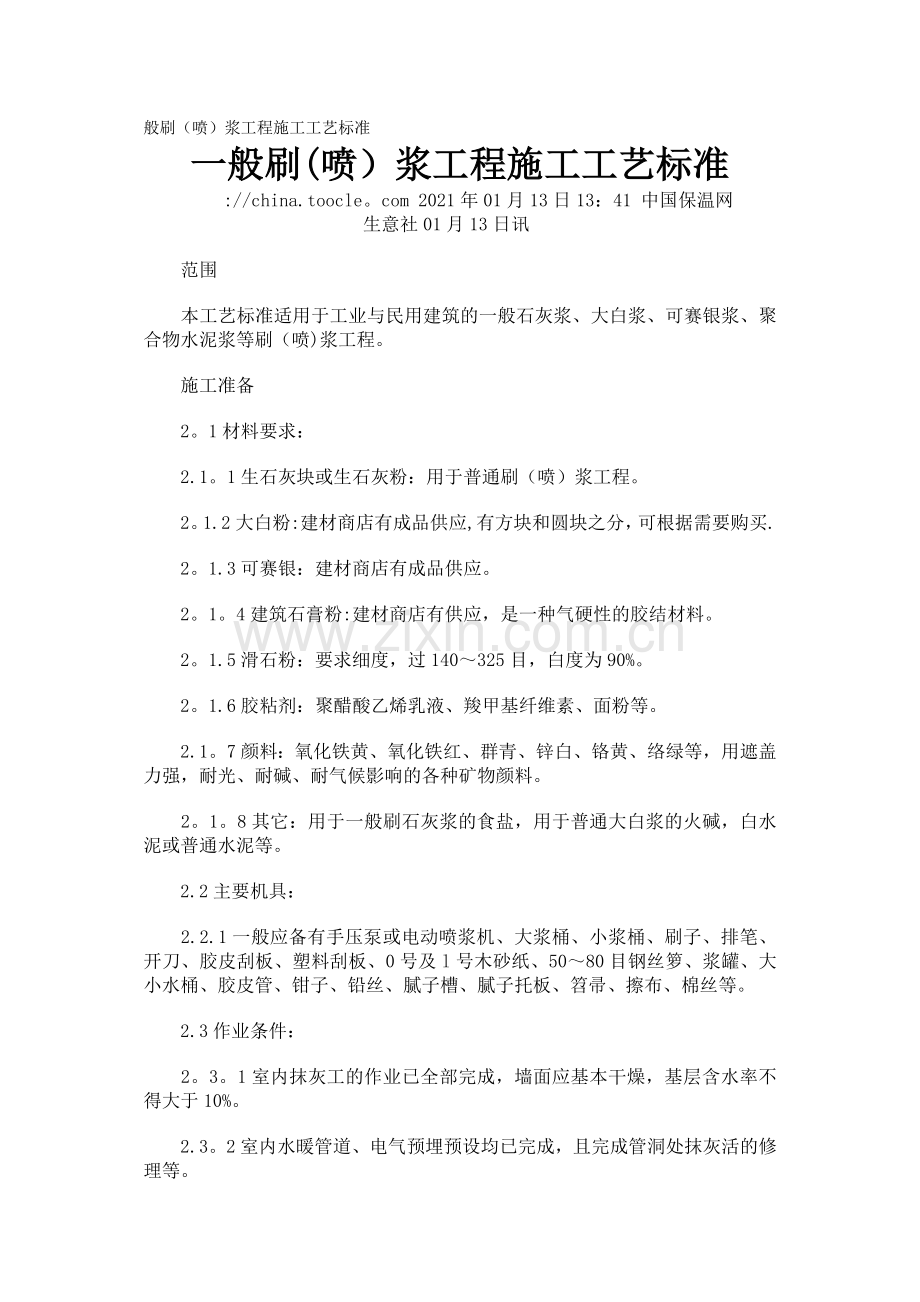

般刷（喷）浆工程施工工艺标准
一般刷(喷）浆工程施工工艺标准
://china.toocle。com 2021年01月13日13：41 中国保温网
生意社01月13日讯
　　范围
　　本工艺标准适用于工业与民用建筑的一般石灰浆、大白浆、可赛银浆、聚合物水泥浆等刷（喷)浆工程。
　　施工准备
　　2。1材料要求：
　　2.1。1生石灰块或生石灰粉：用于普通刷（喷）浆工程。
　　2。1.2大白粉:建材商店有成品供应,有方块和圆块之分，可根据需要购买.
　　2。1.3可赛银：建材商店有成品供应。
　　2。1。4建筑石膏粉:建材商店有供应，是一种气硬性的胶结材料。
　　2。1.5滑石粉：要求细度，过140～325目，白度为90%。
　　2。1.6胶粘剂：聚醋酸乙烯乳液、羧甲基纤维素、面粉等。
　　2.1。7颜料：氧化铁黄、氧化铁红、群青、锌白、铬黄、络绿等，用遮盖力强，耐光、耐碱、耐气候影响的各种矿物颜料。
　　2。1。8其它：用于一般刷石灰浆的食盐，用于普通大白浆的火碱，白水泥或普通水泥等。
　　2.2主要机具：
　　2.2.1一般应备有手压泵或电动喷浆机、大浆桶、小浆桶、刷子、排笔、开刀、胶皮刮板、塑料刮板、0号及l号木砂纸、50～80目钢丝箩、浆罐、大小水桶、胶皮管、钳子、铅丝、腻子槽、腻子托板、笤帚、擦布、棉丝等。
　　2.3作业条件：
　　2。3。1室内抹灰工的作业已全部完成，墙面应基本干燥，基层含水率不得大于10%。
　　2.3。2室内水暖管道、电气预埋预设均已完成，且完成管洞处抹灰活的修理等。
　　2.3。3油工的头遍油已刷完.
　　2.3.4大面积施工前应事先做好样板间，经有关质量部门检查鉴定合格后，方可组织班组进行大面积施工。
　　2。3.5冬期施工室内刷(喷）浆工程,应在采暖条件下进行，室温保持均衡,一般室内温度不宜低于+10℃，相对湿度为60％，不得突然变化.同时应设专人负责测试和开关门窗，以利通风排除湿气。
　　操作工艺
　　3。1工艺流程:
　　基层处理→喷、刷胶水→填补缝隙、局部刮腻子→石膏墙面拼缝处理→满刮腻子→刷、喷第一遍浆→复找腻子→刷、喷第二遍浆→刷、喷交活浆
　　3.2基层处理:混凝土墙表面的浮砂、灰尘、疙瘩等要清除干净，表面的隔离剂、油污等应用碱水（火碱∶水=1∶10)清刷干净，然后用清水冲洗掉墙面上的碱液等。
　　3.3喷、刷胶水：刮腻子之前在混凝土墙面上先喷、刷一道胶水（重量比为水∶乳液=5∶1），要注意喷、刷要均匀，不得有遗漏。
　　3.4填补缝隙、局部刮腻子，用水石膏将墙面缝隙及坑洼不平处分遍找平,并将野腻子收净，待腻子干燥后用1号砂纸磨平,并把浮尘等扫净。
　　3.5石膏板墙面拼缝处理：接缝处应用嵌缝腻子填塞满,上糊一层玻璃网格布或绸布条，用乳液将布条粘在拼缝上，粘条时应把布拉直、糊平，并刮石膏腻子一道.
　　3.6满刮腻子：根据墙体基层的不同和浆活等级要求的不同,刮腻子的遍数和材料也不同。一般情况为三遍，腻子的配合比为重量比，有两种，一是适用于室内的腻子,其配合比为：聚醋酸乙烯乳液(即白乳胶)∶滑石粉或大白粉∶2％羧甲基纤维素溶液=1∶5∶3.5;二是适用于外墙、厨房、厕所、浴室的腻子，其配合比为：聚醋酸乙烯乳液∶水泥∶水=1∶5∶1。刮腻子时应横竖刮,并注意接槎和收头时腻子要刮净，每遍腻子干后应磨砂纸，将腻子磨平磨完后将浮尘清理干净.如面层要涂刷带颜色的浆料时，则腻子亦要掺入适量与面层带颜色相协调的颜料。
　　3.7刷、喷第一遍浆：刷、喷浆前应先将门窗口圈用排笔刷好,如墙面和顶棚为两种颜色时应在分色线处用排笔齐线并刷20cm宽以利接槎,然后再大面积制喷浆。刷、喷顺序应先顶棚后墙面,先上后下顺序进行。如喷浆时喷头距墙面宜为20～30cm,移动速度要平稳，使涂层厚度均匀。如顶板为槽型板时,应先喷凹面四周的内角再喷中间平面，浆活配合比与调制方法如下：
　　3.7。1调制石灰浆:
　　3.7.1。1将生石灰块放入容器内加入适量清水,等块灰熟化后再按比例加入应加的清水。其配合比为生石灰∶水=1∶6(重量比)。
　　3。7.1。2将食盐化成盐水，掺盐量为石灰浆重量的0。3％～0.5％，将盐水倒入石灰浆内搅拌均匀后，再用50～60目的铜丝箩过滤，所得的浆液即可施喷、刷。
　　3.7。1 。3采用生石灰粉时,将所需生石灰粉放入容器中直接加清水搅拌，掺盐量同上，拌匀后，过箩使用。
　　3。7。2调制大白浆：
　　3.7.2。1将大白粉破碎后放入容器中,加清水拌合成浆，再用50～60目的铜丝箩过滤。
　　3.7.2。2将羧甲基纤维素放入缸内,加水搅拌使之溶解。其拌合的配合比为羧甲基纤维素∶水=1∶40（重量比)。
　　3。7。2.3聚醋酸乙烯乳液加水稀释与大白粉拌合，其掺量比例为∶大白粉∶乳液=10∶1。
　　3.7.2.4将以上三种浆液按大白∶乳液∶纤维素=100∶13∶16混合搅拌后，过80目铜丝箩,拌匀后即成大白浆。
　　3。7.2。5如配色浆,则先将颜料用水化开，过箩后放入大白浆中。
　　3.7。3配可赛银浆:将可赛银粉末放入容器内,加清水溶解搅匀后即为可赛银浆.
　　3.8复找腻子：第一遍浆于后，对墙面上的麻点、坑洼、刮痕等用腻子重新复找刮平，干后用细砂纸轻磨，并把粉尘扫净,达到表面光滑平整。
　　3.9刷、喷第二遍浆；方法同上。
　　3.10刷、喷交活浆：待第二遍浆干后,用细砂纸将粉尘、溅沫、喷点等轻轻磨去,并打扫干净,即可刷、喷交活浆。交活浆应比第二遍浆的胶量适当增大一点，防止刷、喷浆的涂层掉粉，这是必须做到和满足的保证项目.
　　3.11刷、喷内墙涂料和耐擦洗涂料等：其基层处理与喷刷浆相同，面层涂料使用建筑产品时，要注意外观检查，并参照产品使用说明书去处理和涂刷即可。
　　3。12室外刷、喷浆：
　　3。12.1砖混结构的外窗台、碹脸、窗套、腰线等部位涂刷白水泥浆的施工方法：
　　3。12.1。1需要涂刷的窗台、碹脸、窗套、腰线等部位在抹罩面灰时，应乘湿刮一层白水泥膏，使之与面层压实并结合在一起，将滴水线(槽）按规矩预先埋设好，并乘灰层未干，紧跟着涂刷第一遍白水泥浆（配合比为白水泥加水重20%107胶的水溶液拌匀成浆液），涂刷时可用油刷或排笔，自上而下涂刷，要注意应少蘸勤刷,严防污染。
　　3.12.1.2第一天要涂刷第二遍，达到涂层表面无花感且盖底为止。
　　3.12。2预制混凝土阳台底板、阳台分户板、阳台栏板涂刷：
　　3。12。2。1一般习惯作法：清理基层，刮水泥腻子l～2遍找平，磨砂纸,再复找水泥腻子，刷外墙涂料，以涂刷均匀且盖底为交活。
　　3.12。2.2根据室外气候变化影响大的特点，应选用防潮及防水涂料施涂：清理基层,刮聚合物水泥腻子1～2遍(配合比为用水重20%的107胶水溶液拌合水泥，成为膏状物)，干后磨平，对塌陷之处重新补平，干后磨砂纸。涂刷聚合物水泥浆(配合比∶用水重20％的107胶水溶液拌水泥,辅以颜料后成为浆液).或用防潮、防水涂料进行涂刷.应先刷边角,再刷大面,均匀地涂刷一遍，待干后再涂刷第二遍,直至交活为止.
　　3。13冬期施工：
　　3。13。1利用冻结法抹灰的墙面不宜进行涂刷。
　　3。13。2涂刷聚合物水泥浆应根据室外温度掺入外加剂，外加剂的材质应与涂料材质配套，外加剂的掺量应由试验决定。
　　3.13.3冬期施工所使用的外涂料,应根据材质使用说明和要求去组织施工及使用，严防受冻。
　　质量标准
　　4.1保证项目:
　　4.1.1选用刷（喷）浆的品种、质量等级、图案与颜色，必须符合设计和选定样品的要求及有关标准的规定。
　　4。1。2刷（喷)工程严禁起皮、掉粉、漏刷和透底。
　　4。2基本项目,见表9-43。
　　室内、外刷(喷)浆工程基本项目表9-43
　　项次项目中级标准
　　1反碱、咬色允许有轻微少量,但不超过1处
　　2喷点、刷纹1.5m正视喷点均匀，刷纹通顺
　　3流坠、疙瘩、溅沫允许有轻微少量，但不超过1处
　　4颜色、砂眼、划痕颜色一致，允许有轻微、少量砂眼、划痕
　　5装饰线分色平直偏差不大于2mm(拉5m小线检查，不足5m拉通线检查)
　　6门窗灯具等洁净
　　成品保护
　　5.1不能污染门窗油漆,不能污染已做完的饰面层(含清水砖墙)。
　　5。2已完成的刷(喷）浆成品应做好成品保护工作,防止其它工序对产品的污染和损坏。
　　5。3室内浆活进行修理时，应注意已安装好的电门、插销、灯具等电气产品及设备管道的保护，严防刷（喷）浆时造成污染。
　　5。4为减少污染,应事先将门窗口圈用排笔刷好后，再进行大面积浆活的施涂工作.
　　5。5刷(喷）浆前应对已完成的地面面层进行保护,严防落浆造成污染。
　　5。6油工的墙、地，应事先进行遮挡和保护后再施涂。
　　5.7移动泉涌、喷浆机等施工工具时严禁在地面上拖拉，防止损坏地面的面层。
　　应注意的质量问通
　　6.1刷(喷)浆工程整体或基层的含水率:混凝土和抹灰表面施涂水性和乳液浆时,含水率不得大于10%，以防止脱皮。
　　6。2刷（喷)装工程使用的腻子，应坚实牢固,不得粉化、起皮和裂纹。外墙、厨房、浴室及厕所等需要使用涂料的部位和木地（楼)板表面需使用涂料时,应使用具有耐水性能的腻子.
　　6。3刷（喷)浆表面粗糙：主要原因是基层处理不彻底，如打磨不平、刮腻子时没将腻子收净，干燥后打磨不平、清理不净，大白粉细度不够，喷头孔径大等，造成表面浆颗粒粗糙.
　　6.4浆皮开裂:主要原因是基层粉尘没清理干净，墙面凸凹不平，腻子超厚或前道腻子未干透紧接着刮二道腻子，这是腻子干后收缩形成裂缝结果把浆皮拉裂。
　　6.5脱皮:刷(喷）浆层过厚，面层浆内胶量过大，基层胶量少强度低,干后,面层浆形成硬壳使之开裂脱皮。因此，应掌握浆内胶的用量，为增加浆与基层的粘结强度，可在刷(喷）浆前先刷（喷）一道胶水。
　　6.6掉粉:主要原因是面层浆液中胶的用量少，为解决掉粉的问题，可在原配好的浆液内多加一些乳液使其胶量增大,用新配之浆液在掉粉的面层上重新刷（喷)一道，此道胶俗语叫“来一道扫胶"即可。
　　6。7反碱、咬色：主要原因是墙面潮湿，或墙面干湿不一致；因赶工期浆活每遍跟的太紧，前道浆没干就喷刷下道浆；或因冬施室内生火炉后墙面泛黄;还有的由于室内跑水、漏水后形成的水痕.解决办法是,冬施取暖采用暖气或电炉，将墙面烘干，浆活遍数不能跟的太紧，应遵循合理的施工顺序。
　　6.8流坠：主要原因是路面潮湿，浆内胶多不易干燥,喷刷浆过厚等。应待墙面干后再刷(喷)浆，刷（喷)浆时最好设专人负责，喷头要均匀移动。配浆要设专人掌握，保证配合比正确.
　　6.9透底:主要原因是基层表面太光滑或表面有油污没清洗干净，浆刷（喷)上去固化不住，或由于配浆时稠度掌握不好,浆过稀，喷几遍也不盖底。要求喷浆前将混凝土表面油污清刷干净，浆料稠度要合适,刷(喷）浆时设专人负责，喷头距墙20~30cm，移动速度均匀，不漏喷等.
　　6.10石膏板墙缝处开裂:主要原因是安装石膏板不按要求留置缝隙；对接缝处理马虎从事，不按规矩粘贴玻璃网格布，不认真用嵌缝腻子进行嵌缝。造成腻子干后收缩拉裂。
　　6.11室外刷(喷）浆与油漆或涂料接槎处分色线不清晰：主要原因是技术素质差，施工时不认真。
　　6.12皱折、开裂:主要原因是浆刷后未干遇雨造成浆皮皱折,应加强成品保护，并密切注意天气变化,尤其是雨施期间更要引起重视。
　　6。13花感、掉粉:主要原因是自配浆料配合比不准，稠度掌握不好，用胶量没数，胶少浆活会发生掉粉现象,而且涂刷后不盖底造成表面花感。
　　6。14表面划痕或腻子斑痕明显:主要原因是刮腻子后没认真磨砂纸找平，又不二次复找腻子所致。
　　质量记录
　　本工艺标准应具备以下质量记录
　　7。1主要材质出厂合格证、施工说明书等.
　　7。2本分项工程质量验评表。

海门市建施工工艺

施工工艺标准附件
-主要分部分项工程质量控制标准

2003 上海

工艺名称:地基基础工程工艺标准

编制人： 陈岗 王士广 陈锦华

审查人：

批准人：

编制日期：2003-02—15

批准日期：2003-02-28

执行日期:2003-03-01

说明

本标准参照《建筑施工手册》（缩印本第二版2002年12月第十次印刷，中国建筑工业出版社）、03G101-1、《预制钢筋混凝土方桩》(97G361）、《混凝土结构设计规范》（GB 50010—2002）、《建筑地基基础工程施工质量验收规范》(GB 50011—2001）及国标《混凝土结构工程施工质量验收规范》（GB50204—2002）的有关规定编制。

预制桩施工工艺

桩的制作程序如下：制作场地的压实、整平 场地地坪作三七灰土或浇筑混凝土 支模 绑扎钢筋骨架、安装吊环 浇筑混凝土 养护至30％强度,拆模 支间隔端头模板，刷隔离剂，绑扎钢筋 浇筑隔桩混凝土 用同样方法间隔重叠制作第二、三、四层桩 养护至70%强度吊起
100％强度运输、堆放。采用重叠制桩时，重叠层数应根据地面容许荷载和施工条件确定，但一般不超过4层。
一、桩帽焊接
桩帽焊接采用手工电弧焊，严格按97G361图集中的有关要求及JGJ18－96、JGJ81－91等验收规范施焊。
1、将钢板垫高与地面保持一定距离，将钢板摆平，矫正钢板使之达到平直后切割。并做好割口的清理工作，根据图集的要求，由专人划线。
2、检查氧气瓶和乙炔瓶的工作状态是否正常。开氧气瓶和乙炔瓶的输送阀门调节减压器,将氧气和乙炔瓶调节到所需的工件压力,用预热火焰把割件加热到燃烧温度，再开启切割氧射流，选择合理方法进行切割。
3、钢筋与钢板搭接焊时，焊缝宽度不得小于钢筋直径的0。5倍，焊缝厚度不得小于0。35d。
4、钢帽焊接采用坡口角接接头，坡口宽度为钢板厚度H＋1mm，其焊缝偏差为＋3.采用满焊，不允许出现根部收缩，咬边裂缝，表面焊渣必须全部清除掉，不允许出现表面气孔。
5、钢帽焊接应平直方正,不允许出现倾斜串角或翘曲现象，焊缝必须饱满.
二、钢筋笼制作
1、纵向钢筋和箍筋应扎牢，连接位置不应出现偏斜现象，纵向钢筋接头采用闪光对焊,在同一连接区焊接接头不得超过主筋的50％，错开长度不得小于35d及500mm。在桩顶桩尖各2m范围的主筋不得有接头。纵向钢筋保护层厚度为30mm，利用放置垫块保证入浇模后的主筋保护层厚度均匀一致。
2、桩内绑扎箍筋未端需作135°弯钩，桩两端的加密区箍筋均应采用点焊焊成封闭箍。
3、桩尖作成楔形截面，截面中心放一根φ25或φ28的粗钢筋。
4、主筋距桩顶的距离，应按设计要求严格控制，桩的主筋不应与桩帽顶面钢板焊接。
5、帽与钢筋焊连接时，应注意钢帽的放置应平直方正,遇地坪不平时应垫平.
三、模板配制
1、严格按图集要求配制模板,保证模板的强度、刚度及稳定性。侧模采用钢模，桩尖模用夹板模以保证桩的平直度。
2、桩与邻桩、桩与底模间的接触间,应涂刷隔离剂，严防互相粘结。禁止用废机油作隔离剂。
四、浇砼
1、浇灌砼时，应由桩顶向桩尖方向进行,必须连续浇筑，不得中断,对桩头、桩尖应加强振捣。混凝土粗骨料应用5－40mm碎石。
2、上层桩与邻桩的浇筑必须在下层桩或邻桩混凝土强度达到30％以后方可进行.
3、撒水养护不少于7d.
4、混凝土坍落度不得大于60mm,机械搅拌，机械振捣。
五、允许偏差
预制钢筋混凝土桩的允许偏差
偏差名称
允许偏差值（mm）
横截面边长
±5
桩顶对角线之差
10
保护层厚度
±5
桩身弯曲矢高
不大于0。1％桩长，且不大于20
桩尖中心线
10
桩顶平面对桩中心线的倾斜
≤3
锚筋预留孔深
＋20
浆锚预留孔位置
5
浆锚预留孔径
±5
锚筋孔的垂直度
≤1％
主筋间距
±5
箍筋间距
±20
桩顶钢筋网片位置
±10
吊环对桩纵轴线的偏差
±20
吊环露出桩表面的高度
±10
多节桩锚固钢筋的长度
±10
多节桩锚固钢筋平面位置
5
多节桩预埋铁片位置
±3
主筋距桩顶距离
±5

静力压桩施工工艺

静力压桩施工具有无震动、无噪音、无污染、施工现场干净文明、工程质量可靠、施工速度快等显著优点，在桩基施工中得到广泛的应用。其操作工艺如下：定位放线 吊桩、搬运及堆放 沉桩 接桩和送桩 竣工验收.
一、施工准备
1、按桩基工程总量的1.2倍及工期要求,配置桩机及施工人员数量。
2、桩机进场后，应对桩机的配电系统、动力液压系统进行现场调试，必须在一切正常的情况下方可正式开工。
3、根据桩的承载力及桩身强度要求，合理配置配重.
4、根据现场制桩堆放情况，合理安排开桩流程。将有标记的试锚桩与工程桩分开堆放，以防把试锚桩当工程桩压下.
二、定位放线
1、严格按照已提供的建筑物标桩坐标施测桩位，并在建筑物外围不受压桩挤土影响的区域做好标桩控制点、控制线。
2、每次测放桩都必须对标桩进行复核，在桩机就位时，必须对桩位进行二次复核,桩位应用红漆涂刷,并撒白灰做好明显标志.
3、桩位放样允许偏差:群桩 20mm 单排桩 10mm
4、正式开工前，根据已提供的标桩标高，在外围不受挤土影响处设置多处标高控制点,并根据设计桩顶标高，量取送桩长度。
以上各项都需通过有关方验收才能施工。
三、吊桩、搬运及堆放
1、开桩 当桩的混凝土强度达到设计强度的70％时方可起吊，达到100％时才能运输。起吊前做好吊点标志，以保证起吊时桩身平衡。水平两点起吊时严格按距桩端0。207L起吊；单点起吊时应符合吊点离桩端0.293L（L≤16m）或0.31L(L≤10m)。
2、由于场地原因需要场内搬运的,堆放场地应平整坚实，不得产生不均匀沉降，堆放支点应按吊点设置，堆放层数不得大于4层。
四、沉桩
1、当桩的混凝土强度达到设计强度的100％时才能沉桩。沉桩前应处理高空和地下障碍物.桩机对中就位后，用经纬仪校核好桩身垂直度后，方可施压(基坑开挖后如桩斜、移位情况严重时，压桩单位应负主要责任）。初压时突然发生桩身位移和倾斜现象时,应将桩拔出,清除地下障碍物后再压，切忌盲目下压.
2、沉桩以桩顶标高控制为主，当发生桩架上抬桩未到标高时,或当压桩阻力剧变，说明桩要么穿透持力层，要么桩头破损时，应及时通知有关方商讨处理。
3、在试桩施工时应特别注意：压入上节桩时，应在桩顶加一12厚的橡皮垫，减轻对桩头的破坏.
五、 接桩和送桩
1、接桩是压桩施工的关键工序，应由专职质量员进行检查，施焊人员必须持证上岗，严格按设计要求选择角钢及焊接材料，特别注意锚桩的焊接.
2、焊接时应做到上下节桩垂直对齐，预埋件表面应清洁.桩帽如不平整，应用楔形钢板垫平焊牢.
3、焊接时,应将四角点焊牢固，然后对称同时焊接以减少焊接变形，焊缝应连续饱满，不得虚焊漏焊，焊缝厚度必须满足设计要求.
4、桩接头焊接完后，焊缝应在自然条件下冷却10分钟以上方可继续沉桩。
5、上下节桩的中心线偏差不大于5MM,接点弯曲矢高不大于1‰桩长，且不大于20MM。
6、送桩时送桩杆的中心线应与桩的中心线一致，送桩杆的标志应清晰准确，桩顶标高应控制在+5MM、—10MM之间。
7、沉桩后桩位置的允许偏差（mm）
序
项 目
允许偏差
1
盖有基础梁的桩：
1） 垂直基础梁的中心线
2） 沿基础梁的中心线

100
150
2
桩数为1~3根桩基中的桩
100
3
桩数为4～16根桩基中的桩
1/2桩径或边长
4
桩数为大于16根桩基中的桩:
1） 最外边的桩
2） 中间桩

1/3桩径或边长
1/2桩径或边长

8、沉桩后桩标高的允许偏差：±50mm
9、及时准确地做好压桩记录和接桩隐蔽记录(见附表），每天送交有关方。
10、严格按施工流程图施工,根据监测报告，合理安排压桩进度。
六、防挤措施
1、为防止在打压桩过程中，由于桩体密集所产生较大挤土效应，致使在建筑物外缘四周的土层在受到较大的侧向压力时就会产生移动,对周围的城市管线及建筑物可能产生不良影响。因此在距最外边轴线桩5m左右，四周采取松土防挤沟来减少或消除可能产生的不良后果.液压桩按经验所得产生挤土效应的影响范围为桩长有效长度加送桩深度再加上10m的水平距离。实践证明此松土沟的深度能控制最大的挤土、水的效应,效果很好.
2、松土沟的施工方法:采用SJB－11型搅拌桩机进行松土，其沟宽1。2米，每桩孔搭接20厘米。松土沟的深度为桩的入土深度1／2长度加3～5m，一般压桩产生挤土、水的效应影响面通常450范围内最大,其它方向较小些，所以工地上最长桩入土深度（自然地坪算起）。
3、在压桩施工过程中由于土的侧压力不断加大,致使松土防挤沟的挤土部位逐渐被挤密。为可靠有效地使松土防挤沟在压桩过程中发挥防挤效果，必须对松土防挤沟土的挤密程度作连续观察，发现土被挤密起拱,应作二次松土，防止产生不良后果。
4、严格按所达成的防挤方案，做好防挤工作，根据监测情况合理安排施工流程和施工进度；并根据实际情况施工防挤孔。
七、安全保护
1、严格遵守安全生产六大纪律，按照国家《建筑安装工程安全技术规程》、《高处作业安全技术规程》、《机械作业安全技术规程》、《施工临时用电安全技术规程》的要求组织施工；
2、机施工、吊装工、电工、电焊工、吊机司机、指挥人员、测量人员都必须持证上岗,在正式施工前将证件复印件送交有关方。
3、桩机的压力表、氧、乙炔压力表、测量仪器的检测报告在正式施工前送交总包及监理方。
八、竣工验收
当基坑开挖好、垫层浇筑及定位放线完成后，由压桩单位根据验收标准要求测量桩的位移及标高偏差，编制桩位竣工图，并配合做好试压桩工作，及时提交竣工资料.

附表
压桩过程复核记录表1
楼 号
桩 位
桩 垂直 度
焊接质量
分包复核
日期
总包复核
日期
监理复核
日期
桩 号
偏 差

注：1。桩位放样允许偏差10mm.
2。现场质量员应对压桩全过程监控.即桩的质量、桩就位前的放样复核、就位后的位置复核、桩的垂直度和接桩的焊接质量.
3.放线员认真复核放样控制点（每天至少一次).
4。复核人员认真填写上表并作好记录，签字即负相应责任。
5。所有偏差注明方向（如8 #西偏10,单位mm）
压桩过程复核记录表2
楼 号
放样控制点
总包复核
日期
监理复核
日期
编号
偏 差

注：1.桩位放样允许偏差10mm.
2。现场质量员应对压桩全过程监控.即桩的质量、桩就位前的放样复核、就位后的位置复核、桩的垂直度和接桩的焊接质量。
3.放线员认真复核放样控制点（每天至少一次)。
4。复核人员认真填写上表并作好记录，签字即负相应责任.
5。所有偏差注明方向（如8# 西偏10，单位mm).

土钉支护施工工艺

土钉支护是一种先进的岩土工程加固支护方法，是传统锚固与土钉墙概念与机制的综合和发展，是改造加固基础上的锚固。作为一种新的基坑支护方式在不良土层中具有良好的适用性与较优越的经济技术效果,已得到广泛的应用。
一、工艺流程
定位放线-—-开挖土方--—修坡——-土钉制作--—装钉注浆-——编钢筋网加强筋——-喷混凝土至设计厚度
二、开挖土方
1、基坑开挖前，首先将坑内部分地下水位降至基坑底以下0。5m，土钉墙的坡角和坡顶应有排水措施,坡面上可根据具体情况布置排水通道，严格控制地下水向下渗透而导致土体粘聚力的下降.
2、土钉墙支护应严格按设计要求分段分层施工，严格控制每层开挖深度，只要满足土钉工作面要求即可（各层开挖深度均应控制在本排土钉高度以下0.3M,在未完成上层作业面的土钉喷锚支护之前，不得进行下一层土的开挖)。纵向长度超过30m时应间隔式分段开挖，加快土钉施工速度，尽可能缩短开挖土体的暴露时间。
二、修坡
首先确定基坑放样尺寸,然后进行人工切削,边坡修整，尽量保证边坡表面的粗糙,以提高喷砼的粘结度。（对含有流砂层地段成孔较难，施工时先喷一层混凝土止水)
三、土钉制作
1、根据土质情况和基坑开挖深度设计土所采用的土钉的长度。可采用φ48普通钢管制作,壁厚根据工程实际情况确定。靠孔底的一侧制作桩尖状，管壁呈螺旋线形设出浆孔,并设护孔板。出浆孔径一般取φ8～φ10mm，间距约30cm。布孔范围离护桩尖1。0～3.0m长。为避免边壁附近基底土隆起,设计时应考虑在基坑坡脚布置一排或两排抗隆起土钉，水平间距1。0m左右，垂直方向距基坑底部0。033α（α为长度系数)为宜，与水平面夹角一般为45°～80°。
2、成孔前应根据设计定孔位，成孔时对土层进行保护,孔位的允许误差不大于200MM,成孔作业时要调整好角度,既要保护边坡，又要保证不损伤邻近建筑物和地下管线.遇有障碍物需调整孔位时不得影响边坡安全。
四、装钉注浆
1、尽量采用钻孔形式进行土钉施工（至少深搅桩部分应采取钻孔形式）,强制式压入或洛阳铲挖入都会导致止水帷幕和土体一定程度上的破坏.
2、注浆能大大提高土体的内聚力和内摩擦角,它直接关系着支护结构的成败;注浆应采用底部注浆方式，注浆时压力由低到高，缓慢加压，压力不小于0。6Mpa，最大压力控制在职1.5Mpa;若加压过大或过快都会加速土体的变形，严重时会导致面层崩裂，对支护结构非常不利。
3、注浆料为水泥净浆，采用普硅425#水泥，水灰比0。3～0。4 采用土钉底部注浆,即把注浆管插入钢管孔内开始注浆，边注浆边缓慢匀速撤出注浆导管，注浆至钢管口时,及时在钢管口设置浆塞,然后再加压二次注浆。水泥浆液应拌和均匀，拌和的浆液在初凝前用完，随拌随用。
五、编钢筋网加强筋
1、钢筋网竖向钢筋上部绑扎,下部必须焊接，水平钢筋可以绑扎。钢筋网片应牢固固定在边坡上，并符合保护层厚度要求，水平加强筋压在钢筋网片和土钉上，且与土钉焊牢。
2、土钉端部与加强筋,钢筋网片及井字架相互焊牢，以增强其整体刚度.
六、喷混凝土至设计厚度
1、面层混凝土虽然不是主要的受力部分，但它能增加土钉支护坡面变形的束作用。面层混凝土和土钉墙坡面之间摩阻力是表面约束力的主要来源，所以喷射混凝土应严格按设计要求和操作规程施工，自上而下喷射，正确控制喷射混凝土的配合比以及喷射厚度.
2、喷射砼强度等级一般为C20,采用425#普硅水泥，瓜子片,不大于2。5MM的中细砂,空压机风量为9M3/MIN，喷头水位不小于0.15Mpa，喷射砼的平均厚度为100MM.
七、 注意事项：
1、每层土钉注浆体及喷射混凝土面层达到设计强度的70％后方可挖下层土方及进行下层土钉施工.
2、土钉是主要受力体，所以施工时应严格按设计要求施工，对锚管或土钉的长度、土钉的成孔间距、土钉成孔倾角、水泥注浆量、水灰比等都应严格控制.
4、严格控制在复合土钉墙支护结构上堆载，严禁超出设计要求堆载。
八、基坑监测及补救措施
对施工过程中及施工完毕的土钉支护结构进行跟踪监测是确保支护结构的安全稳定的必要措施；将实际的监测数据和设计值进行比较,并根据支护体系实际的受力情况,并作为对支护结构进行适当修改或险情预报的依据。其监测主要内容有以下几个方面：
1、坑周土体变位监测包括：坡顶水平位移、坡周地面垂直沉降、坑周地面裂缝、边壁变位、坑底隆起监测等（本项为必须监测项目).
1。1坡顶水平位移：对土钉墙顶部水平位移要进行深入的定量分析，绘成位移时间曲线，分析引起位移速率增大的原因，并及时采取补救措施(如土钉加密、补漏、支撑等).
1.2坡周地面垂直沉降观测：由土钉墙水平位移引起的沉降，一般仅为水平位移的一半，可忽略,但地下水位降低或降雨地表水渗入地下引起的坡周地面大幅沉降时就必须采
取补强措施。
1.3在每天对土钉墙坡顶水平位移和垂直沉降进行监测的同时，要密切注意坑周地面的裂缝，以及边壁变形,坑底土体隆起，并分析其产生的原因,对出现的裂缝要及时补平，当边壁变形和坑底土体隆起不收敛时，要采取补强措施。
2、基坑开挖后,必需由专业监测单位对坑周建筑物和地下管线的变形进行监测，并事先制定好报警后的补救措施。
3、土钉变形和内力测量、土钉抗拔力测量、面层土压力测量。用锚杆测力仪对多根土钉抗拔力进行测试,并根据实际抗拔力和设计抗拔力的比较来调整土钉密度；用土压力仪对土钉墙面层土压力进行测定，以确保其稳定性。
九、质量保证措施
1、现场技术员及时解决施工过程中出现的问题，加强对工人的质量意识教育,认真进行专检,自检,互检,确保每道工序的施工质量符合质量要求。
2、对每个施工环节严格把关，对土钉的入土深度,砼配合比及注浆饱满程度，土钉的焊接质量等,进行严格监督检查.
3、注浆作业严格控制水灰比及注浆压力.确保浆液的流动性和早期强度。
4、基坑开挖中的应急措施
4.1基坑开挖施工中，必须加强监测，发现位移，沉降有异常情况时，必须采取应急措施。
4.2发现位移沉降速率及累计值偏大时，应对土钉长度进行分析研究，增加土钉长度注浆量等方法.
4.3如发现坑底变形较大，应增加竖向锚管的密度，并对坑底注浆加固。
4。4发现坡面流水,漏泥情况,应及时采取导管引水后封堵并及时复喷。
地表裂缝应及时封闭，进行缝内灌浆，必要时对地表进行压力注浆.

围护桩施工工艺

围护桩采用水泥土深层搅拌桩具体如下：
一、参数
有效桩长———-
桩体宽度-———格栅式布置，每隔2米加700宽撑桩；
桩顶标高--—-自然地面
暗墩搅拌桩：
有效桩长——
桩体宽度-—
桩顶标高———基坑底
水泥掺量—-—-13%
水灰比--—-0。5
二、 艺要求
1、在挖好的涌土沟内侧拉控制麻线,保证按直线移位.
2、定位：钻机到达指定桩位，依照桩架上挂的小锤对中、整平,确保桩架倾斜率控制在1％以内。
3、预拌下沉,根据电机的电表控制下沉速度,通常0.38～0.75m/min放空档下沉，如下沉速度太慢可输入少量清水以利钻进,确保 搅拌充分.
4、在钻杆上做好桩长标记,钻头下到桩底标高时,喷浆搅拌提升,边喷边搅拌提升速度为0。3～0。5m/MIN，为使软土和水泥浆搅拌均匀，重复上下搅拌，采用二搅一喷.
5、严格按操作规范施工，垂直度偏差控制在1％以内，搭接长度保持200mm；施工冷缝处应搭接300mm.次移位时，根据钻机上的刻度,确保每次移位50cm。
6、在压浆前备制水泥浆放入集料斗中，充分搅拌.
7、每次成桩后，必须用灰浆泵注清水对注浆管和喷浆头进行清洗。
三、安全保证措施
电缆线采用架空或穿保护套管埋地电缆敷设，并设有可靠的防护设施。线路布置必须由有证电工实施架设。
1、目经理直接抓施工现场安全文明工作,坚决执行预防为主的方针。思想重视,加强管理。
2、施工人员必须执行深层搅拌操作规程和安全技术操作规程,严禁违章操作，不得玩忽职守.
3、工人员进入工地必须戴好安全帽，高空作业必须系好安全带（指两米以上)。
4、施工人员必须坚守岗位，各守其职。
5、夜间施工必须有足够的照明装置，确保安全施工。
各种电器设备，必须有专人管理严格按机械操作规程及用电安全操作规程进行施工。
四、基坑开挖后监测及补救措施
1、基坑开挖前在盖梁上作做好监测标志。
2、基坑开挖后每天早晚两次监测桩顶位移。
3、每天把盖梁后侧出现的裂缝用砼补好，特别在雨天更应做到滴水不漏。
4、如桩体出现漏水现象必须及时采取堵漏措施，以防产生桩体前后的动水压力。
5、检查基坑面桩体有无水平裂缝,如有及时采取卸载措施。
6、基坑开挖一周后，如桩顶位移小于15cm且已基本稳定，可不再监测，但裂缝补漏必须天天进行.
1.1。2防止压桩产生挤土效应的措施

松土沟
为防止在打压桩过程中，由于桩体密集所产生较大挤土效应，致使在建筑物外缘四周的土层在受到较大的侧向压力时就会产生移动，对周围的城市管线及建筑物可能产生不良影响,因此在距最外边轴线桩5m左右，四周采取松土防挤沟来减少或消除可能产生的不良后果。松土沟的施工方法:采用SJB－11型搅拌桩机进行松土，其沟宽1.2米，每桩孔搭接20厘米的搅拌桩松土沟的深度为18米（桩有效长度26.4m送桩4m左右）。
为可靠有效地使松土防挤
