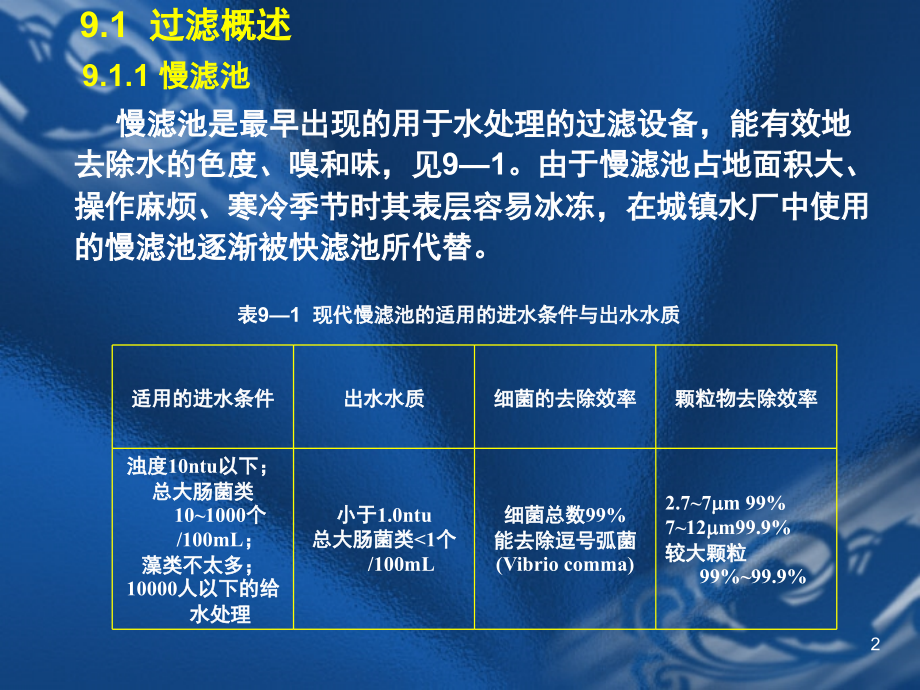

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第九章 过 滤,1,9.1 过滤概述,9.1.1 慢滤池,慢滤池是最早出现的用于水处理的过滤设备，能有效地去除水的色度、嗅和味，见91。由于慢滤池占地面积大、操作麻烦、寒冷季节时其表层容易冰冻，在城镇水厂中使用的慢滤池逐渐被快滤池所代替。,表91 现代慢滤池的适用的进水条件与出水水质,适用的进水条件,出水水质,细菌的去除效率,颗粒物去除效率,浊度10ntu以下；,总大肠菌类101000个/100mL；,藻类不太多；,10000人以下的给水处理,小于1.0ntu,总大肠菌类1个/100mL,细菌总数99%,能去除逗号弧菌,(Vibrio comma),2.77,m 99%,712,m99.9%,较大颗粒99%99.9%,2,9.1.2 快滤池,1.构造见图9-1,3,4,2.工作过程,由过滤与反冲洗两部分组成。,3.滤速,滤速是指单位时间、单位过滤面积上的过 滤水量，单位为m,3,/（m,2,h）或m/h。,4.工作周期,从过滤开始到冲洗结束的一段时间称为快滤池的工作周期。从过滤开始到过滤结束称为过滤周期。滤池的工作周期为1224h。,5,9.2 过滤理论,9.2.1 截留机理,1悬浮颗粒被截留的机理,两阶段理论：由迁移与吸附组成。,迁移：沉淀、扩散、惯性、阻截和水动力，见图9-2。,吸附：范德华引力、静电力、以及某些化学键和某些特殊的化学吸附力作用、絮凝颗粒间的架桥作用。,图9-2 悬浮颗粒的迁移过程,6,2吸附与剥离,（1）Ives-Mints争论,Ives：,附着于滤料之上的悬浮颗粒在过滤过程中绝对不剥离；,在过滤后期悬浮颗粒穿透滤层进入滤池出水是吸附效率降低的缘故。,Mints：,吸附和剥离是过滤过程中同时存在的两个相反的现象，且剥离量与含污量成正比；,剥离是悬浮颗粒穿透滤层进入滤池出水的原因。,争论至目前的结果是Mints理论已取得了优势。,7,（2）附着力与水流剪力,见图9-3。,8,9.2.2 过滤水力学,1快滤池滤层的发展与利用,滤层含污能力：单位体积滤层中的平均含污量称为“滤层含污能力”，单位g/cm3或kg/m3。,采用单水冲洗的石英砂滤料滤池是典型的水力分级滤料滤池，其含污量随深度的变化见图9-4,多层滤料滤池接近理想滤料滤池，最常见为双层和三层滤见图9-5。双层滤池其含污量随深度的变化见图9-4曲线2。,均质滤料过滤目前在实际生产中已经实现，如V型滤池。要实现均质滤料过滤，反冲洗时滤料层不能膨胀。,9,10,3过滤过程中水头损失变化,（1）清洁滤料层的水头损失,卡曼-康采尼公式（Carman-Kozony）公式：,（9-1）,非均匀滤层按下式计算：,（9-2）,（2）过滤过程中的水头损失变化,过滤时滤池的总水头损失为：,（9-3）,11,（3）负水头现象,当过滤进行到一定时刻时，从滤料表面到某一深度处的滤层的水头损失超过该深度处的水深，该深度处就出现负水头，见图9-6。,12,负水头会导致空气释放出来，危害：,是增加滤层局部阻力，增加了水头损失；,空气泡会穿过滤料层，上升到滤池表面，甚至把 煤粒这种轻质滤料带走。在冲洗时，空气更容易把 大量的滤料随水带走。,避免滤池中出现负水头的两个方法：,一是增加砂面上的水深；,二是令滤池出口位置等于或高于滤层表面。,13,4 过滤方式,（1）恒速过滤,最常见的恒速过滤如图9-7所示。在恒速过滤状态，由于滤层逐渐被堵塞，水头损失随过滤时间逐渐增加，滤池中水位逐渐上升，当水位上升到最高水位时，过滤停止以待冲洗。无阀滤池与虹吸滤池是典型的恒速过滤滤池。,14,（,2）递降速过滤,设四个滤池组成一个滤池组，假设：进入滤池组的总流量不变；每个池子的性能完全相同；每个滤池恰好按它的编号顺序进行冲洗。则滤池的水位与滤速变化如图9-9所示。,移动冲洗罩滤池是典型的递降速过滤滤池，当移动冲洗罩滤池的分格数很多时，这格滤池冲冼与下一格滤池冲洗的间隔时间很近，滤池水位变化不大，有可能达到近似的“等水位变速过滤”。,15,5.直接过滤,原水不经过沉淀而直接进入滤池的过滤称为“直接过滤”。直接过滤有两种方式：原水加药后只经过混合就直接进入滤池过滤，称为“接触过滤”。也可称为“直流过滤”，见图9-10中（a）与（b）所示；原水加药后经过混合和微絮凝池后进入滤池过滤，称为“微絮凝过滤”，如图9-10中（c）与（d）所示。,图9-10 直接过滤流程,16,直接过滤的两个特点：,采用双层或三层滤料滤池；,采用聚合物为主混凝剂或助凝剂。,直接过滤要求：,原水浊度和色度较低且水质变化小，常年 原水浊度低于50度；,直接过滤中的滤速应根据原水水质决定，浊度偏高时应采用较低滤速，当原水浊度在50度以上时，滤速一般在5m/h左右。,17,9.3 滤料与承托层,9.3.1 要求,1.具有足够的机械强度,2.具有足够的稳定性,3.能就地取材、价廉,4.外形接近于球状，表面比较粗糙而有棱角。,9.3.2 滤料性能参数,1.比表面积,粒状滤料的比表面积可以表示为单位重量或体积的滤料所具有的表面积，单位为cm,2,/g或cm,2,/cm,3,。,2.有效粒径与不均匀系数,粒径级配可以用滤料的有效粒径和不均匀系数表示，关系如下：,（9-4）,18,3.最大粒径、最小粒径,常用的数据见表9-2。,表9-2 滤料级配与滤速,类别,滤料组成,滤速,（m/h）,强制滤速,（m/h）,粒径,（mm）,不均匀系数,K,80,厚度,（mm）,单层石英砂,滤料,d,max,=1.2,d,min,=0.5,2.0,700,10,1014,双层滤料,无烟煤,d,max,=1.8,d,min,=0.8,2.0,300400,1014,1418石英砂,d,max,=1.2,d,min,=0.5,2.0,400,三层滤料,无烟煤,d,max,=1.6,d,min,=0.8,1.7,450,1820,2025,石英砂,d,max,=0.8,d,min,=0.5,1.5,230,重质矿石,d,max,=0.5,d,min,=0.25,1.54）颗粒约筛除13.0%，小粒径（d0.44）颗粒约筛除19.0%。,24,(3)同一粒径砂,精确取用同一粒径滤料的方法：将滤料样品倾入某一筛子过筛后，将筛子上的砂全部倒掉，再将卡在筛孔中的那部分砂振动掉下来，如此重复进行，可得到同一粒径的滤料。从这些振动下来的砂粒中取出几粒，按以下公式可求出其等体积球体直径：,（9-9）,式中，G n个颗粒的总重量,g；,颗粒密度,g/cm,3,。,25,7.双层滤料和多层滤料滤池中出现的混层现象,一种观点认为：煤-砂交界面上适度的混层，可避免交界面上积聚过多杂质而使水头损失增长较快，故适度混杂是有益的,另一种认为：煤-砂交界面上不应有混杂现象。因为煤层起截留大量杂质作用，砂层则起精过滤作用，而界面分层清晰，起始水头损失将较小。,26,8.承托层,承托层的作用：,防止滤料层从配水系统流失；,均匀布置反冲洗水。组成见表9-5与9-6。,表9-5 快滤池大阻力配水系统承托层粒径和厚度,层次（自上而下）,粒径（mm）,厚度,1,24,100,2,48,100,3,816,100,4,1632,本层顶面高度至少应高于配系统孔眼100,27,表9-6 三层滤料滤池承托层材料、粒径与厚度,注:配水系统如用滤砖且孔径为4mm时，第6层可不设。,为了防止反冲洗时承托层移动，美国对单层和双层滤料滤池也有采用“粗-细-粗”的砾石分层方式。,如果采用小阻力配水系统，承托层可以不设，或者适当铺设一些粗砂或细砾石，视配水系统的具体情况而定。,层次,（自上而下）,材料,粒径,（mm）,厚度,（mm）,1,重质矿石（如石榴石、磁铁矿等）,0.51.0,50,2,重质矿石（如石榴石、磁铁矿等）,12,50,3,重质矿石（如石榴石、磁铁矿等）,24,50,4,重质矿石（如石榴石、磁铁矿等）,48,50,5,砾石,816,100,6,砾石,1632,本层顶面高度至少应高于配系统孔眼100,28,9.4 滤池冲洗,常用的反冲洗方法有以下几种：,单水高速反冲洗：,气-水联合反冲洗；,表面助冲加高速水流反冲洗。,9.4.1 单水高速反冲洗,1.反冲洗强度,指单位面积滤层所通过的反冲洗流量，单位为L/s,m2。,2.滤层膨胀度,（9-10）,由于滤层膨胀前、后单位面积上滤料体积不变，于是：,（9-11）,故：,（9-12）,29,3.常用数据,表9-7列出了常用数据。,表9-7 冲洗强度、膨胀度和冲洗时间,注：1设计水温按20OC计，水温每增减1OC，冲洗强度相应增减速1%由于全年水温、水质有所变化，应考虑有适当调整冲洗强度的可能；,选择冲洗强度应考虑所用混凝剂品种的因素；,无阀滤池冲洗时间可采用低限；,膨胀度数值仅作设计计算用。,序号,滤层类型,冲洗强度,(L/s,m,2,),膨胀度,（%）,冲洗时间,（min）,1,石英砂滤料,1215,45,75,2,双层滤料,1316,50,86,3,三层滤料,1617,55,75,30,9.4.2 配水系统,常见的配水系统有大阻力配水系统、小阻力配水系统、中阻力配水系统等三种，其作用：,反冲洗时，均匀分布反冲洗水；,过滤时，均匀集水。,反冲洗时配水不均匀的危害：,滤池中砂层厚度分布不同；,过滤时，产生短流现象，使出水水质下降；,可能招致局部承托层发生移动，造成漏砂现象。,31,1.大阻力配水系统的原理,（1）构造,大阻力配水系统的构造如图9-13和图9-14所示。,32,（2）沿途泄流管道,干管和支管均可近似看作沿途泄流管道，因此，,（9-13）,沿途均匀泄流管道中的水头损失为,（9-14）,代入上式得：,（9-15）,因为管道的比阻，故,（9-16）,33,设=0.012，则当 时，,在快滤池的配水系统中，这一条件，因而，,如图9-15所示。,34,（3）配水系统的能量的变化,在图9-14所示的大阻力配水系统中，干管起端,O,点、干管末端,I,点、最前一根支管起端,a,点、最后一根支管起端,b,点、最后一根支管末端,c,点之间的能量关系见式（9-17）至式（9-18），也可形象地用图9-16来描述。,（9-17）,（9-18）,（9-19）,（9-20）,35,（4）大阻力配水系统的原理,c点与a点之间的压力关系为,（9-21）,假定：沿程水头损失,0，,0；,各支管的进口局部水头损失基本相等，即,h,a,h,b,。并取,=1，则式（9-21）可简化为：,（9-22）,在图9-14所示的配水系统中，压力水头差别最大的两个点为孔口,a,与孔口,c,。设两孔口的终点水头为H,终,，孔口,a,与孔口,c,的总水头损失分别为H,a,、H,c,（9-23）,（9-24）,36,将式（9-23）、（924）代入式（9-22）得：,（9-25）,由于：,（9-26）,（9-27）,将式（9-26），（9-27）代入式（9-22）可得：,（9-28）,假设S2,S2，则式（9-28）可简化为：,（9-29）,37,上式说明,Q,c,大于,Q,a,。增加,S,1,+S,2,值，能减小上式右边第二项的值，从而使,Q,a,尽量接近,Q,c,。,由于承托层与滤料层的阻力系数之和,S,2,不能改变，只有通过减小孔口总面积来增大孔口阻力系数,S,1,，才能增大,S,1,+S,2,。增大孔口阻力系数,S,1,就削弱了承托层、滤料层阻力系数及配水系统压力水头不均匀对孔口出流量的影响，这就是大阻力配水系统的原理。,38,2.穿孔管大阻力配水系统的设计,图9-14中孔口,a,与孔口,c,的出流量,Qa,、,Qc,可按下式进行计算：,（9-30）,（9-31）,将式（9-30）与式（9-31）代入式（9-22）并整理得：,（9-32）,上式说明，当孔口水头损失越大时，,a,孔与b孔的出流量之比越接近于1。,设配水系统配水均匀性要求在95%以上时，即令,Q,a,/,Q,c,0.95，则：,39,（9-33）,整理上式可得：,（9-34）,为了简化计算，假设每根支管的进口流量相同，,v,0,和,v,a,可分别按下列两式进行计算：,（9-35）,（9-36）,40,为了简化计算，,H,a,可以孔口平均水头损失计算，则,H,a,为：,（9-37）,将式（9-34），（9-35），（9-36）代入式（9-33）得：,（9-38）,将,=0.62代入上式并整理得：,（9-39）,式（9-39）为大阻力配水系统构造尺寸计算的依据。上式说明：大阻力配水系统配水的均匀性只与干管截面积、支管截面积、支管个数、孔口总面积等有关，而与其它因素无关。当滤池面积过大时，滤池中砂层和承托层的铺设、冲洗废水的排除等的不均匀度都将对冲洗效果的产生影响。,41,大阻力配水系统的设计要点：,干管起端流速为0.21.2m/s，支管起端流速为1.41.8 m/s，孔眼流速为3.55 m/s。,支管中心距为0.250.3 m，支管长度与其直径之比一般不应大于60。,孔口直径约为912 mm，设于支管两侧，与垂线呈45O角向下交错排列。,干管横截面与支管总横截面之比应大于1.752.0。当干管直径或渠宽大于300mm时，顶部应装滤头、管嘴或把干管埋入池底。,孔口总面积与滤池面积之比称为开孔比，其值可按下式计算：,（9-40）,42,3.小阻力配水系统,大阻力配水系统的特点：,配水均匀性好；,结构复杂；,但管道容易结垢；,孔口水头损失大，因而要求反冲洗水压高。,无阀滤池、移动冲洗罩滤池、虹吸滤池等的冲洗水头非常有限，不宜采用大阻力配水系统。,小阻力配水系统的构造特点：铺设穿孔滤板或滤砖，开孔比一般为1.01.5%，见图9-17、9-18、9-19。,小阻力配水系统的特点：,反冲洗水头小；,配水均匀性较大阻力配水系统为差，当配水系统室内压力稍有不均匀，滤层阻力稍不均匀，滤板上孔口尺寸稍有差别或部分滤板受堵塞，配水均匀程度都会敏感地反映出来；,滤池面积较大时，不宜采用小阻力配水系统。,中阻力配水系统与小阻力配水系统类似，但其开孔比介于大阻力配水系统与小阻力配水系统之间。,43,44,45,5 冲洗.废水除方法,（1）冲洗排水槽、排水渠,见图9-20、9-21。,（2）冲洗排水槽的设计要求,a冲洗排水槽平面总面积一般不大于单个滤池面积的25%。否则，会影响上升水流的均匀性。,b相邻两槽的中心间距一般为1.52.0m。间距过大，难以排水均匀。,c槽内水面以上一般要有7cm左右的保护高，以保证冲洗废水自由跌水进入排水槽。,d排水槽的废水应自由跌水进入排水渠，以免引起壅水现象。,e每单位槽长的溢入流量应相等。故施工时冲洗排水槽口应力求水平，误差限制在2mm内。,46,47,f单个冲洗排水槽的排水量可按下式计算：,（9-41）,g冲洗排水槽的始端尺寸：一般采用始端深度为末端深度的一半；或槽底采用平坡，使始、两端尺寸相等。,槽底为三角形断面末端尺寸可按下式计算：,（9-42）,槽底为半圆形末端尺寸可按下式计算：,（9-43）,h槽顶距未膨胀时滤料表面的高度为：,（9-44）,48,（3）排水渠,布置：,面积小时，沿池壁一边布置；,当滤池面积很大时，排水渠布置在滤池中间。,排水渠的断面一般采用矩形。渠底距排水槽底高度,Hc,为：,（m）,（9-45）,49,6冲洗水的供给,两种：,水泵冲洗；,冲洗水塔或水箱冲洗。,水泵冲洗的特点：,投资省；,但操作较为麻烦；,在冲洗的短时间内耗电量大，往往会使厂区内供电网负荷骤增。,冲洗水箱的特点：,造价高；,但操作简单；,专用水泵小，耗电量较均匀。,50,（1）水泵冲洗,水泵冲洗时，需考虑有备用措施。水泵流量和杨程分别为：,（9-46）,（9-47）,H,0,排水槽顶与清水池最低水位之差，m；,h,1,从清水池至滤池的冲洗管道中总水头损失，m；,h,2,滤池配水系统水头损失，m。大阻力配水系统按孔口 平均水头损失计算。以 代入式（9-39）得：,（9-48）,h,3,承托层的水头损失，m。可根据承托层的厚度Z（m）及冲洗强度,q,（L/sm2）计算：,(9-49),51,h4,滤料层的水头损失，m，,（9-50）,h5,备用水头，一般取1.52.0m。,52,（2）冲洗水塔（箱）,冲洗水箱一般与滤池合建，通常建造于滤池操作室层顶上，水塔（箱）中水深不宜超过3m。水塔（箱）容积可按单个滤池冲洗水量的1.5倍计算：,（9-51）,水塔（箱）底高出滤池冲洗排水槽顶的高度可按下式计算：,53,7气-水联合反冲洗,气-水联合冲洗具有下述特点：,冲洗效果好；,节约反冲洗水量；,冲洗结束后，滤层不产生或不明显产生上细下粗的分层现象；,气-水联合冲洗操作较为麻烦，池子和设备较复杂，需增加鼓风机或空压机、储气罐等气冲设备。,气-水联合冲洗有3种操作方式：,先气洗，后水洗；,先气水混合洗，再用水洗；,先气洗，再气水混合洗，最后用水洗（或漂洗）。,气-水联合冲洗时，总的反冲洗时间约在10min左右。,54,气-水联合冲洗时常用长柄滤头或复合气水反冲洗配水滤砖进行布气与布水，其结构如图9-22和图9-23所示。,55,56,9.5 普通快滤池,9.5.1 基本参数,1.滤速,设计滤速一般为810m/h。,2.滤池总面积,（9-52）,（9-53）,3.个数和单池面积,一般单池面积不大于100m,2,。,滤池的个数在设计时应根据技术经济比较确定，但不得小于两个，可参考表9-8选用。,单个滤池面积（m,2,）可根据滤池总面积,F,（m,2,）与滤池个数,N,进行计算，如下式所示：,（9-54）,57,表9-8 滤池个数,滤池总面积（m,2,）,滤池个数,30,2,3050,3,100,3或4,150,46,200,56,300,68,58,4.滤池深度,滤池深度包括，,保护高：0.250.3m；,滤层表面以上水深：1.52.0m；,滤层厚度：见表9-2；,承托层厚度：见表9-5和表9-6。,因此，滤池的总深度一般为3.03.5m。单层石英砂滤池深度一般稍小；双层和三层滤料滤池深度稍大。,59,5管廊布置,管廊：是指集中布置滤池的管渠、配件及阀门的场所，要求如下：,（1）力求紧凑，简捷；,（2）留有设备与管配件安装、维修时必须的空间；,（3）具有良好的防水、排水、通风、照明设备；,（4）便于与滤池操作室联系；,（5）管廊中的管道一般用金属材料，也可用钢筋混凝土渠道；,（6）管廊门及通道应允许最大配件通过，并考虑检修方便。,60,几种管廊布置方法见图9-24，滤池数小于5个时，滤池宜采用单行排列，管廊位于滤池的一侧。当滤池数超过5个时，滤池宜采用双行排列，管廊位于两排滤池的中间。后者布置紧凑，但管廊通风、采光不如前者，检修也不太方便。,61,62,63,管廊布置主要有如下四种形式：,（1）进水、清水、冲洗水和排水渠，全部布置于管廊内，如图9-24（a）所示。特点：渠道结构简单，施工方便，管渠集中紧凑，但管廊中管件较多，通行和检修不太方便。,（2）冲洗水和清水渠布置于管廊中，进水和排水渠布置于滤池另一侧，如图9-24（b）所示。特点：可节省金属管件及阀门，管廊内管件简单，施工和检修方便。但造价稍高。,（3）进水、冲洗水及清水管均采用金属管道，排水渠单独设置，如图9-24（c）所示，特点：通常用于小型水厂或滤池单行布置。,（4）对于较大滤池，为节约阀门，可以将进水和排水阀门分别用进水虹吸和排水虹吸代替，冲洗水管和清水管仍用阀门，如图9-24（d）所示。特点：虹吸管通水或断水以真空系统控制。,64,快滤池管渠流速可根据表9-10确定。,表9-10 管渠流速,名称,流速（m/s）,名称,流速（m/s）,进水管（渠）,0.81.2,清水管(渠),2.02.5,清水管(渠),1.01.5,排水管(渠),1.01.5,65,6设计注意事项,（1）滤池清水管应设短管或留有堵板,管径一般采用75200mm，以便滤池翻修后排放初滤水。,（2）滤池底部宜设有排空管，其入口处设栅罩，池底坡度约为0.005，坡向排空管。,（3）配水系统干管末端一般装有排有排气管。,（4）每个滤池宜设置水头损失计及取样管。,（5）各种密封渠道上应设有人孔，以便检修。,（6）滤池池壁与砂层接触处抹面应拉毛，以免过滤时水流在该处形成“短路”而影响水质。,66,9.6 无阀滤池,9.6.1 重力式无阀滤池的构造,重力式无阀滤池的结构如图9-25所示。,67,68,69,二重力式无阀滤池的设计要点,1 进水系统,（1）进水分配槽,（2）进水管U形存水弯,2 滤池面积与高度,3 冲洗水箱,4 虹吸管的计算,三.优缺点,无阀滤池一般用于中、小型水厂。单池面积一般不大于16 m,2,。,优点：,它不需大型阀门，冲洗完全自动，造价较低，操作管理较为方便，过滤过程中不会出现负水头现象。,缺点：,池体结构较复杂，滤料装御困难，冲洗水箱位于滤池上部，出水标高较高，相应抬高了滤前处理构筑物如沉定池或澄清池的标高，从而给水厂处理构筑物的总体高程布置带来困难。,70,9.7 虹吸滤池,9.7.1 构造,见图9-26。,71,72,73,9.7.2 设计要点,1 滤池分格数,2 滤池的总深度,三.优缺点,优点：,不需要大型阀门及相应的启闭控制设备，也无管廊；可以利用滤池本身的出水量、水头进行冲洗，不需要设置冲洗高位水箱或水泵；可以在一定的范围内，根据来水量的变化自动均衡地调节各格滤池的滤速，不需要滤速控制设施；滤出水水位永远高于滤层，不会发生负水头现象。,缺点：,池深较大；不能排放初滤水；冲洗强度受其它几格滤池出水量的影响，故冲洗效果不象普通快滤池那样稳定。,74,9.8 移动冲洗罩滤池,一、构造,构造见图9-27。,75,9.8.2 设计要点,1.滤池分格面积与分格数,2.过滤水头与冲洗水头,3.出水虹吸管与排水虹吸管,三.优缺点,优点：,池体结构简单；无需冲洗水箱（塔）；无大型阀门，管件小；采用泵吸式冲洗罩时，池深较浅；与同规模的普通快滤池相比，造价有所下降。,缺点：,不能排放初滤水；机电及控制设备较多；自动控制与维修较复杂。,移动冲洗罩滤池适用于大、中型水厂。,76,9.9 V型滤池,9.9.1 构造,结构如图9-28所示。,77,9.9.2 设计要点,1.滤料,2.设计滤速,3.配水系统,4.滤层上的水深,5.冲洗强度,三.优缺点,优点：,采用均质滤料过滤，避免了级配滤料过滤时可能产生的一些缺点。滤料层含污容量大，出水水质较好，过滤周期较长，过滤速度较高。采用气-水联合反冲洗，冲洗耗水量小，冲洗效果好。容易实现自动过滤与冲洗。,缺点是：,对冲洗操作要求严格，需要鼓风机等机械。滤池施工要求严格,。,78,9.10 压力滤池,压力滤池如图9-29所示。,79,80,
