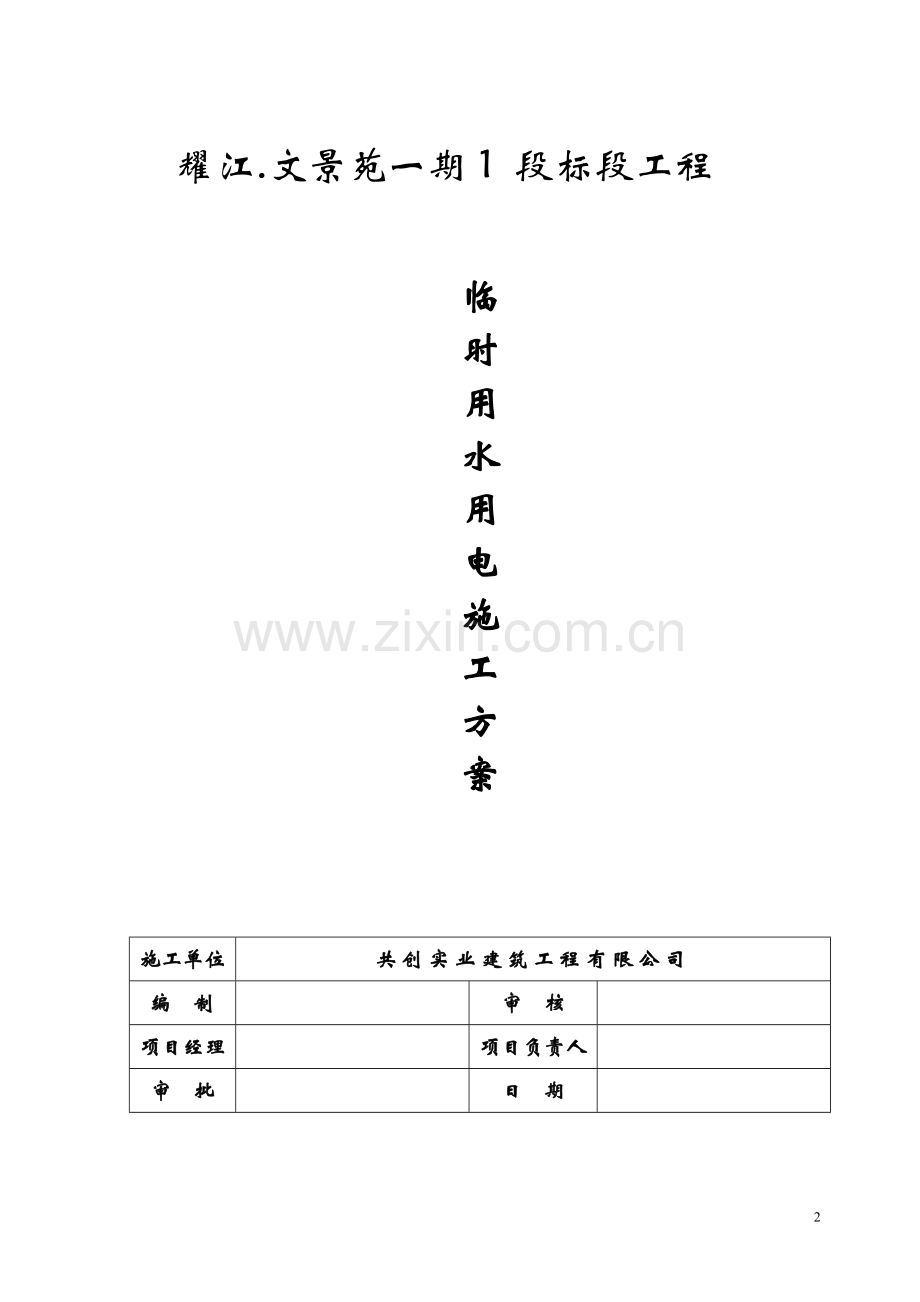

耀江.文景苑一期1 段标段工程

临
时
用
水
用
电
施
工
方
案

施工单位
共创实业建筑工程有限公司
编 制

审 核

项目经理

项目负责人

审 批

日 期

施工临时用水用电施工方案

一、 编制依据

1、 耀江文景苑一期1＃、2#、5#、6＃、9＃楼工程施工图
2、 《建筑工程施工现场临时用电安全规范》（GB50194—93)《建筑施工手册》
3、 本工程施工组织设计

二、 工程概况

1、本工程位于湖南永州，南临荔枝东路，东临鸟沙洲路。
由衡阳市经纬建筑设计有限公司设计,由1＃、2＃、5＃、6#、9＃共五栋住宅组成，建筑层数5～6层，建筑高度约18米,底层商铺、上部为砖混结构，建设面积约13800㎡。本工程结构等级为二级，建筑耐火等级为二级,建筑抗震设防烈度为非抗震设防.结构可靠度采用的设计基准期T=50年.
2、根据该工程现场实地勘测情况，本工程东则业主已安装好变电站，现场根据施工平面图确定配电房建在变电站旁边，临时用电电源三相五线引入。导线采用电缆加SC100钢管埋地接至施工配电房，施工现场电源由配电房采用VV4×95+1×75电缆架空或埋地套管至每处专用机械配电箱。
3、施工现场临时设施用电布置详施工平面布置图。

三、临时用电:

1、计算总功率：

工地主要机具设备一览表：
序号
机具
功率
序号
机具
功率
1
木工多用机械
4．4
6
插入振动器
3
2
灰浆搅拌机
4．4
7
平板振动器
4．4
3
切断机
6
8
提升机
37．5
4
切割机
4．4
9
电焊机
8
5
弯曲机
6
10
砼搅拌机
16．5
根据主要机具设备一览表可知,施工现场供电总需容量P计算如下：
电动机总额定功率：P1=90kw
电焊机额定功率：P2=4kw
室内照明： P3=5kw
施工照明用电: P4=6kw
总用电量:P=1.1（K1P1/0.75+K2P2+K3P3+K4P4)
K1=0。7， K2=0。6, K3=0。8， K4=1
P=1.05×(0.7×90/0。75+0.6×4+0。8×5+1×6)=101.22 kw
2、截面选取：
2。1、按允许持续电流选择，先求出计算电流:
101.22×1000×0.7
Kc∑P

1.732×380×1
√3Ucosψ
I= = =107.65A
Kc∑P
Kc∑P

按环境温度30度，查表选用：截面为25mm2 橡皮绝缘铜芯线。
2.2、按线路容许电压降损失率选择：
0.7×107.65×100
KcPL

77×5
S= = =19。6 mm2
C∈%

选用截面为25 mm2
2.3按机械强度选择绝缘铜线导线外架空敷设,最小允许截面积为25 mm2 ，故确定采用25 mm2 的橡皮绝缘铜芯线.
故选用25mm2铜芯线，满足现场供电要求。
现场临时设置配电室一间.临时配电房分三路供电，卷扬机、升降机、砂浆拌合机、搅拌机一路，钢筋加工机械、木工加工机械一路，施工办公、生活区、一路，各供电线路从配电房引出，采用三相五线制,三级控制，二级保护。分别设置配电箱控制和安装漏电保护器。
工地座落在工程场地内有380V三相电源，施工动力用电需380V电源，照明需要220V电源，可以满足施工需要，故不需要安装变压器.根据现场临时设施机械设备，照明灯具等的需要。

三、 变电设计

本工程的施工用电电源是从变电站台输出，无需考虑整个施工现场的变电。

五、配电线路设计

1、根据工程用电的需要，从业主变电站接到施工现场配电房。
2、从总配电房至各配电箱，选用铜习电缆作为配电导线，架空或埋地敷设，埋地管线其表面距地面大于0。5；电缆上下铺砂土，其厚度大于100MM并盖砖保护，架空线路有车道的地方大于4。5M高，并挂警示牌标志。
3、导线架设的线路,设在临时工棚外，线路架设要整齐有序,横担和绝缘子要固定牢实，严禁乱拉乱接电线和电线上挂一切物品.
4、施工现场内低压配电线路形式,拟定选用放射性和树杆式配线。

六、接地和接地装置

接地要求;重复接地系统不大于10欧姆。

七、安全用电技术措施

根据国家建设部JGJ46-88施工现场临时用电安全技术规范装置和重复接地装置.
1、总配电箱与分配电箱应装在干燥缘场所，下底与地面垂直距离在1.3～1。5M内。必须有防雨防尘。
2、开关箱必须要有门、有锁，实行一机一闸，开关箱中，必须装漏电保护器，总分开关箱要有二级漏电保护。
3、总、分开关箱应定期维修.维修时应关闸、停电、严禁带电作业，并悬挂警示牌。
4、各种施工用电机具，要选用无接头多股铜线橡胶电缆。若采用Ⅱ类手持式电动工具，还必须作保护接零.
5、施工现场所选用照明电源的电压不得大于36伏,在潮湿的地方施工电压不大于24伏。
6、夜间加班必须使用安全行灯，电压不大于36伏。灯头与灯体结合牢固，绝缘良好，灯泡外部有金属保护网。
7、电灯灯具内的接线必须牢固，灯具外的接线头要相互错开，并要包扎绝缘胶布。
8、照明系统中的每一个单相回路上，灯具和插座数量不准超过25个，并应装设15A以下的熔断器.
9、禁止在床上装设开关、插座，不准用电炉取暖。
10、电工必须持证上岗,无证人员不准私自乱接线和其他电气作业。
11、总开关箱边2M内不准堆放易燃易爆物品和腐蚀性物品。
12、总开关箱旁边必须配备二个以上灭火器。
八、配电漏电保护器
1、施工现场的总配电屏(配电箱)和开关箱应至少配置两级漏电保护器。
2、漏电保护器应选用电流型作型，本工程使用潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流不大于15MA，其额定漏电动作时间应不大于0.1S；额定漏电动作电流和定额漏电动作时间乘积的限值为（不大于）30mAs。
3、漏电保护器的使用接线应与基本保护系统相适应、相配合，在任何情况下，漏电保护器（其剩余电流互感器)只能通过工作线，而不准通过保护线。

九、施工临时用水

1、临时用水量计算：
临时主水管计算如下：施工现场主要用水为砼养护、装饰砂浆搅拌用水,取用水量Q=5L／S;现场消防用水量取Q=10L／S；生活用水按消防用水量的10％考虑，则总用水量为：Ｑ总=10×1。1=10.1L／S；水管流速1.2—2.0m／s ,取Ｖ＝1.5m/s；则管径为:
D=[（4Ｑ总)/（３.14×1000Ｖ）］1/2
=［（4×10。1）／(3.14×1000×1。5）］1/2=0。093 m
2、截面选取及敷设：
主水管采用D100PPR管埋地敷设，装好水表,并沿施工现场布置消防栓，管径为D75；再用D50管径接到所需用水部位；施工楼层用水,水管用D50水管随楼层结构上升，并每层设阀门一个， 所有给水管采用PPR管.
7
西双版纳州景洪王府广场 临时用水施工方案
目 录
一、工程概况 1
二、设计及施工范围 1
1、临时给水系统 1
2、临时排水系统 2
3、消防系统 2
三、用水量及管径的计算 2
四、施工方法 3
1、临时给水系统 3
2、临时排水系统 4
3、工程检验验收 4
五、质量保证措施 5
六、工期保证措施 5
七、附图 5
1、施工现场布置总平面图 5

5

施工现场临时用水施工方案
一、工程概况
本项目位于景洪市中心城区核心位置，地块西临嘎兰南路，东临城市主干道勐海路.地块北侧为州医院，西南侧为西双版纳允景洪小学。本项目是景洪市为改善允景洪小学周边交通拥挤现象，经州政府同意,市政府批准进行改造的城 市综合体。孙金巷路穿过本项目用地，将其分成南北两块.建设内容为：西双版纳的旧城城市中心区，集公寓、住宅、商业、休闲等各类设施为一体的城市综合体;
本项目规划用地面积约48521。01㎡,拟建9栋地上16-30F的高层建筑及3F商裙楼.总建筑面积约305315。12㎡，设全地下室二层，地下室建筑面积约21358。30㎡。拟建建筑结构形式均为框剪结构，采用桩基础型式.
主要参建单位如下：
工程名称：西双版纳州景洪王府广场
建设单位：西双版纳绿洲房地产开发有限公司
设计单位：华城博远（北京）建筑规划设计有限公司
地勘单位：云南地质工程勘察设计研究院
监理单位：江苏金丰华监理有限公司西双版纳分公司
施工单位：中建四局第五建筑工程有限公司
二、设计及施工范围
本次施工内容包括施工现场临时给水、消防、排水系统。
1、临时给水系统
（1)水源：施工现场水源由业主在地块西侧提供的DN63市政给水管。临水管网为生活、生产合用管网，临时供水管网呈树枝状布置，由市政管网直接供给输送至各个用水点。
（2）施工区供水主管采用DN63.施工现场内用水设置若干条DN50水管为各栋号供水，施工用水支管采用DN50 PPR管，上楼层的消防立管采用DN100 PPR管，搅拌机临时用水管采用DN50 PPR管。各路管路交叉处水阀。
（3）施工用水量是根据现场实际情况计算并确定每个配水点的给水管管径,详细见后附临水布置图.
（4）因建筑物为高层建筑，每栋楼设置一蓄水池,蓄水量不小于30m³，蓄水池内空尺寸5m＊5m＊1.3m.
2、临时排水系统
施工期间需排除的水主要是生产污水和雨水二大类。项目部在规划场区临时设施时，随临时道路铺设明沟。临时道路两侧的排水口下均增设沉淀池，用于沉淀施工污水。
生活区设置在施工现场外，排水分离，生活区排水接入市政排水管网.
（1)生活区生活污水及卫生间排水排至化粪池，化粪池由工作人员定期进行抽水清掏。临时厕所采用水冲厕所并设蹲便器、面盆及小便器。
（2)施工区域标高低于市政排污管网，现场污水沉淀后经水泵抽离现场。
3、消防系统
由于本程工程量大，考虑到生产及生活用水量较小，且生活区域不在施工区域内部，消防系统分开设置,生活区按要求布置灭火器.施工现场消防给水采用DN100，竖管上每层设室内消火栓，室内消火栓设计采用19mm喷嘴,Ф65栓口，25m长麻质水龙带。室外消火栓按不大于100m的间距地埋式消火栓，一期共设置3个消火栓，消火栓覆盖半径为100m，管径同施工现场主水管DN63。配备足够的水龙带，周围3米内不准存放物品。各加工现场配两具灭火器。
三、用水量及管径的计算
根据本工程实际情况，生活区与设置在施工现场外供水分离，施施工现场用水不考虑生活用水。
1、工地施工工程用水量：
根据施工用水定额，以日用水量最大的混凝土自然养护为基础计算。取定额N1=200L/m²,按每班浇灌高峰混凝土量∑Q=400m³，未预计的施工用水系数K1=1。05,取用水不均衡系数K2=1。25,年(季）度有效作业T1=1，每天工作班数t=1。
q1=（K1× ∑Q×N1 × K2 ）／(T1×t×8×3600 ）
=（1.05×400×200×1。25）/(1×1×8×3600)
  =4.55L/S
2、计算工地生活用水量:
  取施工工地生活用水定额N3=20L/人，施工高峰昼夜人数P1取200，取施工工地生活用水不均衡系数K4=1。5，t=1。
q2=( P1×N3×K4） ／（t×8×3600 )
  =（200×20×1.5）/（1×8×3600) =0.20L/S
3、计算消防用水量：
室外消火栓用水量取q3=10L/S。
4、计算总用水量：
Q=q1+q2 =4.55+0.20=4.75L/S。
生活及施工供水管径计算：（取V =1.5m/s)
d=√【4Q/（Л×V×1000)】 =√【4×4。75/(3.14×1。5×1000）】 =0.063m
故本工程生活及施工用水管道采用DN63的P管。
消防管道管径计算：（取V=2。0m/s）
d=√【4Q/(Л×V×1000）】=√【4×10/(3.14×2.0×1000）】 =0。079m
故本工程消防用水管道需用DN100的PPR管。
四、施工准备
1、技术准备
依照规划总平面图，认真熟悉现场。施工道路、办公设施、生活设施、库房等临时设施统一规划,提供现场平面布.根据自编施工方案，配合建筑等相关内容做好准备工作。
2、现场准备
1）现场应安排好适当的工作场地和料具，并做好采暖以保证施工温度。
2）在施工前应摸清楚地下高、低压电缆、电线、煤气、热力等管道的分布情况,并作标记。
四、施工方法
1、临时给水系统
1。1材料要求
在本工程中直埋给水管采用PE给水管,热熔连接.安装时首先要对材料做全面性的检查，符合下列要求方可安装，内壁光滑、平整，无裂纹、气泡，脱皮、无严重的全斑及明显的裂纹、凹陷.管道应完整无损、无变形，轴向不得有异向弯曲，其直线度偏差应小于1%，端口必须平直其垂直与轴线。
1。2施工方法
1）测量、定位:测量之前先找固定好的水准点，在测量过程中，沿管道线路设置临时水准点。在测量过程中做好记录，并证明全部水准点和连接线。
2）沟槽开挖：通过计算确定沟槽开挖尺寸，放出上开口挖槽线。按图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸撒好白线，然后开挖清理沟槽底时找好坡度.
3)下管
下管前要检查管材的质量，管材有破损等缺陷不允许使用、检查下管时所用的绳、木架、吊链等机具、校正测量及复核坡度板是否被挪动过。将两检查井之间的管段在沟槽上预制好,然后下管，管道下入管沟时，先定位，然后测量标高，符合要求在回填。
4）管道水压试验：按规范铺设连接试验管道、进水管段、安装阀门、试压泵、压力表、缓慢充水，冲水后把管内空气全部排尽、空气排尽后,将检查阀门关闭好，进行缓慢加压，升至试验压力观察，试验合格后，进行冲洗,冲洗合格后，立即办理验收手续,组织回填。
5）沟槽回填
管道安装验收合格后应立即回填。回填时沟槽内无积水，无淤泥,有机物及冻土回填土中不含有石块、砖及其他杂硬物体、沟槽回填，从管道检查井两侧同时对称回填确保管道不产生位移、回填时分层夯实,每30cm夯实一次.
2、临时排水系统
1)现场排水采用两种形式:明沟排水采用砖砌地沟和直径为300的PVC波纹排水管，并每间隔不大于50m的距离设1m³的集水坑。
2)材料质量要求： 内壁光滑、平整、无气泡、裂口、脱皮、无严重的冷斑及明显的裂纹、无变形。
3、工程检验验收
严格执行国家现行规范、标准及企业的各项规定要求施工。施工队伍进场后，在进行施工前,严格按工艺标准要求对操作班组进行技术、质量交底。在施工过程中,分管质检工作人员应加强现场巡视，应及时发现施工中的问题，施工队对完成的工序在自检合格后,向项目部质检组进行报验，验收合格由相关人员签字确认。对未经验收和验收不过关，未经返修合格禁止进行下道工序的施工.

五、质量保证措施
1、严把材料进场质量关,原材料和设备要有出厂合证， 安装使用说明书，检验报告和相关资料。
2、各种材料，设备在使用安装前经监理工程师验收合格后方可使用。
3、在施工中要严格执行“自检、互检、交接检”制度杜绝不合格产品的产生.
4、建立各级“质量管理责任制”加强全面质量管理。
5、对职工进行“百年大计、质量第一、质量是生命"的思想教育。
六、工期保证措施
要根据项目部制定的施工进度做好材料进场计划和安装工程的施工进度计划，在施工过程中密切配合土建项目部，保证工程的整体施工进度。

七、附图
1、施工现场布置总平面图
陕西省机械施工公司办公楼工程 施工现场临时用水、用电施工方案
陕建机施集团

陕西省机械施工公司办公楼工程

施工现场临时用水、用电施工方案

编制：

审核：

审批：

陕建机施集团办公楼项目部
二〇一五年五月

目 录
一、工程概况…………………………………………………………………3
二、编制说明…………………………………………………………………3
三、编制依据…………………………………………………………………3
四、使用范围…………………………………………………………………4
五、临时用水…………………………………………………………………4
1、施工现场临水情况 ……………………………………………………4
2、主要用水临建情况 ……………………………………………………5
3、临时用水验算…………………………………………………………。5
4、给水主干管管经计算 …………………………………………………7
5、临水系统的维护与管理………………………………………………。8
六、临时用电…………………………………………………………………8
1、设计步骤………………………………………………………………。8
2、各主干回路负荷计算…………………………………………………。10
3、技术措施 ………………………………………………………………12
4、电气设备的使用和维修………………………………………………。16
5、施工现场的电缆线路………………………………………………….18
6、用电组织管理 …………………………………………………………18
附件:施工现场临水、临电平面布置图……………………………………23

施工现场临时用水、用电施工方案
一、工程概况:
陕西省机械施工公司办公楼工程，位于西安市金花北路406号。由陕西建工机械施工集团有限公司投资建设;西部建筑抗震勘察设计研究院设计;西安市勘察测绘院勘察；陕西环宇建设工程项目管理有限公司监理；陕西建工机械施工集团有限公司第四工程公司施工总承包。
本工程为地下2层，地上14层框架—剪力墙高层办公楼；地上建筑面积15092。98㎡，地下建筑面积2684。122㎡,建筑基底面积1098.776㎡，总建筑面积17777.102m2；地下室—2层层高3.900 m，地下室-1层层高6.200 m,1层层高4.200 m，2层及其以上层高均为3.500m，建筑高度49。850m；
本工程防火设计建筑分类二类公共建筑，设计耐火等级地上二级,地下一级；建筑设计使用年限50年，建筑物抗震设防烈度为8度,人防设计平战结合核6级常6级甲类二等人防掩蔽所,人防建筑面积1089。36㎡，室内外高差0。150m，±0。000相对于的绝对标高为407。100 m。
本工程合同承包范围:砂石褥垫层及其以上设计图纸所包含的所有内容（不含土方开挖、基坑支护、桩基及二次精装修）,合同工期：458天。
二、编制说明：
1．遵循安全、经济、节约的临水、临电设计原则对工程现场临水、临电进行设计。
2．合理布置，统筹安排，保证重点设备供电,严格遵守相关文件规定。
3．严格按照新版陕西省文明工地验收标准第二部分安全达标创优的相关要求（陕建发［2010]105号）及陕西建工机械施工集团有限公司企业创建文明工地标识标准的要求,采用“三级配电，两级保护”的供电模式，对临电进行设计、布置,按照国家现行安全用电标准进行科学管理，精心施工，确保安全用电。
三、编制依据：
1．业主提供的施工现场水源、电源技术参数，所在位置及现场实际条件。
2．陕西省机械施工公司办公楼工程总平面规划及竖向设计图。
3。 陕西省机械施工公司办公楼工程总平面布置图。
4．现行的国家施工验收规范.
(1）《施工现场临时用电安全技术规范》JGJ46—2005
（2）《建筑施工安全检查标准》JGJ59-2011
（3）《建筑机械使用安全技术规程》JGJ33—2012
(4）《建筑电气工程施工质量验收规范》GB50303-2002
(5)《建筑工程施工现场供用电安全规范》GB50194-2014
（6）《建筑施工安全技术统一技术规范》GB 50870-2013
（7）《施工企业安全生产管理规范》GB50656—2011
5。 新版《建筑施工手册》（第五版）
四、使用范围：
本临水、临电施工方案适用范围仅限于陕西省机械施工公司办公楼工程项目现场临时用水、用电的施工和全过程服务。
五、临时用水:
1.施工现场临水情况:
现场临时总水源由业主提供,水源由楼北侧大门口处市政管井接入(最小管径为DN100）。
2.主要用水临建情况:
施工现场临时用水主要考虑施工现场厕所及施工的上下水，临建的排出及施工污水净化后排入沉淀池等相应处理后再排入市政管道.
3.临时用水设计：
本工程现场用水有施工用水、生活用水、消防用水三部分。
3。1施工用水量的计算
q1=K1ΣQ1。N1/(T1 。t） ×K2/(8×3600)
式中 q1——施工用水量（L/S)
K1-—未预计的施工用水系数（1.05 —1。15）
Q1——年（季）度工程量(以实物计量单位表示）
N1——施工用水定额
T1—-年（季)度有效作业天数
t——每天工作班数
K2—-用水步均衡系数
工程实际工程量及计算系数的确定
由于工程结构施工阶段相对于装饰阶段施工用水量大，故Q1主要以混凝土的工程量为依据，据估计本工程混凝土共计12000m3，混凝土养护用水额取500L/M3，冲洗用水100L/M3拟定结构前期工期约为180d(按封顶时间考虑)每天按1。5个工作班计算，因此
K1=1。05
Q1=12000M3
N1=500
T1=180d
t=1。5班
K2=1。15
故q1={1。05×［(12000×500)÷（180×1.5)]×1.15}÷（8×3600)=0。93L/S
3。2生活用水量计算
施工现场生活用水
公式 q2=∑P1N2K3/（ t ×8×3600）
式中 q2—-施工现场生活用水量(L/S）
P1——施工现场高峰昼夜人数（拟定240人)；
N2—-施工现场生活用水定额（20L/人.班）
t——每天工作班数（班）
K3——用水步均衡系数（1。30 —1.50)
故q2= =(240×20×1。4）/（1。5×8×3600） =0.156L/S
工人生活区用水（施工现场不考虑）
q3=（ΣP2N3K4）/（24×3600）
q3——生活区生活用水量（L/S）
P2——生活区居住人数；
N2——生活区生活用水定额（20升/人.班)
t--每天工作班数（班）
K3—-用水步均衡系数（2。00—2。50）
生活用水系数确定：
生活区生活用水定额其中包括:卫生设施用水定额为25升/人；食堂用水定额为15升/人;洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人。
用水量计算q3=（∑P1N3）K3/（24×3600)
q3=（240×25+240×15+240×30%×30+240×30)×2.00/（24×3600)
=0.272L/S
3。3消防用水
因为该区域工地面积小于5公顷,如果该工地同时发生火灾的次数为一次,则消防用水定额为10-15L/S,即q4=10L/S（消防用水施工定额）
3。4总用水量计算:
∵ q1+ q2+q3=0.93+0.156+0。272=1.358 L/S 〈 q4= 10L/S
∴总用水量计算Q= q4 =10L/S
4.给水主干管管径计算
4。1计算公式
D=√4Q/（πv。1000）
其中：D——水管管径（m)
Q——耗水量（m/s）
V--管网中水流速度（m/s）
4.2消防主干管管径计算
D=√4Q/（πv.1000)
=√4×10/（3.14×2.5×1000)
=0。0714mm
其中：根据消防用水定额：Q=10L/s
消防水管中水的流速经过查表：V=2.5m/s
根据有关规定，消防用管的主干管管径不得小于100mm,因此，消防供水主干管的管径确定为100mm.
4.3施工用水主干管管径计算
D=√4Q/（πv.1000）
其中：D——水管管径（m)
Q——耗水量（l/s）
V——管网中水流速度（m/s)
其中：耗水量Q经过前面计算:Q=1。358L/S
管网中水流速V经过查表：V=1。5米/秒
D=√4Q/(πv.1000）
=√4×1。358/3.14×1。5×1000
=0。034m
4.4给水主干管确定：
由于施工用水及消防用水采用同一管线供水，因此根据消防用水的有关管理规定，故业主提供给水管径100mm,可以满足消防及施工用水使用.
5。临水系统的维护与管理
5.1施工时应注意保证消防管线畅通，消火栓内设施完备，且消火栓前道路畅通，以保证消防需要。
5.2应加强施工现场厕所的管理,及时清扫、冲洗，保持整洁，无堵塞现象。
5.3施工用水立管及消防用水立管在上层楼板浇注前应及时接高,按照每施工两层接高两层进行。
5。4对于有渗漏的管线及截门应及时进行维修。
5。5各个施工用水点作到人走水关，杜绝长流水现象发生 。
六、临时用电：
(一)、设计步骤:
1．现场勘察及初步设计：该工程施工现场临时用电的电源由建设单位提供（位于施工现场南侧设置有变压器）,施工现场范围区内无通讯、管道、线路及各种埋地物。
2．本供电系统采用三相五线制，三级配电,二级漏电保护，TN-S接零保护。其中漏电保护要求首端漏电不大于150mA，漏电保护系数不大于0.2s，开关箱和流动电箱漏电不大于30 mA，漏电保护系数不大于0。1.
3.根据施工现场用电设备布置情况，采用多元配电线路法，将三条电缆从配电室分布全现场，从三级配电箱分支回路,应当配电合理，互不干扰,防止因电气故障影响施工.
4.电缆分布：现场将供电线路分为三路,第一路主供高层办公楼塔吊、滴灯及外用电梯负荷为L1，第二路主供钢筋棚、木工棚机械负荷及主体施工作业面负荷为L2，第三路主供库房、临设用电、项目部办公照明、电热水器等负荷为L3。
5．根据工程进度及施工需要使用机械设备统计如下：
序
号
设备
名称
功率
（KW）
台数
总功率
核定后功率
室内
照明
室外
照明
电动机类
电焊机类
1
附着式TQ80塔吊
55。5
1/1
55。5
55.5

2
柴油砼输送泵HTB60C
/
1
/
/

3
BL-15手动式砼布料机
/
1
/
/

4
UN—100闪光对焊机
100
1
100

100

5
GT4/14钢筋调直机
5．5
2
11
11

6
GQ40切断机
5
2
10
10

7
GW40弯曲机
5
2
10
10

8
GYZL—40直螺纹套丝机
15
1
15
15

9
电渣焊机
23。5
4
94

94

10
MB103木工压刨
2.5
2
5
5

11
MJ104木工圆锯
3
2
6
6

12
MB503A木工平刨
1．5
2
3
3

13
BX-300电焊机
23.4
3
70。2

70.2

14
插入式振动器
1.1
6
6.6
6.6

15
抹光机、平板式振动器
1．5
2
3
3

16
蛙式打夯机
2
2
4
4

17
SC200施工电梯
22
1
22
22

18
潜水泵
2。4
3
7.2
7。2

19
砂轮切割机
2.2
2
4。4
4.4

20
室内照明

16.3

21
室外照明

16。3
合计
162。7
264.2
16.3
16.3
备注:室内外照明用电按动力电的10%考虑共计32.6 KW。
根据以上数据：
取K1=0。6 K2=0。6 K3=0。75 K4=1。0 cosφ=0.75 tgφ=0.75
P总=1.05(K1∑P1/cosφ+K2∑P2+K3∑P3+K4∑P4)
Q总=tgφP总
P总=1。05(0.6 ×162.7/0。75+0.6×264。2+0。8×16.3+1×16。3）= 333.82KW
Q总=0。75×333。82=250。44
S总= √ P总2+Q总2=√ 333。822+250.442 =417。4KVA
I总= S总/(√3 ×U×cosφ） =792.741A
根据计算总的功率为417。4 KVA,总的计算电流为910。11A .业主提供的变压器总功率为800 KVA，可满足施工现场用电要求。
（二）、各主干回路负荷计算:
1．第一路(L1）供电回路，主供塔吊（55。5KW）、滴灯照明(7 KW）、外用电梯（22KW)。
根据以上可得P1总=0。6×（55.5+22）/ cosφ+7=69 KW
Q1总=0.75×69=51.75
S1总= √692+51。752= 86.4KVA
I1总= S1总/（√3 ×U×cosφ） =175.03A
为满足上述条件，第一回路主干线L1可选用VV-3×50+2×30聚氯乙烯绝缘聚氯乙烯护套铠装电缆电力电缆沿电缆沟敷设。
2．第二回路（L2）高层办公楼钢筋棚、木工棚机械及主体作业面等设备用电，主要用电设备数量及功率：钢筋对焊机（100）、钢筋调直机（11）、钢筋切断机（10)、钢筋弯曲机（10）、直螺纹套丝机（15)、电渣压力焊机（94)、木工压刨（5)、木工圆锯（6）、木工平刨（3）、电焊机（70.2)
P2总=K×P Q2总= tgφ×P2总
P2总=0.6×（11+10+10+15+5+6+3)+0。6×264。2=194。52 KW
Q2总=0。75×194.52=145.89
S2总= √194。522+145.89 2=243。2KVA
I2总= S2总/(√3 ×U×cosφ）= 492.69A
为满足上述条件，第二回路L2主干线选用VV22—3×120+2×70电力电缆沿电缆沟敷设。
3．第三回路L3主供库房、临设用电、项目部办公照明、电热水器等负荷设备用电,主要用电设备数量及功率为，室内照明（16.3）。
根据以上数据可得
P3总=0.75×16。3=12.225 KW
Q3总=0。75×12。225=9。168
S3总= √12.2252+9。1682 =15。4KVA
I3总= S3总/(√3 ×U×cosφ）=53。89A
为满足上述条件，第三回路主干线可选用VV-3×50+2×10电力电缆沿电缆沟敷设。
（三）、技术措施:
1．接地与防雷
（1）配电房接地采用打3根人工接地极的形式作为接地装置，接地极采用L50×50×5镀锌角铁（L=2。5m/根），在离配电房2m处设第一根接地极，然后在该接地极两侧5m各打一根接地极，配电房与接地极间，接地极与接地极间采用-40×4镀锌扁钢作为接地母线，接地母线及接地极埋设深度大于0。7m,施工完毕应进行接地电阻测试，接地电阻值不得大于4欧母。
（2）塔吊防雷接地措施
根据施工现场临时用电安全技术规范规定，塔式起重机不另设接闪器，利用塔式起重机的钢爬梯作为防雷引下线,利用塔式起重机桩基础内主钢筋做接地极,应确保接闪器，引下线及接地极间形成良好的电气通路，若中间有断开点,应采用—25×4镀锌扁钢作为接地母线,将断开点进行可靠焊接，使其形成一个闭合的电气通路.施工完毕后的实测接地电阻值不得大于10欧母，若实测不满足要求，应增设人工接地极。
（3）外用施工电梯防雷接地措施：
外用施工电梯可利用电梯钢轨道作为防雷引下线，在施工电梯基坑内打一根L50×50×5镀锌角铁(L=2.5m/根）作为人工接地极，并利用—25×4镀锌扁钢作为接地母线，将接地极与电梯钢导轨进行可靠焊接，使其形成一个良好的电气通路。施工完毕后的实测接地电阻值不得大于10欧母。
(4）重复接地
在配电系统每条回路末端均设重复接地,接地极采用L50×50×5镀锌角铁（L=2.5m/根），顶端埋深0。8米,采用50mm2黄绿双色铜导线与角钢相连，重复接地电阻不大于10欧母.
（5）电器设备接地：
所有电器设备的金属外壳与保护零线连接，专用保护零线由工作接地线，配电室的第一漏电保护器电源侧的零线引出，施工现场的所有电器设备在正常情况下不带电的外露导电部分应做保护接零 ，包括以下五部分.
① 电机、变压器、照明器具、电器、手持电动工具的金属外壳;
② 配电屏与控制屏的金属框架；
③ 电器设备传动装置的金属部件；
④ 室内外配电装置的金属箱体框架及靠近带电部分的金属围栏和金属门；
⑤ 电力线路的金属保护管、敷设的钢管、钢管外架，镝灯等；
⑥保护零线不得装设开关或熔断器，保护零线必须采用绝缘导线。配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线；手持电动工具的PE线应为截面不小于1。5mm2的绝缘多股铜线;不准使用独股线,保
