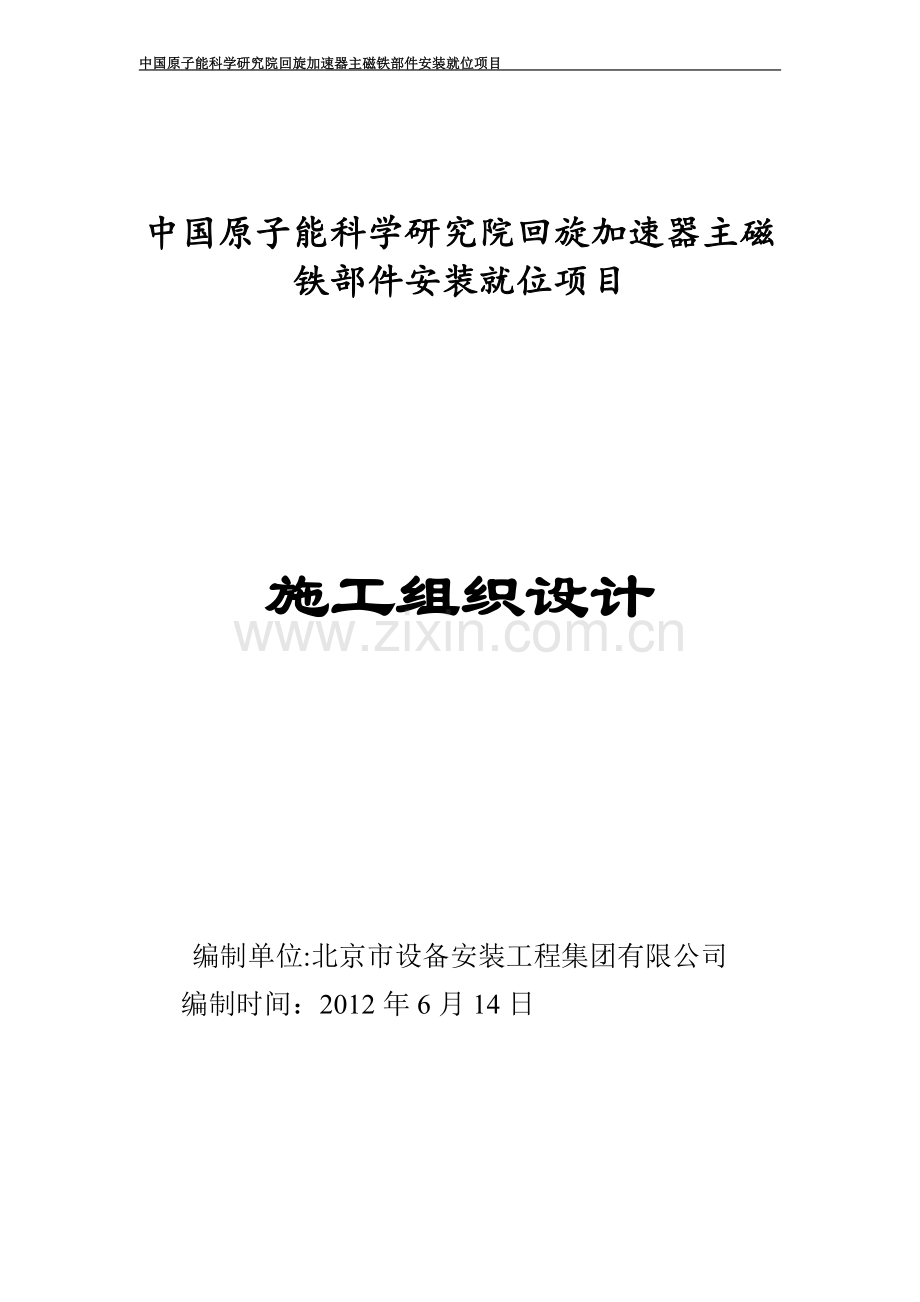

中国原子能科学研究院回旋加速器主磁铁部件安装就位项目

施工组织设计

编制单位:北京市设备安装工程集团有限公司
编制时间：2012年6月14日

目 录
第一章、 工程概况
第二章、 施工部署
第三章、 施工组织机构及质量保证体系
第四章、 质量及工期保证措施
第五章、 针对本工程特点采用的保证措施
第六章、 安全生产和文明施工措施
第七章、 主要施工工机具
第八章、 劳动力计划
第九章、 施工进度计划
第十章、 施工方案
第十一章、质量检验标准及交工验收
第十二章、服 务

第一章、工程概况
一、概述
本工程为中国原子能科学研究院回旋加速器主磁铁部件安装就位拆迁、维护、保养、翻新、运输、安装及调试工程。项目由目临时厂房迁至新厂房，距离约300米.目前设备安装临时厂房,。
二、招标工程范围
.招标项目名称：中国原子能科学研究院回旋加速器主磁铁部件安装就位项目
　.。招标搬迁设备为：回旋加速器主磁铁
搬迁要求:该设备的拆除、搬运、安装调试、调试精度达到搬迁前的使用精度.

三、工程特点
1、 设备安装精度要求高，在放线时必须考虑定位尺寸链的正确和偏差控制范围.
2、 设备重量较大，给设备拆卸和安装带来一定的困难。
3、 工期紧、工作量大。甲方设想要求3个月完成。因此必须精心策划、流水作业，集中优势资源突击完成。
4、 施工区域狭小，给吊装运输带来一定的困难.
5、 相当一部分设备吊架比较陈旧，拆卸和恢复难度较大。
6、 从设备结构组成看80％的设备需要进行解体拆迁。解体后为了保证运输安全，需要制作相当数量的卡具和拍子。
四、公司能力

企 业 简 介

历史与现状:我公司创建于1954年，隶属北京建工集团有限责任公司，为国家建筑设备安装壹级企业，具有机电安装工程施工总承包壹级资质，总资产10亿元。获ISO9001国际质量体系认证、ISO14001国际环保体系认证、OHSAS18001职业健康安全管理体系认证。被评为北京市经济百强企业,全国先进建筑施工企业，是全国最大、最具实力的建筑安装企业之一。在50余年的发展中，已取得国家、部、市级重要技术成果60余项，获中国建筑行业工程质量最高荣誉“鲁班奖”37项，获奖数居全国同行业之首。
技术实力：我公司在编的1600名职工中，拥有各类职称的专业技术人员1000余名，约占职工总数的65%。其中具有高中级职称技术人员231人,壹级项目经理73人，壹级建造师14人,具有雄厚的技术实力.
代表工程：我公司成立50年来,一直作为首都建设的骨干力量，承担了北京市内主要工业、环保、大规模科研、医疗、教育、高级民用、驻华使馆、外交公寓的安装任务，完成了六千余个大、中型国内外安装工程。五十年代“十大建筑”中，我公司参建了人民大会堂、民族文化宫、钓鱼台国宾馆等七项著名工程；六、七十年代参建了首都体育馆、东方红炼油厂、毛主席纪念堂、扎伊尔人民宫等大型工程;八十年代“新十大建筑”中的北京图书馆新馆、国际饭店、长城饭店、中央电视台等工程；进入90年代，承担了亚运会17个场馆、北京西站、恒基中心、国际金融中心、东方广场、远洋大厦、中银大厦等国家重点工程。今天我们的脚步随着首都的发展迈向了更加广阔的领域,由我公司承建的友谊医院新门急诊教学综合楼、首都博物馆新馆、北京国际新闻中心已成为北京市新的标志性工程，北京电视中心、首都国际机场T3B等大型重点工程在不久后的将来又将展示在首都人民面前。
经营范围：我公司具备机电总承包设计、施工综合管理的能力，主要承担通风、空调、冷冻、锅炉、工业管道、电梯、动力、变配电、污水处理、楼宇自控、消防系统等施工项目的安装、建筑装饰、维修和技术服务。
对客户的承诺:保证质量、保证工期、合理取费、竭诚服务。
企业管理方针:创精品、重环境、保安全、讲诚信、守法规、求发展.

第二章、施工部署
一、工程总目标
根据设备搬迁项目的工程特点和业主确定的工程目标成立项目部。精心组织施工，确保在规定的施工期限内提前完成设备安装及设备试运行工作。在质量方面,严格遵循我公司《质量手册》，精心组织施工,确保在甲方要求之前设备交付使用，工程质量达到设备一次交验合格率100%,确保优质工程,塑造精品工程。
二、施工准备
为保证工程如期顺利进行，在施工前期必须做好充分的准备工作，主要从以下几个方面考虑：
1. 组织足够数量的工程技术人员在拆迁工作正式开始前，收集相关技术文件资料;采用座谈的方式，请操作人员和设备维修及管理人员介绍设备运行情况；了解熟悉设备，做好充分的前期准备。设计切合实际并完整清晰的设备状态记录表格。对数据测绘、设备编码、电气拆解的端子记录工序、解线工序、拆管工序、拆地脚螺丝工序、上托排工序、防护工序、包装工序等安排专门人员对各生产线的拆迁设备统一进行流水化作业程序.
2. 确定设备是否需要解体及解体方案，重点考虑解体顺序、工装定位,做好工装定位标记及解体原则。建立拆迁数据库,对所有拆迁设备建立拆迁、搬运档案资料。
3. 按施工组织设计要求，项目班子马上到位，各部门成员各尽其职。即施工管理部着手修建临时设施，厂区临时电源敷设，前期施工人员到场，技术质管部进一步细化图纸,编制详细的作业指导书和项目质量计划。物资管理部应根据施工组织设计的要求，组织施工工机具和施工机械迅速到场,并根据技术人员提供的材料计划组织施工材料进场。
4. 对关键和重点设备要拆迁前认真学习消化技术文件并编制相关作业指导书.
5. 对设备的测量、拆迁、安装和调试编制专项作业指导书以确保这些设备拆迁后的安装精度和运行状态达到拆迁前的水平。
6. 组织专业化队伍进行翻新工作。
7. 对项目施工人员进行总体技术、质量、安全交底工作，在各单项工程开工时进行专项技术交底。
8. 会同甲方对需要更换的材料进行核定、清点统计，并根据相关资料编制更换材料计划供甲方参考。
三、施工总体部署
为确保本工程保质保期完工，施工总体部署如下:
1、施工前期的准备工作：
施工前期的准备工作是工程施工的一个重要环节,它是确保工程施工顺利、持续、均衡生产的基本保障，前期准备工作主要包括以下几个方面：
a) 施工项目班子的确立.
b） 施工劳动力准备.
c) 施工机具准备。
d) 施工临时设施的确立：施工人员的生活保障设施；现场办公、工机具房、材料库等设施;施工现场用水准备；施工现场临时用电准备。施工现场用电总容量150KW，设总配电箱一台,各单体工程内根据工程量的大小设置分配电箱。
2、技术管理方面：
a)机械设备工程师，主要负责该项目的机械设备安装工作。
b）电气工程师，负责该项目的设备电气施工，
c）数控工程师，负责该项目的设备数控系统的施工调试。

四、施工协调
1、与业主的关系协调
承包方与业主的关系是工程施工的一个很重要的内容,在工程施工的前期、施工中及施工后均要与业主保持良好的合作关系。
工程施工前,及时与业主沟通，做好图纸会审工作,合理安排施工周期，制定更为明确的质量目标。
工程施工中，积极听取业主的意见,承包商根据现场实际情况主动提出合理化的建议供业主参考，尊重业主对施工的修改及变更意见,积极协助业主减少由于修改变更造成的损失。
工程竣工后，积极协助业主对工程的正常运行保驾护航,对业主的要求做到“零距离，零时间”的响应。
2、与土建分包商的关系协调
安装施工与土建施工既是矛盾的又是统一的，两者施工衔接的好坏直接影响工程质量及工程进度.土建为安装创造施工条件，安装积极配合土建施工,二者的目标是统一的。
土建施工中的设备基础的制作、预留孔、预留洞,预埋件等除了要严格符合土建施工图外，还要符合工艺设计要求。因此，在这些工程施工前要组织土建及安装的相关人员对施工图纸和现场实际情况进行详细的会审和勘察,以免出现遗漏或错误，给工程质量及工期造成不必要影响.在安装工程施工完毕,土建工程装修阶段，土建与安装密切配合做好成品保护工作。施工完毕，二者密切配合，做好竣工资料的整理工作.
第三章、施工组织机构及质量保证体系
一、施工组织机构
1、管理思想
树立创新意识， 集中统一领导, 坚持系统管理， 增强用户观念.
2、管理目标
信守合同, 严格实施质量、工期、成本控制，优质、安全如期完成工程任务。
3、管理原则
在项目经理部的领导下， 协调和控制各管理工作之间的关系， 保证管理工作的整体功能优化, 实现专业化的管理.
4、管理措施
a） 推行管理工作程序化, 管理业务标准化及统计数据完整化等科学管理模式, 质量管理按照ISO9002 模式运作， 实现该工程施工工期短、质量优、效率高的最终目标。
b) 项目经理部实行微机辅助管理,采用模块结构(见下页）, 并按层次板把各功能模块联控(见下页)。

管理示意图
1.设备,材
料清单；
2.图纸资料
清单.
a.供货计划
b.到货时间
c.进度计划
d.完成工作
量统计
e.工作报表

a.材料计划
b.设备计划
c.机具计划
d.供货时间
e.进度计划
f.图纸及技
术资料

a.劳动力计划
b.人员进出场安排
c.成本分析
d.资金使用计划
e.成本核算
f.财务报表

a.材料,设备出入库记录
b.材料,设备质保书保存
c.易损件购置计划
d.设备维护安排,记录
e.材料清查与核算
f.劳保用品发放记录

a.非工程用品计划统计
b.会议和来往信件记录
c.合同及各类委托书保存
d.每日工作及天气记录
e.安全检查情况记录
f.意外事故记录
a.设备材料进场检查记录
b.焊接外观质量检查
c.无损探伤检查记录
d.返修记录
e.垂直度，不平度检查记录
f.质量报检表填写,保存

5、项目组织机构
项目经理
总工程师
技术部
质量安全部
综合管理部
设备状态鉴定测绘组
设备基础处理组
设备维护保养组
设备翻新组
设备安装组
设备调试组
钢结构组
设备装运就位组

6、组织措施
a) 组成工程施工项目经理部.在项目经理的直接领导下， 依照项目法, 领导指挥各专业工程队和各管理部门的施工及管理活动.
b） 按照流程化作业，组织专业化施工班组, 项目经理部下设工程技术部、工程管理部、质量安全部、综合管理部。
c) 项目经理职责是对单位工程的质量、安全、进度负全面领导责任, 并对项目领导小组负责;项目总工程师对单位工程的技术、安全质量负直接领导责任, 该项工程的质量管理, 按照ISO9000的模式, 组织制定实施细则； 按照目标进度控制的原则， 确定周、月进度和总进度计划, 并负责工程成本管理工作。
e） 把部门（管理层)和专业工程队(作业层）的管理从职责上分离,业务统一领导, 既发挥管理部门的纵向优势， 又发挥专业工程队的横向优势。
f) 部门负责人对各专业队有业务指导和监督管理的责任和权力。
g) 项目经理部可根据工程的进展和忙闲程度调配各专业工程队之间的施工能力。
3.1.8 现场管理人员、技术人员计划（见下表）
现场管理人员、技术人员计划表
序号
类 别
人 数
1
项目经理
1
2
项目副经理
1
3
项目总工
1
4
技术部经理
1
5
质量安全部经理
1
6
综合部经理
1
7
设备工程师
2
8
机械技术人员
6
9
电气工程师
2
10
电气技术人员
4
11
资料员
2
12
专职安全员
1
13
合计
23

第四章、质量及工期保证措施
一、质量保证措施
施工前组织有关人员认真熟悉设备资料，分析设备结构，编制切实可行的施工方案，制定保证工程质量的技术措施，施工前对有关施工人员进行技术交底并填写技术交底记录。
作业人员严格按施工方案和作业指导书的规定进行作业，保证工序质量符合要求，关键工序和特殊工序的施工，技术、质检人员应跟班指导和检查.
主动配合业主现场工程师对施工质量进行监督检查,提交准确详细的安装检验资料，协商拟定重要的检查试验项目，提供复检的有利条件,并及时进行质量整改。
关键设备施工前，编制详细的作业指导书,同时加强工序交接检验，用工序质量保证整体施工质量.
配合甲方做好隐藏工程的质量检查,确保不留隐患。
建立完整的信息跟踪系统，随时收集反映设备的原始数据，及时分析和处理质量问题.
4、项目经理及项目技术负责人的选定
为确保质量目标的实现,选定参加过该类工程施工的项目经理和项目总工来和担任本工程项目经理和项目技术负责。

第五章、针对本工程特点采用的保证措施
一、 本工程的主要特点
1. 设备安装精度要求高，设备安装精度要求高位置精度要求精确.在放线时必须考虑定位尺寸链的正确和偏差控制范围。
2. 设备资料不完整甚至丢失，会给设备拆卸和安装带来一定的困难。
3. 工期紧、工作量大.甲方设想要求3个月完成。因此必须精心策划、流水作业，集中优势资源突击完成。
4. 施工区域狭小,给吊装运输带来一定的困难.
5. 相当一部分设备吊架比较陈旧，拆卸和恢复难度较大。
6. 从设备结构组成看设备需要进行解体拆迁.解体后为了保证运输安全,需要制作相当数量的卡具和拍子。
二、针对以上工程特点，主要采取以下特殊措施加以解决
1、在对设备进行检测和测绘的后,及时根据设备的检测和测绘的数据，以及设备的技术资料对设备基础进行验收和放线，及早发现问题并及时解决，避免因设备基础问题影响设备安装。
2、根据土建交付安装的时间顺序，合理安排设备、材料进场顺序和时间,使安装过程的资源得到充分保证，杜绝出现停工待料，等待设备的现象，保证工程的顺利进行。如因特殊原因影响工程施工，将延误的工期减小到最小程度。
3、采用先进成熟的施工工艺和先进的施工机械，提高工效,缩短安装施工周期。做好露天作业的防护，尽量减少高温、风雨等自然因素的影响,灵活安排作息时间，减少因不良天气因素造成对工程施工的影响.
1、 对工作量大，施工工期相对较长的关键项目,必要时采用两班制以缩短工程施工时间。
4、主要的施工机具、设备都经过维护、保养,随时处于完好待用状态，大型机具,如吊车等设备完全能满足本工程需要。
5、编制合理、可行、可靠的作业指导书，认真做好技术交底，使施工人员熟悉设备特点，避免错装、漏装和调试不当损坏设备，延误工期。
第六章、安全生产和文明施工措施
一、安全生产目标
在施工期内，杜绝重大人身安全事故和重大设备责任事故。
二、安全保证责任
项目经理：安全生产第一责任人。
专职安全员：负责检查、监督安全技术措施执行情况,开展安全教育。
技术质管部：负责制订安全技术措施，并对施工班(组）进行技术交底。
质量安全部：安排与协调现场安全工作,全面协调现场安全与质量、工期的矛盾，负责安全技术措施及安全生产管理制度的贯彻落实和监督检查。
综合管理部：提供安全生产措施费用保障,并监督安全措施费的使用。各施工队(组）：配合专职安全员做好队（组）安全生产管理；施工作业人员遵守安全技术规程和操作规范，做好自我防护。
三、安全生产措施
1、组织管理措施
a) 建立安全保证体系
建立安全保证体系的作用是明确责任,层层负责，协调配合，并在施工全过程贯彻执行《建设工程施工现场管理规定》，按《建筑施工安全检查评分标准》（JGJ59-88）的规定，实行安全施工现场达标，创建安全文明的施工环境.
b)安全生产责任制
实施安全生产责任制,各部门、各施工队（组）与项目经理签订安全生产责任书，并严格考核.
c)安全教育
认真贯彻国家有关安全法规，提高安全生产和文明施工意识，牢固树立“安全第一,预防为主"的思想；坚持对进入现场的施工工人进行入场安全教育,坚持特种作业人员持证上岗；定期召开安全会议，向职工通报前期施工安全情况，提出今后要求，落实安全隐患整改措施。
d）安全检查制度
实施各级安全检查制度；项目部每周进行一次安全检查.发现隐患，责令小组限期整改；班组每星期一进行安全会议，总结上一周施工情况并作出本周可能出现的隐患的预防措施并作好记录。
2、安全生产措施
a) 安全技术交底制度：开工前，项目部工程技术人员和专职安全员应向施工班组作业人员进行安全技术交底，并填写安全技术交底记录。施工中，专兼职安全员应按交底内容进行检查、落实。
b） 坚持安全“三宝"使用，进入施工现场必须戴安全帽，高空作业必须拴好安全带,做好“四口、五临边”的防护。
c) 施工现场的坑、井、沟及各种孔洞必须设置可靠的围栏、盖板、警示标识等安全设施。
d) 作业面高差较大的施工场所，上下要搭设牢固的脚手架，深坑、池底作业要搭设操作平台或扶梯。
e) 对电气盘柜等电气设备，在搬运过程中要防止倾斜，防止碰撞、损坏，做好电气设备的防盗、防损坏工作。
f） 电气设备在试验及调试过程中,要采取切实措施,保证人员、机工具及设备安全.
g） 设备出库和安装中，重点做好运输、吊装作业过程中的防护。重大及贵重设备的运输、吊装要编制作业指导书，并按照作业指导书要求进行作业。
h) 防腐施工操作人员必须戴防尘（毒）口罩、防护眼镜等必要的防护用品。不得在施工现场进食喝饮料，下班进食饮水前必须更衣，用肥（香）皂洗净手、脸并用清水漱口。
i） 防腐场地应通风良好,必要时应设置排风扇进行人工机械通风。
j) 施工机具要定期维护，起重设备、高压检测设备及仪器等使用前必须经过检查，确认安全可靠后方能使用。
k） 因施工区域大,施工用临时电源、电线采用电杆架设，并派专人维护。
l） 电焊机上要有防雨盖，下有防潮垫；一、二次电线接线处有防护装置，二次线使用接线柱，一次电源线采用橡胶电缆.
m) 物资、设备根据性质、类别进行保管，易碎品单独保管。油漆、氧气、乙炔应单独存放，远离火源、热源处和人员密集区域，并应有消防设施及防毒、防火等安全标志。
n） 合理布置灭火器材，并派人定期检查，确保有效，消防通道要保持畅通.
o） 在深沟、洞内施工时,应配备良好的通风设施，以防一氧化碳、沼气窒息.
p) 现场所有施工人员,应严格遵守业主的安全规定.
3、安全管理措施
a) 按照本工程特点， 制定安全生产保证体系责任制(见附件一), 明确各级人员的安全责任, 并在生产全过程中落实”分级管理、分线负责”的安全生产责任制。
b) 加强安全生产教育培训, 增强职工的安全生产意识， 提高遵守施工现场安全生产操作规程的自觉性和有效性。工人入场针对工程特点必须进行三级安全教育， 特种作业人员要进行安全教育培训, 严格持证上岗制度.
c) 完善安全检查制度, 坚持领导安全值日制.
d) 施工现场必须设置施工公告牌， 各生产、办公场所都要挂牌， 现场的主要部位和易发生事故的场所都要设置醒目的安全标志牌。标志设置必须符合国家标准GB2894-1996《安全标志》和GB16179—1996《安全标志使用导则》的规定; 本工程安全标志牌设置见各条款中。
e） 坚持安全技术交底制度
工程开工前， 工程技术负责人应将工程概况、施工方法、安全技术措施等情况向全体职工进行详细交底。
分部、分项工程施工前， 施工队长要向班组长进行安全技术措施交底。
两个以上施工队或工种配合施工时, 队长要按工程进度定期或不定期的向有关班组长进行交叉作业的安全交底。
班组长每天对工人进行施工要求、作业环境的安全交底。
f) 施工人员在施工过程中个人的安全防护措施
进入施工现场人员一律配戴安全帽, 高空作业一律配戴安全带, 脚手架、跳板必须搭设牢固； 打磨工、气焊工要配戴防护镜。
现场应设置如下标志：
现场应划分用火作业区、易燃易爆材料区、生活区， 并按规定保证防火间距， 防火间距中不得放易燃物.现场应设置如下标志:

现场应有车辆, 通道宽度应符合规定要求, 严禁占用场内通道堆放材料。现场应设置如下标志:

现场应设专用消防用水管网, 配备消防栓等消防器材和安排足够的消防水源， 并符合规定要求。
现场临建设施、仓库等建筑应符合防火要求, 不得使用易燃材料； 在这些场所及易燃料物和用火处要有足够的灭火工具和设备, 对消防器材要定期检查.
使用电气设备和化学危险物品， 必须符合技术规范和操作规程， 严格防火措施， 确保施工安全; 施工作业用火必须经保卫部门审查批准， 领取用火证， 方可作业。
施工材料的存放、保管， 应符合防火安全要求, 易燃材料必须专库储存； 化学易燃物品和压缩可燃性气体容器等, 应按其性质设置专用库房分类存放， 其库房的耐火等级和防火要求应符合有关规定, 使用后的废弃物料应及时消除； 建设工程内不准作为仓库使用, 不准积存易燃、可燃材料。现场应设置如下标志：

安装电器设备, 进行电、气切割作业等， 必须由合格的焊工、电工专业人员操作。
场内严禁吸烟; 现场应设置如下标志:

施工现场安全应急措施
施工现场发生伤亡事故时的应急措施
事故发生后, 现场人员切不可惊慌失措， 要有组织并统一指挥并及时上报有关部门。
四、现场文明施工措施
1、施工人员应当遵守业主厂纪、厂规以及当地治安管理规定.
2、施工现场应设置安全通道和进入现场须知的明示标牌。
3、进入施工现场，一律穿工作服，佩带工作牌,不得嘻闹、喧哗,影响他人作业.
4、现场施工人员应当严格执行操作规程和安全技术规程.
5、爱惜设备、工具，遵守设备操作规程，不得违章使用，随时注意保养。
6、现场设备、设施,应挂牌标示操作规程及使用、养护人员。
7、现场施工,应当听从安排、指挥，相互配合,分工协作,不得违章作业。
8、现场材料、工件、施工机具应堆放整齐；每日下班,应清理现场,保持整洁
第七章、主要施工工机具
一、 施工工机具
序号
名称
型号规格
单位
数量
备注
1
叉车
26T
台
1

2
平板车
10T
台
1

3
平板车
20T
台
1

4
平板车
30T
台
1

5
液压式起重机
300T
副
1
如需要
6
吊车
50T
台
2

7
卷扬机
3T
台
3

8
卷扬机
5T
台
2

9
千斤顶
10T
台
4

10
千斤顶
5T
台
4

11
手拉葫芦
10T
台
6

12
手拉葫芦
5T
台
6

13
手拉葫芦
3T
台
4

14
手拉葫芦
2T
台
2

15
枕木

根
100

16
导向滑轮
10T
个
4

17
导向滑轮
5T
个
4

18
滑轮组
5T
个
4

19
滑轮组
10T
个
4

20
卡环
各种规格
个
若干

21
吊环
各种规格
个
若干

22
钢丝绳
各种规格
米
若干

23
吊索（尼龙绳)
各种规格
根
若干

24
套筒扳手
28件
套
10

25
梅花扳手
10件
套
10

26
内六角扳手
各种规格
套
10

27
双头扳手
各种规格
套
4

28
活动扳手
各种规格
套
4

29
专用扳手
与设备配套
套
若干
设备自带
30
呆扳手
各种规格
套
4

31
棘轮扳手
各种规格
套
2

32
扭矩扳手
各种规格
套
2

33
台虎钳

套
2

34
电动套丝机
Z3T-R6
台
1

35
液压弯管机
DWG—4B
台
1

36
切割机
350~400
台
2

37
角向砂轮机
100~150
台
4

38
划规

个
4

39
角尺
一级精度
把
8

40
样冲

把
4

41
锯弓

把
4

42
锉刀
各种型号规格
套
4

43
刮刀
各种型号
套
4

44
錾子

把
4

45
丝锥
各种规格
套
2

46
板牙
各种规格
套
2

47
线坠

个
8

48
电锤

把
4

49
亚弧焊机

台
2

50

51

二、主要测量仪器、仪表
序号
名称
型号规格
单位
数量
备注
1
经纬仪
J2
台
1

2
水准仪
S3
台
1

3
钢卷尺
30m
把
2

4
钢卷尺
5m
把
10

5
钢平尺
1m
把
4

6
钢平尺
200mm
把
8

7
角尺
一级精度
把
4

8
桥尺
2500*100*20 3级
把
2

9
塞尺
100mm 2＃
把
4

10
游标卡尺
0.05/mm
把
2

11
千分尺
0.01/mm
把
2

12
框式水平仪
200*200 0.02/1000
把
8

13
条式水平仪
0.02/1000
把
4

14
液体静力式水平仪
0.01/mm
台
1

15
读数显微镜

台
1

16
平行光管

个
2

17
千分表

个
2

18
测微仪

个
2

19
高精度检验棒

根
1

20
成组块规

组
1

21
标准刻度尺

把
2

22
交流电压表

块
1

23
直流电压表
10V
块
1

24
直流电压表
30V
块
1

25
示波器

台
1

26
机械式万用表

块
1

27
数字式万用表

块
1

28
逻辑分析仪

台
1

29
短路追踪仪

台
1

第八章、劳动力计划
工 种
按工程施工阶段投入劳动力
第1月
第2月
第3月
1．钳工
20
12
8
2．起重工
8
16
14
3。 仪表工
4
4
4
4。 电工
12
8
6
4．管工
6
4
2
6．测量工
2
2
2
7．油漆防腐工
6
2
1
8．焊工
8
12
11
9．木工
5
0
0
10．材料员
1
1
1
11．保管员
1
1
1
12．普 工
20
10
0
合 计

第九章、施工进度计划
施工进度计划见附页。

第十章、施工方案
施工方案
一、概述
本次回旋加速器主磁铁设备搬迁任务工期较紧,甲方要求尽快安装就位，因此留给设备搬迁的时间不多。本工程对设备拆卸为满足业主的尽快恢复生产要求同时保证设备拆卸、翻新和安装质量，本工程对设备拆卸、安装分两部分进行；本工程设备搬迁为标准设备搬迁,对设备拆卸、和安装技术要求较高；设备安装精度要求高对位置精度要求精确.本方案将着重从设备拆卸、吊装运输、安装调试几方面加以叙述.
二、施工部署
设备拆卸、运输、安装进行，实行流水作业.
三、施工原则
在不影响吊装运输及损坏设备的情况下,尽量整体搬迁。
①会同甲乙双方鉴定设备现状，检查机体及各系统是否完整，测量设备当前精度并做好记录及必要的测绘。
②通电试车,测试精度并做好记录。
③断开电源及与公用设施相连的管线，做好记录。
④排放润滑油，液压油等，封闭油箱。（如果需要，一般不排放,但需做好封闭防止被污染）
⑤拆除地脚，清洗加工精面，涂防锈剂。
⑥顶起、平移、装拍。
2、解体拆迁:
这类设备拆包除按小型设备要求和顺序外，重点注意下列事项：
①分析设备现状和解体部位、制订单体拆卸方案。
②起吊、移位必须进行受力分析，并尽量利用现场环境如厂房结构、柱子、葫芦等，结合现场条件,制订起吊移位方案。
③对精密和细长部件拆卸和包运要考虑防止震动和变形的措施。
④设备本体的压力管件和电控线路，要考虑重复使用,必须分类编号，仔细拆除，认真清理封存。
⑤现场测绘和记录必须完整保存。
⑥圆周对称或位置对称部位拆除要做标记，以便安装时按原位置复原。
3、电气拆除：
①拆除前现场勘察全厂的电气系统并测绘系统图。
②为保证试车及拆卸工作用电，动力干线及照明线路后期拆除.
③被拆除的设备经试车检验后，切断电源闸刀，并确认在不带电的情况下首先拆除设备的电气控制部分。
④设备本体线路能重复利用的，应对拆除的电缆编号分包,外线电源应在引入端子处剪断线路，遗留电缆型号标记,便于安装时选型。
⑤对较大的电气系统必须实际测绘，内容包括：控制柜、台、站的平面布置,用电设备的端子、端子号、电线电缆的规格型号、走向和敷设方法等。
⑥自控部分的电脑及数控单元拆除前要考虑防止记忆资料丢失的措施，并防止高等级电压无意中进入计算机系统和数控电路.
⑦所有已断电的部位要有明显的断开点和防止漏电或再次接通的措施。
⑧严禁拆卸未测绘或未编号的线路。
4、工装及输送系统
可能的情况下尽量不拆除工装.必须拆除时做好定位记号并做好记录，在重新安装后进行模拟手动调试。输送系统标高安装必须根据各生产线设备台面进行调整，直线度必须控制在允许误差范围以内。
5、运输原则：
①尽量按设备本体及其附件共同运输，便于到达新车间的设备清点.
②运输前对设备工作面的导轨表面做防锈处理。。
③按各生产线的设备及附件顺序运输，尽可能直接放到新车间的合格设备基础上，减少二次运输环节
④设备底拍应有制动措施，重要部件要有防震措施。
⑤禁止油箱、水箱与电气设备混装.
四、施工工艺流程
施工准备
设备解体
设备保护包装
吊装运输
设备安装
设备试运转
交工验收

五、设备拆迁施工方案
1、施工准备
1）工艺设备及电气的编号
a) 设备编号：

1．每件设备为一个独立的编号系统，同时用颜色加以区分
2.设备编号.编号应能直观、简明的反映该生产线的设备、部件、构件、管道之间的隶属关系.
3.编号应针对不同的对象，挂编号牌于对应的设备、部件、构件上。且均应清晰可见,不能因日晒、雨淋、受潮、磨擦、挤压而破坏；还应在足够的施工期间内不致模糊、褪色、失效。
4.编号应记录在施工图上，以利于拆卸和安装。不能记录在施工图上的，应在拆卸示意图上作出编号记录
b）电气编号：
编码包括电气设备的编码、仪器仪表的编码、电线电缆的编码
（1）电气设备的编码。
电气设备的编码应与工艺设备的编码在总体保持一致，这是最简便也是最方便辨认的编码原则。另外应考虑柜体排列顺序等因素。将此代码粘贴在设备上，且将此代码输入到数据库中，以便设备安装时查询。
（2）仪器仪表的编码
仪器仪表编码时应考虑设备代码,仪表的位置代码等。将此代码放在其内包装的外部，且输入到数据库中。
（3）电线电缆的编码
上面已经强调过，电线电缆的拆卸与编码是本工程的一个关键环节，所以电线电缆的编码主要注意以下几个方面：
a、电缆编码时应能反应出电缆的起点及终点,且代码在本台设备中具有唯一性。
b、电缆芯线的编码应与端子代码一一对应，且代码具有唯一性，一般采用原来的芯线代码，这样便于安装时能对应图纸查询.
c、已连接好的插头在编码时，应标明其起点及终点的位置，其代码与插座的代码一致.
以上的电缆、电缆芯线以及插头、插座编码完毕，不仅应在其本体上做好标识，都应将它们输入到已建好的数据库中。电缆的标识采用电缆标签，外包透明粘胶带。电缆芯线采用异形管.插头插座也采用标签纸，外包粘胶带.
2)搬迁前的精度检查
搬迁前应和甲方一起共同做精度检查，以作为搬迁后精度调整的依据。精度检查的主要内容有：
（1） 几何精度
（2） 定位精度
（3） 设备拆卸前运行检查：
2、设备拆卸
1）拆卸顺序
安全装置 电气设备及电线电缆 液压站 磁身解体 其他辅助设备等
2）设备拆卸
a）设备拆卸前,必须确定出解体方案（详见作业指导书）及拆卸顺序。
b）设备照相、摄像
做完标记编号后，在设备拆迁前要进行照相及摄像，原则上采取整机和分段拍摄，重要部位最好有局部特写镜头。影像资料力求详细、完整、清晰，影像资料要按部位编号排序，以备将来安装时进行参考。以上工作在拆卸工作开始前完成.损坏的设备或部分损坏的设备拆卸前,必须照相、记录并由甲方代表确认，以便以后维护。
e）机械设备拆卸
1）按设备部件、组件拆解，根据设备结构(装配图)进行分解，床身连接部位螺栓拆除时应采取相应的保护措施，不能破坏（损伤）配合部位或连接要求高的部位,不破坏或降低其连接、配合精度.
2）设备拆解部位作对应标记。
3)拆卸情况（包括编号）应标注在平面设备布置图纸上或标注在拆卸示意图中，并写入拆卸记录中，为安装恢复提供依据。
4）管道在拆除前应根据系统、单元流程图和现场实际情况绘制管线的测绘图，标注清楚管段及管头、管件、阀门等部件、附件，以及走向、坡度等参数,并按拆卸编号作业指导书的规定分别进行标号。
3）解体后的保护
a）现场提前制作一定数量的包装箱,将小型零部件、配件、电气元器件、仪器仪表、电线电缆、备品备件等分类装箱，作好清单和标志.
b）对拆卸下来的设备部件，应用枕木垫平，防止设备变形。
c）对大型的设备部件,还应制作特制的包装箱来包装。
d）拆卸后对易生锈的部位及设备的重要工作面，应及时涂上防锈油，以防该部位锈蚀。
e）设备或包装箱不得露天放置，并注意作好防雨、防潮措施。
f）现场派专人看管以防丢失。
g） 电气设备及材料,包装过程中既要考虑对其外观的保护,又要考虑运输过程中的震动对其内部元器件的损坏。根据本工程的特点,对设备采用内外两层包装，内层用塑料纸包装，这样能做到防潮防水,外层采用专门为本工程制作的木质箱体，中间用泡沫填充。且在箱体外标明设备编号.
3、吊装运输
a）不超过3T的零部件利用厂房现有叉车装，超过3T以上的利用25T吊车吊装。
b）运输工具采用平板车。
c）吊装时针对设备的不同部位,选用不同的索具，用钢丝绳捆绑时与设备接触部位应垫以软木,防止钢丝绳损伤设备.对设备的重要部位、精密部位严禁用钢丝绳捆绑,应用吊索或尼龙绳.
d)设备存放、运输过程中，应用足够数量的枕木将设备垫平、垫稳，防止设备变形及倾倒。
4、设备翻新：
待合同签订后结合现场情况以及甲方生产安排,确定翻新的时间和地点,由专业公司负责完成。
