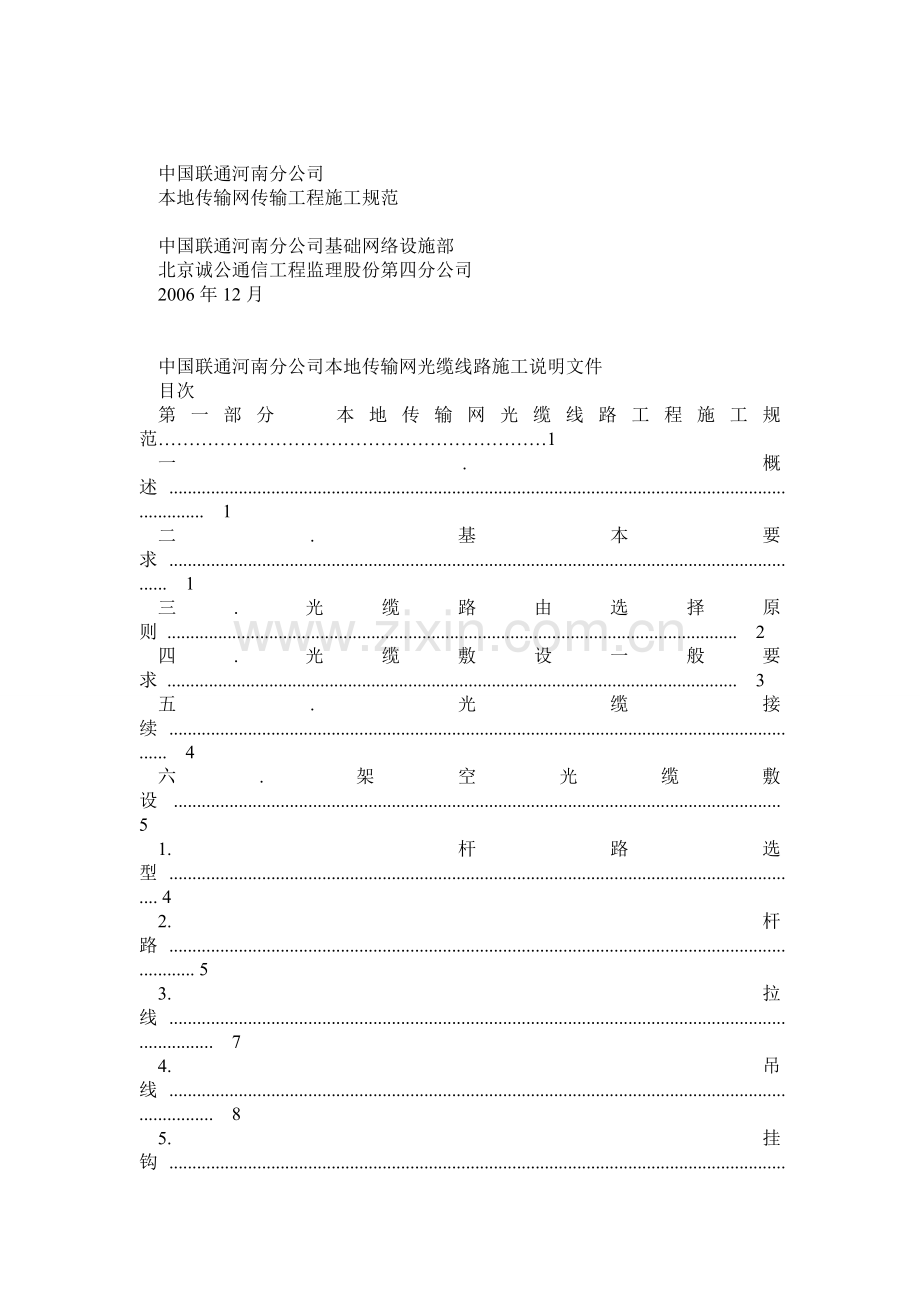

中国联通河南分公司
本地传输网传输工程施工规范

中国联通河南分公司基础网络设施部
北京诚公通信工程监理股份第四分公司
2006年12月

中国联通河南分公司本地传输网光缆线路施工说明文件
目次
第一部分 本地传输网光缆线路工程施工规范………………………………………………………1
一. 概述 ................................................................................................................................................... 1
二. 基本要求 ........................................................................................................................................... 1
三. 光缆路由选择原则 ........................................................................................................................... 2
四. 光缆敷设一般要求 ........................................................................................................................... 3
五. 光缆接续 ........................................................................................................................................... 4
六. 架空光缆敷设 ................................................................................................................................... 5
1. 杆路选型 ......................................................................................................................................... 4
2. 杆路 ................................................................................................................................................. 5
3. 拉线 ..................................................................................................................................................... 7
4. 吊线 ..................................................................................................................................................... 8
5. 挂钩 ..................................................................................................................................................... 9
6. 接头 ..................................................................................................................................................... 9
7. 预留 ..................................................................................................................................................... 9
8. 人工敷设 ............................................................................................................................................. 160
9. 机械敷设 ............................................................................................................................................. 170
10. 隔距要求 ..................................................................................................................................... 180
11. 防护 ............................................................................................................................................... 11
七. 直埋光缆敷设 ................................................................................................................................... 196
1. 埋深 ..................................................................................................................................................... 192
2. 间距 ..................................................................................................................................................... 203
3. 人工敷设 ............................................................................................................................................. 214
4. 防护 ..................................................................................................................................................... 14
5. 标石 ..................................................................................................................................................... 16
6. 预留 ..................................................................................................................................................... 16
八. 管道光缆的敷设 ............................................................................................................................... 16
1. 敷设 ..................................................................................................................................................... 16
2. 防护 ..................................................................................................................................................... 16
3. 预留 ..................................................................................................................................................... 17
九. 光缆引上 ........................................................................................................................................... 17
十. 光缆进局 ........................................................................................................................................... 17
十一. 局内光缆敷设安装 ................................................................................................................... 18
十二. 光缆配盘 ................................................................................................................................... 19
十三. 光缆验收指标 ........................................................................................................................... 20
ii

中国联通河南分公司本地传输网光缆线路施工说明文件 第一部分 本地传输网光缆线路工程施工规范
一. 概述

网工程光缆线路施工指导文件。
二. 基本要求
1、施工单位必须是经过有关部门认证的具有相应施工资质的正规施工队伍，并应具有丰富的光缆线路施工经验。
2、施工中应严格执行通信行业的各种相关法规、规范。
3、工程所用器材的程式、规格、质量均应为符合规定要求的合格产品，不得使用未经鉴定合格的器材。
1)、电杆
（1）基本数据

（2）电杆顶部要用混凝土密封严实，底部应切除钢筋头并做防腐处理。
（3）电杆上应有厂标和三米线或埋深线。
（4）不允许出现蜂窝、漏浆。
2)、铁件
把铁件的规格尺寸是否符合要求和是不是热镀锌作为检验重点。主要
铁件的尺寸是：
地锚柄：1800×16 mm、2100×18mm
三眼单槽夹板：144×42×24mm
1

中国联通河南分公司本地传输网光缆线路施工说明文件
三眼双槽夹板：152×44×22mm
拉线抱箍：144×50×8mm、164×50×8mm、184×50×8mm
吊线抱箍：
3)．地锚石：规格：600×400×150mm 500×300×150mm
地锚石里应有配筋φ8mm 4×6根
4)．光缆：光缆在布放前必须进行单盘测试，不合格不能布放。
4、施工过程中，建设单位应委派监理人员随工检验，发现问题及时处理。
5、工程验收时，施工单位应按规范要求向建设单位提交完整、全面、准确，与实际工程一致的竣工技术资料。
6、光缆线路施工前，必须根据设计图纸对光缆路由进行复测，复核光缆路由的具体走向、接头位臵、环境条件、障碍处理、路段距离等，为光缆配盘及敷设提供必要的资料。
7、个别地段由于外界条件变化或其它原因影响光缆敷设的，可由施工单位提出具体方案，与建设单位协商后作适当调整。
8、这份施工指导文件中的要求未包含到的内容，施工单位应按《本地网通信线路工程验收规范》（YD5051-97）、《电信网光纤数字传输系统工程施工及验收暂行技术规定》（YDJ44-89）的要求执行。若《本地网通信线路工程验收规范》（YD5051-97）和《电信网光纤数字传输系统工程施工及验收暂行技术规定》（YDJ44-89）的要求标准低于这份指导文件的标准，应参照该文件执行。
三. 光缆路由选择原则及路由确定
在光缆建设中主要遵循以下原则：
1、为降低工程造价，缩短建设工期，方便维护管理，本工程新建郊区光缆主要采用架空敷设方式；城区光缆尽量采用管道敷设方式，无条件时可协商利
2

中国联通河南分公司本地传输网光缆线路施工说明文件 用其它部门的杆路和管道。
2、光缆线路选择应结合传输组网方案，组环节点的光缆应尽可能建成双路由成环，以确保传输网的安全可靠。
3、光缆线路应选择安全、稳定的路由，应避免设在规划红线内、易变动地带。
4、光缆路由应尽量沿靠公路，顺路取直，以便于施工和维护。
5、光缆沿公路敷设时，国道选在公路控制线10米以外，省道选在公路控制线15米以外，县道选在公路控制线10米以外。对于沿未定型公路敷设时，一般设在规划公路界20米以外，没有规划的，设在路边沟20米以外，以避免公路修、扩建时光缆路由的迁改。
6、与其它杆路平行时的间距：原则上按设计执行；设计没有说明的，间距一般不小于7米。特殊地段（如街道）的间距经监理认可后，可根据现场情况确定。
7、路由通过较大河流时，应尽量利用固定桥梁敷设光缆，但如由于费用较高等原因不能利用时，可采用飞线或水下方式敷设。对于水下方式敷设时，对于河床易变动的季节性河流，建议尽可能采取微控定向钻顶管技术，不建议采用冲槽方式。
8、施工单位在施工前应根据设计图纸进行路由复测，定杆位。路由需变更时，要和建设单位、监理单位有关人员重新勘测，并填报《设计变更单》，必要时请设计人员重新设计。路由变更后长度比设计长度减少的，由监理单位确定，同时告知建设单位；路由变更后长度比设计长度增加的，监理单位签署意见，由建设单位确定。
四. 光缆敷设一般要求
1、光缆敷设前应进行单盘检验。
3

中国联通河南分公司本地传输网光缆线路施工说明文件
2、敷设后光缆的弯曲半径不得小于光缆外径的15倍，施工过程中不得小于20倍。
3、布放光缆的牵引力应不超过光缆允许张力的80％，瞬间最大牵引力不得超过光缆允许张力的100％，主要牵引力应加在光缆的加强件上。
4、为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。
5、布放光缆时必须由缆盘上方放出并保持光缆呈松弛弧状态。布放过程中光缆应无扭转，严禁打小圈、浪涌等现象发生。
6、采用机械牵引时，牵引速度不宜大于10米/分钟，最好采用速度和张力可调并具有自动停机性能的牵引设备。
7、布放光缆中必须组织严密，有专人指挥，有良好的联络手段，并设臵必要的安全标志如围栏、指示灯、红旗等，以保证光缆及人身安全。禁止未经训练的人员上岗，确保人身和光缆安全。
8、光缆布放完毕应检查光纤是否良好，光缆端头应作密封防潮处理，不得浸水。
9、光缆应按规定端别布放，局端为Ａ端，基站为Ｂ端；环型光缆网可选一远端基站作为B断终端。分歧光缆的端别应服从主干光缆的端别。
10、在靠近交流电气化铁路或高压电力线地段进行光缆施工时，应将光缆金属构件作临时接地，以保证人身安全。
11、利用电力杆路架挂光缆时应与电力部门取得联系，求得支持与配合，采取妥善的安全措施，确保人员和光缆的安全。危险地段应停电操作，以保证安全。
五. 光缆接续
4

中国联通河南分公司本地传输网光缆线路施工说明文件
（1）光缆接续前，应检查接头盒附件种类、数量是否齐全，质量是否符合要求。
（2）光缆接续前应核对光缆程式，根据光缆的端别，核对光纤并编号作永久性标记。选择好接头位臵并根据预留长度的要求留足光缆。
（3）为了保证光缆接续质量，接续工作应在防尘、防潮、防阳光的环境中进行。
（4）在接头盒内，每侧光缆的余留光纤和余留带松套管光纤应各不小于0.8m。余留光纤应有醒目的编号，按＃1～＃24、＃25～＃36顺序盘放在自下而上编号的相应容纤盘内。余留光纤在容纤盘内盘放时原则上按照最大半径盘放，不得交叉和扭转，严禁因盘放半径过小致使光纤受力。光纤接头应嵌入容纤盘上的槽内，并固定牢靠。
（5）光缆的纤芯接续及接头套管的封装必须严格按操作工艺的要求进行；
（6）应根据接头套管的工艺尺寸开剥光缆外护层，且不得损伤光纤；
（7）光纤接续采用熔接，并按两方向光缆的相同线序及色标一一对接，不得接错。
（8）接头套管内应装防潮剂和接头责任卡。责任卡中应写明接续操作的日期、单位及责任人名单等信息。
（9）光缆加强件在接头盒内应有强度上的可靠连接，电气绝缘良好。
（10）光缆内金属构件在接头处应电气断开。
（11）光缆的接续损耗单方向值不大于0.2db,双向平均值不得超过0.08db/个。
六. 架空光缆敷设
5

中国联通河南分公司本地传输网光缆线路施工说明文件
1. 电杆选型
架空明线和架空光缆杆路，一般应采用预应力环形水泥杆，按下表选择
电杆程式：
表6-1 常用预应力环形水泥杆规格程式

2. 杆路
（1）本工程架空光缆基本为新建杆路。部分地段需租用合作单位的现有杆路。 （2）新立杆路的杆高一般为7米，过路或特殊地方用10米或10米以上的电杆。基本杆和高杆间要立过渡杆。
（3）新立杆路的标准杆距按50米考虑，个别地段因客观条件限制，可适当调整杆档距离，负偏差一般应小于5米，正偏差一般不超过10米，正偏差超过10米时需经监理工程师认可。个别杆距较大的地方应补杆
（4）根据本工程通过地区气象条件，直线段每隔8杆档左右设臵一处抗风杆，每隔32杆档设臵一处防凌杆，当防凌杆或抗风杆设臵地点恰巧在角杆或角杆相邻的电杆上，应将防凌杆或抗风杆前移到距角杆2至3档的电杆上。 （5）在土质特别松软处立杆,特别是立角杆,采用拉线加固时,根部应加装底
6

中国联通河南分公司本地传输网光缆线路施工说明文件
盘, 采用撑杆加固时, 根部应加装卡盘,用以增加电杆的稳定性。
（6）下列电杆应装设卡盘:土质特别松软处的电杆,埋深达不到要求的电杆,角深小于2.5米但不能装设拉线或撑杆的角杆,长杆档(101-150m)杆,飞线跨越杆。装设卡盘的方法见YD/T5138—2005《本地通信线路工程验收规范》中3.3杆根装臵图3.3.3-1
（7）下列电杆应装设底盘：土质特别松软处的电杆，角深大于8米的角杆，长杆档杆，终端杆，飞线跨越杆。装设底盘的方法见YD/T5138—2005《本地通信线路工程验收规范》中3.3杆根装臵图3.3.3-1
（8）角杆：角杆应在线路转角点 电杆洞深表 单位：m

7

中国联通河南分公司本地传输网光缆线路施工说明文件
3. 拉线
（1） 拉线的种类：
终端拉线（顶头拉线、）又分单条终端拉线和双条终端拉线 角杆拉线
双方拉线（人字拉线、防风拉线） 三方拉线
四方拉线（防凌拉线、风暴拉线） 吊板拉线（架式锚拉线） 高桩拉线
（2）拉线应比吊线大一个规格。拉线一般使用7/2.6镀锌钢绞线；人字拉线、四方拉线可用7/2.2mm镀锌钢绞线；过河飞线用单条7/2.6镀锌钢绞线时，两端拉线必须使用7/3.0镀锌钢绞线。
（3）拉线上把采用夹板法：用三眼双槽夹板一块，隔5厘米用φ3.0镀锌铁线缠15厘米，再隔10厘米缠5箍回沟3根；
拉线中把采用另缠法：首节缠扎15厘米，隔28厘米再缠扎10厘米，隔10厘米缠扎5匝回勾3根。
8

中国联通河南分公司本地传输网光缆线路施工说明文件

（4）拉线用于抗风杆、防凌杆、终端杆、跨越杆、下坡杆等加固时，除抗风杆采用双方侧面拉线，防凌杆采用四方拉线外，其余拉线安装在吊线所受张力之合力的反向侧面。
（5）拉线的距高比为1，特殊情况下亦不可小于0.75，不可大于1.25。终端杆和角杆拉线的距高比应不小于1。在特殊的地点,由于受周边条件限制,不能装设直接入地拉线, 可采用高桩拉线,吊板拉线，也可在吊线张力之合力内侧安装撑杆。
（6）角杆拉线抱箍应安装在吊线抱箍上方10cm以下。人字拉线抱箍应安装在吊线抱箍上15厘米处；四方拉线的顺向拉线抱箍安装在吊线抱箍下10厘米，并做泄力终结，侧向拉线安装方法与人字拉线同。终端杆拉线抱箍与吊线使用同一抱箍。 9

中国联通河南分公司本地传输网光缆线路施工说明文件 单条拉线装设位臵图

（7）拉线地锚的规格应符合规范的要求,地锚柄的出土长度一般不得超
出30 cm 。拉线地锚的实际出土点与正确出土点之间的偏差不大于5cm；拉线地锚应埋设端正，不得倾斜，地锚的拉线盘应与拉线垂直；埋设地锚鉄柄的出土斜槽，应与拉线上把成直线，不得有抗、顶现象；拉线中把与地锚连接处应按拉线程式加装拉线衬环，衬环应装在拉线弯回处。地锚坑回土要夯实。
10

中国联通河南分公司本地传输网光缆线路施工说明文件
300
地锚出土长度图

（8）地锚拉柄与地锚块配制：拉线采用7/2.6以上钢绞线时，即终端拉
线角杆拉线和三方拉线，配ф18x2100mm的拉柄，600x400x150mm地锚块；拉线采用7/2.2钢绞线时，即人字拉和四方拉，配ф16x1800mm的拉柄，配500x300x150mm地锚块。
（9）终端拉线、角杆拉线抱箍应安装在吊线抱箍上面10厘米处，离杆
梢不小于25厘米。人字拉线抱箍应安装在吊线抱箍上15厘米处；四方拉线的顺向拉线抱箍安装在吊线抱箍下10厘米，并做泄力终结，侧向拉线安装方法与人字拉线同。
（10）角杆处角深>12米时，吊线做终结，做两条终端拉线；角深≤12
米时，做一条角杆拉线，角杆拉线棒出土点应在线路内角平分线的反向延长线上。
4. 吊线
11

中国联通河南分公司本地传输网光缆线路施工说明文件
（1）架空光缆一般采用吊线架设方式，部分采用自承式架空光缆的地段不采用吊线方式。吊线位臵一般距杆梢0.25m，特殊情况可为0.1m。
（2）据河南地区的负荷区核算，架空光缆吊线程式一般可采用7/2.2的钢绞线。
（3）对于过较大路口且杆距超过100米的地方及跨距超过150米的飞线，采用正付吊线，正吊线为7/2.2，付吊线为7/3.0。也可用一条7\2.6钢绞线做飞线。
（4）吊线的垂度应符合规定。参考其他工程经验和有关资料，建议本工程吊线安装垂度参考表6-4执行。
表6-4 吊线安装垂度表

（6）吊线加固
12

中国联通河南分公司本地传输网光缆线路施工说明文件 光缆吊线俯角辅助装臵图

光缆吊线仰角辅助装臵图
5.
13

中国联通河南分公司本地传输网光缆线路施工说明文件

6. 挂钩
（1）挂钩间隔为50cm，电杆两侧的第一只挂钩应各距电杆50cm，要求卡挂均匀，挂钩在吊线上搭扣方向应一致。
（2）凡坡度超过杆距的1/20时，应采用绕线机缠绕敷设（用螺旋线绑扎）或对挂钩进行绑扎。
（3）两条光缆合用一条吊线时，应采用一套较大挂钩。
7. 光缆接头
光缆接头应吊挂在靠近电杆60cm处的吊线上（如果是园筒形必需固定在电
杆上），接头点要尽量避开跨越公路、房屋、河流等施工和维护不方便处。光
14

中国联通河南分公司本地传输网光缆线路施工说明文件 缆接头和接头两侧的光缆采用绑扎线与吊线绑扎。
8. 预留
（1） 电杆预留（小预留）
光缆在每个电杆处做一下垂25公分的小弧形预留，并用纵剖半硬塑料管
保护。
（2） 500米预留
光缆线路每隔500米左右做一次预留，预留长度为5至10米。部分城区
考虑到路由变动及电力杆路上新增变压器的可能情况，可适当增加预留长度（增至20米左右），及减小预留间距。
接头两侧各预留8－10米，分别盘留在接头两侧相邻的电杆上。
（4）杆上盘留应先安装好盘留骨架然后盘留光缆。
15

中国联通河南分公司本地传输网光缆线路施工说明文件

架空光缆接头及预留光缆安装图

（6）架空光缆自然弯曲增加长度为5—7米/公里。
9. 人工敷设
（1）人工推动光缆盘逐步将光缆放出，每隔一根电杆设滑轮做辅助牵引，在角杆处必须设专人作辅助牵引，必要时角杆上装导向滑轮。牵引端逐渐收紧绳索，使光缆逐步放出。
（2）一盘光缆一般分两次布放，布放前半盘后，就地倒８字，再向另一方向布放后半盘。
（3）光缆布放完毕，留好接头所要长度、以及每根的电杆预留长度和盘留长度。然后包扎好接头，扎好电杆预留光缆长度和盘留光缆长度。
10. 机械敷设
16

中国联通河南分公司本地传输网光缆线路施工说明文件

（1）机械牵引主机臵于收缆端，辅助牵引臵于架设路由的适当处。人工推动光缆盘徐徐放出光缆，在角杆处加装导向轮。
（2）在光缆允许牵引力的限度下，一次所布放的光缆长度视地形条件而定。光缆牵引速度要事先确定，张力超过时要自动停车。
（3）光缆布放完毕，留好接头所要长度、以及每根的电杆预留长度和盘留长度。然后包扎好接头，扎好电杆预留长度和盘留长度。 11. 隔距要求
（1）架空光缆距其他物体的垂直、交越时的净距限制见下表6-5： 表6-5 架空光缆与其它设施、树木最小垂直、交越净距表

中国联通河南分公司本地传输网光缆线路施工说明文件

（2）由于租用的电力杆路情况比较复杂，一些地段的架空光缆难以满足上述限制条件，施工时可根据实际情况相宜处臵。但应确保光缆的安全并应考虑到今后的维护方便，必要时，应采取适当防护措施。
12. 防护
（1）架空光缆过杆处应加半硬塑料管保护，但不做固定。
（2）架空杆路的光缆吊线应做接地处理，平均间隔1km左右接地一次。一般不单独做接地，可沿途与拉线连通接地。吊线需要接续时采用绝缘子电气断开，吊线均匀分布接地，更有效防强电、防雷。
电杆避雷线安装图

18

中国联通河南分公司本地传输网光缆线路施工说明文件
（3）架空杆路在过变压器时应在临近的电杆处的吊线接地。
（4）安装光缆接头盒的电杆应接地。
（5）架空杆路的光缆吊线接地电阻要求≤20欧，详见YDJ38-85有关规定。
（6）架空光缆如有通过和靠近木材市场的或靠近、跨越易失火民房段，在光缆施工完后该地段光缆要外包石棉带保护，石棉带外面用PVC带包扎。
（7）位于杆档间的光缆，对靠近树木、电杆可能遭到磨损处应套包长度不小于50厘米，纵剖PVC软管保护。对经过电力变压器时，应根据情况采用角钢或硬塑管保护。
（8）光缆与电力线交越时，需用纵剖PVC软管保护吊线，保护宽度为每侧超出电力线不少于50公分。
（9）光缆过路或特殊地段加挂警示牌。跨道杆档内最低线缆应设警示牌或警示条；道路两侧路基上线杆应设夜光警示牌或刷反光漆。
（10）繁华地带的拉线加警示管。
13. 杆路标示
杆号：面向街道一侧，杆号最下面一字距地面2.5米处，齐全、清楚、准确。杆号喷刷内容及标准省内要统一，字体要求为蓝色。杆号的编制方法参照《传输线路标识管理规定》执行。
七. 直埋光缆敷设
1. 埋深
（1）光缆的埋深应符合表7－1的要求：
19

中国联通河南分公司本地传输网光缆线路施工说明文件
表7－1 直埋光缆埋深表

2. 间距
本工程直埋光缆与其他建筑物及地下管线的距离应符合下表的规定： 表7-2 直埋光缆与其它物距离表

20

中国联通河南分公司本地传输网光缆线路施工说明文件
直埋光缆采用了钢管保护,与水管、煤气管等交叉跨越的净距可降为0.15m。 同沟敷设的光缆不得交叉、重叠，如有可能，应同时布放。
光缆沟深应符合规定，沟底应平整无碎石；石质、半石质沟底应铺10厘米的沙土或细土。
3. 人工敷设
（1）人工抬放光缆时，光缆不应出现小于规定曲率半径的弯曲以及拖地、牵引过紧等现象，光缆必须平放沟底，不得腾空和拱起。
（2）光缆敷设在坡度大于20度，坡长大于30米的斜坡上时，宜采用“S”形敷设。
（3）布放过程中或布放后应及时检查光缆外皮，如有破损应立即修复，直埋光缆敷设后应按相关要求检查光缆护层对地绝缘电阻。
（4）直埋光缆必须经检查确认符合质量验收标准后，方可回填土。
（5）光缆沟回填土应先回填15厘米厚的碎土或细土，并应人工踏平，严禁将石块、砖头等推入沟内。回填土应高出地面10厘米。
（6）直埋光缆不论采用何种方法施工，敷设中均应防止光缆扭折、过分弯曲、外护套损伤等。由于光缆盘长较长，人工抬放时要合理安排人员，行动统一，使光缆受力均匀，方向一致，保证整条光缆安全地抬至沟边后逐段放入沟底。
（7）运行中不承受光缆拉力。接头完成后将接头盒及两边余缆水平盘放入接头坑内，接头盒上方应回填细土或沙土20厘米，并在上方铺放四块水泥盖板
21

中国联通河南分公司本地传输网光缆线路施工说明文件 进行保护。
4. 防护
（1）光缆穿越铁道以及不开挖路面的公路时，采取顶管方式，钢管规格采用直径90--100mm。顶管应保持平直。对今后可能拓宽改造的道路，钢管顶过路后，应埋出规划区。
（2）钢管内穿放φ28/34mm塑料子管三根，一根穿缆，两根备用。塑料管伸出钢管外不小于1m。
（3）允许破土的位臵可以采取埋管保护，对今后可能拓宽改造的道路，过路后，钢管应埋出规划区。
（4）顶管或埋保护管时管口应做堵塞。
（5）光缆线路穿越机耕路、农村大道以及市区、居民区或易动土地段时，采取硬塑料管保护或在光缆上方铺砖以及铺水泥槽加盖板的方式进行防护。
（6）直埋光缆的埋深不足0.5m时，采用φ50mm对缝钢管保护。
（7）光缆与地下管线及光、电缆交越时，采用φ38/46mm的塑料管保护。保护管长一般5m，斜交时适当加长。
（8）光缆与煤气、输油管道交越时，光缆采用φ50mm对缝钢管保护。垂直交越时，保护钢管长度为10m，斜交时适当加长。
（9）直埋光缆采用钢管、塑料管保护时，管口处均应用油麻沥青封堵，空余管口用塞子堵塞。
（10）直埋光缆穿越陡坎时，采用护坎保护。
（11）光缆接头应安排在地势平坦和地质稳固地点，应避开水塘、河流、沟
22

中国联通河南分公司本地传输网光缆线路施工说明文件 渠及道路等。
（12）接头点的预留光缆应妥善地臵于接头坑中，端头必须作密封、防潮处理，防止光缆进水或人为损伤。
（13）光缆接头盒用水泥盖板保护。
5. 标石
（1）光缆接头、光缆拐弯点、光缆特殊预留点、与其他电缆交越点、穿越障碍物地点以及直线段每隔70米左右处应设臵普通标石；
（2）标石埋深0.6米，露出地面0.4米。标石周围的土壤应夯实。
6. 预留
直埋光缆自然弯曲增加长度考虑为7米/公里，接头每侧预留长度为12米。
八. 管道光缆的敷设
1、管孔
（1）光（电）缆穿放管孔位臵应按设计要求或由联通市级分公司指定的管孔位臵布放，不得擅自变动。
（2）管孔占用原则：先下后上，先两侧后中间。两侧管孔占用时应尽可能位臵一致,避免两侧管孔占位有较大的错位和偏差。
（3）敷设管道光（电）缆之前必须清刷管孔
2 、子管敷设
（1）在孔径大于或等于90MM的水泥管道或塑料管道内，应一次敷设五根或五根以上的子管
（2）子管不得跨井敷设
23

中国联通河南分公司本地传输网光缆线路施工说明文件
（3）子管应伸出管孔10CM，长度保持一致
（4）子管在管道内不得有接头
3、光（电）缆敷设
（1）管道光缆在没有接头
