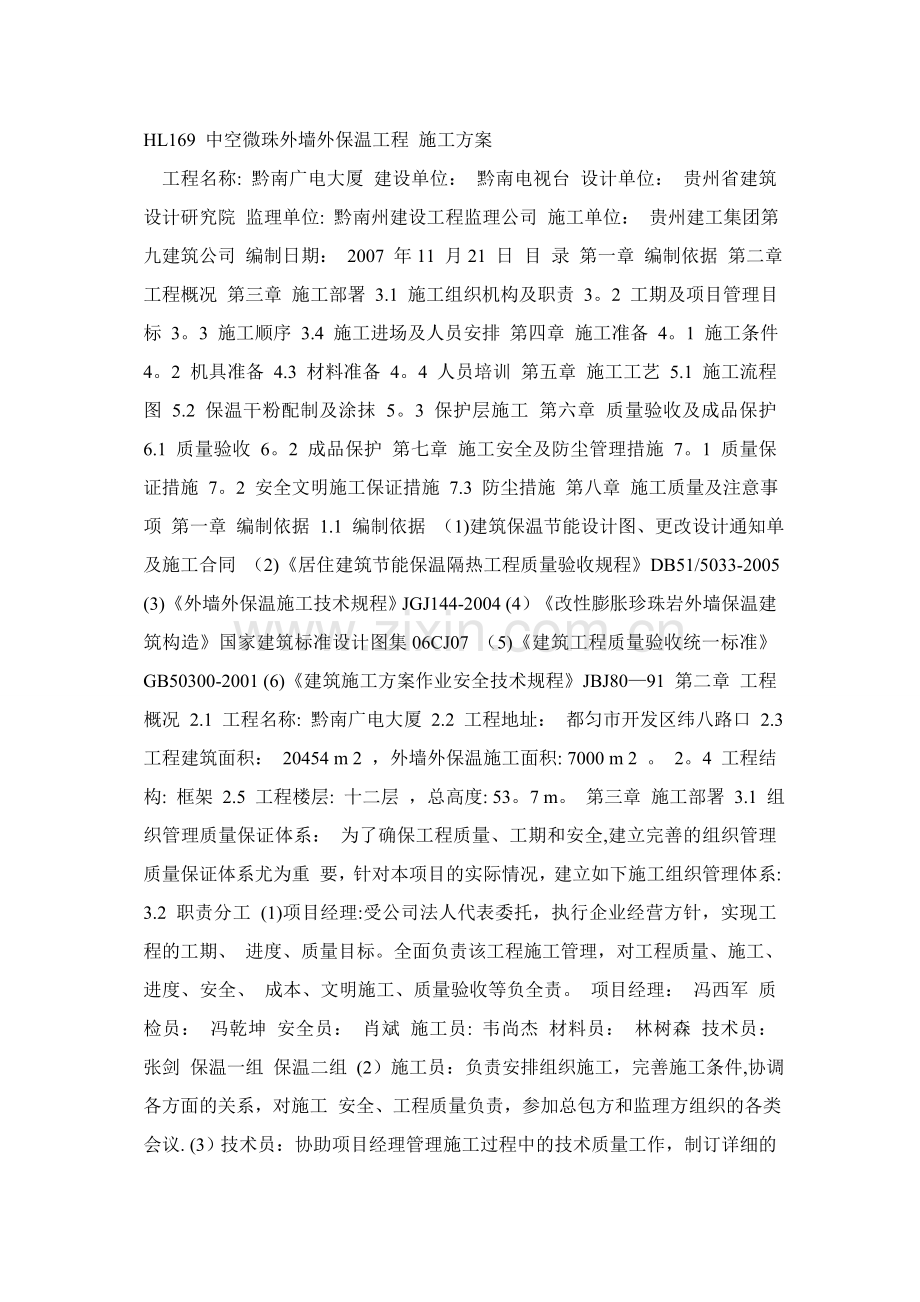

HL169 中空微珠外墙外保温工程 施工方案
工程名称: 黔南广电大厦 建设单位： 黔南电视台 设计单位： 贵州省建筑设计研究院 监理单位: 黔南州建设工程监理公司 施工单位： 贵州建工集团第九建筑公司 编制日期： 2007 年11 月21 日 目 录 第一章 编制依据 第二章 工程概况 第三章 施工部署 3.1 施工组织机构及职责 3。2 工期及项目管理目标 3。3 施工顺序 3.4 施工进场及人员安排 第四章 施工准备 4。1 施工条件 4。2 机具准备 4.3 材料准备 4。4 人员培训 第五章 施工工艺 5.1 施工流程图 5.2 保温干粉配制及涂抹 5。3 保护层施工 第六章 质量验收及成品保护 6.1 质量验收 6。2 成品保护 第七章 施工安全及防尘管理措施 7。1 质量保证措施 7。2 安全文明施工保证措施 7.3 防尘措施 第八章 施工质量及注意事项 第一章 编制依据 1.1 编制依据 （1)建筑保温节能设计图、更改设计通知单及施工合同 （2)《居住建筑节能保温隔热工程质量验收规程》DB51/5033-2005 (3)《外墙外保温施工技术规程》JGJ144-2004 (4）《改性膨胀珍珠岩外墙保温建筑构造》国家建筑标准设计图集06CJ07 （5)《建筑工程质量验收统一标准》GB50300-2001 (6)《建筑施工方案作业安全技术规程》JBJ80—91 第二章 工程概况 2.1 工程名称: 黔南广电大厦 2.2 工程地址： 都匀市开发区纬八路口 2.3 工程建筑面积： 20454 m 2 ，外墙外保温施工面积: 7000 m 2 。 2。4 工程结构: 框架 2.5 工程楼层: 十二层 ，总高度: 53。7 m。 第三章 施工部署 3.1 组织管理质量保证体系： 为了确保工程质量、工期和安全,建立完善的组织管理质量保证体系尤为重 要，针对本项目的实际情况，建立如下施工组织管理体系: 3.2 职责分工 (1)项目经理:受公司法人代表委托，执行企业经营方针，实现工程的工期、 进度、质量目标。全面负责该工程施工管理，对工程质量、施工、进度、安全、 成本、文明施工、质量验收等负全责。 项目经理： 冯西军 质检员： 冯乾坤 安全员： 肖斌 施工员: 韦尚杰 材料员： 林树森 技术员： 张剑 保温一组 保温二组 (2）施工员：负责安排组织施工，完善施工条件,协调各方面的关系，对施工 安全、工程质量负责，参加总包方和监理方组织的各类会议. (3）技术员：协助项目经理管理施工过程中的技术质量工作，制订详细的施工 方案，施工前对工人进行技术交底，解决施工中出现的技术问题。严格执行施工 标准、规范，确保施工目标的实现。主持质量技术会议，参加总包和监理方组织 的各类会议。 （4）安全员:对进场工人进行安全教育培训,日常检查安全设施及防护用品， 检查脚手架及提升机（吊篮），确保安全施工，及时办理有关安全保卫方面的一 切手续。 （5）质检员:独立执行质量检查的权威性，不合格工序决不放行，严格执行工 艺及相关操作规程. （6)材料员:确保按施工进度，组织配备各种材料。选用优质合格材料，严格 检查验收程序，票证齐全有效。 （7)作业组长：安排组织施工，对现场工人进行安排调动,确保工程质量及进 度. 3.3 工期及项目管理目标 (1）工期: 60 天。 （2)质量目标：工程质量目标等级:合格 （3)质量事故为：零 （4)安全事故为:零 3.4 施工标准及设计要求 该工程外墙外保温施工标准按照HL169 中空微珠外墙保温隔热系统工程施工 技术规程及国家建筑标准设计图集06CJ07 配套使用。 HL169 中空微珠保温层厚度20mm，HL169 防渗抗裂柔性砂浆厚度为3mm(饰 面层为涂料，在抗裂砂浆中铺设耐碱网格布）。HL169 防渗抗裂柔性砂浆厚度为5～ 6mm（饰面层为面砖，在抗裂砂浆中铺设镀锌钢丝网)。 3.5 施工进度及劳动安排 根据现场分为两个工作面施工,山墙面与后立面为一个工作面，山墙与正立 面为一个工作面. 施工进度计划 1~10 11~15 16~20 21～25 26～29 30~49 50~60 备注 基层清理、吊垂直、 控制线、贴灰饼 抹保温层浆料第一遍 抹保温层浆料第二遍 抹防渗抗裂砂浆第一遍 挂网 抹防渗抗裂砂浆第二遍 修补 人员组织、配备 1。项目经理1 名； 2.施工员、技术员、质检员、安全员、材料员各1 名； 3.按施工进度分为 1 个班：每班班长各1 名； 4.施工工人 25 名，技普比例按1:0。3 考虑。 第四章 施工准备 4.1 施工条件 (1）外墙外保温工程的施工应在基层施工质量验收合格后进行。 (2）施工环境要求 环境气温不应低于5℃，当必须低于5℃气温下时,应采取保证工程质量的 有效措施。 （3）外墙外保温夏季施工时，宜采取措施避免阳光曝晒;雨天不得施工，正在 施工时下雨,应采取有效防雨措施防止雨水冲刷。 （4)材料保管环境要求干燥、通风、防潮。 (5）施工现场应具备施工用水、电及脚手架。 4.2 机具准备 外墙外保温施工的机具有： 砂浆搅拌机1 台、抹子、剪刀、滚刷、扫帚、水桶、螺丝刀、木搓抹子、多 用刀、墙线、直尺、弹线墨盒、靠尺等。 4。3 材料准备 序号 材料名称 规 格 配方及使用说明 1 中空微珠保温干粉 25kg/袋 拌和好的浆料要求在4 小时内用完 2 防渗抗裂柔性砂浆 25kg/袋 拌和好的砂浆要求在2 小时内用完 3 耐碱玻纤网格布 1 米×100 米 详见施工要点 4 镀锌钢丝网 1 米×100 米 详见施工要点 4。4 人员培训 由公司技术员、安全员对进场施工人员进行技术交底及安全教育培训. 第五章 施工工艺 5。1 工艺流程(涂料饰面层） 材料准备 中空微珠保温浆料 配置防渗抗裂柔性砂浆 裁镀锌电焊网 基层墙体处理，混凝土墙体先用界面剂处理 吊垂直、套方、弹控制线 用保温浆料作灰饼、冲筋、作口 分两遍涂抹保温浆料至设计厚度 晾置干燥(3—4 天），保温层验收 抹抗裂砂浆1-2mm 挂镀锌电焊网用钻孔安装锚固拴 抹第二遍抗裂砂浆3-4mm 抗裂砂浆防护层验收 饰面层施工 5.3 施工要点 （1）基层墙面处理 a)混凝土墙面应用界面剂进行处理，不同材质处的接缝处要铺设镀锌电焊网， 每边搭接不小于50mm。 b)垂直度、平整度、凸凹超过10mm 的要剔除或用1:3 砂浆找平。 c）松动或空鼓的部分要剔除补牢。 d）妨碍粘结的材料及物质要清除及进行界面处理。 （2）吊垂直、套方、弹控制线、贴灰饼 a）在顶部墙面固定膨胀螺栓,作为挂线铁丝的垂挂点. b）根据室内三零线向室外返出外保温层抹灰控制点，而后固定垂直挂线两端。 c）复测每层三零线,到垂直控制通线的距离是否一致，偏差超过 20mm 的， 查明原因后做出墙面找平层厚度调整. d）根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线， 做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m. （3)保温隔热层 待基层找平已干后,进行如下保温工序:  如果天气炎热,抹该品前,应润湿基面。  抹第一遍时不要超过10mm 厚，用力均匀，比抹水泥砂浆时用力要轻.  待第一遍间隔24 小时后，即可进行第二遍涂抹,厚度达到设计厚度。利 用刮扳刮平整,然后用抹刀抹一遍，使保温层平整密实。 （4）防渗抗裂柔性砂浆护面层 在进行此道工序时，必须待中空微珠保温隔热干粉完全固化干燥后（约2～3 天)方可进行，该产品是一种具有优异的柔性渐变抗裂和防水的专用抹面砂浆， 有利于提高和全面保护中空微珠保温隔热层的综合性能，是保温层必备的配套材 料，在整个保温隔热体系中尤为重要。严禁用普通水泥砂浆或加胶水替代进行抹 面，它容易造成开裂、空鼓和渗透。 a)工程为外墙瓷砖饰面,在做防渗抗裂柔性砂浆时设计使用镀锌电焊网。钻 孔安装锚固栓做加强处理,锚固栓每平方米不少于 4 个（多层双向间距不大于 500mm，小高层双向间隔不大于400mm）。在抹第一遍防渗抗裂柔性砂浆24 小时后 进行铺贴镀锌电焊网，压平、压实并锚固。在铺镀锌电焊网时，相邻网的搭接宽 度应大于40mm；窗口及墙角阴阳处弯折要均匀，与墙体铺贴要压实并锚固。镀锌 电焊网挂完后再抹第二遍防渗抗裂柔性砂浆，使砂浆覆盖整个镀锌电焊网，切记 不得出现翘起及网兜不平现象,若出现上述现象，可用辅助钉压平. 窗口、阳台、勒角、女儿墙、变形缝等节点的做法详《改性膨胀珍珠岩外墙 保温建筑构造》国家建筑标准设计图集06CJ07。 抗裂砂浆护面层完工后约七天可进行粘贴面砖工作。 窗口、阳台、勒角、女儿墙、变形缝等节点的做法详《改性膨胀珍珠岩外墙 保温建筑构造》国家建筑标准设计图集06CJ07. 防渗抗裂抹面层固化干燥后再进行涂料饰面层施工工序. 第六章 质量验收及成品保护 6。1 主控项目 (1)进场材料品种、质量、性能应符合设计和规程要求; （2）保温隔热层的各项指标应符合设计要求;各保温隔热层的施工节点按图集 国家建筑标准设计图集06CJ07 和DB51/5033—2005 有关规定进行验收. （3）保温层与墙体以及各构造层之间必须粘接牢固、无脱层、空鼓、裂缝、面 层无粉化、起皮、爆灰现象。 6。2 一般项目 表面平整、洁净、接茬平整、无明显纹、线角顺直、清晰. 6。3 材料复检项目 材料名称 复检项目 保温浆料 湿密度、干密度、导热系数、蓄热系数、压缩性能 抗裂砂浆 干燥状态和浸水48h 的拉伸粘结强度 6.4 成品保护 (1）门窗残存砂浆应及时清理干净,严禁蹬踩窗台，防止损坏棱角。 （2）各构造层硬化前禁止水冲、撞击门窗、墙角和大角保温层未固化前应采取 防水措施。 (3)禁止在抗裂抹面层未干前进行饰面层施工。 第七章 施工管理措施 7.1 质量保证措施 (1）所有进场材料必须出具出厂合格证，杜绝低劣材料进入现场，应按规定抽 样复检。 （2）各种材料分类、分规格堆放整齐，应有明显标识牌。 （3)现场施工人员应熟悉图纸、施工规范、标准，严格按设计图施工。 （4)人员培训,对操作人员须进行技术交底及培训后方可上岗。 （5)严格按规定的施工流程和间隔时间施工。 (6）隐蔽工程系统经检查无误后,经监理、甲方签字认可后方能作后续施工。 （7)加强工序作业检查，实行“自检、互检、专检"三结合制度。 7。2 安全文明施工措施 在抓好工程质量和确保工程进度的同时，务必同时搞好安全文明施工管理工作。 始终不一地把安全工作放在首位，消除安全隐患,杜绝安全事故的发生,确保施 工现场整洁，做到工完场清。 (1)严格执行建筑工程的相关安全规范，严禁违章指挥和违章作业。 (2)劳保用品穿戴整齐齐全. (3)严格按照施工规范施工，搞好成品保护工作。 (4)严禁酒后上岗作业。 (5）施工现场严禁打闹,一切行动听从指挥。 （6）施工现场严禁乱扔垃圾,随地大小便，保持现场干净整洁。 (7)做好配合协调工作,快速有效地完成施工作业。 （8）搞好安全保卫工作，确保人员及财产的安全。 7。3 防尘措施 (1）中空保温隔热于粉及防渗抗裂柔性砂浆材料应轻拿轻放,防止灰尘扩散。 (2）搅拌机棚按规定搭设封闭式搅拌棚，防止灰尘。 （3)退场时，清运建渣要洒水. 第八章 施工质量及注意事项 8。1 施工质量 外墙外保温工程应按现行国家标准《建筑工程施工质量验收统一标准》进行 施工，所使用材料规格、性能符合设计和有关标准的要求，施工厚度达到设计要 求及国家现行相关标准。外墙内保温成品不空鼓、不开裂.在正确使用和正常维 护的条件下，保证使用年限不低于25 年。 8.2 施工注意事项 1.做抹平HL169 中空微珠保温隔热干粉和HL169 防渗抗裂柔性砂浆时，切忌 拍浆,因为拍浆后的表层缺少骨料,容易产生裂缝. 2.现场施工时施工人员必须遵守工地的规章制度，听从调度人员的安排，配 带好安全帽及安全带。不得违章操作. 3.施工中各工程应紧密配合,合理安排工序，严禁颠倒工序作业。 4。对于施工后的保温隔热墙体，不宜随意开洞。如确实需要，应在墙体养护 达到设计强度后，方可进行。安装物件后应立即修补，恢复原状. 5.在施工工程中应严格执行规程规范,禁止随意更改材料及各种材料的配合 比。 6.刚施工后的保温隔热产品，应防风雨、防冻、防止施工污染；吊运物品或 拆脚手架时防止撞击墙面;对碰撞坏的墙面应及时修补。 7.HL169 中空微珠保温隔热干粉和HL169 防渗抗裂柔性砂浆干粉在现场搅拌 时不可使用强力搅拌机搅拌。
EPS外墙外保温工程施工方案
第一部分：施工程序
一、施工程序：
基层墙体找平——EPS板粘贴(24小时后进行下道工序施工)—-EPS板塞缝、打毛、磨平、门窗洞口及女儿墙处理-—EPS板面抹胶泥，粘网格布（加强网、标准网、包边加固处理，24小时后进行下道工序施工)——面层抹胶泥、找平、面层处理,门窗洞口细部处理-—涂料面层
二、施工准备及部署
（一)、材料准备:外墙采用100mm厚阻燃自熄型聚苯板，密度18kg/m3,玻璃纤维网格布，胶粘剂，抹面胶浆，检查材料进场质量证明文件，确保材料质量；
(二）、人员准备:各栋号落实专业队伍施工,必须经培训后方可施工。
第二部分:施工方法
一、基层墙体
1、基层墙体若为混凝土剪力墙，施工前先将混凝土剪力墙上拉片凿平；如果是红砖砌筑的墙体先将外墙用水泥砂浆进行找平。
2、基层混凝土墙面必须平整牢固，无浮灰、浮浆及油圬等一切杂物，并用清水将墙面冲刷干净。
3、将配制好的界面砂浆用棍子或笤帚均匀地涂刷在基层面上,不得漏涂，且不宜过厚2～3mm左右即可.
4、涂好的界面砂浆以不流淌为宜，涂后待其快干固时可进行下道工序（找平层)施工，采用1：3(水泥：中砂）水泥砂浆找平，水泥砂浆找平层施工时随抹随用长度超过2m的靠尺检查垂直度与平整度，墙面平整度≤3mm/m,墙角垂直度≤2mm/m，以保证基层墙体的平整度符合施工规范要求。
5、基层墙体若红砖墙体砌筑，墙面抹一层1：3(水泥：中砂)水泥砂浆找平即可，水泥砂浆找平施工随抹随用长度超过2米的靠尺检查垂直度与平整度，墙面平整度≤3mm/m,墙角垂直度≤2mm/m,以保证基层墙体的平整度符合施工规范要求。
二、EPS板的粘贴
1、施工用料：水泥32.5#（普通硅酸盐水泥)；
强力水泥胶泥：节能墙体专业胶粘剂；
2、主要施工工具：抹子、槽抹子、角抹子、专用尺抹子、手锯、靠尺、电动搅拌机、刷子、多用刀、灰浆托板、拉线、开槽器、皮尺.
3、施工要求
1）施工现场应具备通电、通水施工条件，并保持清洁的施工环境.
2）施工现场环境温度和基层墙体表面温度不能低于5℃ ，风力不大于5级。
3)雨天施工时应采取有效措施（用塑料模或五彩布覆盖遮挡，雨水较大时应停止施工)，防止雨水冲刷墙面.
4)外墙门窗框安装到位（验收合格）
5）基层墙体处理干净无油、灰尘、污垢、脱膜剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其它有碍粘结的材料，并应剔除墙面的凸出物时，方可进行EPS板粘贴。
6）墙体在施工过程中，应采用必要的防护措施，防止施工墙面受到污损，待建筑泛水、女儿墙,密封膏等构造细部按设计要求施工完毕后方可拆除保护物。
4、施工方法：采用点框式粘接方法
1）配制胶泥
①配制胶泥时必须设专人负责，以确保胶泥的质量;
②配合比（重量比）：苯板胶:水泥=1：1
③胶泥的配制与搅拌
配制前先将苯板胶倒到大桶里用电动搅拌器具搅拌一下苯板胶,然后将已经量好的水泥一小部分一小部分地加入桶中，边加边搅拌，每加一小部分后，都要充分搅拌，不能一次性加入过多的水泥，更不能一次性加入全部水泥同时应避免过度搅拌出现离析，胶泥初次搅拌静停5分钟后，应再搅拌，从而打破初始的组合,此时加入适量的水来调和和易性;配好的胶泥应与阴凉处放置，避免阳光暴晒,胶泥应随用随配，一次性不要调配过多，够一个工作期使用即可，调配好的胶泥最好在2小时内用完,最长不宜超过3小时，遇炎热天气适当缩短存放时间。
2）粘贴EPS板
①铺贴顺序:
根据工程情况了采用从下至上或从上至下水平方向横向逐渐铺设方法，无论哪种方法都应选好起始端（线）或界定板,贴好前先拉好垂直线、水平线、跟线贴板，相临两板错缝粘贴（错缝1/2板长），转角部位应咬茬粘贴，洞口四角处聚苯板不得接缝，祥见标准图02J121—1中A5聚苯板洞口四角切割和顶部锚固要求，当墙面连续高度或宽度超过23米时设伸缩缝，做法按照 02J121—1中3/A15节点施工。
②EPS板包边部位及要求
在墙体底部散水、门窗洞口侧面、伸缩缝及墙面尽端部位，EPS板需进行反包标准网,其方法为宽度为25～30cm（视EPS板厚度而定)的标准网与基层先粘贴，其粘贴宽度为10cm，待EPS板粘贴后进行反包。
③铺摊胶泥
粘贴EPS板时沿EPS板周围用不锈钢抹子涂抹配制好的粘结胶泥，泥带宽约20mm，厚15mm;苯板规格采用500×600，胶泥在板中间均匀布置5个点，每点直径为50mm,厚15mm，涂胶面积不小于板面积的30%,EPS板抹完胶泥后应立即将板平贴在基层墙体上滑动就位，粘贴时动作应当轻柔，均匀挤压，保证结合一致粘贴牢固；为了保持墙面的平整度随时用一根长度超过2米的靠尺进行整平操作。仅在聚苯板需要包网格布时才可以在聚苯板的侧面涂抹粘结胶，其他情况下均不得在聚苯板侧面涂抹粘结胶浆（包括嵌缝用的长板条），以免引起开裂。
④EPS板的接缝
粘贴时应保证EPS板缝相接紧密,不允许留缝，对粘贴时挤出板侧的胶泥应用灰刀清除干净，对下料尺寸偏差或切割等原因造成的板间小缝（板间缝隙大于2mm时），应用EPS板截成合适的小片塞入缝中，对板边的轻微不平处随时用专用的抹子搓平。
EPS板接缝的质量标准：粘贴苯板时，板缝应挤紧，相临板应齐平,板间缝隙不得大于2mm，板间高差不得大于1。5mm，斑缝隙大于2mm时,应用聚苯板条将缝塞满，板间高差大雨。5mm的部位应打磨平整。
⑤EPS板面初步找平
将刮好胶泥的EPS板按规定就位后，用长度超过2米的靠尺将板压实、压平，进行初步找平，为了下一道工序做好准备。
⑥EPS板打磨
待EPS板粘贴24小时后方可进行打磨,使用粗砂纸或专用工具。对整个墙面打磨一遍，打磨时不要沿板缝平行方向,而是做轻柔的圆周运动将不平处磨平，将墙面打磨成细麻面.
⑦安装锚栓(紧固件）
A、锚栓采用改性聚丙乙烯胀钉（紧固件）。
B、在贴好的网格布的苯板上用冲击钻孔，空洞深入墙基面不小于5cm,数量每平方米聚苯板3～4个改性聚苯乙烯胀钉（紧固件)，造型处间距为300mm/个。
C基层墙体转角处锚栓应加密祥见标准图02J121—1中A5节点.
⑧网格布的铺设
网格布的规格为ARN6×6
A、涂抹抹面胶前，先检查聚苯板是否干燥，表面是否平整。标准网格布的铺设方法为二道胶浆法，在聚苯板表面均匀涂抹一层面积大于一块网格布的胶浆，厚度约为1。5mm，立即将网格布压入湿的胶浆中待胶浆稍干硬至可以碰触时，再用抹子涂抹第二道胶浆,直至网格布全部覆盖，此时网格布应在两道胶浆的中间，最外层胶浆厚度在3~5mm范围内。
B、网格布铺设时应自上而下沿外墙铺设网格布，当遇到门窗洞口时，应在四角洞口处沿45º方向补贴一块标准网格布（长300mm,宽200mm），以防开裂.
C、网格布间应互相接100mm,反网处网宽不少于200mm。
D、门窗洞口反网处及起始边外厕的水泥胶,面网用靠尺归方找正,胶泥压实，反网处网格布需将胶泥压出.
E、外墙阳角处网格布搭接200mm，阳角处应增加一层护角网。
F、铺设网格布时，网格布的弯曲面应朝向墙面，并从中央向四周用抹子抹平，直至网格布完全埋入网格胶浆内，目测无任何分辨的网格布纹路，若有裸露的网格布，应再抹适量的胶浆进行修补。
G、全部胶浆和网格布铺设完毕后，至少静止养护24小时，方可进行下一道工序施工，在潮湿的气候条件下,还应延长养护时间。
第三部分：安全施工管理制度
“安全高于一切，责任重于泰山”.因此，我公司所属施工人员必须遵守以下安全管理制度：
1、搅拌人员必须按照规操作，杜绝非操作人员操作使用.
2、施工人员进入现场后，必须戴好安全帽，上跳板时必须系好安全带.
3、工人上下楼必须走楼梯、马道、杜绝爬梯子、滑大绳等现象，防止发生坠落等不安全事故。
4、施工前，检查好架杆是否安装牢固,检查脚手架,跳板是否安装牢固。
5、不准从门，窗口直接往楼下抛任何物品以防止砸伤有关工作人员。
6、遇有5级以上大风或大雨、大雾天气时，禁止一切高空作业。
7、工地用电必须由专业电工安装、管理、不准乱拉、乱接，以确保用电安全。
8、做好安全防火工作。如有单独的食堂，应安全使用电源、气阀.用后必须检查电源是否关闭，气阀是否关严。在宿舍内准备好烟灰缸，不准随地仍烟头,且杜绝在床上吸烟,拒绝一切不安全隐患的发生.
9、严格控制工地食堂的粮油、蔬菜进货渠道,严把卫生关，避免发生食物中毒.
第四部分:材料堆放管理制度
1、材料进入施工现场按施工平面布置图指定位置存放，码放整齐、稳固、做到一条线,并远离火源,注意防火，对有益腐蚀（油漆、稀料等易燃物品)要远离苯板存放区。
2、材料进入施工现场设专人负责管理，苯板胶、网格布等施工工具集中放在统一的一个房间管理，并建立严格的领退料手续,进出场材料要有严格的登记手续。
第五部分：现场文施工措施
1、施工现场要保持整洁卫生，施工时要做到工完场清，即当天干完活要将碎苯板头、网格布头、胶桶等及时清理到指定地点。
2、工人宿舍要保持整洁有序,生活区周围要保持清洁卫生，无污物和污水,生活垃圾集中堆放，及时清运.
3、施工现场严禁打架斗殴，流言蜚语、污言秽语。
4、保护好成品，严禁在成品上乱写乱画.
5、食堂、或放设专人负责,统一管理,严格执行食品卫生法和食品卫生的管理规定，伙房内外整洁，炊事用具干净。
第六部分:验收方法和标准
施工质量验收方法及要求
一、聚苯板的粘贴
用目测检查表面状况,其中包括：
1、板边的切割质量；
2、板缝及填塞质量；
3、板表面是否按要求进行打磨；
4、门窗洞口四角及管线、穿墙管等洞口外，聚苯板的切割及布置是否符合要求。
5、板面打磨完毕后,须用2米长靠尺及楔形塞尺检查板面平行度及垂直度，误差不大于2mm，阴阳角处板边接缝必须平顺.聚苯板粘贴48小时后敲击检查是否有松动或粘贴不实处，必要时可揭下苯板观察是否有需粘，并观察界面破坏情况，破坏界面在聚苯板内为粘结良好，粘结胶浆从聚苯板上剥离时为粘结不良。6、用最小刻度0.5mm的金属直尺测量板缝间隙及高差，板缝不得超过2mm，高差不得超过1.5mm。
二、网格布的铺设
1、用目测法检查表面状况，不得有肉眼可分辨的网印。
2、现场随机检查网格布是否按规定铺设.
3、用插针方法检查抹面胶浆的厚度。
质量验收标准
1、符合设计规范要求
2、符合中国建设部（02J121—1）建筑设计外墙保温建筑构造的标准。

膨胀玻化微珠外墙外保温系统

外
墙
保
温
施
工
方
案

编制:

审批:

目录
一、编制依据及说明…………………………………………
二、工程概述………………………………………………………
三、施工准备及工作计划………………………………………
1、施工准备工作计划……………………………………………
2、机具计划…………………………………………………………
3、基层准备…………………………………………………………
4、技术设备………………………………………………………….
5、施工范围……………………………………………………………
四、外墙外保温施工工艺做法……………………………………
五、各项管理措施…………………………………………………
1、质量保证措施……………………………………………………
2、安全保证措施……………………………………………………
3、工期保证措施……………………………………………………
4、材料管理及节约措施……………………………………………
5、成品保护措施……………………………………………………

一、编制依据及说明
工程设计图纸及说明

《夏热冬冷地区居住建筑节能设计标准》(JG134-2001）
《民用建筑节能设计标准》（采暖居住建筑部分）（JGJ26-95）
《建筑装饰装修工程质量验收规范》GB50210—2001
《建筑工程施工质量验收统一标准GB50300-2001
《混凝土结构工程施工质量验收规范》GB5 4—2002
《建筑行业标准《胶粉聚苯颗粒外墙外保温系统》JG 158—2004
《玻化微珠外墙做法规范》 赣07EJ105
《胶粉聚苯颗粒保温材料外墙外保温工法》YJGF41-2000
《外墙外保温施工技术规程》（JG144-2004 J408—2005）
《建筑节能施工质量验收规范》GB50411-2007

二、工程概况
（一） 一总体工程概况
1、工程名称:中国＊*****＊***＊＊＊*＊研发中心
2、建设地点：＊*＊＊****＊＊＊**＊＊交汇处
3、建设单位：＊＊*********＊＊*＊
4、监理单位：＊＊＊*＊＊＊*＊＊＊****
5、施工总承包单位：*＊***＊＊***＊＊＊**公司
（二） 外墙保温分项工程概述
外墙保温采用玻化微珠保温系统其主要材料为：玻化微珠保温浆料、抗裂砂浆、界面砂浆、耐碱网格布（160g/m2）等，保温层设计厚度为50mm，饰面抗裂防护层为4—6mm。

三、施工准备及工作计划
（一）施工准备工作计划：工期从2021年6月28日到10年8月31日（如因天气原因造成不能施工则工期顺延)。
与公司相关方勘察现场
编制施工方案：各种计划、做法、措施、目标
选择施工队伍：懂施工、懂管理、施工精干、符合劳务要求
编制与预算：工程量、材料用量、成本核算
协调与自给：与工地协调相关的临时设施，如水、电、民工食宿、办公、库房、架子等。
项目人员确定：
项目经理
1人
施工员
2人
质量员
1人
材料员
1人
安全员
1人
预算员
1人
技术员
1人
材料计划：材料名称、数量、进场日期提前送交公司营销部。
并请项目部核准。
（二）机具准备
1、机具准备
1．1机械准备
1．1．1在进行保温施工前，按工作量的大小，进场工人的数量安装好容积约300L砂浆搅拌机，按现场平面布置搭设搅拌机棚，接通水电调试正常,搅拌棚的地点应选择背风向。靠近垂直运输机械.搅拌棚三侧封闭，一侧作为进出料通道，应有顶棚，地面应平整坚实。
1．1．2施工用双排脚水架搭设牢固，步距合理,满铺架板，小横杆距墙面15cm，架子整体验收合格，垂直运输机械安装验收完毕。
1．1．3手提电动搅拌器
1．1．4喷浆机
1．2常用工具准备
1．2．1铁抹子:保温浆料施工宜使用抹子面积较大的矩形抹子。
1．2．2阳角抹子,阴角抹子：保温浆料施工宜用塑料材质，抗裂砂浆宜用钢材质.
1．2．3托灰板
1．2．4杠尺:铝合金杠尺长度2—2.5m和长度1。5m两种.
1．2．5靠尺：木靠尺2-3m单面为八字尺.
1．2．6猪鬃刷：2寸
1．2．7方头铁锹
1．2．8筛子：孔径2.5—3。0mm
1．2．9手推车
1．2．10木方尺：单边长不小于15cm。
1．2．11常用的检测工具：经纬仪及放线工具、2m托线板/杠尺、方尺、水平尺、探针、钢尺等。
1．2．12手锤,橡皮锤。。
1．2．13铁铲/齿型抹子（齿距6mm）
（三）基层准备
1、保温施工前应会同相关部门做好结构验收的确认。外墙面基层的垂直度和平整度应符合现行国家施工及验收规范要求。进行隐蔽施工前应做如下的检查工作。
1．1、将各大角的控制钢垂线安装完毕。高层建筑钢垂线用经纬仪检验合格。
1．2、外墙面的阳台栏杆，雨漏管托架，外挂消防梯等安装完毕。
墙面的暗埋管线、线盒、预理件应提前安装完毕,并应考虑到保温层的厚度影响.
1．3、外窗的铺框安装完毕。
1．4、墙面脚手架孔,穿墙孔及墙面缺损处用水泥砂浆修整完毕.
1．5、混凝土梁/墙面的钢盘头和凸起物大于或等于10mm时就剔除.
1．6、主体结构的变形缝应提前做好处理。
1．7、墙面应清理干净，清洗油渍、清扫浮灰等。旧墙面松动、风化部分应剔除干净.
(四)技术设备
1、保温施工前施工负责人应熟悉图纸，明确施工部位和工程量按工期要求制定施工方案。
2、组织施工队进行技术交底和观摩学习。进行好安全教育。

四、外墙外保温施工工艺做法
4— 1、玻化微珠无机保温浆料外墙外保温系统构成
玻化微珠无机保温浆料外墙外保温体系是由功能分明的：
1、界面层2、保温隔热层 3、耐碱网布增强层 4、抗裂防护层和饰面层组成，本系统有效地解决了保温隔热、抗裂、抗风压、抗震、耐火、憎水、耐候、透气、施工适应性等问题，是综合技术优势较多的外墙外保温作法。其体系构造见图2：

图2
1 涂料墙面 50MM
2基墙（混凝土、小型混凝土空心砌块、粘土多孔砖、实心粘土砖、非粘土砖等）
3界面砂浆(除新粘土砖墙可用水湿润墙面处理外,其余基层均应涂界面砂浆处理）
4玻化微珠无机保温砂浆
5耐碱玻璃纤维网格布
6 抗裂砂浆 4-6MM
7 外挂20CM保温、防水层、陶板。
4- 2、保温砂浆外墙外保温系统材料的技术性能
2。1 界面砂浆
界面砂浆的主要技术性能指标及检验采用的标准如表2.1所示.
表2。1主要技术指标

试 验 项 目
单 位
性 能 指 标
压剪粘结强度
原强度
MPa
≥0。7
耐水
MPa
≥0。5
耐冻融
MPa
≥0。5
一、 2.2玻化微珠无机保温浆料的配置：
玻化微珠保温浆料:水=3袋（每袋16Kg）:(45-52）kg
先将（45-52）kg水（据天气气温状况水量可适当调节）倒入搅拌机中，然后倒入三袋48kg保温浆料，搅拌3-5min。搅拌好的浆料需在4h内用完，搅拌需设专人，专职进行，以保证搅拌时间和搅拌方法的正确性.

玻化微珠无机保温砂浆的主要技术性能指标及检验采用的标准如表2。2所示。
表2.2主要技术指标
项目
单位
指标
干密度
kg/m3
301～400
抗压强度
MPa
≥0。40
导热系数（平均温度25℃）
W/（m。k）
≤0。085
线性收缩率
%
≤0.30
压剪粘结强度
kPa
≥50

2.3 抗裂砂浆配置:干拌抗裂砂浆:水=1：0。32（重量比)用强制式砂浆搅拌机搅拌均匀。加料顺序：将干拌抗裂倒入预先按比例称量好的水中,用手提搅拌器或砂浆搅拌面搅拌均匀无结块后，静置3—5分钟如有反稠现象,再适当加水搅拌，即可使用。抗裂砂浆应在两小时内用完。
抗裂砂浆的主要技术性能指标如表2。3所示。
表2.3 抗裂砂浆性能指标
项 目
单位
指标
抗裂剂
不挥发物含量
％
≥20
贮存稳定性(20℃±5℃)
—
6个月,试样无结快凝聚及发霉现象，且拉伸粘结强度满足抗裂砂浆指标要求
抗裂砂浆
可使用时间
可操作时间
h
≥1.5
在可操作时间内拉
MPa
≥0.7
拉伸粘结强度
(常温28d）
MPa
≥0。7
浸水拉伸粘结强度
(常温28d,浸水7d)
MPa
≥0。5
压折比
—
≤3.0
2。4余干黄金网格布（新春牌）耐碱网格布
耐碱网格布主要性能指标应符合标准耐碱玻璃纤维网格布（JC719主要技术性能见表2。4）
表2。4耐碱网格布主要性能指标
项 目
单 位
指 标
网孔中心距
普通型mm
5×5
加强型
5~10
幅宽
mm
1000
抗拉强度
经向
N/50mm
1280
纬向
N/50mm
1280
径向耐碱保留率
%
95
纬向耐碱保留率
％
95
单位面积
g/㎡
160
涂塑量
g/㎡
20
2。5 饰面材抖
2。5。1 建筑涂料:符合GB/T9755《合成树脂乳液外墙涂料》、GB9779《复层建筑涂料》、GB9153-88《建筑涂料》、 JC/T24-200O 《合成树脂乳液砂壁状建筑涂料》 的要求。
2。6 其它材料
2。6.l 发泡聚乙烯圆棒一条:用于填充伸缩缝、沉降缝，作密封膏的背衬材料，其直径按缝隙宽的13倍使用。
2.6。2 建筑密封膏：应采用聚氮脂、硅酮、丙烯酸脂型建筑密封膏,其技术性能除应符合JC482—92《聚氨脂建筑密封膏》，GBl6776-1997 《建筑用硅酮结构
密封胶》、JC/T484—92《丙烯酸脂建筑密封膏》 的有关要求外，尚应与本系统有关产品进行相容试验.

﹙六﹚细部节点图
6—1保温砂浆外墙外保温系统的细部处理
玻化微珠保温砂浆外墙外保温系统的质量取决于材料质量、施工质量及其材料的相容性，同时也取决于系统的完整性，即取决于各种建筑细部的特殊要求所采用的细部选用的材料的性能。在保温砂浆外墙外保温系统中包含有针对各种建筑细部的特殊要求的细部设计,材料及施工规范，从而保证了系统的完整性。在一个外墙保温系统中,所谓细部处理，主要是指保温墙与其它建筑构件或建筑材料之间的连接及相应的工程措施.针对各种建筑细部的特殊要求所做的细部设计及在各种建筑细部所选用的材料性能首先应满足一个最基本的要求：通过建筑构造自理和材料的选用保证在建筑物细部处的密水性，因为水是外墙外保温系统的头号天敌;其次，建筑细部的自理应考到保温墙体的某些局部受到的载荷.

6.1转角大阳角处标准网格布搭接的两边宽度应200mm,首层阳角护角采用1：2水泥沙浆粉刷，门窗阳角护角采用1：2水泥沙浆粉刷。

﹙七﹚保温砂浆外墙外保温系统的施工方法
7．1 施工程序
7．2 玻化微珠保温砂浆外墙外保温系统涂料饰面施工流程(见图1)

墙体基层处理

墙体基层涂界面砂浆

弹控制线、套方、吊垂直

砂浆护角

|
砂浆抹灰饼、冲筋、砂浆护角

抹保温浆料（每遍厚度≤20mm）、间隔24h

剪裁网格布
配抗裂砂浆

抹抗裂砂浆压入网格布（首层铺加强网格布）

涂弹性底漆

涂弹性涂料

7．3施工
7．3．1 墙体基层处理 墙体基层按基层墙面条件要求进行处理。粘土砖、粘土空心砖墙体，在施工前提前浇水阴透，施工时墙面处于阴干状态（该类墙体可不做界面剂处理程序）。

7．4 施工工艺说明
7．4．1做标志、贴饼
保温浆料施工前应在墙面做好施工厚度标志，应按下列步骤进行贴饼:
7．4．2每层首先用2m杠尺检查墙面平整度，用2m托线板检查墙面垂直度。
7．4．3在距楼层顶部约10cm,同时距大墙阴/阳角约10cm处，根据大墙角已挂好的钢丝垂直控制线厚度，用水泥砂浆块作为标准贴饼。
7．4．4待标准贴饼固定后，在两水平贴饼间拉水平控制线，具本做法为将带小线的小园钉插入标准贴饼，拉直小线，使小线控制比标准贴饼略高1mm，在两贴饼之间按1。5m间隔水平粘贴若干标准贴饼。
7．4．5用线坠吊垂直线在距楼层底部约10cm,大墙阴/阳角10cm处粘贴标准贴饼。﹝楼层较高时应两人共同完成﹞之后按间隔1﹒5m左右沿垂直方向粘贴灰饼
