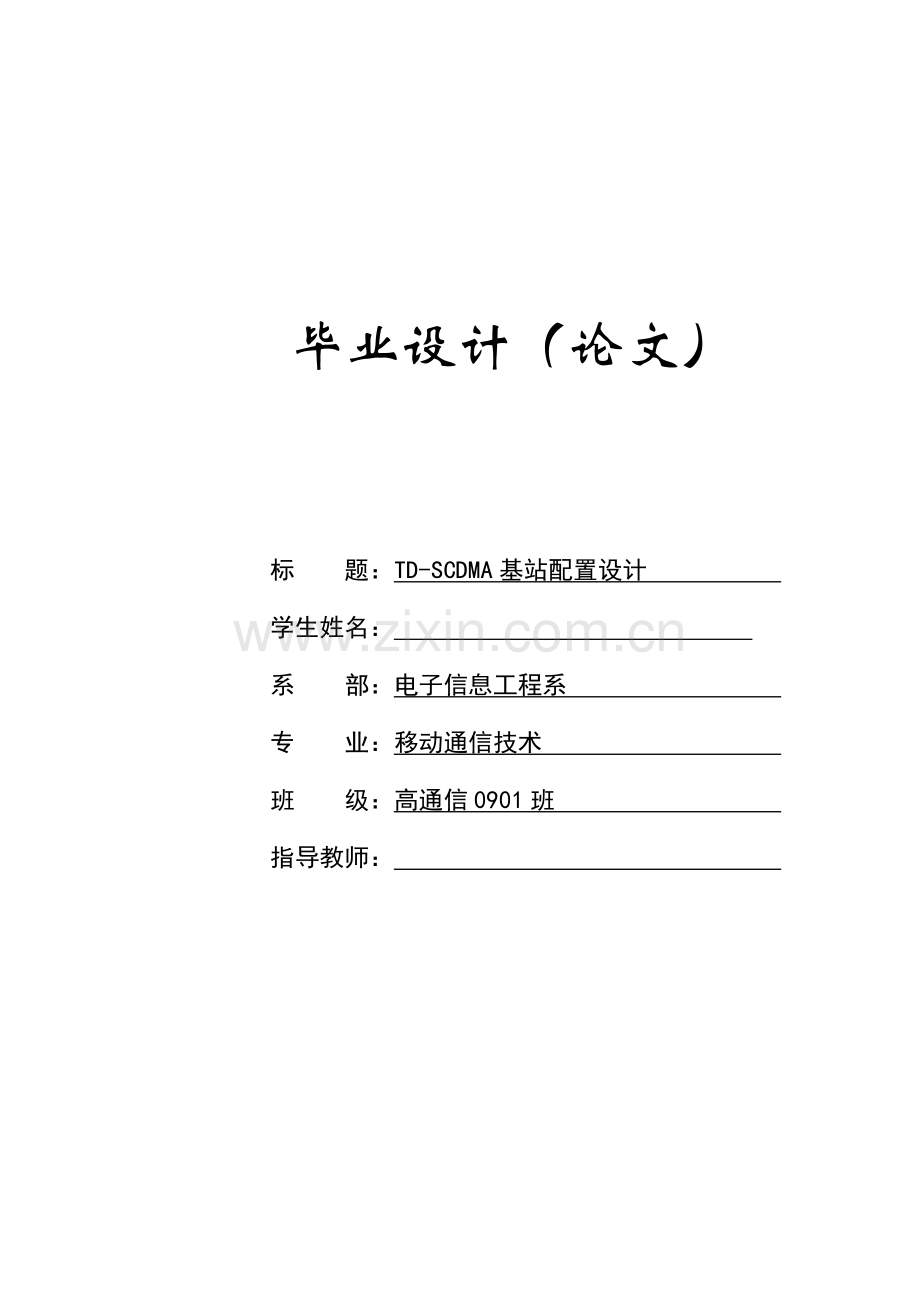

毕业设计--TD-SCDMA基站配置设计（可编辑） (文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）毕业设计（论文）标题：TD-SCDMA基站配置设计学生姓名：系部：电子信息工程系专业：移动通信技术班级：高通信0901班指导教师：目录摘要 I 第一章绪论 1 1.1 TD-SCDMA的简介 1 1.2 TD-SCDMA的发展史 1 第二章 TD-SCDMA基站配置.................................. 3 2.1OMC管理..............................................3 2.2 创建TD UTRAN子网..........................................3 2.3 创建TD B328管理网元......................................14 2.4 创建本地小区和载波资源..................................19 2.5配置设计同步......................................20 第三章TD-SCDMA仿真错误分析...............................21 结论.....................................................24 参考文献.................................................. 后记....................................................... 摘　要移动通信从20世纪80年代大规模投入商用以来，已经经历了从模拟通信向数字通信的转变。第三代移动通信系统中，TD-SCDMA是我国自己研发的标准，所以从WCDMA、CDMA2000等系统中脱颖而出，它的研发得到了国家的大力支持。与此同时， TD-SCDMA集码分多址（CDMA）、时分多址（TDMA）、频分多址（FDMA）等技术优势于一体，又采用智能天线、联合检测、接力切换、同步CDMA、软件无线电、低码片速率、多时隙、可变扩频系统、自适应功率调整等技术，所以具有系统容量大、频谱利用率高、抗干扰能力强等优点。本文主要是从TD-SCDMA的技术起源到TD-SCDMA的基站的配置设计的过程来介绍TD-SCDMA基站，又通过使用中兴实验仿真教学软件对 TD-SCDMA的基站的配置设计达到仿真可以正常使用。在3G技术和系统蓬勃发展之际，不论是各个设备制造商、运营商，还是各个研究机构、政府、ITU，都已经开始对3G以后的技术发展方向展开研究。从而 TD-SCDMA基站的配置及建设在此很全面的突出了它的发展优势。关键词：移动通信　　3G　　TD-SCDMA　　基站第一章　绪论 1.1 TD-SCDMA的简介 2001年3月，3GPP通过R4版本，有我国提出的TD-SCDMA被接纳为全球通信领域的正式标注。它具备TDD-CDMA的一切特征，能够满足3G系统的要求，可在室内/外环境下进行语音、及各种数据业务。 TD-SCDMA的全称是时分同步码分多址接入（Time Division-Synchronous Code Division Multiple Access）系统，因此TD_SCDMA=TDD+Synchronous+CDMA。采用TDD技术使得TD-SCDMA具有的最大优势在于：上下行采用相同的频带，节约资源。如今资源问题已经不仅仅局限于水土矿产等不可再生资源层面，在无线通信领域也面临着相同的问题，即在用户数不断增长的今天，无线资源即频谱资源也变得非常稀缺，而在TD-SCDMA中采用TDD技术就可以非常好地缓解这一问题。采用Synchronous即同步技术可以减弱干扰，保证通信质量。采用CDMA技术，即同频复用技术，可以极大地扩展系统容量，从而能够很好地适应无线通信领域中用户数迅速增长这一需求。 1.2 TD-SCDMA的发展史 1997年，国际电联（ITU）向各国征求第三代移动通信标准。邮科院开始酝酿能不能在SCDMA的技术基础上独立提交一个3G标准。 1998年6月30日，以大唐（电信科学技术研究院）代表中国向国际电联（ITU）递交了中国提出的3G标准（后命名为TD-SCDMA）。2000年5月，TD-SCDMA被ITU正式接纳为第三代移动通信系统的三大主流标准之一。ITU实际收到的3G标准提案多达16个，其中美国、欧洲和日本的提案占绝大多数。 SCDMA的团队在中国3G标准早期制订过程中扮演了重要角色。首先，TD-SCDMA标准的构思是基于当时SCDMA的技术基础。其次，在编写和制订中国3G标准的前期，SCDMA团队也是主要的力量。从信威公司的历史看，TD-SCDMA和SCDMA的研发团队在1999年底之前都有大量的交叉。 1999年末，当TD-SCDMA已经有望成为国际标准的时候，大唐集团方面与信威方面在是否专注开发TD-SCDMA的问题上发生分歧。最终大唐决把TD-SCDMA的开发工作转移到集团的中央研究院，后来成立了由李世鹤担任总裁的大唐移动承担这项任务。由于当时信威的技术研发人员基本是从邮科院派来或代为招聘的，所以在开发TD-SCDMA的号召下，信威的几十个技术研发人员几乎全部转到大唐中央研究院，只有一个人留了下来。矛盾尖锐之际，陈卫被免除信威总经理的职务，只好回到美国。SCDMA和TD-SCDMA这两个同血缘兄弟从此分道扬镳。在那之后，TD-SCDMA的标准化工作仍然在继续，但完全是由大唐集团中央研究院及后来的大唐移动完成的。一个重要的里程碑是2001年3月，由全球设备运营商和设备制造厂商参加的标准化组织3GPP正式接纳TD-SCDMA为第三代移动通信标准。这标志着在移动通信领域，中国不但能够提出技术标准建议，也能够提出供开发商使用的具体技术规范。此后，大唐开始全面开发TD-SCDMA系统，而李世鹤在退居二线之前，一直是这项工作的主要技术负责人。第二章 TD-SCDMA基站配置 2.1 OMC管理 TD-SCDMA无线操作维护中心OMC（Operations & Maintenance Center）系统，能够实现对TD-SCDMA无线接入网中各网元设备强大的操作维护和管理功能。该系统作为无线接入网网元的统一管理平台，它在网络开通和升级的过程中能够进行数据的配置，而在网络运行的过程中则进行网络性能的监控，能够提供强大的配置、监控和安全等管理功能。根据TD仿真软件设计TD-SCDMA基站的配置，打开软件先启动服务器，如下图1所示；然后等启动完成后再启动客户端，如下图2所示。图1 启动服务器图2 启动客户端进入视图的配置管理界面中，打开数据管理窗口点击数据恢复选择init.ztd在点击OMC确定，如图3所示。图3 数据恢复 2.2 创建TD UTRAN子网 TD UTRAN分为两个管理网元：TD RNC管理网元和TD B328管理网元。 RNC（无线网络控制器,Radio Network Controller）是第三代(3G)无线网络中的主要网元，是接入网络的组成部分，负责移动性管理、呼叫处理、链路管理和移交机制。为了执行这些功能，RNC必须以线速完成一系列要求严格的复杂的协议处理任务，同时确保高可靠性及可预测的性能。作为3G网络的重要组件，RNC是流量融合、转换、软硬呼叫切换以及智能信元和数据包处理的焦点。此外，RNC还为连接IP分组交换网络提供桥接功能。RNC不仅支持传统的ATM AAL2 (话音)和AAL5 (数据)功能，还支持ATM上的IP(IPoA)和SONET上的数据包(POS)功能。 OMC创建TD UTRAN子网，填写数据如下：用户标识“1ui(可自行填写)”，子网标识填入“1”，然后确定，如图4所示。图4 TD UTRAN子网 1.RNC管理网元 TD UTRAN创建TD RNC管理网元：操作维护单板IP地址为“”，用户标识为“rnc（可自行填写）”，提供商为“lgd（可自行填写）”，位置为“dfds（可自行填写）”，如图5所示。图5 ruc管理网元 2.创建RNC全局资源 ruc创建配置集RNC全局资源:数据在RNC关键信息里修改，用户标识为“rnc”(可自行填写)，移动国家码为“460”，移动网络码为“7”，本局24位信令点为“”，邻接局向的ATM地址前三位数改为“1”，如图6所示。图6 rnc全局资源 3.快速创建机架及单板修改设备配置快速创建机架，如图7所示。图7 标准机架一标准机架1里第一列第六块单板APBE:接口信息里接口的端口号为“3”接口IP地址为“”，接口IP掩码为“”，广播地址为“”，然后添加确定，如图8所示。图8 修改单板六修改第一列弟十一块GIPI，接口信息里接口的IP地址为“”，接口IP掩码为“”，广播地址为“”，然后添加确定，如图9所示。图9 修改单板（一）十一修改第二列第十一块ROMB，接口信息里接口的IP地址“”，接口IP掩码“”，广播地址“”，然后添加确定，如图10所示。图10 修改单板（二）十一 4.创建ATM通信端口在局向配置里创建ATM通信端口配置：通信端口号为“4”，添加，通信端口号为“6”，添加确定，如图11所示。图11 ATM通信端口 5.创建路径组局向配置创建路径组配置：用户标识填写为“lu jing zu(可自行填写)”，确定，如图12所示。图12 创建路径组 6.创建IU-CS局向局向配置里创建lu-CP局向配置：基本信息里ATM地址编码计划填写为“NSAP”，邻接局向的ATM地址（序号1-3改为1），MGW信令点编码为“”，MSCSERVER信令点编码为“”，用户标准填写为“iu cs juxiang”，如图13所示。图13 创建lu-CP局向传输路径信息,添加，如图14所示。图14 添加传输路径信息 AAL2通道信息里AAL2通道编号填写为“1”，管理该通道的SMP模块号填写为“11”，AAL2对端虚通路标识（CVPI）填写为“2”，AAL2对端虚通道标识（CVCL）填写为“41”，添加；宽带信令链路信息里管理该链路的SMP模块号填写为“11” 信令链路对端通信端口号填写为“4”，信令链路对端虚通道标识填写为“32”，添加确定，如图15所示。图15 AAL2通道信息 7.创建IU-PS局向局向配置创建lu-PS局向配置：基本信息里用户标识填写为“iu ps jixiang”，ATM地址编码计划为“NSAP”，信令点编码为“”如图16所示。图16 创建lu-PS局向 IPOA信息里目的IP地址为“”，本端源IP地址为“”，地址掩码为“”，IPOA对端通信端口号填写为“6”，IPOA对端虚通道标识（CVCI）填写为“50”，添加，如图17所示。图17 IPOA信息宽带信令链路信息里信令链路组内编号SLC填写为“0”，信令链路对端通信端口号填写为“6”，信令链路对端虚通道标识填写为“42”，添加确定，如图18所示。图18 宽带信令链路信息 8.快速创建IUB局向及创建服务小区局向配置创建lub局向：添加，导入，导出，确定，如图19所示。图19 创建lub局向 NODEB1创建服务小区：关键参数信息里小区标识填写为“10”，本地小区标识填写为“10”，位置区码填写为“7”，确定，如图20所示。图20创建服务小区 9.统一修改IPUDP地址及静态路由统一修改IPUDP地址：分别添加如图所示的各个地址的数据，如图21所示。图21 统一修改IPUDP地址如图修改静态路由容数据：前缀改为“”，网络掩码改为“”，下一跳IP地址改为“”，点击添加再保存，如图22所示。图22 静态路由 2.3 创建TD B328管理网元 TD UTRAN创建TD B328管理网元：Node B号填写“0”，用户标识“b328（可自行填写）”，提供商为“45tertd”，位置为“fsgf”，模块一IP地址为“”，如图23所示。图23 创建TD B328管理网元 1.创建模块及修改机架创建模块：用户标识可自行填写，ATM地址最后一位改为“1”，如图24所示。图24修改机架修改机架：删除4、5、6及8-14，如图25所示。图25 修改机架第7块TORN：纤维护，添加。光纤编号添加为“1”，光口编号填写为“1”，添加；光纤编号填写为“2”，光口编号填写为“2”，添加；光纤编号添加为“3”，光口编号填写为“3”，添加；光纤编号填写为“4”，光口编号填写为“4”确定，如图26所示。图26 E1页面操作 B328顶层机框TORN光纤上的射频资源：添加，光纤编号填写为“1”，射频资源号填写为“1”，添加；光纤编号填写为“2”，射频资源号填写为“2”，添加；光纤编号填写为“3”，射频资源号填写为“3”，添加；光纤编号填写为“4”，添加确定，如图27所示。图27 光纤上的射频资源 2.创建承载链路 ATM传输创建承载链路：IMA参数配置，连接标识（可选项0-4导入已选项），添加确定，如图28所示。图28 创建承载链路 ATM创建传输链路：AAL2资源参数配置，虚通路号填写为“1”，虚通道号填写为“150”，添加；链路标识填写为“2”，AAL2链路号填写为“2”，虚通道号填写为“151”，添加；链路标识填写为“3”，AAL2链路号填写为“3”，虚通道号填写为“152”，添加，如图29所示。图29 AAL2资源参数配置 AAL5资源参数配置，虚通路号填写“1”，虚通道号填写为“46”，添加；AAL5用户类型（通讯端口CCP），CCP链路号填写为“1”，链路标识填写为“64.502”，虚通道号填写为“50”，添加；AAL5用户类型（承载ALCAP），用户标识填写为“64.503”，虚通道号填写为“40”，添加；用户标识填写为“64.500”，虚通道号填写为“45”，添加，确定，如图30所示。图30 AAL5资源参数配置 ATM传输创建ATM路由，确定，如图31所示。图31 创建ATM路由 3.创建站点及扇区无线参数创建物理站点，用户标识填写为“1”，确定，如图32所示。图32 创建物理站点扇区号填写为“0”，天线个数填写8天线，天线朝向填写为“30”，射频资源2填写为“1”，确定，如图33所示。图33 创建扇区 2.4 创建本地小区和载波资源扇区0创建本地小区：本地小区号填写为“11”，添加，载波资源号填写为“0”，载波资源号填写为“1”，添加，载波资源号填写为“2”，添加确定，如图34所示。图34 创建本地小区及载波资源 2.5 整表同步配置过程结束后对配置数据管理进行整表同步，确定后再进入整表，如图35、36所示。图35整表同步（一）图36 整表同步（二）第三章TD-SCDMA仿真错误分析配置完成后用仿真试用，出现仿真没有信号的现象，屏幕也显示出“仅限紧急呼叫”的字样，如图37所示。图37 仿真无信号同时仿真也不能用来拨打，如图38所示。图38 仿真不能打在动态数据管理里查出错误，局向编号3下面有告警，如图39所示。图39 局向编号3有告警查出错误后发现RNC关键信息里面的移动网络码为“4”，如图40所示；经过数据查询后其中的“4”应该改为“7”，如图41所示。图40 RNC关键信息（一）图41 RNC关键信息（二）改掉数据后，局向编号3下面无告警，如图42所示；模拟有信号，如图43所示。图42　局向编号3无告警图43 模拟有信号结论　模拟试用：确定后将虚拟后台界面最小化，打开虚拟，模拟据上网、收发信息，打等功能。模拟能发信息，如图44所示；模拟能上网，如图45所示。图44　模拟能发信息图45 模拟能上网模拟能打，如图46所示。图46　模拟能接功能模拟成功后则表示TD-SCDMA配置设计成功。作为中国提出的第三代移动通信标准，TD-SCDMA历经十年多的时间，完成了标准的专家组评估，由ITU认可并发布、与3GPP(第三代伙伴项目)体系的融合、新技术特性的引入等一系列的国际标准化工作，从而使TD-SCDMA标准成为第一个由中国提出的，以我国知识产权为主的、被国际上广泛接受和认可的无线通信国际标准。通过使用TD-SCDMA实验仿真教学软件，从数据的配置到机架的修改及调整，都体现出了TD-SCDMA基站配置设计的专业技术，配置过程中IP地址码、地址掩码、等各种数据都是规定的标准数据，机架序号、光纤编号都是严格控制在一定的范围内，单板的修改及数据的填写都是非常精准的。可以看出TD-SCDMA基站配置的精湛的技术能够达到现在的通信发展所需的速度。参考文献 1. 张玉艳，方莉.第三代移动通信，北京；人民邮电出版社，第200页-第222页 2.李世鹤.TD-SCDMA第三代移动通信系统标准[M]，北京；人民邮电出版社 3.唐雄燕.第三代移动通信业务及其技术实现[M]，北京；电子工业出版社 4.邱玲，朱近康. 第三代移动通信技术[M]，北京；人民邮电出版社 5.刘岚，吴薇.TD-SCDMA技术及其与UTRA TDD的比较[J]，北京；无线通信技术 6.中兴TD-SCDMA模拟教学软件 7.彭木根，王文博.TD-SCDMA移动通信系统（第二版），北京；机械工业出版社 8.廖晓滨，赵熙.第三代移动通信网络系统技术，应用及演进，北京；人民邮电出版社 9.Erik Dahlman ,Stefan Pakvall,Johan Skold and Per Beming.3G evolution:HSPA and LTE for mobile broadband.Elsevier 10. 李正茂，童晓渝.移动通信增值业务平台，北京；人民邮电出版社 11. 张雷霆.通信电源，北京；人民邮电出版社 12. 魏红，黄慧根.移动基站设备与维护，北京；人民邮电出版社 13. 赵慧，王文博.3G长期演进技术与系统设计，北京；电子工业出版社 14. 赵利，郑英兰.数字电子技术，北京；冶金工业出版社后记本课题在选题及研究过程中得到刘小兵老师的悉心指导。刘小兵老师多次询问研究进程，并为我指点迷津，帮助我开拓研究思路，精心点拨、热忱鼓励。刘小兵老师一丝不苟的作风，严谨求实的态度，踏踏实实的精神，不仅授我以文，而且教我做人。在论文完成之际，我的心情万分激动。从论文的选题、资料的收集到论文的撰写编排整个过程中，我得到了许多的热情帮助。所以我要感谢刘小兵老师，是他将我领入了信息安全的大门，并对我的研究提出了很多宝贵的意见，使我的研究工作有了目标和方向。使我能够不断地学习提高，而且这些课题的研究成果也成为了本论文的主要素材。记得刚拿到这个论文题目的时候我还那么迷茫的不知道从哪里开始，这论文不仅是毕业前我们要完成的一篇作业，也是大学三年里所学的知识的精华，所以各种紧张和那种要做好论文的决心在彼此矛盾的对抗，但是后来就没有了，熟悉了题目，了解了论文结构和论文主题后凭借专业知识和学校提供的专业软件，我终于慢慢的完成了这篇论文。授人以鱼不如授人以渔，置身其间，耳濡目染，潜移默化，使我不仅接受了全新的思想观念，树立了宏伟的学术目标，领会了基本的思考方式，再经思考后的领悟，常常让我有“山重水复疑无路,柳暗花明又一村”。在论文即将完成之际，我要对在校这几年里陪伴我的同学，教育我的老师说一声：“谢谢你们！” 。
