柴油发电机施工方案(2)剖析
(可以直接使用，可编辑 优秀版资料，欢迎下载）

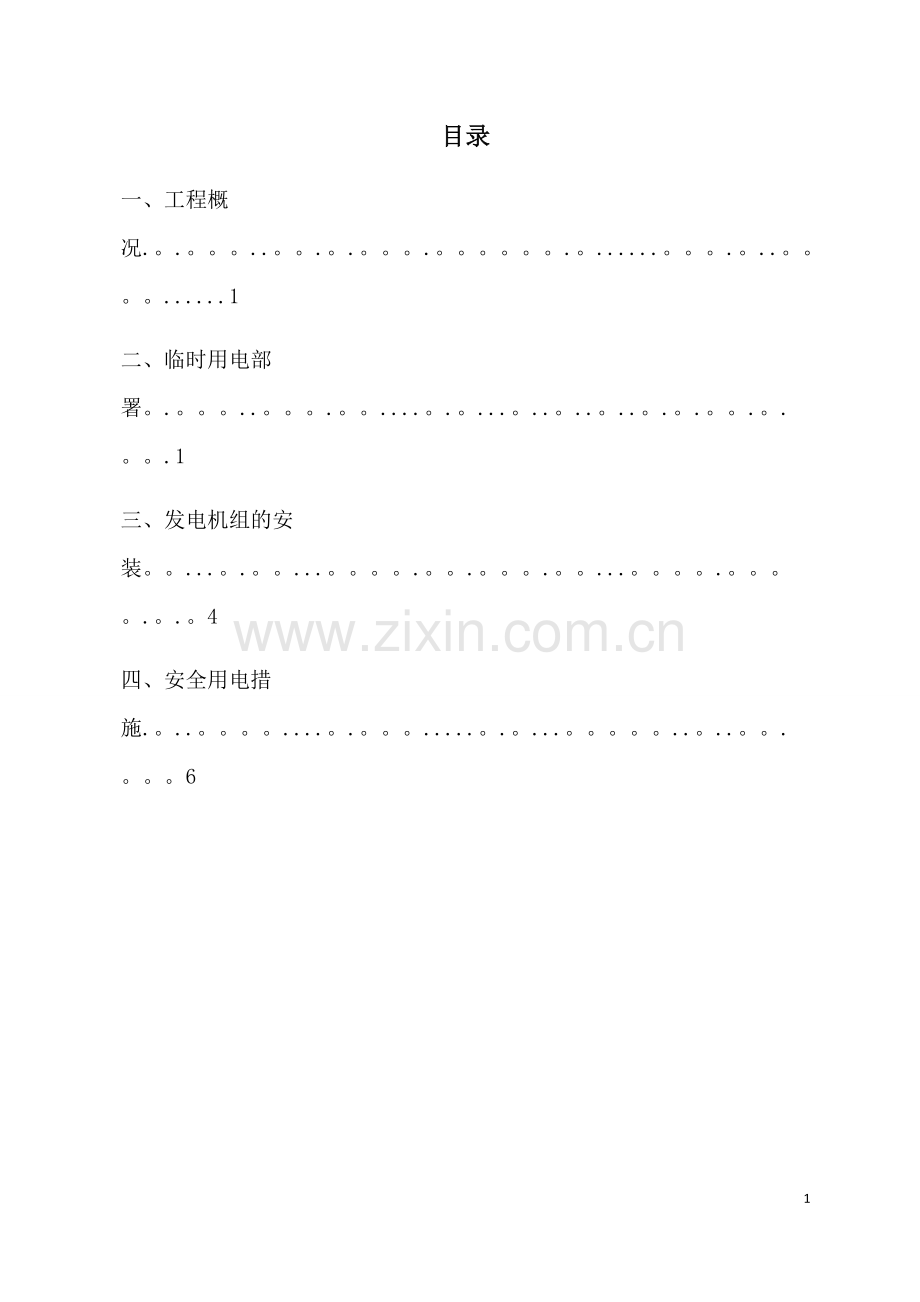

目录
一、工程概况.。.。。。..。。.。.。。。.。。。。。。.。......。。。.。..。。。。......1
二、临时用电部署。.。。。..。。。.。。....。.。...。..。..。..。.。.。。.。.。。.1
三、发电机组的安装。。...。.。。...。。。。.。。.。。。.。。...。。。。.。。。。.。.。4
四、安全用电措施.。..。。。。....。.。。。.....。.。...。。。。。..。..。。.。。。6

2

一、工程概况：
　　本项目为机场安置房项目榆垡组团（近期）YF-4片区211地块,位于北京市大兴区榆垡镇区，东至纵二路，南临榆祥路。
二、临时用电部署
　　2.1 供电方式供配电方式：建设方在现场提供一台500、一台250KVA箱式变压器,根据合同工期2015年12月31日—2017年11月05日，但至今现场未通正式电，现根据工期及与建设方协商，计划现场负荷不够时采用柴油发电机供电。
2。 2 主要用电负荷明细：
2。2.1 2016年1月14日至2016年1月30日
序号
名称
负荷
单位
数量
所配发电机规格
备注
1（责任区围挡）
电焊机
15KW
台
2
50KW

切割机
7。5KW
台
1
2 （施工区围挡)
电焊机
15KW
台
2
50KW

切割机
7.5KW
台
1
3 （临建、工人生活)
电暖气
2KW
台
15
50KW

电工工具
10KW
套
1

2.2.2 2016年2月16日至2016年2月29日
序号
名称
负荷
单位
数量
所配发电机规格
备注
1（打桩）
打桩动力头
110KW
台
1
300KW
通正式电后引入正式电
地泵
60KW
台
1
卷扬机
30KW
台
1
2（打桩）
打桩动力头
110KW
台
1
300KW
通正式电后引入正式电
地泵
60KW
台
1
卷扬机
30KW
台
1
3（打桩)
打桩动力头
110KW
台
1
300KW
通正式电后引入正式电
地泵
60KW
台
1
卷扬机
30KW
台
1
4（护坡）
空压机
75KW
台
1
300KW
通正式电后引入正式电
注浆机
20KW
台
1
喷锚机
25KW
台
1
5（钢筋加工厂）
电焊机
38KW
台
3
250KW
通正式电后引入正式电
钢筋炜弯机
20KW
台
2
切割锯
10KW
台
2
6（生活用电）
电暖气
2KW
台
10
64KW
通正式电后引入正式电
照明灯
24W
个
105
电锅
20KW
个
1
蒸箱
10KW
个
1

2.2.3 2016年3月1日至2016年3月31日
序号
名称
负荷
单位
数量
所配发电机规格
备注
1（打桩）
打桩动力头
110KW
台
1
300KW
通正式电后引入正式电
地泵
60KW
台
1
卷扬机
30KW
台
1
2（打桩）
打桩动力头
110KW
台
1
300KW
通正式电后引入正式电
地泵
60KW
台
1
卷扬机
30KW
台
1
3(打桩）
打桩动力头
110KW
台
1
300KW
通正式电后引入正式电
地泵
60KW
台
1
卷扬机
30KW
台
1
4（护坡）
空压机
75KW
台
1
300KW
通正式电后引入正式电
注浆机
20KW
台
1
喷锚机
25KW
台
1
5（钢筋加工厂）
电焊机
38KW
台
3
250KW
通正式电后引入正式电
钢筋炜弯机
20KW
台
2
切割锯
10KW
台
2
6（生活用电)
电暖气
2KW
台
10
64KW
通正式电后引入正式电
照明灯
24W
个
105
电锅
20KW
个
1
蒸箱
10KW
个
1

2。2.4 2016年4月1日至竣工
经计算，现场负荷满足施工需用符合，不再使用发电机。
2.3 负荷计算
三相电负荷计算为P=1.732UICOSΦ，正常运行中发电机功率因数取0.9。
电机启动电流按额定电流三倍计算为：
序号
名称
负荷
单位
数量
启动需要负荷
所配发电机规格
1(打桩）
打桩动力头
110KW
台
1
330KW
300KW
地泵
60KW
台
1
180KW
卷扬机
30KW
台
1
90KW
2(打桩）
打桩动力头
110KW
台
1
330KW
300KW
地泵
60KW
台
1
180KW
卷扬机
30KW
台
1
90KW
3（打桩）
打桩动力头
110KW
台
1
330KW
300KW
地泵
60KW
台
1
180KW
卷扬机
30KW
台
1
90KW
4（护坡）
空压机
75KW
台
1
225KW
300KW
注浆机
20KW
台
1
60KW
喷锚机
25KW
台
1
75KW
5（钢筋加工厂）
电焊机
38KW
台
3
120KW
250KW
钢筋炜弯机
20KW
台
2
40KW
切割锯
10KW
台
2
20KW
6（生活用电）
电暖气
2KW
台
10
20KW
64KW
照明灯
24W
个
105
2KW
电锅
20KW
个
1
20KW
蒸箱
10KW
个
1
10KW

　　2。 4 施工现场配电箱和开关箱：
　　现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1。3m,小于1。5m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器,容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。
三、发电机组的安装
　　3.1发电机安装工艺流程：施工准备—-基础验收-—主机吊装就位-—排气、燃油、冷却系统安装--电气设备安装—-接地线安装 机组接线——机组调试-—试运行验收。
　　3.2 发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。 基础表面应无裂缝、空洞、露筋和掉角现象.根据土建提供的建筑轴线位置，标高的水平线,分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。
　　3。3 主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察,并根据现场实际情况熟悉运输路线。吊装时采用液压汽车吊卸车后直接将柴油发电机组垂直吊至发电机房；使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺 栓拧紧前完成找平作业。采用楔铁找平时，应将一对楔铁用点焊焊住.主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。
　　3.4 排气、燃油冷却系统安装
　　排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。机组与排烟管之间连接的波纹管不能受力，排烟管外侧包 一层保温材料.
　　燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、 风机、仪表和管道的安装。正确安装机组和储油罐位置，对储油罐的焊缝质 量进行认真检查.
　　3。5、电气设备的安装
　　发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调 压。 柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。
　　二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制
　　线路应分别绑扎,且有标识；固定后不应妨碍手车开关或抽出式部件的拉出 或推入。根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标准.
　　3.6 接地线安装
　　将发电机的中性线(工作零线）与接地母线用专用接地线及螺母连接, 螺栓防松装置齐全,并设置标识。应急柴油发电机房下列导电金属应做等电位联结:（1）应急柴油发电 机组的底座；（2）日用油箱支架;（3）金属管,如水管、采暖管、通风管 道等；（4)钢门（窗)框、百叶窗、有色金属窗框架等；（5)在墙上固定 消声材料的金属固定框架;（6)配电系统PE（或PEN)线。
　　下列金属部件与保护接地PE（PEN）可靠连接：（1）发电机的外壳； （2)电气控制箱（屏、台）体；（3）电缆桥架、敷线钢管、固定电器支架等。
　　3。7、机组接线
　　敷设电源回路、控制回路的电缆，并与设备进行连接。发电机及控制箱接线应正确可靠。馈电线两端的相序必须与原供电系统 的相序一致。发电机随机的配电柜和控制柜接线应正确无误，所有紧固件应牢固，无 遗漏脱落、开关、保护装置的型号、规格必须符合设计要求。
　　3.8、机组调试
　　3.8。1发电机本体调试
　　用双臂电桥测量定子绕组的直流电阻,相间误差小于2%，换算至发电机 出厂试验同温度下的电阻误差小于2%。用1000V兆欧表测量定子绕组的绝缘电阻和吸收比，绝缘电阻相间不平 衡系数小于2，环氧粉云母绝缘吸收比大于1。6。以1。5Un+750V进行发电机定子绕组交流耐压试验，无闪络击穿现象。用1000V兆欧表测量转子绕组的绝缘电阻应大于0.5MΩ. 测量转子绕组的直流电阻换算至发电机出厂试验同温度下的电阻误差 应小于2%。用2500V兆欧表测量绝缘电阻代替对发电机转子绕组进行耐压试验。 测量发电机的绝缘轴承的绝缘电阻，应符合相关规定。
　　3.8.2 发电机保护回路的整组试验
　　在发电机电流互感器极性、变比、试验正确的前提下，在电流互感器二 次侧向保护回路加电流,进行过负荷、过流保护动作的正确性试验。对频率继电器、负荷不平衡等继电器根据具体继电器进行正确动作试 验。对转子接地、失磁保护等继电器根据具体继电器进行正确动作试验。 励磁、调节回路试验，励磁电压从零到额定电压能平稳调节。测量直流操作回路、交流二次回路的绝缘电阻及直流回路与交流二次回 路之间的绝缘电阻应大于0.5MΩ。检查直流操作电压降至80％Un时，发电机出口开关及保护回路，应可靠 正确动作。检查发电机主机操作回路能正确可靠地起动和停机.发电机投运前试验发电机从零起升压至1。3倍额定电压进行发电机感应耐压试验，逐点读 取发电机电压与励磁电压，画出发电机电压与励磁电压特性曲线。
　　发电机出口开关三相短路，过流保护投入，平滑调节发电机输出电流至额定值，逐点读写发电机输出电流与励磁电压，画出发电机电流与励磁电压 关系曲线。
　　发电机出口开关断开，发电机继电保护全部投入，发电机升压至空载额 定电压，在母线与发电机输出电压两侧进行核相试验。发电机输出电压的出 线标识与母线相序相符.3.9 机组试运行调试.
　　机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车1h，检查机组的转动和机械传动有无异常,供油和机油压力是否正常，冷却水温是否过高,转速自动和手动控制是否符合要求：如发现问题，及时解决。柴油发电机无负荷试车合格后,再进行2h空载试验,检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。
　　检测自动化机组的冷却水\机油加热系统,接通电源，如水温低于15℃， 加热器应自动启动加热，当温度达30℃时加热器应自动停止加热。对机油加 热器的要求与冷却水加热器的要求一致。
　　检测机组的保护性能：采用仪器分别发出机油压力低、冷却水温高、过 电压、缺相、过载、短路等信号，机组应立即启动保护功能，并进行警。
　　检测机组补给装置：将装置的手/自动开关切换到自动位置，人为放水、
　　油至低液位，系统自动补给；当液面上升至高液位时,补给应自动停止.
　　采用相序表对市电与发电机电源进行核相，相序应一致。
　　机组带负荷试验：机组在额定转速下发电，检查机组带负荷运行时各主 要指标。分别在50％和100%负荷下测量发电机的轴电压，应符合机组设计要求。机组满负荷试验：进行满负荷状态下机组的各项性能试验,根据要求完 成机组满负荷运行时间.与系统的联动调试：人为切断市电电源,主用机组应能在设计要求的时 间内自动启动并向负载供电。恢复市电，备用机组自动停机.
　　试运行验收：对受电侧的开关设备、自动或手动切换装置和保护装置等 进行试验，试验合格后，按设计的备用电源使用分配方案,进行负荷试验， 机组和电气装置连续运行24h无故障.方可交接验收。
四、安全用电措施
　　4。 1技术措施
　　①施工现场供电采用TN-S接零保护系统，保护零线应与工作零线分开单独使用，杜绝混用。PE线在总配电箱处做一组重复接地，接地电阻不大于10Ω.PE线不能加设开关及熔断器,所有电气设备的金属外壳必须与PE线做可靠电气连接,不能一部分接零，一部分接地.
　　②施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型,漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。潮湿及手持工具末级漏电动作电流应不大于是15mA.③配电箱实行一机一闸，并应有过载、短路、及断路保护功能。
　　④配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统,箱门应配锁，并由专人负责。配电箱周围不能有杂物。
　　⑤地下室及潮湿场所应采用安全电压36V或24V照明.碘钨灯用铁架的应做好保护接零,所有220V灯具都应使用单极漏电保护开关。
　　⑥电动建筑机械和手持电动工具使用需符合JCJ46-88第八章的有关要求.
　　⑦对分类用电人员进行安全基本知识培训，并做好安全技术交底。
　　⑧电气设备，配电系统要定期检查，做好记录。线路检修时，实行工作票制，由专业电工检修设专人统一组织,统一指挥。
　　4. 2组织措施
　　①建立安全检查制度。包括内容：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等,用电设备是否安全可行并做好检测记录。
　　②建立临时用电施工组织设计的编制，审批验收制度。
　　③建立技术交底，履行交底人与交被交底人的签字手续，写明交底日期。
　　④建立维修制度，做好维修工作日志，内容应详细，记载时间、内容及处结果，并有维修人员及验收人员签字。
　　⑤建立拆除制度不用的闸箱设备随时拆除。
　　⑥建立安全用电责任制，落实到人。
　　⑦持证上岗，禁止非电工无证上岗。
　　⑧进行专业培训，提高电气工作人员的技术职责。
6

重庆金科.大学城项目一期工程 柴油发电机使用专项方案
目录
1、编制依据 2
2、编制目的 2
3、工程概况 3
3。1地理概况 3
3。2基础概况 3
4、柴油发电机租赁情况 3
4.1柴油发电机的选用 3
4。2柴油发电机租赁及使用时限 3
5、柴油发电机使用安全措施 4
6、安全用电技术管理措施和电气防火措施 5
6.1建立施工现场临时用电安全技术档案 5
6.2建立临时用电工程的定期检查制度 5
6.3建立各类用电人员培训制度 5
6.4配电箱电气防火安全措施 6
7、触电应急准备与响应预案 6
7.1组织机构 6
7。2触电发生后急救措施 7
7.3事故处理程序 8

金科·太阳海岸项目二三期工程45＃—51#、58#、59#、84#—98＃楼
柴油发电机使用专项施工方案
1、编制依据
1) 金科·太阳海岸项目二三期工程45＃-51#、58＃、59＃、84#—98＃楼施工图
2) 金科·太阳海岸项目二三期工程45＃-51＃、58＃、59＃、84＃—98#楼施工承包合同
3) 甲方提供的太阳海岸项目施工用电管理规定
4) 施工现场总平面图及甲方提供的条件
5) 《施工现场临时用电安全技术规程》JGJ46-2005及临时用电技术交底。
2、编制目的
因工期就紧张、由于夏日作息限电。经甲方、监理单位协调由我司采取租赁柴油发电机进行发电作为本工程各施工阶段主要用电机械的施工电源,并按合同及机型台班定额计取台班费用并作为计算费用的依据。
3、工程概况
3。1地理概况
本工程位于重庆市江北区唐家沱，总建筑面积约43000m2。
3。2基础概况
本工程由24栋（45#-51#、58#、59#、84#—98#楼）建筑组成（不计附属建筑）。基础设计为人工挖孔桩基础及独立基础。设计要求桩基础勘入中风化岩石深度3M,根据地堪资料设计中风化泥岩天然抗压强度值为4。0MPa,根据地堪资料挖孔桩人工挖方深度约10米。
4、柴油发电机租赁情况
4.1柴油发电机的选用
根据本工程规模及特点、工期要求，我单位在基础施工阶段准备采取租赁3台发电机（发电机额定功率分别为：150 KW/每小时，150 KW/每小时,250 KW/每小时）作为我司施工现场主要用电机械的施工电源。
4。2柴油发电机租赁及使用时限
根据本工程施工合同及工期要求.发电机使用部位：85＃—91＃、92＃—96＃、97#、98#楼栋.进场时间由建设单位提供.电表编号分别为：2010—07121094(互感器300：5），2009-915639（互感器400：5)，2010—07121081(互感器300：5).
5、柴油发电机使用安全措施
柴油发动机的使用和施工用电的架设、管理应严格执行《施工现场临时用电安全技术规范》（JGJ46—2005），《建设工程施工现场供用电安全规范》（GB50194-93)，《建筑施工安全检查评分标准》(JGJ59—99）及《建筑机械使用安全技术规程》（JGJ33-2001）规定。安全措施如下:
1） 发电机曲轴箱内润滑油油面在标尺规定范围内
2） 发电机冷却系统水量充足、清洁、无渗漏、风扇三角胶带松紧合适
3） 发电机各总成连接件安装牢固,附件完整、无缺
4） 发电机启动前，离合器应处于分离位置、有减压装置的柴油机，应先打开减压阀
5） 启动发电机时，每次启动时间不得超过5min。当连续进行三次仍未能启动时，应检查原因，排除故障后再启动
6） 发电机启动后应低速运转3~5min，待机油压力、排气管排烟正常后各系统管路应无泄漏现象及温度和机油压力均正常后方可发电作业
7） 发电机作业中温度过高时不应立即停机，应继续怠速运转降温。当冷却水沸腾需开启水箱盖时，操作人员应带手套,面部必须避开水箱盖口，严禁用冷却水注入水箱或泼浇发电机强制降温
8） 发电机运行中出现异味、异响、水温急剧上升及机油压力急剧下降等情况时,应立即停机检查并排除故障
9） 新装、大修或停用10d以上的发电机在使用前应测量定子和励磁回路的绝缘电阻以及吸收比，定子的绝缘电阻不得低于上次所测值的30%,励磁回路的绝缘电阻不得低于0.5欧
10） 作业前应检查发电机和内燃机的传动部分，应连接可靠，输出线路的导线绝缘应良好，各仪表齐全、有效
11） 发电机连续运行的最高和最低允许电压值不得超过额定值的±10%。其正常运行的电压变动范围应在额定值的±5％以内，功率因数应为额定值时，发电机额定容量应不变
12） 发电机运行中应经常检查并确认各仪表指示及各运转部分正常,并应随时调整发电机的荷载
13） 停机前应先切断各供电分路主开关，逐步减少负荷,然后切断发电机供电主开关，将励磁变阻器复会到电阻最大值位置，使电压降至最低值，再切断励磁开关和中性点接地开关，最后停止内燃机运转
6、安全用电技术管理措施和电气防火措施
6。1建立施工现场临时用电安全技术档案，其内容包括:
14） 临时用电施工组织设计的全部资料；
15） 修改临时用电施工组织设计的资料;
16） 技术交底资料；
17） 临时用电工程检查验收表；
18） 电气设备的方式，检验凭单和调试记录；
19） 接地电阻测定记录表；
20） 定期检(复）查表；
21） 电工维修工作记录；
6。2建立临时用电工程的定期检查制度：
1） 施工现场每周一次安全用电检查，检查机具,仪器仪表齐全；
2） 公司每月一次安全用电检查，检查时，应复查接地电阻值。
3） 检查工作应按分部、分项工程进行，对不安全因素,必须及时处理并应履行复查验收手续。
6.3建立各类用电人员培训制度,要求用电人员做到：
1） 掌握安全用电基本知识和所有设备的性能，用电人员必须持证上岗；
2） 使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好,严禁设备带“病”运转；停用的设备必须拉闸断电,锁好开关箱；
3） 负责保护所用设备的负荷线，保护零线和开关箱,发现问题及时报告解决；
4） 搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行;
6。4配电箱电气防火安全措施
1） 配电箱，开关箱应装设在干燥通风及常温场所，应有足够工人同时工作的空间和通道，应采用铁板制作。
2） 配电箱，开关箱必须防雨、防尘。
3） 每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制。
4） 开关箱中必须装设漏电保护器。
5） 配电箱应装有双扇开房门，并有门锁、插销，漆上指令性标志和统一编号。
6） 在基础施工阶段，挖孔桩内照明必须用12V安全电压。
7、触电应急准备与响应预案
为确保我项目部触电事件发生后，能迅速有效地开展抢救工作，最大限度地降低员工及相关方生命安全风险，特定本项目部触电应急准备与响应预案。
7。1组织机构
1） 项目部组成应急响应小组,负责应急抢救指挥。
组 长：李志刚
副组长:陶毅、付勇、李达
组员:彭晓东、卢 艇、刘 航、杨四国、袁华明、杨 鹏、劳务施工单位施工员、各班组组长
应急预案小组分工如下：
总指挥

负责现场统一指挥协调、调度
现场指挥

负责事故现场统一指挥及应急机构人员和紧急救护队的调动,负责控制事故现，场防止事态扩大.
向上级公司报告请外部支援

负责向上级公司应急小组报告；对现场危险源进行确认，请求地方应急机构救援。
外援接应

张 程电话：
到就近路口，接应外援车辆、人员迅速达到事故现场。
伤员急救
傅隆昌电话：
候 凯电话:
组织人员对伤员进行转移临时急救处理，不能处理的及时组织人员、应急车辆送往地方急救中心.
保护现场

负责保护事故现场，协助事故调查，防止事态扩大。
人员疏散
彭小东电话：
卢 艇电话：
刘 航电话：
组织人员疏散、转移并进行现场隔离。
应急经费保证
候 凯电话:
组织抢险急救资金，保证用于救护和应急资金及时到位。
应急车辆
海博公司交通用车
准备应急车辆用于急救和应急物资的运输。
7.2触电发生后急救措施
1） 立即切断电源，或用不导电物体如干燥的木棍、竹棒或干布等物使伤员尽快脱离电源。急救者切勿直接接触触电伤员，防止自身触电而影响抢救工作的进行.
2） 当伤员脱离电源后，应立即检查伤员全身情况，特别是呼吸和心跳，发现呼吸、心跳停止时，应立即就地抢救。
3） 轻症：即神志清醒，呼吸心跳均自主者，伤员就地平卧， 严密观察，暂时不要站立或走动，防止继发休克或心衰。
4） 呼吸停止,心搏存在者，就地平卧解松衣扣,通畅气道， 立即口对口人工呼吸，有条件的可气管插管，加压氧气人工呼吸。亦可针刺人中、十宣、涌泉等穴，或给予呼吸兴奋剂(如山梗菜碱、咖啡因、可拉明）。
5） 心搏停止，呼吸存在者,应立即作胸外心脏按压。
6） 呼吸心跳均停止者，则应在人工呼吸的同时施行胸外心脏 按压，以建立呼吸和循环，恢复全身器官的氧供应.现场抢救最好能 两人分别施行口对口人工呼吸及胸外心脏按压,以1：5的比例进行， 即人工呼吸1次，心脏按压5次。如现场抢救仅有1人，用15:2的比例 进行胸外心脏按压和人工呼吸，即先作胸外心脏按压15次，再口对口人工呼吸2次，如此交替进行，抢救一定要坚持到底。
7） 处理电击伤时，应注意有无其他损伤.如触电后弹离电源或自高空跌下，常并发颅脑外伤、血气胸、内脏破裂、四肢和骨盆骨折等。如有外伤、灼伤均需同时处理。
8） 现场抢救中,不要随意移动伤员，若确需移动时，抢救中断时间不应超过30秒。移动伤员或将其送医院，除应使伤员平躺在担 架上并在背部垫以平硬阔木板外，应继续抢救，心跳呼吸停止者要继续人工呼吸和胸外心脏按压,在医院医务人员未接替前救治不能中止。
7。3事故处理程序
1） 当触电事故发生后，事故发现第一人应立即大声呼救，报告责任人（项目经理或基地负责人），项目管理人员获得求救信息确认触电事故发生后,应：
a) 立即采用绝缘材料等器材使触电人员脱离带电体；
b) 立即向当地医疗卫生（120）、电力部门电话报告；
c) 立即向所属公司、集团公司上报事故的初步原因、范围、估计结果;
d) 组织项目职工自我救护队伍进行施救；
e) 保护事故现场。
2） 紧急小组接到电话报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。
3） 当事人被送入医院接受抢救后，紧急小组应做好：
a) 做好与当事人家属的接洽善后处理工作；
b) 按职能归口做好与当地有关部门的沟通、汇报工作.
重庆海博建设有限公司 第 1 页
中国石化股份公司北京分公司100万吨/年乙烯及配套项目
260万吨/年柴油加氢精制（RTS）装置防火涂料施工方案

260万吨/年柴油加氢精制(RTS)装置压缩机厂房钢结构
防火涂料抹、刷涂工程

施 工 方 案

编制

审查

批准

北京市亚太安设备安装有限责任公司
2011年9月6日

目 录
1、 工程概况 -——--————-—-—————-—--—---—----—-—---——--——----- 2
1.1防火涂料工程概况-———-—-—-———————-———————--——--—-——-———— 2
1.2防火涂料材料选用——---—--—---—-———-——---—--—-—-—-———--—-- 2
1。3施工范围及耐火要求—---—-——-————--—-—--———--——-———--—-—-- 2
2、 施工特点及预防措施-—--——-—----—-----—--—-—-——-——-————-—--—— 3
3 施工执行规范和标准-—-----——-—---——----—---——--————-—-———--—-- 3
4、 人员组织——-——--—-—-—--—---——---—--—-——---———----—--——-——-— 4
4。1组织结构图——--———----————--———--—-————--—-—-—-—-——--—--- 4
4.2施工人员安排—-——--—--———--—-———-——-——-——--———-------—-— 4
5、施工准备---—-—--——-—-—----————---—--—----—-—-—-——-—---————-- 4
5.1材料和设备的准备--——-———————-——--—--——--—--—-————---——-- 5
5。2其他准备-——-——-----—----——---——--———-————-—--——--—-— 5
6、 施工工艺和技术要求--—---————--—-——-—--——--————————---—--——- 5
7、 6.1WH（SJ-1）室外厚型无机防火涂料施工工艺和技术要求—---—————- 5
6。2NCB（BF）室内超薄型防火涂料施工要求—-—-—-——-----———————- 7
7、 施工质量及验收--————-———---—--——-—--———-—-—-—--———-—-——--—- 8
7.1质量保证体系--——-——————-———-—----——---————-—--——---———-- 8
7.2过程控制—--———--——-——————-—---————-—---———-----—-----—- 9
7。3质量控制措施——--—---——--—-—-—----—--—--—————————-——————- 10
7.4质量控制点——----—--—-—-----—---——-—-——---——-——---—-————— 11
8、 安全文明施工-——---——-———--—---——-—-—-——-—---—----———-—----— 12
8。1施工现场HSE管理规定-—------——---—-————---——————-———--—-— 12
8.2现场安全措施-——-——---——————-—-———-——-——--—-—-———--—-———- 12
8。3施工用电安全措施-—-—--—-—-—---—-————------——--—-—-———-————13
8.4确保文明施工的技术措施———--—-—-—-——-———-—--—--—--——--———--13
8.5本工程施工范围进场现场危害辨识、风险评价--—--------—-—-—--14
8.6文明施工及成品保护-——-——-—-——-—-——--—---—--———-———-—--—--—16

1、工程概况
1.1防火涂料工程概况：
工程名称
260万吨/年柴油加氢精制（RTS）装置压缩机厂房钢结构工程
建设单位
中国石化股份公司燕山分公司
设计单位
中国石化工程建设公司（SEI）
监理单位
山东齐鲁石化工程有限公司
施工单位
北京燕化天钲建筑工程有限责任公司第十五项目经理部
1．2防火涂料材料选用:
1)宜兴市中电节能工程公司生产的WH（SJ-1）室外厚型无机防火涂料
涂层厚度确定依据：国家防火建筑材料监督检验中心编号为200830066检验报告：涂层厚度24mm,耐火性能3小时；
2)北京昊天助剂厂生产的NCB(BF）型室内超薄型钢结构防火涂料,其涂层厚度确定依据：
A、国家防火建筑材料监督检验中心编号为2010-6803检验报告：涂层厚度0.99mm,耐火性能1小时；
B、国家防火建筑材料监督检验中心编号为2010-6799检验报告：涂层厚度1。81mm，耐火性能1。5小时;
C、国家防火建筑材料监督检验中心编号为2010-0101检验报告：涂层厚度2。14mm,耐火性能2小时;
1.3施工范围及耐火要求
18根钢柱及柱间支撑采用室外型防火涂料，其中钢柱耐火极限为2.5小时、柱间支撑为2小时;其他结果采用室内超薄型防火涂料，其中钢梁、框架梁、楼面梁、平台梁及楼梯梁为1.5小时、檩条及屋面支撑为1小时。
2、施工特点及预防措施
2.1北京濒临渤海，空气湿度大、含盐量高，SJ—1防火涂料经过了国家检测中心耐盐雾腐蚀性试验,30小时无气泡、软化、无衰减。对防火涂料施工质量及强度无任何影响，故不须采取特别的保护措施。
2。2防火涂料在下雨情况下禁止施工。厚型防火涂料抹涂后初凝时间为4小时左右（20℃），超薄型防火涂料刷涂后表干时间1小时，如在未初凝或表干时下雨会造成涂料冲刷,影响强度及外观整体性，所以在施工期间必须经常关注天气变化，准备保护用塑料薄膜或者彩条布等包覆用品,随时保护未初凝成品。对于已初凝涂料成品，其本身就具有一定强度，对雨水冲刷无任何影响。
2.3因本工程有施工工期较紧，施工高度高,交叉施工作业多的特点，所以现场整体协调和安全监督力度必须加强，尽量避开电焊、气焊交叉作业,防止施工人员烫伤。脚手架配备专人负责负责前期巡检，检查合格后再接受项目部检验及挂牌.高空施工作业配备专职、兼职和各班组长加强施工前安全教育及每日安全喊话，严格执行中石化北京燕山石化项目HSE规定，佩戴合格的劳保用品，正确使用安全防护用品。
2.4 本装置结构密度大，待安装设备及管件较多，造成装置区内可利用场地比较紧张。但是防火涂料不能淋雨,所以必须搭设专用堆放场所（地面需要悬空，顶部要防雨覆盖）。我方将协调好现场堆放场所，确保原材料不受损坏。脚手架材料按照长度分别堆放，做好标记，配件堆放于库房之内.
3、施工按以下规范和标准执行
标准名称
编号
《石油化工企业设计防火规范》
GB 50160—1999
《石油化工钢结构防火保护技术规范》
SH 3137-2003
《钢结构防火涂料应用技术规范》
CECS 24:90
钢结构防火涂料通用技术条件
GB 14907—2002
钢结构工程质量检验评定标准
GB 50221—95
钢结构工程施工及验收规范
GB 50205—01
石油化工施工安全技术规程
SH3505—1999
中国石化工程建设公司设计图纸
26010CV—DW02—0001/13
中国石化工程建设公司结构说明书
26000CV—DP01
中国石化集团北京燕山石化HSE管理规定

4、人员组织
4.1组织机构图
项目经理：白春永
施工工长：
技术员
高亚洲、

栗全喜
安全员
陈昊淼
材料员
任海龙
质量员
李东林
预算员
李建革
技术员
高亚洲
钢结构工程总负责人：姚俊峰、徐强
施工班组
财务
张建风

2．施工人员安排（按规定办理入场证）
项目经理： 对钢结构防火施工工程全面负责。
现场经理： 负责主持日常工作及现场全面管理。
技术员: 负责现场喷涂和抹涂技术指导及技术问题的解决.
质量员： 负责质量自检与督促整改配合有关部门进行质量评定。
安全员： 督促现场施工安全及安全措施的落实.
施工员： 负责现场施工的协调工作，材料、设备的配合和安排等。
技术工人： 喷涂、抹涂、与脚手架搭建移位.
辅助工人： 设备、材料搬运、材料搅拌、围护、清扫等。
机械维修工： 负责机械故障的维修及日常保养工作。
5、 施工准备:
5。1材料和设备的准备
防火涂料进场堆放处要求干燥、铺设木板架空并搭设防雨设施，防止进水损坏原材料。
设备准备：空压机 0.25—0.3 M3 2台.
搅拌机 0。5 M3 2台。
喷枪 5套，以及其他辅助设备等。
5。2其他准备
对整个施工任务作全面规划和安排，做好施工前期的准备工作，熟悉图纸和有关技术要求和施工现场情况。
1）落实现场项目部，设立办公室和仓库，做好一切工程管理的现场办公设施工作.
2）现场提供到位的水、电连
