CO3土方开挖专项施工方案.doc

CO3土方开挖专项施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

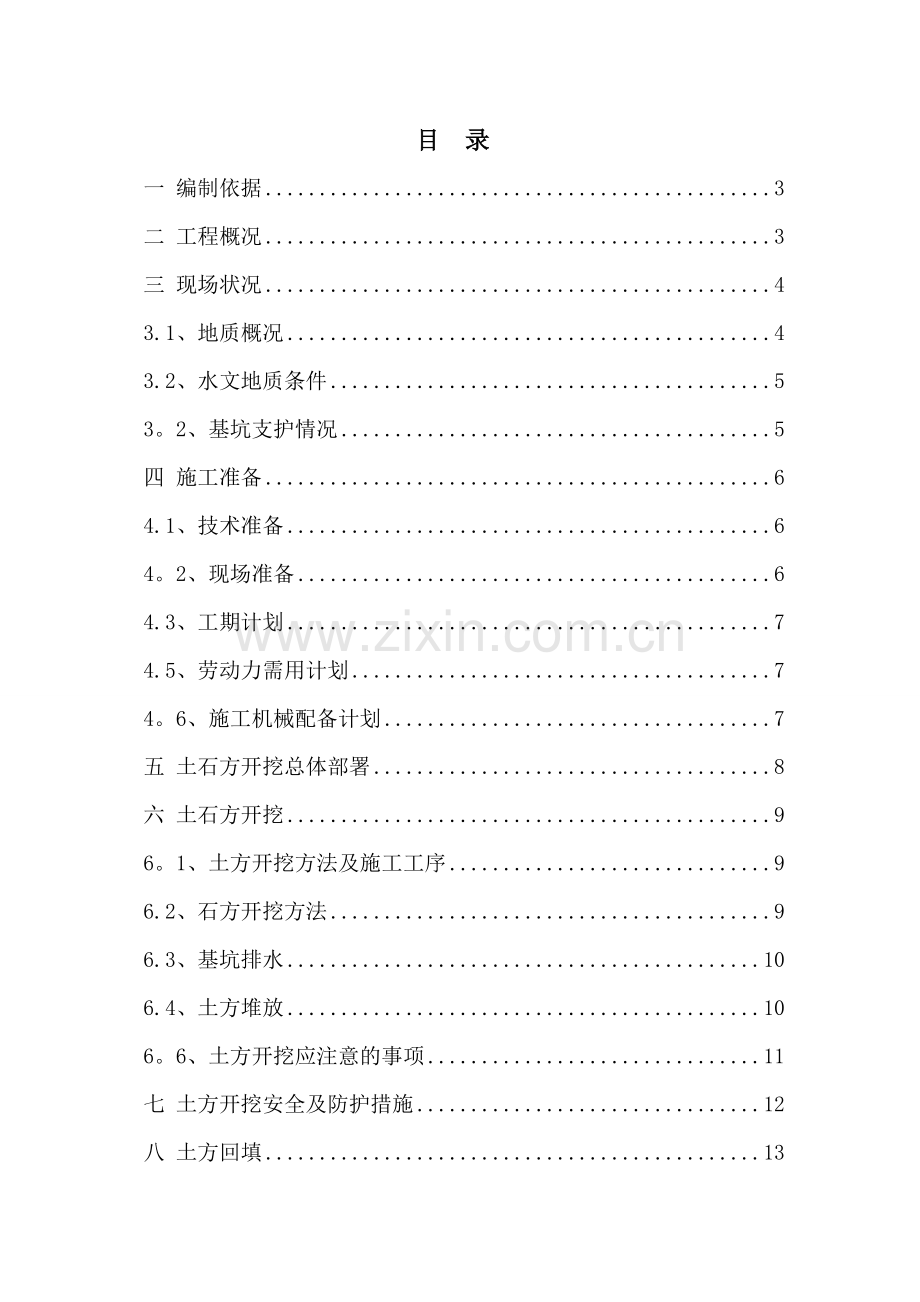

目 录
一 编制依据 3
二 工程概况 3
三 现场状况 4
3.1、地质概况 4
3.2、水文地质条件 5
3。2、基坑支护情况 5
四 施工准备 6
4.1、技术准备 6
4。2、现场准备 6
4.3、工期计划 7
4.5、劳动力需用计划 7
4。6、施工机械配备计划 7
五 土石方开挖总体部署 8
六 土石方开挖 9
6。1、土方开挖方法及施工工序 9
6.2、石方开挖方法 9
6.3、基坑排水 10
6.4、土方堆放 10
6。6、土方开挖应注意的事项 11
七 土方开挖安全及防护措施 12
八 土方回填 13
8.1、土方回填要求及施工流程 13
8。2、施工方法： 13
九 质量控制标准及保证措施 14
9。1、质量标准 14
9.2 质量保证措施 15
十 安全文明施工管理 16
10。1、安全管理 16
10。2、环境管理 17

一 编制依据
1.1 宜宾鲁能•山水绿城C03地块（鑫菁英）项目房建工程施工图
1.2 岩土工程勘察报告
1.3 《建筑工程施工质量验收标准》（GB50300—2001）
1.4 《建筑地基与基础工程施工质量验收规范》（GB5 2—2002)
1.5 《基坑工程技术规程》（DB42/159—2004）
1.6 《地基与基础工程施工工艺标准》（ZJQ00—SG—2021-2003）
1.7 《建筑工程施工手册》（第四版)
二 工程概况
宜宾鲁能•山水绿城C03地块项目房建工程位于建设 (集团)有宜宾市南岸西区C街区北侧，临近金沙江大道。由10栋住宅单体、一层地下室(局部两层）和三栋独立一层商铺组成的住宅群体,总建筑面积为132565。53m2,其中住宅建筑面积为107823。46m2,非住宅建筑面积为4273。95m2,地下室建筑面积为20468.12m2。基础类型有筏板基础,人工挖孔灌注桩基础.持力层为中风化泥岩层，地基承载力要求为700kpa。建筑物最高64。1m，结构形式为框剪结构.目前业主只提供了1＃、2#、3#、10＃、11#基础施工图纸，其余图纸还未提供，已有图纸基础形式及基地标高如下:

栋号
基础形式
原地面标高（m)
基底标高（m）
开挖深度（删除）
1#
筏板基础
326。4(—4。500）
326。4（—4。5）

2#
筏板基础

329。13(-4。0）

3#
人工挖孔桩

承台底标高（-2.8、—3。0m)

10#
人工挖孔桩

承台底标高（-3.000）

11#
人工挖孔桩

承台底标高（—3。000)

三 现场状况
3。1、地质概况
场地内原为浅丘、冲沟，经人工整平后，较为开阔,地形起伏不大，高程在327。81 m～351.96 m之间，最大高差24.15m。
场地内地层主要由第四系全新统（Q4ml）杂填土、第四系全新统冲积（Q4al）粉质粘土构成,下伏基岩为侏罗系上统遂宁组 (J3S)泥岩夹砂岩。第四系覆盖土层厚度大。
①人工填土（Q4ml):建筑垃圾、砖、杂土以及植物根系构成,新近回填,欠固结,松散.
②粉质粘土(Q4al）：黄灰色，稍湿，可塑,中含碎石及小颗粒
③-1强风化砂岩（J3S)：青灰色，颗粒细小，较湿，松散.仅在ZK30中揭露。
③-2中风化砂岩（J3S）:紫灰色,砂岩夹灰绿色泥质砂岩互层，岩芯较完整，呈短柱状,柱状，底部岩芯见蜂窝溶蚀小孔，见裂隙，裂面凹凸不平，见黑色薄膜,中风化.
④－1强风化泥岩（J3S)：紫红色，主要由粘土矿物组成，结构已被破坏，岩芯呈碎块状，质软。连续分布于全场地.
④－2中风化泥岩（J3S）:紫红色,主要由粘土矿物组成，泥质结构，薄-中厚层状构造,泥质胶结，坚硬，陡-缓倾角裂隙发育，裂隙面可见较多褐黑色铁锰质膜及较多水蚀孔。
3.2、水文地质条件
在场地西北侧金沙江是唯一的常年性地表河流，场地距河流约为3公里，河水最高洪水位283.00m,低于场地标高约44m，场地内稳定地下水位应在10m以下，因此场地受地表水和地下水影响不大。
场地内粉质粘土属于弱透水层。如遇雨季场地内局部会分布有上层滞水，主要是因为大气降雨入渗后，将会在弱透水层-②粉质粘土顶部汇集形成，对场地基坑开挖有一定影响，基坑开挖时采取相应措施进行排水.
3.2、基坑支护情况
根据现场勘查实际情况，施工范围区较开阔，周围无建筑物及其他埋设，基坑土质稳定性较好，基础开挖采取放坡开挖的方式进行，暂不考虑支护。待地勘报告及详细基础施工图提供给我方时，根据情况若需要进行基坑支护的，我方将另行编制基坑支护专项施工方案。
四 施工准备
4.1、技术准备
1、在基坑开挖前，要根据施工图纸、基坑开挖放坡坡度、工作面及核准的轴线桩测放基坑开挖的白灰线。
2、在基坑开挖前，基坑开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外,用大方木桩深打后钉上铁钉并加以保护。
3、所有的测量木桩、红线点一经核实后，项目部就应落实专人对其进行定期检查复核,以确保红线的准确性.
4、在基坑土方开挖时，先对作业班组按照相关规定进行技术、质量、安全交底，讲清楚挖土方法、挖土顺序、确定位置和挖土时必须注意的安全要求、质量要求和出现异常情况的应急方法,做好交底签字记录.
4.2、现场准备
1、在基坑开挖前，了解场地地形地貌、周边环境、地质情况、地下管网及障碍物、场地供水、供电情况及运输道路条件，查清场地周围管线性质、平面位置及埋设深度。
2、清除或搬迁施工区域内地面及地下的所有障碍物。
3、准备好开挖机械,作好土方开挖和运输线路标记,确保土方开挖顺利进行。
4、夜间照明准备,所有用电均可以从现场配备的配电箱内接引通过手提小电箱架空至土方开挖区域，整个施工现场的夜间照明通过用钢管架子架高安置1镝灯照明，现场上，放坡位置均视情况放置一定数量的照明灯及散光灯和警戒绳.
4。3、工期计划
由于目前业主未将场地全部交予我方，且施工图纸、地勘报告等都不齐全，故现在我方确定各栋楼具体的开工日期，若施工现场满足开工条件,每栋楼从动土之日起23个工作日完成土方开挖工作。
4.5、劳动力需用计划
劳动里安排计划表
序号
专业班组名称
单位
数量
备注
1
测量员
人
2
基坑测量放线
2
挖掘机操作工
人
2
挖土
3
自卸汽车司机
人
10
挖土
4
现场电工
人
2
现场电源管理
5
挖土班
人
20
人工清底
4.6、施工机械配备计划
拟投入主要施工机械设备表
序号
设备名称
单位
数量
机械来源
进场时间
备注
1
日产250型反铲
挖掘机
台
每栋2台
租用、宜宾
2月8日
斗容量1。2m3
2
挖机破碎机
台
每栋2台
租用、宜宾
2月16日

2
自卸运土车
辆
12
租用、宜宾
2月8日
载重量10t
3
双轮手推车
辆
10
自有、宜宾
2月15日

4
φ100泥浆泵
台
2
自有、宜宾
2月15日

5
φ75潜水泵
台
3
自有、宜宾
2月15日

6
铁锹
个
20
自有、宜宾

五 土石方开挖总体部署
本工程土方开采用机械大开挖与人工清底相结合的方式进行.根据地勘报告及现场实际情况，存在大量石方需要开挖，开挖时先将表土清除,然后重新定位放线采用破碎机进行石方破碎。人工挖孔桩基础先采用机械大开挖至设计承台（筏板)底标高以上500mm处，等人工挖孔桩施工完成后（人工挖孔桩另行编制专项施工方案），再挖至设计承台（筏板）底标高，底部预留30cm左右厚采用人工清底，以免扰动基坑岩层.
土方开挖至设计标高后，若发现地质情况与设计不符，立即通知设计、监理、业主、地勘等部门到现场查看实际情况，确定处理方案。
六 土石方开挖
6.1、土方开挖方法及施工工序
根据现场实际情况及土方开挖工程量，本工程每栋楼拟采用2台1.2m3反铲挖土机,进行放坡开挖，地下室部分土石方工程由业主单独分包。无地下室部分由我方自行施工，采用放坡形式两次开挖完成，第一次先清除表土，然后在进行石方破碎.表土开挖时,放坡系数为1：0。35，开挖后若遇到种植土等情况时，放坡系数适当增加至1:0。5，工作面500mm。土方开挖深度控制在基底标高上30cm,剩余部分采用人工清底.
施工工艺：
确定开挖边线→机械清除表土→重新定位放线→石方破碎→排水处理（若基坑中有地表水流入时)→人工清底、修理排水沟→浇筑砼垫层。
6。2、石方开挖方法
根据现场岩土工程勘察报告及现场实际情况,本工程存在大量石方需要开挖，但业主方不允许爆破作业，故我方拟采用4台挖机破碎机进行石方破碎，然后挖运至业主指定弃土场。破碎机每层破碎500mm，然后进行挖运,以此循环,直至挖至设计标高以上200mm。剩余部分采用5台手持式破碎机进行人工凿岩、清底。石方开挖是放坡系数适当减小至1:0.2。
6。3、基坑排水
本工程场地地下水主要为赋存于填土层中的上层滞水，水量有限，主要采取基坑明排的方式解决。
1、 基坑坡顶沿基坑周围一圈设截水沟，距离坑边2m,坡顶排水沟内净空规格为200mm*300mm，沟壁、沟底均抹砂浆并收光防止渗水。沟底坡度为0。3％。

2、坡底排水沟根据实际情况确定。若要设置,沿坑定坡脚设置，净空规格为200mm＊300mm，且应在基坑开挖至基底前形成,主要为输排坑内积水、保护基地土层。基底排水沟深度不宜大于200mm.
3、基坑开挖是在坑底角部及中间每隔20m设置一个600*600＊1000的集水坑，坑内的积水通过潜水泵抽排至坑顶集水井沉淀后排走.
6.4、土方堆放
根据现场实际情况，考虑到土方回填，业主要求部分土方须堆放在施工现场内(堆放位置由业主现场确定），但根据现场实际情况，现场上能够弃土的空余场地面积很小，若要在现场留置回填土，势必会发生二次转运甚至多次转运，进而影响工期。因此我方建议土方全部外运。若业主不同意土方全部外运时，现场堆放土方时距离边坡2m范围内不允许堆放，且土方堆放高度不得超过1。5m，防止土方垮塌.
6。5、雨天施工
1、土方开挖在雨天施工时工作面不宜过大，应逐段、逐片分期完成。
2、雨天施工在开挖的基坑，应注意边坡稳定。必要时可适当放缓边坡坡度和采用防水薄膜对边坡进行覆盖。同时应在坑外侧开挖水沟,防止地面水流入。经常对边坡检查，发现问题立即停止作业并疏散操作人员，并立即上报项目部处理.
6.6、土方开挖应注意的事项
1、土方开挖前用白灰线标示开挖线,以免多挖。
2、基坑开挖一定程度后,用水准仪跟踪测量基坑底标高,以免超深开挖和少挖。
3、基坑开挖阶段，应派专人指挥挖土、场内外运土.
4、机械开挖完后，在基坑四周的边坡上,距设计标高以上500mm处,用木桩标明搞成控制点，护坡上每10m一个控制点，以控制人工清底是的基地标高。
七 土方开挖安全及防护措施
1、施工现场要设冲洗槽,污水沉淀池和通畅的排水沟，车辆行走沿线平整硬化。配备足够的排水设备和照明设施，按照要求配备漏电保护器，并确保灵敏有效。
2、土方机械操作人员必须经过专业部门培训合格，持证上岗
3、两台机械同时作业时,距离应不小于10m，人工清底时,人与人之间距离不小于3m.
4、基坑临边防护采用钢管搭设，采用双道护栏形式（下道栏杆离地0.5m,上道栏杆离地1.1m，,立杆距离地面高度1。2m，立杆间距2m设置,立杆与基坑边坡距离不小于0.5m），防护栏杆用油漆刷成黄黑相间的颜色,并每隔10米悬挂警示标志。
5、距离边坡2m范围内不得堆放渣土、材料或施工机械,防止土方垮塌。对边坡安排专职人员进行检测，发现异常情况立即报告项目部处理。
6、土方机械行驶或作业中，挖土机械驾驶室外的任何部位不得乘人。
7、向运土车装土时，应尽量降低铲斗，减小卸落高度，以便降低噪音.
8、排放的污水必须经过沉淀过滤后，方可排至下水道。
9、所有进出场的带泥挖运机械，必须要进行清洗。装运土方、垃圾物或雨天施工时要进行表面覆盖封闭，防止运行途中散落。
八 土方回填
回填时间：根据国家规范要求,在土方回填即基础隐蔽前,必须通过质监站、设计、地勘、业主、监理和施工单位的验收合格。由于基础混凝土浇筑后，在28天后才能达到设计强度并由监测中心出具混凝土强度报告，因此在筏板顶～±0。000结构施工完至少28天后方能考虑进行基础验收和土方回填。由于工期比较紧,基础施工完成后我方先不进行回填，直接施工主体,待基础达到回填条件后在进行回填,此时一层已经施工完毕，对回填造成很多不便，室内部分必须全部采用人工回填。
8。1、土方回填要求及施工流程
本工程回填采用粘性土回填，若现场土方不够时不从外边购买回填土。回填时应分层夯实,回填压实度要达到0。95.
施工流程：基层表面清理—检查回填土土质—分层铺土、耙平—夯打密实-试验合格—验收。
8。2、施工方法:
本工程回填采用人工配合机械的方式进行回填.室外部分采用机械回填，人工耙平、打夯的方式进行。室内部分回填时使用装载机将土方运至室外，然后人工采用双轮手推车运土进行回填.
1、检查坑槽内是否干净，对垃圾杂物、淤泥和积水应清理干净.
2、回填前需控制土的质量，淤泥、腐殖土、耕植土不得使用。宜采用有机含量不大的粘性土作为回填土。素土应拌合均匀，控制好含水量.严格控制回填土每层的厚度、标高和平整度。
3、回填土应分层铺摊,每层铺摊厚度控制在300mm以内。每层铺摊后，随之耙平。采用蛙式打夯机和冲击打夯机相结合进行夯实，打夯应一夯压半夯,夯夯相连,行行相连，纵横交叉。夯打次数由试验确定。
4、加强对天气的检测，了解当天的天气预报，坐到雨天停止回填土的施工，并采取相应措施对受潮回填土层进行处理.
九 质量控制标准及保证措施
9.1、质量标准
1、土方开挖质量标准
项
序号
项目
允许偏差或允许值
检验方法
单位
数值
主控项目
1
标高
mm
—50
水准仪测量
2
长度、宽度
mm
+200，-50
经纬仪、用钢尺量
3
边坡
mm
±200
观察或用坡度尺检查
一般项目
1
表面平整度
mm
20
用2m靠尺和楔形塞尺检
2
基地土性

观察或土样分析
2、土方回填质量标准
项目
序号
检查项目
允许偏差或允许值
检查方法
主 控
项 目
1
标高
-50
水准仪
2
分层压实系数
0.95
试验检查
一 般
项 目
1
回填土料

取样检查
2
分层厚度及含水量

水准仪及抽样检查
3
表面平整度
20
用水准仪或靠尺检
9.2 质量保证措施
1、要及时复撒灰线,将基坑开挖下口先测放到基坑底。及时控制开挖标高、做到5m扇形挖土工作面，标高白灰点不少于2个。
2、认真执行开挖样板制,及凡重新开挖边坡坑底时,由操作技术较好的司机或工人开挖一段后，经测量人员或质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，已确保开挖质量.
3、开挖边坡时候，尽量采用坑端开行，挖土机的开行中心线要对准边坡下口线。要坚持先修破后挖土的操作方法。
4、土方开挖后，及时跟进浇筑砼垫层,并要注意成品的保护工作.
5、认真执行项目部制定的技术、质量管理制度。施工中要收集技术资料，如施工日记、设计变更、洽商记录、验桩、验槽记录等。
十 安全文明施工管理
10.1、安全管理
1、危险源识别
基坑临边作业未设防护栏杆发生高处坠落事件；在距离基坑边坡2m内堆放土石方或其他物料发生坍塌；未清除基坑边缘的易落物发生物体打击事件；抽排水作业潜水泵未设置漏电保护器、现场湿作业未穿戴绝缘用品发生触电事故；现场车辆违规行驶造成车辆伤害;基坑安全防护不到位造成人员伤害。
2、基坑坍塌、高处坠落和物体打击的管理
（1)作业前、应用明显记号标明开挖区域及施工现场明、暗植物（电线、地下电缆、管道、管坑等）。
（2）土方机械操人员必须经过准也部门培训合格，持证上岗。
(3)指派一名工长对开挖的基坑进行巡查，发现异常情况及时报告项目部解决。
(4）距离边坡2m范围内不得堆放渣土、材料或施工机械，防止土方坍塌。及时清除基坑边缘的易落物,以防物体坠落伤人。对边坡进行检测,发现异常情况及时报告项目部解决。
(5）土方开挖时必须设置防护栏杆，采用双道栏杆形式,上栏杆离地1100mm，下杆离地500mm，立杆高度1200m，立杆间距2000mm。
3、触电事故管理
（1）、抽排水作业时潜水泵要设置漏电保护器。
（2）、现场湿作业必须穿戴绝缘用品以防止触电事故发生。
4、机械伤害管理
（1）指派现场负责土方开挖的工长组织协调车辆的进出。
（2）司机必须持证上岗,并具有一定的操作经验。
（3）现场人员不得违规违章指挥，严格按施工走向进行组织。
10.2、环境管理
1、环境识别
施工机械对周边及现场所产生的噪音污染；进出车辆车轮带泥砂造成空气粉尘污染；土方运输的遗撒，污染市政道路.
2、噪音污染管理
（1）施工现场提倡安全文明施工，建立健全控制人为噪音的管理制度.加强全体作业人员的教育,增强全体人员防噪声扰民的自觉意识.
（2）向运土车装土时，应尽量降低铲斗，减少卸落高度，以降低噪音。
3、运输遗撒、粉尘排放的管理
（1)施工现场每天派人打扫，保持整体卫生场地内道路硬化、畅通，坐到无积水、有排水措施.
（2）施工现场的垃圾无处堆放时,要及时清理,临时堆放不超过三天,运输垃圾车辆全部要求密封运输，不得污染路面。
（3）工地门口设有洗车槽、清洗设备,并派专人对进出车辆进行清洗，防止车轮带泥砂出入施工现场。
（4)排放的污水必须经过沉淀过滤后，方可排至下水道。
（5)所有进出场的带泥挖运机械，必须要进行清洗。装运土方、垃圾物或雨天施工时要进行表面覆盖封闭,防止运行途中散落.
(6）施工机械停放整齐有序，废油废液集中倒于土坑中，防止对周围环境的污染.

目 录
目 录 1
第一章 编制依据 2
第二章 工程概况 2
第三章 地质及现场情况 2
第四章 施工部署 2
第五章 施工准备 4
第六章 土方施工 5
第七章 特殊情况的应急处理措施 6
第八章 安全管理 6
第九章 文明施工及环保管理 7

第一章 编制依据
1.1本工程业主提供的有关设计参考图纸
1.2本工程地质勘察报告
1.3《地基与基础工程施工及验收规范》(GB5 02）
1。4《建筑与市政降水工程技术规范》(JGJ/T111-98)
1.5总承包合同
第二章 工程概况
一、工程概况
工程名称: 21＃楼、22＃楼及地库
工程地点：＊*＊＊＊*＊＊＊*＊*
建设单位：###＃＃#＃##＃＃＃
工程规模：本工程由21＃楼、22＃楼、地下车库组成.
主楼建筑层数：地下2。层，地上32层，建筑高度98.45m².车库地下一层。总建筑面积：52666。23m²，地下室建筑总面积：10219.92m²。本工程挖土量约：3万立方

第三章 地质及现场情况
根据勘察报告，本工程场地持力层为第五层强风化泥质砂岩，地基承载力标准值为fak=500kpa，拟建场地地下水主要为上层滞水，抗浮设计水位标高为99.00m。地下水埋藏较浅,基坑开挖时采用集水明排法进行降水。土方开挖大部分已经由甲方分包完成，局部二次开挖，人工检底由项目部施工,根据甲乙双方确认的方格网高程，组织机械开挖.
第四章 施工部署
1、土方开挖总体施工安排
本工程基础形式为筏板式基础，人工清底的预留厚度为200mm。
本工程的土方开挖,从标高变化上还是不算复杂，本工程结合地上施工总体部署，基坑开挖从东部向西部挖，考虑现场的交通道路的便利性，土方随挖随运（不得堆放基坑周边）.
2、施工流程和施工顺序
本基坑开挖顺序,由东自西方向开始挖土。22#楼→21＃楼→南3、南6 →南1、南4→南2、南5→中区4→北4→北3→北2→北1。
3、主要机械设备计划
序号
机械设备名称
型号/规格
单位
数量
备注
1
水准仪
DZS3
台
2
测量使用
2
经纬仪
J2
台
1
3
挖土机
200—7，1。0m3
台
1

4
运土车辆
10m3
辆
5
5
小型挖土机
DH55-V，0。5m3
台
1
4、土方工程施工部署安排
工期比较紧，尽快为后续工程施工创造出良好的工作面是土方工程的关键之所在。要保证在计划工期内完成土方开挖施工，必须有序施工,保证土方开挖的顺利进行，防止塌方等不利现象的发生，开挖后及时进行挂网喷浆的护坡施工，开挖
（1）开挖过程中应遵循先东后西的方向，并预留好汽车坡道。
(2）边坡及坑底应留200mm人工清底，以减少雨水和太阳暴晒对土层的扰动。
(3)开挖过程中应时时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。
（4）如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。
（5）基坑至基底以上200mm（人工清土层）。
（6）因在施工时运土车辆需从基坑下面往上面运土，因此土方施工时需预留坡道,并且根据土方进度动态进行留设。
（7）为保证达到土方文明施工要求，避免土方运输车辆泥土污染市政道路，因此在现场出入口边设置专用沉淀池，现场道路作地面硬化处理。
第五章 施工准备
5.1技术准备
5。1。1测量人员做好技术准备,提前画好外围控制线，并随时跟踪挖土标高加强标高控制，严禁超挖。
5.1。2技术部门应对现场施工人员做出明确交底，画出集水坑等位置局部详图，确保位置准确。
5.1。3施工前土方组长向所有参加施工的人员进行有针对性的技术交底,必须使每个操作者对施工中的技术要求心中有数。
5。1.4了解施工机械设备的技术参数与性能.
5。1。5做好施工场地的通平工作。
5。1.6根据业主提供的地下管线（燃气管线、下水道、地下电缆等）分布情况，查明现场具体分布位置及埋藏深度。
5.1。7按照施工图及业主提供的基坑周边控制轴线准确测出基坑外包线，并将基坑周边控制轴线引测到场地周边适当部位，妥善保护。
5.1.8根据业主提供的下水道(场内排水出口）及时做好场地内部排水系统。
5.1.9开挖前，应按照合同要求,由业主协调其他相关单位对现场的土质进行放射性元素的检测,例如：氡气等；如果存在放射性元素的存在，应根据相关检测部门提供技术信息及处理方法制定详细的处理方案.
5.2组织机构
⑴ 土方开挖领导小组：
组 长：崔英占
副组长：周保平
成 员：详见土方开挖队人名单
⑵ 组员职责
：全面负责挖土技术方案的执行工作、相应纠正措施的执行。
：全面负责挖土现场管理及施工安全管理工作。
：全面负责挖土过程标高轴线监督管理及全面负责挖土资料管理。
：全面负责挖土安全质量监督管理,机械设备安全管理。
：全面负责挖土方案落实交底.
注：检查、监督内容为挖土方案的落实情况、技术交底是否到位。整个基坑开挖由项目部统一组织管理。施工各种工艺可交叉施工，保证在计划工期完成，必须通过平衡协调及调度，紧密地组织成一体.
5.3劳动力需要量计划
序号
土方、护坡施工工种
人数
备注
1
运输车司机
5

2
挖掘机司机
4

3
基坑清土工人
10

4
降水工人
4

5.4土方挖运机械设备选用
土方运输方案:
根据施工安排和现场情况，组织好土方开挖、坡道留置和出土路线等工序.土方运输选用自卸的15 m³车辆，工作按16小时/每天考虑，弃土地点根据现场的实际情况确定，车辆装土约15m³。
板底以上土方量约25000 m³,计划16天完成（不含雨天)，平均每天出土量1500 m³；
第六章 土方施工
一、技术措施
事先根据坐标撒出基础边线，根据放坡比例参照土方开挖图撒出下口线、上口线。
1、放坡： 整体放坡坡度为1：0.5进行放坡，预留600宽的缓坡平台，正式放线。再挖至垫层底标高上200mm处,接着撒灰线开挖落深部位。。
2、底板垫层外预留600宽操作面，操作面内挖排水盲沟，转角或高低差处不大于20M挖一积水井.
3、积水井为直径500、深400。盲沟为300宽、200深,内填碎石，以免不被掩埋并保证坡脚稳定.积水井、盲沟采用120mm后水泥砖砌筑,下铺50mm砼垫层。
4、挖至基底时预留200mm，人工紧随进行清槽。
5、为确保开挖时及时的排出地下水及地表水,在主楼两端（长轴方向）处各设置一个直径为2深度为1m的深集水井,方便日后排水。若开挖后遇雨水天气，应采用人工将基槽清理至与原基土土质相同的土层，再用级配砂石添至设计基底标高。
6、挖至基础承台处在基底事先撒出灰线,由机械开挖人工清理。
7、如遇薄弱土层或不慎超挖之处采用级配砂石填。
8、如遇雨泡槽，须清除表面泥浆铺撒碎石找平,人流集中处铺设木板通道，防止踩成橡皮土.
9、土方开挖完后立即进行护坡施工,护坡采用细石砼喷浆支护，厚度100mm,内挂钢丝网片。

第七章 特殊情况的应急处理措施
土方开挖工程是风险性较大的工程，施工过程中可能会遇到各种意外情况，为做到有备无患，针对本工程特点，制定以下应急措施：
对坑外的水位进行密切观察,如坑外水位下降达到报警值，应立即分析会同监理及设计等专家分析原因，检查坡体是否有渗漏等。
现场常驻抢险用的施工班组，设置专业安全员及施工现场管理人员，随时听候调遣,抢险机械和车辆以工程施工用机械车辆为主，昼夜安排操作人员值班,保证紧急情况及时出动。
第八章 安全管理
1、在土方施工阶段,边坡的防塌是难点,除要有科学的计算依据,良好的施工质量外，还应派专人进行基坑监测，出现不良现象及时处理防止发生坍塌事故。
2、边坡开挖工程中，要时刻注意边坡的稳定性，在雨后要仔细观察土壤情况， 如发现有裂缝、鼓包、滑动等现象，要及时排除险情后方可施工。
3、基坑周边2M范围内严禁堆放重物.
4、基坑周边搭设防护栏（单排)，1。2M高，刷黄黑相间警告色。
5、现场应保证足够照明。现场电气设备均作漏电保护装置,配电线采用三相五线制。
6、加强对施工人员的安全教育，做好技术交底和安全交底。
7、施工前应查明现场地下障碍物，在有地下电缆、管线处做出明显标志,严禁在电缆1M范围内进行作业。
8、当配合机械作业的清底需进入机械回转半径内时，必须停止机械回转,机上、机下人员应密切配合.
9、铲斗未离开工作面时，不得进行回转、行走等动作。
10、装车时，铲斗不得碰撞汽车。
11、本设计按地面施工荷载20KPa设计,施工中应严格控制地面超载，特殊情况应及时与设计人员联系
12、施工现场配备大型的照明设备以供夜间挖土施工使用.
第九章 文明施工及环保管理
1、文明施工目标
创文明工地
2、文明施工责任制
为了全面落实创建文明工地的要求,本工程实行文明施工责任制，项目管理部经理为本工程的文明工地责任人,具体措施管理范围落实到个人,组织机构网络图详安全文明施工组织设计。
3、文明施工措施
3.1在出大门口外，设置清洗池,马路上铺设湿草垫，用于扫清轮胎上外带土块.
3.2每天收车后，派专人清扫马路，并适量撒水压尘，达到环卫要求。
3。3所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走。
3.4合理进行施工现场的平面布置，做到计划用料,使现场材料堆放降到最低值，保证场内道路通畅.
3。5运输散装材料时,车厢后封闭,避免撒落.
3。6合理安排作业时间，采用低噪音施工机械，对可能产生较大噪音的设备，设置防噪棚，减少噪音污染。
3。7 施工工地沿线单位和居民出入道路畅通，周围道路平整无积水，禁止非施工人员入内.
3.8机械设备完好,安全装置齐全有效，做到专人管理.施工材料堆放整齐。
3。9施工区域或危险区域有醒目的安全警示标志，并定期组织专人检查。
3.10加强土方施工管理，挖出的湿土先卸在场内暂堆，尽量缩短会所的工期，能更多的利用挖出的余土,如湿土需要直接外运，则使用经专门改装的带密封车斗的自卸卡车装运湿土，防止湿土如泥浆沿途漏污染马路。
3.11大门车辆出入口设置砼道路，并设污水沉淀池。设立专职的“环境保洁岗”，负责检查、清除出场的车辆上的污泥，清扫受污染的马路，做好工地内外的环境保洁工作。
3。12 项目部、施工队设文明施工负责人，每周召开一次关于文明施工的例会，定期与不定期检查文明施工措施落实情况，组织班组开展“创文明班组竞赛”活动，经常征求建设单位和项目监理对文明施工的批评意见,及时采取整改措施,切实搞好文明施工。

目 录
目 录 1
第一章 编制依据 2
第二章 工程概况 2
第三章 地质及现场情况 2
第四章 施工部署 2
第五章 施工准备 4
第六章 土方施工 5
第七章 特殊情况的应急处理措施 6
第八章 安全管理 6
第九章 文明施工及环保管理 7

第一章 编制依据
1.1本工程业主提供的有关设计参考图纸
1。2本工程地质勘察报告
1.3《地基与基础工程施工及验收规范》(GB5 02)
1。4《建筑与市政降水工程技术规范》（JGJ/T111-98)
1。5总承包合同
第二章 工程概况
一、工程概况
工程名称： 21＃楼、22#楼及地库
工程地点：*＊**＊***＊＊＊*
建设单位：＃＃＃###＃＃##＃＃
工程规模：本工程由21＃楼、22#楼、地下车库组成。
主楼建筑层数：地下2。层，地上32层，建筑高度98.45m²。车库地下一层。总建筑面积：52666.23m²，地下室建筑总面积:10219.92m².本工程挖土量约：3万立方

第四章 地质及现场情况
根据勘察报告，本工程场地持力层为第五层强风化泥质砂岩，地基承载力标准值为fak=500kpa，拟建场地地下水主要为上层滞水，抗浮设计水位标高为99。00m。地下水埋藏较浅,基坑开挖时采用集水明排法进行降水。土方开挖大部分已经由甲方分包完成，局部二次开挖,人工检底由项目部施工，根据甲乙双方确认的方格网高程，组织机械开挖.
第四章 施工部署
1、土方开挖总体施工安排
本工程基础形式为筏板式基础，人工清底的预留厚度为200mm。
本工程的土方开挖，从标高变化上还是不算复杂，本工程结合地上施工总体部署,基坑开挖从东部向西部挖,考虑现场的交通道路的便利性,土方随挖随运（不得堆放基坑周边）。
2、施工流程和施工顺序
本基坑开挖顺序,由东自西方向开始挖土.22＃楼→21＃楼→南3、南6 →南1、南4→南2、南5→中区4→北4→北3→北2→北1。
3、主要机械设备计划
序号
机械设备名称
型号/规格
单位
数量
备注
1
水准仪
DZS3
台
2
测量使用
2
经纬仪
J2
台
1
3
挖土机
200—7,1.0m3
台
1

4
运土车辆
10m3
辆
5
5
小型挖土机
DH55—V，0.5m3
台
1
4、土方工程施工部署安排
工期比较紧，尽快为后续工程施工创造出良好的工作面是土方工程的关键之所在。要保证在计划工期内完成土方开挖施工，必须有序施工,保证土方开挖的顺利进行,防止塌方等不利现象的发生，开挖后及时进行挂网喷浆的护坡施工，开挖
（1)开挖过程中应遵循先东后西的方向，并预留好汽车坡道.
(2）边坡及坑底应留200mm人工清底，以减少雨水和太阳暴晒对土层的扰动。
（3）开挖过程中应时时测量挖深,通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。
（4）如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。
（5)基坑至基底以上200mm（人工清土层）。
（6）因在施工时运土车辆需从基坑下面往上面运土，因此土方施工时需预留坡道,并且根据土方进度动态进行留设.
(7）为保证达到土方文明施工要求，避免土方运输车辆泥土污染市政道路，因此在现场出入口边设置专用沉淀池，现场道路作地面硬化处理。
第五章 施工准备
5。1技术准备
5.1.1测量人员做好技术准备,提前画好外围控制线，并随时跟踪挖土标高加强标高控制,严禁超挖。
5.1。2技术部门应对现场施工人员做出明确交底，画出集水坑等位置局部详图，确保位置准确。
5.1.3施工前土方组长向所有参加施工的人员进行有针对性的技术交底，必须使每个操作者对施工中的技术要求心中有数。
5。1.4了解施工机械设备的技术参数与性能。
5.1。5做好施工场地的通平工作.
5.1。6根据业主提供的地下管线（燃气管线、下水道、地下电缆等)分布情况，查明现场具体分布位置及埋藏深度。
5.1.7按照施工图及业主提供的基坑周边控制轴线准确测出基坑外包线,并将基坑周边控制轴线引测到场地周边适当部位，妥善保护。
5。1。8根据业主提供的下水道（场内排水出口）及时做好场地内部排水系统。
5.1。9开挖前,应按照合同要求，由业主协调其他相关单位对现场的土质进行放射性元素的检测，例如:氡气等；如果存在放射性元素的存在，应根据相关检测部门提供技术信息及处理方法制定详细的处理方案.
5.2组织机构
⑴ 土方开挖领导小组：
组 长：崔英占
副组长:周保平
成 员：详见土方开挖队人名单
⑵ 组员职责
:全面负责挖土技术方案的执行工作、相应纠正措施的执行.
：全面负责挖土现场管理及施工安全管理工作。
：全面负责挖土过程标高轴线监督管理及全面负责挖土资料管理。
：全面负责挖土安全质量监督管理，机械设备安全管理.
:全面负责挖土方案落实交底.
注：检查、监督内容为挖土方案的落实情况、技术交底是否到位。整个基坑开挖由项目部统一组织管理.施工各种工艺可交叉施工，保证在计划工期完成，必须通过平衡协调及调度，紧密地组织成一体。
5。3劳动力需要量计划
序号
土方、护坡施工工种
人数
备注
1
运输车司机
5

2
挖掘机司机
4

3
基坑清土工人
10

4
降水工人
4

5.4土方挖运机械设备选用
土方运输方案:
根据施工安排和现场情况,组织好土方开挖、坡道留置和出土路线等工序。土方运输选用自卸的15 m³车辆,工作按16小时/每天考虑，弃土地点根据现场的实际情况确定，车辆装土约15m³。
板底以上土方量约25000 m³,计划16天完成(不含雨天），平均每天出土量1500 m³;
第六章 土方施工
一、技术措施
事先根据坐标撒出基础边线，根据放坡比例参照土方开挖图撒出下口线、上口线。
1、放坡: 整体放坡坡度为1：0。5进行放坡，预留600宽的缓坡平台,正式放线。再挖至垫层底标高上200mm处,接着撒灰线开挖落
