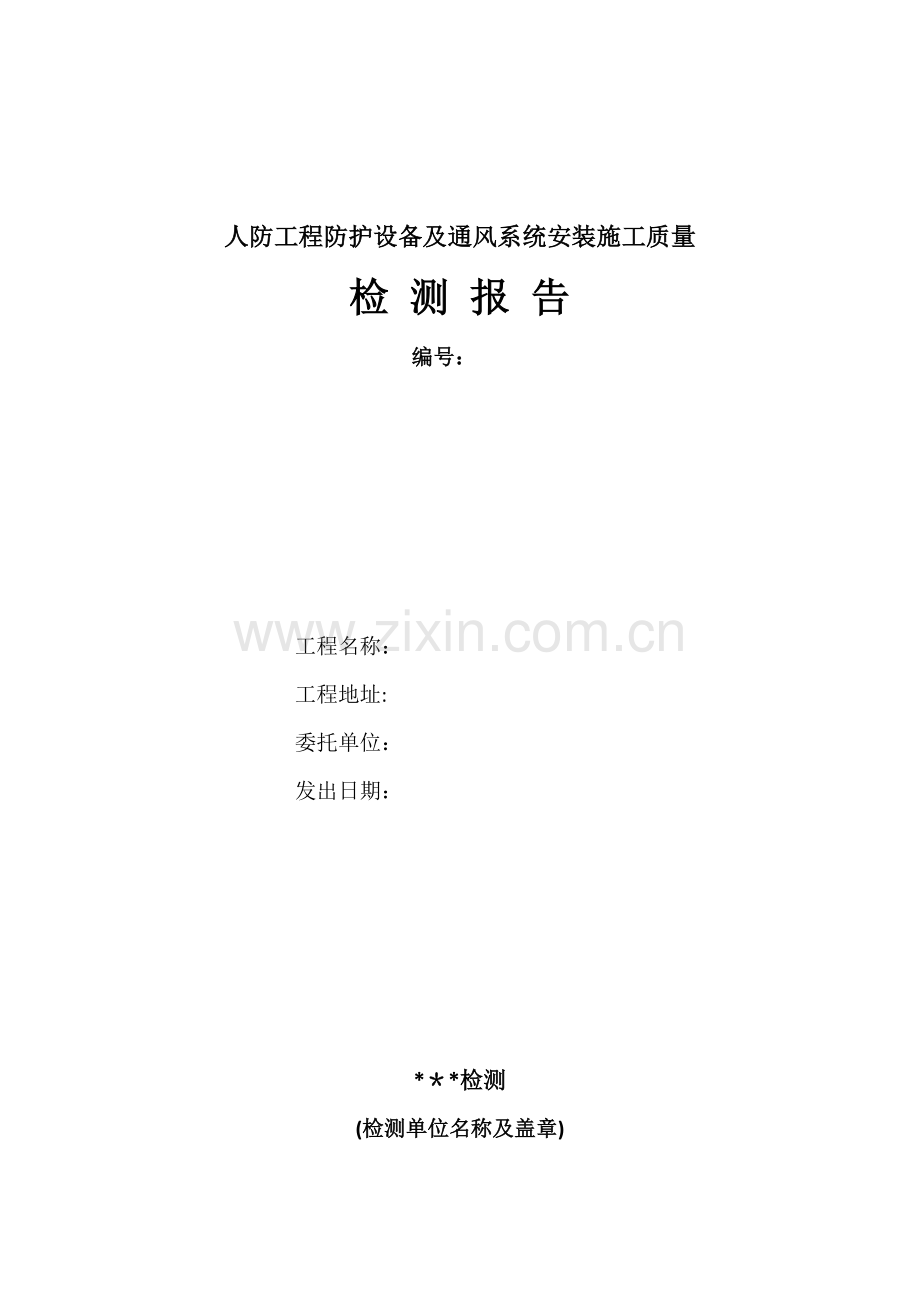

人防工程防护设备及通风系统安装施工质量
检 测 报 告
编号：

工程名称：
工程地址:
委托单位：
发出日期：

*＊*检测
(检测单位名称及盖章)

检测报告
报告编号：***＊***
工程名称

建设单位

委托单位

施工单位

监理单位

设计单位

防护设备生产企业

通风设备安装企业

检测项目
人防工程防护设备安装施工质量；
人防工程防护通风系统安装施工质量.

检测依据
工程设计图纸；
《人民防空工程质量验收与评价标准》RFJ01-2021
《人民防空工程施工及验收规范》gb50134-2021；
《人民防空工程防护设备试验检测与质量检测标准》》RFJ04-2021；
其他有关检测规范标准。

检测日期

检测人

检测结论
1、 该工程防护设备施工安装质量所检项目符合检测依据要求；
2、 该工程通风系统施工安装质量所检项目符合检测依据要求；
（以下空白）

批准: 试验：

第 页 共 页
检测报告
报告编号：
人防工程防护设备检测分项防护设备轴线位置：
检测项目
标准（设计)要求
检测结果
项目评定
钢筋混凝土结构门
产品出厂合格证书
产品须具有经检测后的合格证书

必要标志及其他
包括：产品型号、生产日期、生产厂家、开启方向

混凝土缺陷检测
混凝土内部均匀、密实

门框孔宽尺寸偏差（mm）
≤2

门框孔高尺寸偏差（mm)
≤3

门扇宽尺寸偏差(mm）
≤2

门扇高尺寸偏差(mm)
≤3

门框闭锁座（盒)锁孔
位置偏差（mm）
前后偏差≤0。2

上下或左右偏差≤1

门框铰页座铰轴孔位置偏差（mm)
前后偏差≤0.2

上下或左右偏差≤1

门扇闭锁头位置偏差（mm）
前后偏差≤0.2

上下或左右偏差≤1

门扇铰轴孔位置偏差（mm）
前后偏差≤0.2

上下或左右偏差≤1

门扇厚度偏差（mm）
≥—1。5

门框（内侧）垂直度偏差（mm）
≤2
左:

右：

第 页 共 页

钢筋混凝土结构门
门框(外侧）垂直度偏差（mm）
≤2
左：

右：

门扇门框贴合面间隙(mm）
≤2.5

门扇门框贴合面中心线偏差（mm）
≤4

门扇启闭力（N）
≤90

闭锁操纵力(N)
≤ 220

钢门框焊缝检测
焊缝均匀饱满，符合施工质量要求

钢门框型钢尺寸规格（mm）
型材厚度达到设计值的95%

门扇混凝土强度(MPa）
符合设计要求
推定值：

门扇钢筋编扎平均间距(mm)
符合规范要求
横向:

竖向:

钢筋保护层厚度（mm）
钢筋保护层厚度偏差≤2

钢门框漆膜厚度（um）
100~120微米

漆膜附着力
符合GB/T9286-1998中三级质量要求

门扇关闭漏光检查
门扇与门框贴合紧密，严密不漏光。

密封胶条安装质量
采用45度斜接口，不允许弯处接头。单扇不超过2处,双扇不超过6处

门扇运动平稳性
运转灵活，无卡阻，无异常声响，能自由开到
终端位置

备注：

第 页 共 页
检测报告
报告编号:
人防工程防护设备检测分项防护设备轴线位置：
检测项目
标准(设计）要求
检测结果
项目评定
钢结构门
产品出厂合格证书
产品须具有经检测后的合格证书

必要标志及其他
包括：产品型号、生产日期、生产厂家、开启方向

门框孔宽尺寸偏差(mm)
≤2

门框孔高尺寸偏差(mm)
≤3

门扇宽尺寸偏差(mm）
≤2

门扇高尺寸偏差(mm）
≤3

门框闭锁座(盒）锁孔
位置偏差（mm)
前后偏差≤0。2

上下或左右偏差≤1

门框铰页座铰轴孔位置偏差（mm）
前后偏差≤0.2

上下或左右偏差≤1

门扇闭锁头位置偏差（mm）
前后偏差≤0.2

上下或左右偏差≤1

门扇铰轴孔位置偏差（mm）
前后偏差≤0。2

上下或左右偏差≤1

门扇厚度偏差(mm）
≥—1.5

门框（内侧）垂直度
偏差(mm）
≤2
左：

右：

第 页 共 页

钢结构门
门框（外侧）垂直度
偏差（mm）
≤2
左：

右：

门扇门框贴合面间隙（mm）
≤2.5

门扇门框贴合面中心线
偏差（mm）
≤4

门扇启闭力（N)
≤90

闭锁操纵力（N）
≤ 220

钢结构焊缝检测
焊缝均匀饱满，符合施工质量要求

钢门框焊缝检测
焊缝均匀饱满,符合施工质量要求

钢门框型钢尺寸规格(mm）
型材厚度达到设计值的95％

门扇内面板厚度（mm)
厚度达到设计值的95％

门扇外面板厚度(mm)
厚度达到设计值的95％

漆膜厚度（um）
100～120微米

钢门框漆膜附着力
符合GB/T9286—1998中三级质量要求

钢门扇漆膜附着力
符合GB/T9286—1998中三级质量要求

门扇关闭漏光检查
门扇与门框贴合紧密，严密不漏光

密封胶条安装质量
采用45度斜接口，不允许弯处接头。单扇不超过2处，双扇不超过6处

门扇运动平稳性
运转灵活，无卡阻，无异常声响，能自由开到
终端位置

备注：

第 页 共 页
检测报告
报告编号：
人防工程防护设备检测分项防护设备轴线位置:
检测项目
标准(设计)
检测结果
项目评定
悬摆式防爆波活门
产品出厂合格证书
产品须具有经检测后的合格证书

必要标志及其他
包括：产品型号、生产日期、生产厂家、开启方向

门框（底框)宽度偏差（mm）
≤0.95

门框（底框）高度偏差(mm）
≤0。8

门框（底框）对角线
尺寸偏差（mm）
≤0。95

门扇（底座）宽度偏差（mm）
≤0.95

门扇（底座)高度偏差(mm）
≤0。8

门扇（底座）对角线
尺寸偏差（mm）
≤0。95

悬摆板宽度偏差(mm)
≤0.95

悬摆板高度偏差（mm）
≤0。8

悬摆板对角线尺寸偏差（mm）
≤0。95

胶垫、缓冲垫厚度偏差（mm）
—0.5≤e≤1。0

底板厚度偏差（mm）
≤0.5

腹板位置偏差（mm）
≤0。5

门扇（组合部件含胶垫）
厚度偏差（mm）
—2.5≤e≤3.0

悬摆板厚度偏差（mm）
≤0.5

第 页 共 页
悬摆式防爆波活门
门框垂直度(mm）
≤2

上下铰页同轴度（mm）
≤0.12％J1

悬摆板平面度（mm)
≤0.12％L

门扇关闭力(N）
≤0.18G

闭锁操纵力(N)
≤0.12G

悬摆板启动力(N）
按规范要求

悬摆板关闭力（N)
按规范要求

漆膜厚度（um）
100～120微米

漆膜附着力
符合GB/T9286—1998中三级质量要求
X%（百分比)

钢结构焊缝检测
焊缝均匀饱满，符合施工质量要求

悬摆板关闭时,悬摆板
与门扇(底座）间的最大间隙（mm）
≤0。28％B1

闭锁锁紧后活门门框与活门门扇间最大间距（mm)
≤0.22％Ls

外观质量
颜色一致，光滑平整,
无毛刺

悬摆板运动平稳性
悬摆板运转灵活。无卡阻，无异常声响，能自由开到终端位置

备注：

第 页 共 页
检测报告
报告编号：
人防工程通风系统检测分项 检测位置：
检测项目
标准要求
检测结果
项目评定
产品出厂合格证书
产品须具有经检验后的合格证书

清洁通风风量(m3/h）
实测值与设计值偏差不应大于10%

电流(A)
风机1
1.1KW I≤3。18
2。2KW I≤6。32

风机2

电压（V）
风机1
342≤U≤418

风机2

振动（mm/s)
风机1
≤7。1

风机2

转速（r/min)
风机1
≥1400或3000

风机2

温度(℃）
夏季 ≤28
冬季14≤X≤18

湿度（％)
夏季40％≤X≤65% 冬季30％≤X≤60％

系统噪音［dB(A)］
≤80

风机接口气密性
无漏风点

必要标志及其他
标牌：产品型号、生产厂家及日期

备注:

第 页 共 页
检测报告

报告编号:
人防工程通风系统检测分项 检测位置:
检测项目
标准（设计）要求
检测结果
项目评定
密闭阀门
产品出厂合格证书
产品须具有经检验后的合格证书

外接管厚度（mm）
≥2

开关顺畅程度
全开、全闭,顺畅无阻碍

接口气密性
无漏风点

安装方向
标志压力通径的箭头与冲击波的方向一致

必要标志及其他
标牌应包括：产品型号、生产厂家及日期

焊接管道
气密性
无漏风点

厚度（mm）
≥ 2

漆膜厚度
均匀、无裸露处

焊缝、部件焊接质量
均匀、密实

风管油渗
无漏点

油网滤尘器
产品出厂合格证书
产品须具有经检验后的合格证书

安装方向
气流方向与设备要求一致

变径管厚度（mm）
≥ 2

接口气密性
无漏风点

必要标志及其他
标牌应包括：产品型号、生产厂家及日期

第 页 共 页

检测项目
标准（设计)要求
检测结果
项目评定
过滤吸收器RFP—500
过滤吸收器RFP—1000
产品出厂
合格证书
产品须具有经检验后的合格证书

接口气密性
无漏风点

安装方向
气流方向与设备要求一致

必要标志及其他
标牌应包括：产品型号、生产厂家及日期

换气
堵头
气密性
无漏风点

堵头封板厚度(mm）
≥ 3

橡胶垫圈厚度（mm）
≥4

超压排气活门 PS-D250
产品出厂合格证书
产品须具有经检验后的合格证书

预埋管厚度（mm）
≥ 2

平衡锤连杆垂直度偏差（mm）
≤ 5

安装方向
开启方向与主体超压 排气方向相同

必要标志及其他
标牌应包括：产品型号、生产厂家及日期

第 页 共 页
注意事项：
1、检测报告未加盖本检测公司“检测报告专用章”或“检测单位公章”无效。
2、未经本检测公司许可，不得擅自复制检测报告。复制的检测报告未加盖骑缝章无效。
3、检测报告无批准、审核、检测人员签字无效.
4、检测报告涂改、页数不全无效.
5、委托检测仅对委托检测项目或来样在检测日期之前的的实际情况负责。
6、本检测报告不能代替人防主管部门对委托检测工程的整体验收结论.
7、本检测报告中带＊号项内容由委托方提供，本检测公司不负责确认。
8、对本检测报告若有异议，应由收到本检测报告之日起15日内向本检测公司书面提出，逾期不予受理。

空调水系统设备安装检验批施工质量验收记录
表17.4。1 H080702（□□□□□□)□□
工程名称

验收部位

施工单位

分包单位

总包
项目经理

分包
项目经理

专业工长
（施工员)

施工班组长

施工执行标准名称及编号

验收项目及要求
施工单位检验意见
监理(建设）单位验收意见
主控项目
1
系统的管材与附属设备

2
冷却塔的安装

3
水泵的安装

4
其他附属设备的安装

一般项目
1
风机盘管机组等与管道连接

2
冷却塔的安装

3
水泵及附属设备的安装

4
水箱、集水缸、分水缸、储冷罐等设备的安装

5
水过滤器的安装

施工
单位
检验
结果

项目质量检查员:
年月日
监理
(建设)
单位
验收
结论

监理工程师：
(建设单位项目技术负责人)：
年月日

XXX人防工程施工
质量自检报告

（）
(项目经理）
审批： （负责人）

施工单位： (公章）
年 月 日

人防工程质量自评报告

一、工程概况
xxx建设工程,建设地点位于xxx(详细地址）,本工程结构安全等级为x级,设计使用年限为x年，耐火等级为x级,总建筑面积为xxM2，建筑抗震设防类别为x类，抗震设防烈度为x度，地下x层。人防工程位于地下x层，抗力等级为常x级核x级，防化等级为x级，人防总建设面积xxM2，掩蔽面积xxM2，划分为x个防护单元，x个抗爆单元,平时用途为xx，战时用途为xx,共设x个出入口，疏散宽度为xxM。
人防工程地基处理采用xxx（地基处理作法)
人防工程主体采用现浇钢筋混凝土结构。混凝土强度基础垫层Cxx；基础筏板Cxx，抗渗等级Px；外墙Cxx,抗渗等级Px;临空墙Cxx，顶部Cxx、抗渗等级Px。
人防外墙防水采用xxxxx（防水作法）.
参建各责任主体单位
建设单位：
设计单位：
勘察单位:
监理单位：
施工单位：
监督单位：
人防工程质量监督单位:西安市人防工程质量安全监督站
二、项目部组成及分工
…
三、施工依据及验收依据
在工程施工过程中，项目部严格按照国家有关人防工程施工的法律、法规和技术规程、规范,以及施工合同要求进行了施工。
施工依据有：
1、工程施工图纸;
2、招标答疑、图纸会审纪要、设计变更通知单.
3、施工合同及合同约定的工程质量目标；
4、施工组织设计;
5、…
6、国家有关强制性标准及现行施工规范.
验收依据有：
1、《建筑地基基础工程施工质量验收规范》GB5 2—xxx
2、《混凝土结构工程施工质量验收规范》GB5 4—xxx
3、《混凝土工程强度检验评定标准》GB50026—xxx
3、《砌体结构工程施工质量验收规范》GB5 3-xxx
4、《建筑电气工程施工质量验收规范》GB50303-xxx
5、《通风与空调施工质量验收规范》GB 50243-xxx
6、《建筑给排水及采暖工程施工质量验收规范》GB 50243-xxx
7、《人民防空工程质量验收与评价标准》RFJ01-2021
8、…
9、其他国家有关强制性标准及现行施工验收规范。
三、施工范围及施工概况
1、施工范围：按照工程施工图纸内容，对人防工程的结构、防水、孔口防护、建筑装修、建筑电气、通风与空调、给排水等七个分部工程施工总承包。
2、本工程于xx年xx月xx日开始施工,人防主体结构于xx年xx月xx日完工，项目部自检合格后报请监理公司对结构、防水两个分部工程进行了验收。人防工程于xx年xx月xx日整体竣工,经组织各技术负责人对工程建设质量自检，项目部现已完成各分部工程预验收。
四、人防工程的施工质量控制情况
1、开工前，针对本工程实际特点,项目部制定了健全的质量管理体系、相应的施工技术标准、施工质量检验制度和综合施工质量水平评定考核制定等，并得到监理公司认可。
2、对工程采用的原材料、成品、建筑构配件、设备等质量控制。
a、对工程所使用的主要材料在施工过程中严格执行见证取样送检制度，送样由xxx公司检测，原材料进场检验如下：
取样名称
见证取样(组）
检测结果
钢筋原材
xx
合格
钢筋焊接（电渣压力焊）
xx
合格
钢筋连接(直螺纹套筒连接）
xx
合格
砼试块试验报告(标养)
xx
合格
砼试块试验报告（同条件）
xx
合格
抗渗试块试验报告
xx
合格
防水材料
xx
合格
…
…
…
b、对涉及到人防工程防护功能的设备按照各专业工程施工、验收规范、设计文件等进行进场检验，并有专业监理工程师检查认可。检验情况如下：
设备名称
设备数量
合格证或
试验报告（份)
检查结果（设备标牌是否齐全，型号、规格是否符合设计文件及施工规范的规定）
防爆地漏
xx
xx
符合要求
防护密闭门、密闭门
xx
xx
符合要求
防爆波活门
xx
xx
符合要求
自动排气活门、防爆超压排气活门
xx
xx
符合要求
除尘器
xx
xx
符合要求
过滤吸收器
xx
xx
符合要求
密闭阀门
xx
xx
符合要求
人防风机
xx
xx
符合要求
3、各施工工序严格按照施工技术标准进行质量控制，每道施工工序完成后，项目部组织技术人员自检,各专业工程之间的相关工序交接检验,符合要求后才进行下道工序施工.
4、对监理单位提出检查要求的重要工序，项目部全力配合，检查中发现的质量问题能及时按要求整改，复查通过后才进行下道工序施工.
5、所有隐蔽工程在隐蔽前通知监理单位进行检查验收，检查中形成隐蔽工程验收记录文件,验收合格后才继续下道工序施工。
五、各分部分项工程验收情况。
1、结构分部工程
a、所含分项工程验收情况
（一）模板工程划分为xx个检验批,验收质量均合格，验收记录完整有效。
（二）钢筋工程划分为xx个检验批，验收质量均合格,验收记录完整有效。
（三）混凝土工程划分为xx个检验批，验收质量均合格,验收记录完整有效。
（四)砌体工程划分为xx个检验批，验收质量均合格，验收记录完整有效.
分项工程验收结论：结构分部工程所包含4个分项工程均合格，验收记录齐全完整。
b、质量控制资料整理情况
（一)图纸会审、设计变更、洽商意见 xx份
（二)材料出厂合格证及进场检(试）验报告 xx份
（三）施工试验报告及见证检测报告 xx份
（四）隐蔽工程验收表 xx份
(五)施工记录 xx份
（六）检验批、分项、分部工程质量验收记录 xx份
(七)混凝土结构实体强度检测记录 xx份
（八）结构实体钢筋保护层厚度检测记录 xx份
质量控制资料核查结论：结构分部工程质量控制资料整理共xx份，经检查符合要求xx份。
c、功能检测情况
(一）结构实体混凝土强度试验
总共制作同条件养护试块xx组，其中Cxx砼xx组、Cxx砼xx组、…，试块送xxx公司进行混凝土抗压强度试验，经检验混凝土强度满足设计要求.
（二）结构实体钢筋保护层厚度
委托xx公司对人防工程主体结构钢筋保护层厚度检测，共抽取xx个点，合格点达xx%(90％及以上为合格）,检验结果为合格。
d、观感质量检查情况
项目
抽查质量情况
质量评价

混
凝
土
漏筋
共检查 点，好 点,一般 点，差 点

蜂窝
共检查 点，好 点，一般 点，差 点

孔洞
共检查 点，好 点,一般 点，差 点

缝隙夹渣层
共检查 点,好 点，一般 点，差 点

观感验收结论：“好”的项目占全部项目的xx%，其余为“一般”。结构分部工程观感质量自评为“好"\“一般”。
e、分部工程验收结论
结构分部工程所含分项工程质量均合格、质量控制资料完整，功能检测符合设计及规范要求，观感质量为“好”\“一般”.结构分部工程自评结论为合格。
2、孔口防护分部工程
a、所含分项工程验收情况
（一）门框墙制作划分为xx个检验批,验收质量均合格，验收记录完整有效.
（二）防护密闭门、密闭门安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
（三）防爆波活门安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
(四）自动排气活门、防爆超压排气活门安装划分为xx个检验批，验收质量均合格,验收记录完整有效。
（五）密闭穿墙管施工划分为xx个检验批，验收质量均合格，验收记录完整有效。
（六）平战转换封堵构件施工划分为xx个检验批，验收质量均合格，验收记录完整有效。
分项工程验收结论:孔口防护分部工程所包含6个分项工程均合格，验收记录齐全完整。
b、质量控制资料整理情况
（一）图纸会审、设计变更、洽商意见 xx份
（二）材料、设备出厂合格证及进场检（试）验报告 xx份
（三）隐蔽工程验收表 xx份
（四）施工记录 xx份
（五）防护设备出厂合格证 xx份
（六）防护设备安装质量检测报告 xx份
（七）检验批、分项、分部工程质量验收记录 xx份
质量控制资料核查结论:孔口防护分部工程质量控制资料整理共xx份，经检查符合要求xx份。
c、功能检测情况
防护设备安装质量由xx公司（人防检测公司)进行现场检测,共检测人防门xx档，检测结论为合格。
d、观感质量检查情况
项目
抽查质量情况
质量评价
防护密闭门
共检查 点，好 点，一般 点，差 点

密闭门
共检查 点，好 点，一般 点，差 点

门框墙
共检查 点,好 点，一般 点，差 点

防爆波活门
共检查 点，好 点,一般 点，差 点

超压排气活门
共检查 点，好 点,一般 点，差 点

观感验收结论：“好”的项目占全部项目的xx%，其余为“一般”。孔口防护分部工程观感质量自评为“好”\“一般”.
e、分部工程验收结论
孔口防护分部工程所含分项工程质量均合格、质量控制资料完整，功能检测符合设计及规范要求，观感质量为“好"\“一般"。孔口防护分部工程自评结论为合格。
3、防水分部工程
a、所含分项工程验收情况
(一)防水混凝土划分为xx个检验批，验收质量均合格，验收记录完整有效.
（二）水泥砂浆防水层划分为xx个检验批，验收质量均合格，验收记录完整有效.
（三）涂料防水层划分为xx个检验批，验收质量均合格，验收记录完整有效。
分项工程验收结论：防水分部工程所包含3个分项工程均合格,验收记录齐全完整。
b、质量控制资料整理情况
（一）图纸会审、设计变更、洽商意见 xx份
(二）材料出厂合格证及进场检(试）验报告 xx份
(三)隐蔽工程验收表 xx份
（四)施工记录 xx份
（五)工程渗漏水检查记录 xx份
（六）防护混凝土抗渗等级检测记录 xx份
(七)检验批、分项、分部工程质量验收记录 xx份
质量控制资料核查结论：防水分部工程质量控制资料整理共xx份，经检查符合要求xx份。
c、功能检测情况
（一）混凝土抗渗试件试验
共制作标样抗渗试块xx组，送xx公司进行防水混凝土抗渗试验，经检验防水混凝土抗渗等级符合设计要求。
（二）工程渗漏水检查
人防结构无渗漏水现象，结构结构表面无明显湿渍。
d、观感质量检查情况
项目
抽查质量情况
质量评价
防水混凝土
共检查 点，好 点，一般 点，差 点

水泥砂浆防水层
共检查 点，好 点，一般 点，差 点

涂料防水层
共检查 点，好 点,一般 点，差 点

观感验收结论：“好”的项目占全部项目的xx％，其余为“一般"。防水分部工程观感质量评为“好”\“一般”.
e、分部工程验收结论
防水分部工程所含分项工程质量均合格、质量控制资料完整,功能检测符合设计及规范要求，观感质量为“好”\“一般”.防水分部工程自评结论为合格.
4、建筑装饰分部工程
a、所含分项工程验收情况
（一）一般抹灰划分为xx个检验批，验收质量均合格，验收记录完整有效。
（二）涂饰工程划分为xx个检验批，验收质量均合格，验收记录完整有效。
（三)饰面板(砖）工程划分为xx个检验批，验收质量均合格，验收记录完整有效.
（四)整体地面铺设划分为xx个检验批，验收质量均合格，验收记录完整有效。
分项工程验收结论：建筑装饰分部工程所包含4个分项工程均合格，验收记录齐全完整.
b、质量控制资料整理情况
（一)图纸会审、设计变更、洽商意见 xx份
（二）材料、设备出厂合格证及进场检（试）验报告 xx份
（三）隐蔽工程验收表 xx份
（四）施工记录 xx份
(五）装饰装修质量检查记录 xx份
（六）检验批、分项、分部工程质量验收记录 xx份
质量控制资料核查结论：建筑装饰分部工程质量控制资料整理共xx份，经检查符合要求xx份。
c、观感质量检查情况
项目
抽查质量情况
质量评价
抹灰
共检查 点，好 点,一般 点，差 点

涂饰
共检查 点，好 点，一般 点，差 点

饰面板（砖）
共检查 点，好 点，一般 点，差 点

地面面层
共检查 点,好 点，一般 点,差 点

门窗
共检查 点，好 点，一般 点,差 点

室内观感
共检查 点，好 点，一般 点，差 点

建筑装饰分部工程观感验收结论：“好"的项目占全部项目的xx％，其余为“一般"。 建筑装饰分部工程观感质量评为“好”\“一般".
d、分部工程验收结论
建筑装饰分部工程所含分项工程质量均合格、质量控制资料完整，观感质量为“好”\“一般”.建筑装饰分部工程自评结论为合格.
5、给排水分部工程
a、所含分项工程验收情况
(一）给水管道安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
(二)给水管道附件及卫生器具给水配件安装划分为xx个检验批，验收质量均合格，验收记录完整有效.
（三）给水附属设备安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
（四）排水管道安装划分为xx个检验批,验收质量均合格，验收记录完整有效.
（五）污水集水坑施工划分为xx个检验批，验收质量均合格，验收记录完整有效。
分项工程验收结论：给排水分部工程所包含5个分项工程均合格,验收记录齐全完整。
b、质量控制资料整理情况
（一）图纸会审、设计变更、洽商意见 xx份
（二）材料、设备出厂合格证及进场检（试）验报告 xx份
（三）隐蔽工程验收表 xx份
（四)施工记录 xx份
（五)给水管道通水试验记录 xx份
(六）排水管道通球试验记录 xx份
(七）检验批、分项、分部工程质量验收记录 xx份
质量控制资料核查结论：建筑装饰分部工程质量控制资料整理共xx份，经检查符合要求xx份。
c、功能检测情况
(一）给水管道通水试验
将给水管道水压加至试验压力，10min中内无明显压降，外观不漏水现象，检查结论为合格.
（二）排水管道通球试验
将排水管直径为2\3的皮球放入地漏排水口，灌水后能自然流入集水坑，检查结论为合格.
d、观感质量检查情况
项目
抽查质量情况
质量评价
管道坡度
共检查 点，好 点，一般 点，差 点

接口
共检查 点,好 点，一般 点，差 点

支架
共检查 点,好 点,一般 点，差 点

配件
共检查 点，好 点,一般 点,差 点

地漏
共检查 点，好 点,一般 点，差 点

阀门
共检查 点,好 点，一般 点，差 点

给排水分部工程观感验收结论：“好”的项目占全部项目的xx％，其余为“一般”. 给排水分部工程观感质量评为“好”\“一般”。
e、分部工程验收结论
给排水分部工程所含分项工程质量均合格、质量控制资料完整，功能检测符合设计及规范要求，观感质量为“好”\“一般".给排水分部工程自评结论为合格。
6、通风与空调分部工程
a、所含分项工程验收情况
（一）金属风管制作划分为xx个检验批，验收质量均合格，验收记录完整有效.
(二）通风部件制作划分为xx个检验批，验收质量均合格，验收记录完整有效.
（三）风管及部件安装划分为xx个检验批，验收质量均合格，验收记录完整有效.
(四）滤尘器、过滤吸收器安装划分为xx个检验批，验收质量均合格，验收记录完整有效.
（五）密闭阀门安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
（六）消声设备制作与安装划分为xx个检验批，验收质量均合格，验收记录完整有效.
（七)通风机安装划分为xx个检验批,验收质量均合格，验收记录完整有效。
（八)通风管线安装与安装划分为xx个检验批，验收质量均合格，验收记录完整有效.
（九）防烟与排烟部件制作与安装划分为xx个检验批,验收质量均合格，验收记录完整有效。
（十)防腐与油漆划分为xx个检验批，验收质量均合格，验收记录完整有效.
分项工程验收结论:通风与空调分部工程所包含10个分项工程均合格，验收记录齐全完整。
b、质量控制资料整理情况
(一）图纸会审、设计变更、洽商意见 xx份
（二）材料、设备出厂合格证及进场检（试）验报告 xx份
(三)隐蔽工程验收表 xx份
（四)施工记录 xx份
(五)通风系统测试记录 xx份
（六)检验批、分项、分部工程质量验收记录 xx份
质量控制资料核查结论：通风与空调分部工程质量控制资料整理共xx份，经检查符合要求xx份。
c、功能检测情况
人防通风系统测试由xx公司（人防检测公司)进行检测，对系统总风量、风机转速测定，实测总风量与设计值对比，偏差不大于10％，检测结论为合格。
d、观感质量检查情况
项目
抽查质量情况
质量评价
通风管道
共检查 点，好 点，一般 点，差 点

通风管线
共检查 点,好 点，一般 点，差 点

风口
共检查 点，好 点，一般 点,差 点

风阀
共检查 点，好 点,一般 点，差 点

密闭阀门
共检查 点,好 点，一般 点，差 点

滤尘器、过滤器
共检查 点，好 点，一般 点,差 点

通风机
共检查 点,好 点，一般 点，差 点

通风与空调分部工程观感验收结论：“好"的项目占全部项目的xx%,其余为“一般”. 通风与空调分部工程观感质量评为“好"\“一般”。
e、分部工程验收结论
通风与空调分部工程所含分项工程质量均合格、质量控制资料完整，功能检测符合设计及规范要求，观感质量为“好”\“一般”. 通风与空调分部工程自评结论为合格.
7、建筑电气安装工程
a、所含分项工程验收情况
（一）电缆线路工程划分为xx个检验批，验收质量均合格，验收记录完整有效。
（二）导管及线槽敷设划分为xx个检验批，验收质量均合格，验收记录完整有效。
（三）成套配电柜及动力、照明配电箱安装划分为xx个检验批,验收质量均合格，验收记录完整有效。
（四)开关、插座安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
(五）电气照明灯具安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
（六）接地装置安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
(七）柴油发电机组安装划分为xx个检验批，验收质量均合格，验收记录完整有效。
分项工程验收结论:建筑电气安装分部工程所包含7个分项工程均合格，验收记录齐全完整。
b、质量控制资料整理情况
（一）图纸会审、设计变更、洽商意见 xx份
（二)材料、设备出厂合格证及进场检（试)验报告 xx份
（三)隐蔽工程验收表 xx份
（四）施工记录 xx份
（五）设备调试记录 xx份
（六)接地电阻测试记录 xx份
（七)检验批、分项、分部工程质量验收记录 xx份
质量控制资料核查结论：建筑电气安装分部工程质量控制资料整理共xx份，经检查符合要求xx份.
c、功能检测情况
对工程内电气设备的保护接地及工作接地进行电阻检测，接地
