IBM-PC汇编语言程序设计(第二版)第8章.pptx

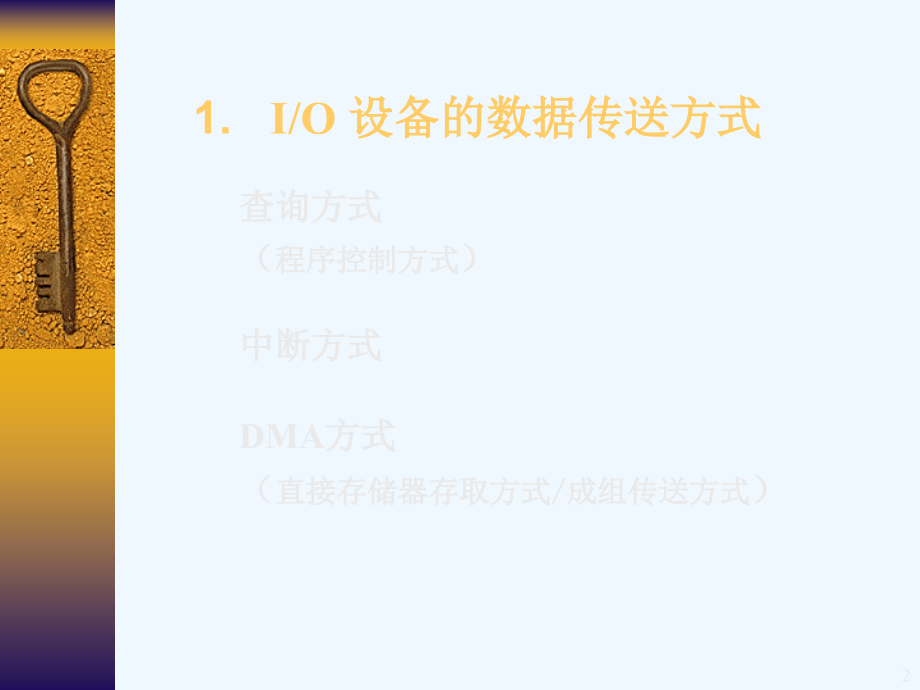

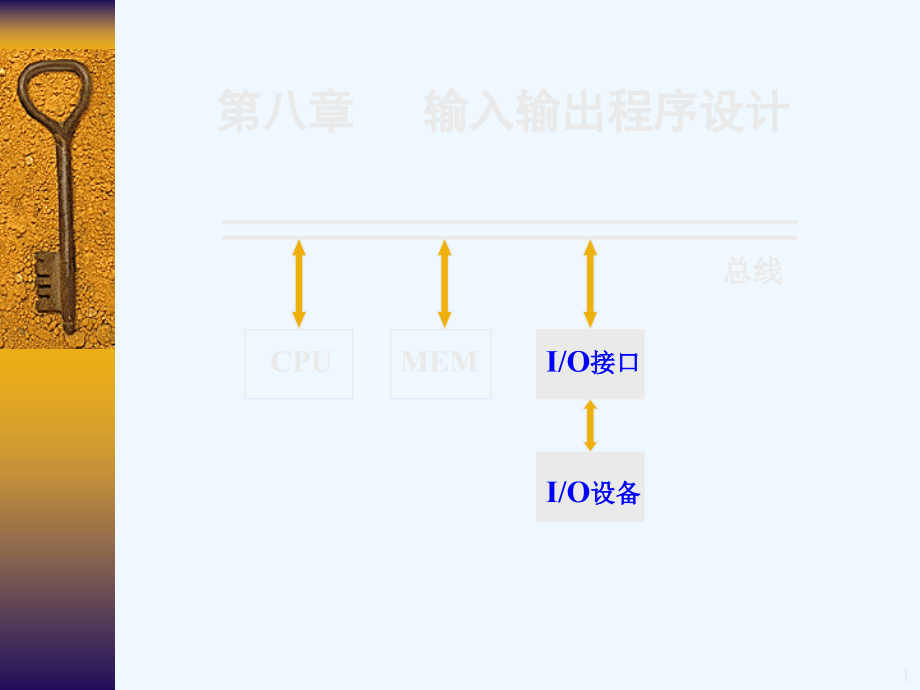

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/12/17,#,1,第八章 输入输出程序设计,CPU,MEM,I/O,设备,总线,I/O,接口,2,查询方式,（,程序控制方式,）,中断方式,DMA,方式,（,直接存储器存取方式,/,成组传送方式,）,1.,I/O,设备的数据传送方式,3,I/O,指令,是主机与外设进行通信的最基本途径。,DOS,功能调用和,BIOS,例行程序中的输入,/,输出功能也是由,IN,和,OUT,指令完成的。,例：循环测试某,状态寄存器,的第,2,位是否为,1,AGAIN:,IN AL,STATUS_PORT,TEST AL,00000100B,JZ AGAIN,2.,程序直接控制,I/O,方式,读,I/O,状态,准备好？,传送数据,N,Y,IN AL,DATA_PORT,4,I/O,指令,是主机与外设进行通信的最基本途径。,DOS,功能调用和,BIOS,例行程序中的输入,/,输出功能也是由,IN,和,OUT,指令完成的。,例：循环测试某,状态寄存器,的第,2,位是否为,1,AGAIN:,IN AL,STATUS_PORT,TEST AL,00000100B,JZ AGAIN,2.,程序直接控制,I/O,方式,读,I/O,状态,准备好？,传送数据,N,Y,MOV AL,DATA,OUT DATA_PORT,AL,5,轮流查询几种,I/O,设备：,DEV1:INAL,STAT1,TESTAL,STAT1_BIT,JZDEV2,CALLFAR PTR PROC1,DEV2:INAL,STAT2,TESTAL,STAT2_BIT,JZDEV3,CALLFAR PTR PROC2,DEV3:INAL,STAT3,TESTAL,STAT3_BIT,JZDEV1,CALLFAR PTR PROC3,优：程序安排或修改 设备的优先次序,缺：查询等待浪费,CPU,大量有效时间,6,设备控制寄存器,(,61h,),1/0 0,控制其它外部设备,与门,放大器,2,号定时器门控,1 0,例：,Sound,程序,1,mov dx,100,in al,61h,and al,11111100b,sound:xor al,2,out 61h,al,mov cx,140h,wait1:loop wait1,dec dx,jne sound,7,.model tiny,.code,.startup,call speaker_on,mov ah,1,int 21h,call speaker_off,.exit 0,speaker_on,proc,push ax,in al,61h,or al,3,out 61h,al,pop ax,ret,speaker_on,endp,speaker_off,proc,push ax,in al,61h,and al,0fch,out 61h,al,pop ax,ret,speaker_off,endp,end,例：,Sound,程序,2,8,print proc near,push ax,push dx,mov dx,378h,;,数据寄存器,out dx,al,mov dx,379h,;,状态寄存器,again:in al,dx,test al,80h ;,(dx),7,=busy,je again,;=0,打印机忙,mov dx,37ah,;,控制寄存器,mov al,0dh,out dx,al,;,送选通信号,jmp$+2,;,展宽选通信号,mov al,0ch,out dx,al,pop dx,pop ax,ret,print endp,例：打印机查询输出子程序,0 0 0 0 1 1 0 1,选通位,自动换行,初始化,选择位,中断位,37AH,9,中断源：,引起中断的事件,外中断,（,硬中断,）,：,外设的,I/O,请求,可屏蔽中断,电源掉电,/,奇偶错,非屏蔽中断,内中断,（,软中断,）,：,INT,指令,/CPU,错（除法错、溢出）,/,为调试程序设置的中断,3.,中断传送方式,10,非屏蔽中断请求,中断逻辑,INT n,INTO,除法错,单步,n 4 0 1,CPU,2 NMI,8259A,可编程中断控制器,(PIC),IR0,系统定时器,IR1,键盘,IR2,彩色,/,图形接口,IR3,保留,IR4,串行通讯口,IR5,保留,IR6,软盘,IR7,打印机,INTR,08,09,0A,0B,0C,0D,0E,0F,80 x86,中断源：,11,设置,CPU,中断允许位：,FLAGS,中的,IF,位,=1,允许中断,（,STI,）,=0,禁止中断（,CLI,）,设置中断屏蔽位：,中断屏蔽寄存器的中断屏蔽位,=0,允许,I/O,设备请求中断,=1,禁止,I/O,设备请求中断,7 6 5 4 3 2 1 0,定时器,键 盘,打印机,中断屏蔽寄存器,21H,7 6 5 4 3 2 1 0,中断命令寄存器,20H,EOI,MOV AL,20H,OUT 20H,AL,8259A,中断的条件：,IN AL,21H,AND AL,0FDH,OUT 21H,AL,12,类型,0,的,(IP),类型,0,的,(CS),类型,1,的,(IP),类型,1,的,(CS),类型,N,的,(IP),类型,N,的,(CS),类型,255,的,(IP),类型,255,的,(CS),00000,00004,4*N,003FC,中断向量,中断处理程序的入口,地址（段址）,:,（偏址）,中断向量表,用户可利用保留的中断类型号,扩充自己需要的中断功能。,13,CPU,中断过程：,（,1,）取中断类型：,CPU type N,（,2,）保护现场：,FLAGS,、,CS,、,IP,入栈,（,3,）,IF=0,TF=0,（,4,）取中断向量,：（,4N,）,IP,（,4N,2,）,CS,（,5,）转中断处理程序,14,例,：,为中断类型,N,设置中断向量,MOV AX,0,MOV ES,AX,MOV BX,N*4,MOV AX,OFFSET,INTHAND,MOV ES:WORD PTRBX,AX,;,偏移地址,(N*4),MOV AX,SEG,INTHAND,MOV ES:WORD PTRBX+2,AX,;,段地址,(N*4+2),INTHAND:,;,中断处理程序,IRET,15,DOS,功能调用（,21H,）,存取,中断向量：,设置中断向量：,AH=25H,AL=,中断类型号,DS:DX=,中断向量,INT 21H,取中断向量：,AH=35H,AL=,中断类型号,INT 21H,返回时送,ES:BX=,中断向量,16,MOV AL,N,MOV AH,35H,INT 21H,;,取原中断向量,PUSH ES,PUSH BX,;,保存原中断向量,PUSH DS,MOV AX,SEG INTHAND,MOV DS,AX,MOV DX,OFFSET INTHAND,MOV AL,N,MOV AH,25H,INT 21H,;,设置新的中断向量,POP DS,POP DX,POP DS,MOV AL,N,MOV AH,25H,INT 21H,;,恢复原中断向量,INTHAND:,;,中断处理程序,IRET,例：用,DOS,功能调用存取中断向量,17,中断程序的编写步骤：,主程序：,设置中断向量,设置,CPU,的中断允许位,IF,设置设备的中断屏蔽位,中断处理子程序：,保存寄存器内容,如允许中断嵌套，则开中断,(STI),中断,处理功能,关中断,送中断结束命令,(EOI),给中断命令寄存器,恢复寄存器内容,IRET,中断返回,18,例,:,编写一个中断处理程序，要求在主程序运行期间，,每隔,10,秒响铃一次，同时显示,bell,定时器,中断,18.2,次,/,SEC,;,INT_TIMER,INT 1CH,IRET,INT_1CH PROC,IRET,INT_ICH ENDP,RING PROC,1.,计数,182(10,秒,),2.,显示字符串,IRET,RING ENDP,19,例：编写一个中断处理程序，要求在主程序运行期间，,每隔,10,秒响铃一次，并显示,bell,.model small,.stack,.data,cnt dw 1,mes db bell,0ah,0dh,$,.code,main proc far,start:,mov ax,data,mov ds,ax,mov al,1ch,mov ah,35h,int 21h,push,es,push,bx,push ds,mov,dx,offset,ring,mov ax,seg,ring,mov,ds,ax,mov al,1ch,mov ah,25h,int 21h,pop ds,in al,21h,and al,11111110b,out 21h,al,sti,20,mov di,30000,dly:mov si,60000,dly1:,dec si,jnz dly1,dec di,jnz dly,;,主程序,pop,dx,pop,ds,mov al,1ch,mov ah,25h,int 21h,mov ax,4c00h,int 21h,main endp,ring proc near,;,保存寄存器,mov ax,data,mov ds,ax,sti,;,开中断,dec cnt,jnz exit,mov dx,offset mes,mov ah,09,int 21h,call sound,mov cnt,182,exit:,cli,;,关中断,;,恢复寄存器,iret,ring endp,end start,21,例：键盘模拟程序,字符码,：采用,ASCII,码表示字母、数字、专用字符和一些,非打印字符，键盘上的控制键和功能键的,ASCII,码为,0,，必须用扫描码来识别。,扫描码,：键盘上的每个键都对应一个扫描码，扫描码是按,键的位置来排列的。,data segment,scatab db 0,0,1234567890-=,8,0,db qwertyuiop,0dh,0,db asdfghjkl;,0,0,0,0,db zxcvbnm,./,0,0,0,db ,0,0,0,0,0,0,0,0,0,0,0,0,0,db 789-456+1230,0,data ends,22,main proc far,lea,bx,scatab,key_in:,in al,60h,test al,80h,;,通码？,jnz key_in,push ax,in al,61h,or al,80h,;,置应答位,out 61h,al,and al,7fh,out 61h,al,;,复位,应答位,pop ax,cmp al,01,jz exit,;,按,Esc,退出,xlatb,cmp al,0,jz no_disp,call disp_char,no_disp:,jmp key_in,exit:,main endp,disp_char proc near,mov ah,2,mov dl,al,int 21h,ret,disp_char endp,7 6 5 4 3 2 1 0,设备控制寄存器,61H,键盘,23,例：从键盘接收字符，同时对,32,字节的输入缓冲区进行,测试；如缓冲区已满，将键盘挂起，由打印机输出,一个提示信息,MAIN,BUFFER,满,CALL,CALL,IRET,N,KBD,中断,32,次,TYP,中断,17,次,KBINT,IRET,PRINT,RET,DISP,RET,INTIP,24,例：从键盘接收字符，同时对,32,字节的输入缓冲区进行,测试；如缓冲区已满，将键盘挂起，由打印机输出,一个提示信息,程序包括以下几个部分：,main,初始化部分,kbint,键盘中断处理程序,intip,初始化打印机,prtint,打印机中断处理程序,disp,用十六进制显示,al,中的内容,25,dseg segment,addr dw?,；缓冲区指针,count dw?,buffer db 20h dup(),prompt db please input:,0dh,0ah,$,message db buffer overflow,0dh,0ah,save_ip9 dw?,save_cs9 dw?,save_ipf dw?,save_csf dw?,dseg ends,main proc far,mov addr,offset buffer,mov count,0,26,mov al,09,;,键盘,mov ah,35h,int 21h,mov save_ip9,bx,mov save_cs9,es,mov dx,offset,kbint,push ds,mov ax,seg,kbint,mov ds,ax,mov al,09,mov ah,25h,int 21h,pop ds,in al,21h,and al,0fdh,out 21h,al,mov al,0fh,;,打印机,mov ah,35h,int 21h,mov save_ipf,bx,mov save_csf,es,mov dx,offset,prtint,push ds,mov ax,seg,prtint,mov ds,ax,mov al,0fh,mov ah,25h,int 21h,pop ds,mov ah,9,lea dx,prompt,int 21h,27,sti,mov di,8000h,dly:mov si,9000h,dly1:,dec si,jnz dly1,dec di,jnz dly,mov ah,2,mov dl,$,int 21h,cli,push ds,mov dx,save_ip9,mov ax,save_cs9,mov ds,ax,mov al,09,mov ah,25h,int 21h,pop ds,push ds,mov dx,save_ipf,mov ax,save_csf,mov ds,ax,mov al,0fh,mov ah,25h,int 21h,pop ds,in al,21h,and al,0fdh,out 21h,al,sti,main endp,28,kbint proc near,push ax,push bx,in al,60h,push ax,in al,61h,mov ah,al,or al,80h,out 61h,al,;,送键盘应答信号,xchg ah,al,out 61h,al,;,复位键盘,pop ax,test al,80h,jnz ret1,;,通码时处理,通码：,(60h),7,=0,断码：,(60h),7,=1,mov bx,addr,mov bx,al,call disp,inc bx,inc count,mov addr,bx,check:,cmp count,32,jb ret1,;,判断是否溢出,in al,21h,or al,02,;,屏蔽键盘中断,and al,7fh,out 21h,al,;,允许打印机中断,call intip,ret1:,cli,mov al,20h,out 20h,al,;,结束键盘中断,pop bx,pop ax,iret,kbint endp,29,intip proc near,push ax,push bx,push dx,cli,mov bx,offset message,mov addr,bx,mov dx,378h,mov al,0dh,out dx,al,;,输出回车,mov dx,37ah,mov al,1dh,out dx,al,;,送选通信号,jmp$+2,;,展宽选通信号,mov al,1ch,out dx,al,pop dx,pop bx,pop ax,ret,intip endp,30,prtint proc near,push ax,push bx,push dx,mov bx,addr,mov al,bx,mov dx,378h,out dx,al,push ax,mov dx,37ah,mov al,1dh,out dx,al,jmp$+2,mov al,1ch,out dx,al,pop ax,inc bx,mov addr,bx,cmp al,0ah,jnz ret2,in al,21h,or al,80h,out 21h,al,;,屏蔽打印机中断,ret2:,mov al,20h,out 20h,al,;,结束打印机中断,pop dx,pop bx,pop ax,iret,prtint endp,31,disp proc near,;,显示扫描码,push ax,push cx,push dx,mov ch,2,mov cl,4,nextb:rol,al,cl,push ax,mov dl,al,and dl,0fh,or dl,30h,cmp dl,3ah,jl dispit,add dl,7,dispit:,mov ah,2,int 21h,pop ax,dec ch,jnz nextb,mov ah,2,mov dl,int 21h,pop dx,pop cx,pop ax,ret,disp endp,32,第八章作业,Page 313,8.2 8.5 8.6,
