大学煤矿掘进机械.pptx

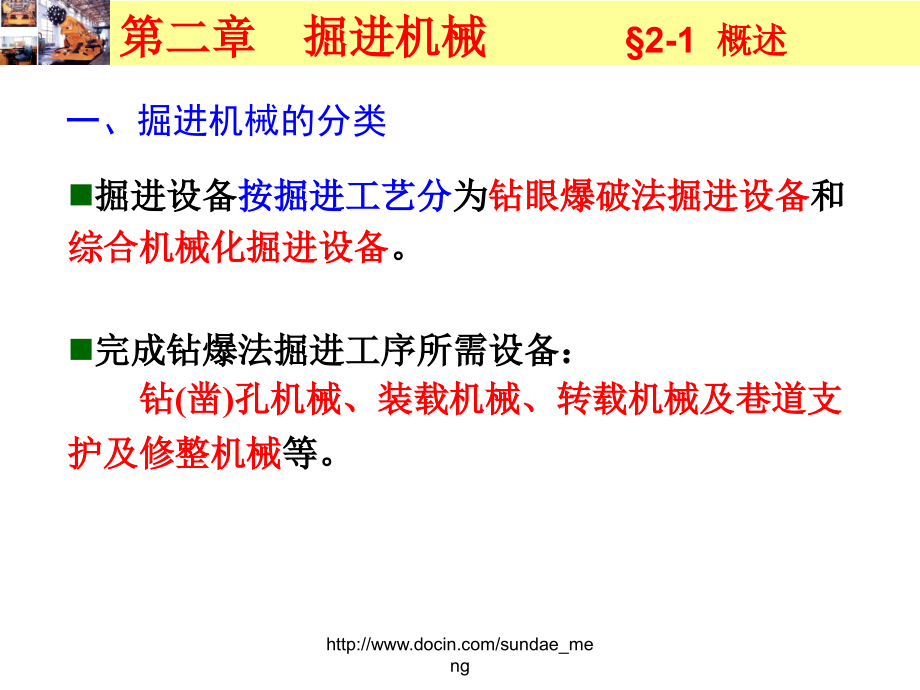

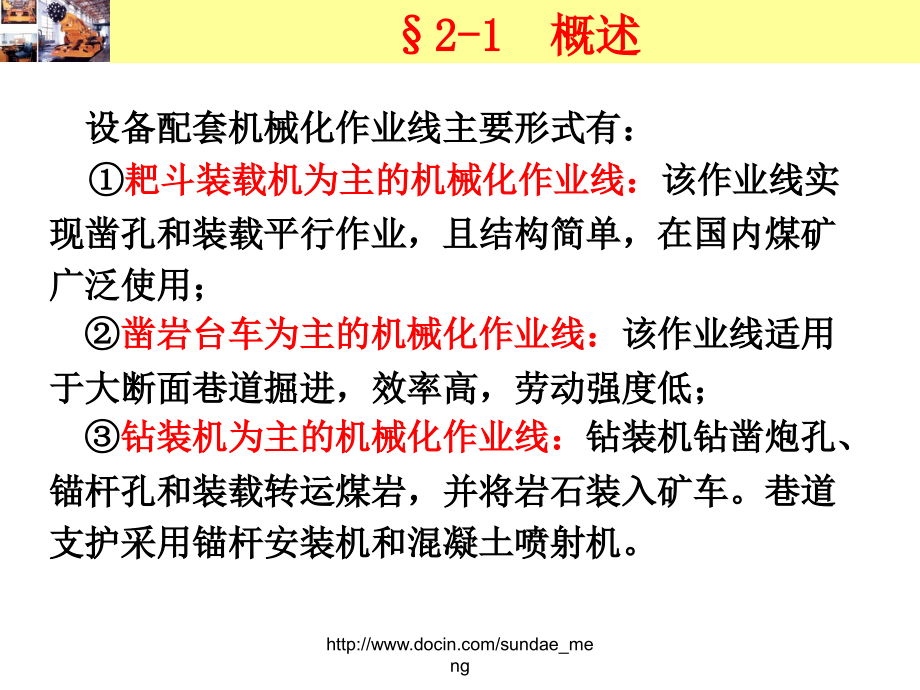

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,掘进机械,2-1,概述,一、掘进机械的分类,气动凿岩机,按操作方式不同分,手持式,、,支腿式,和,导轨式,。,按频率分,低频凿岩机,(,冲击频率,42Hz,以下,),和,高频凿岩机,(,冲击频率,42Hz,以上,),。,按转钎机构分内,回转式凿岩机,和,外回转式凿岩机,。,2-2,钻孔机械与装载机械,液压凿岩机,以循环高压油为动力，驱动钎杆、钎头，以冲击回转方式在岩体中凿孔的机械。,液压凿岩机一般安装在凿岩台车的钻臂上工作，可钻凿任何方位的炮孔，钻孔直径通常为,30,65mm,，适用于以钻眼爆破法掘进的矿山井巷、硐室和隧道的钻孔作业。,2-2,钻孔机械与装载机械,凿岩台车,支承、推进和驱动一台或多台凿岩机实施钻孔作业，并具有整机行走功能的凿孔设备。,用于矿山巷道掘进及其他隧道施工。凿孔直径,30,65 mm,，凿孔深度,2,5m,。凿孔时能准确定位、定向，并能钻凿平行炮孔。可与装载机械及运输车辆配套，组成掘进机械化作业线。,1-,钻臂；,2-,凿岩机；,3-,行走机构,4-,操作台；,5-,动力源,2-2,钻孔机械与装载机械,行走运动，以便台车进入和退出工作面；,推进器变位和钻臂变幅运动，以实现在断面任意位置和任意角度钻眼；,推进运动，使凿岩机沿钻孔轴线前进和后退。,在补偿液压缸的作用下，推进器作补偿运动，使导轨前端的顶尖始终顶紧在岩壁上以增加钻臂的工作稳定性，并在钻臂因位置变化引起导轨顶尖脱离岩壁时起距离补偿作用。,2-2,钻孔机械与装载机械,1.,摆臂液压缸；,2-,钻臂座；,3-,转轴；,4-,钻臂液压缸；,5-,钻臂旋转机构；,6-,钻臂；,7-,俯仰（补偿）液压缸；,8-,摆角液压缸；,9-,托盘；,10-,推进器；,11-,凿岩机,推进器,(,图,2-10),为液压缸,钢丝绳式，主要由导轨、托盘、液压缸、钢丝绳和绳轮等组成。,2-2,钻孔机械与装载机械,1-,导向绳轮；,2-,推进液压缸；,3-,托盘；,4-,活塞杆；,5-,调节装置；,6-,钢丝绳,7-,导轨,控制系统包括液压控制系统、电控系统、气水路控制系统等。,
